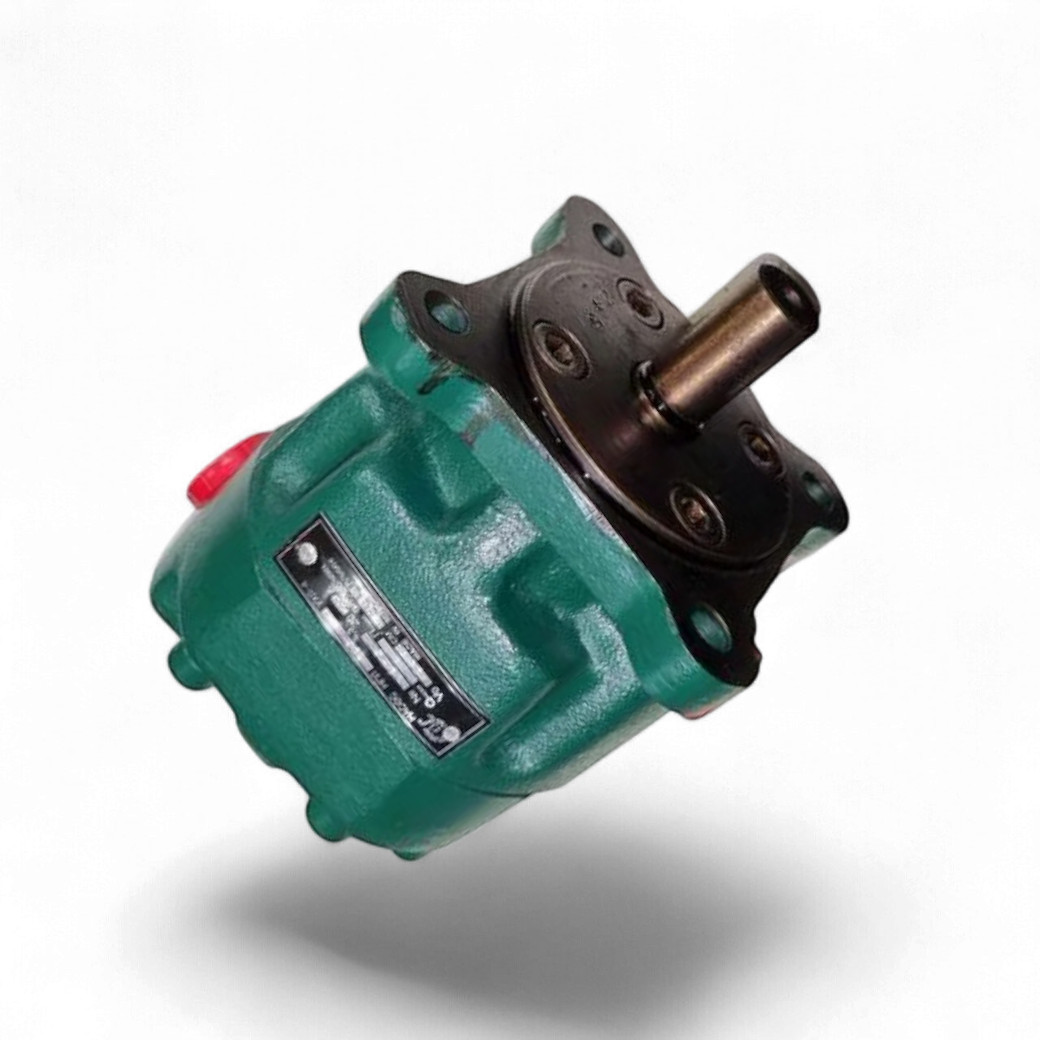

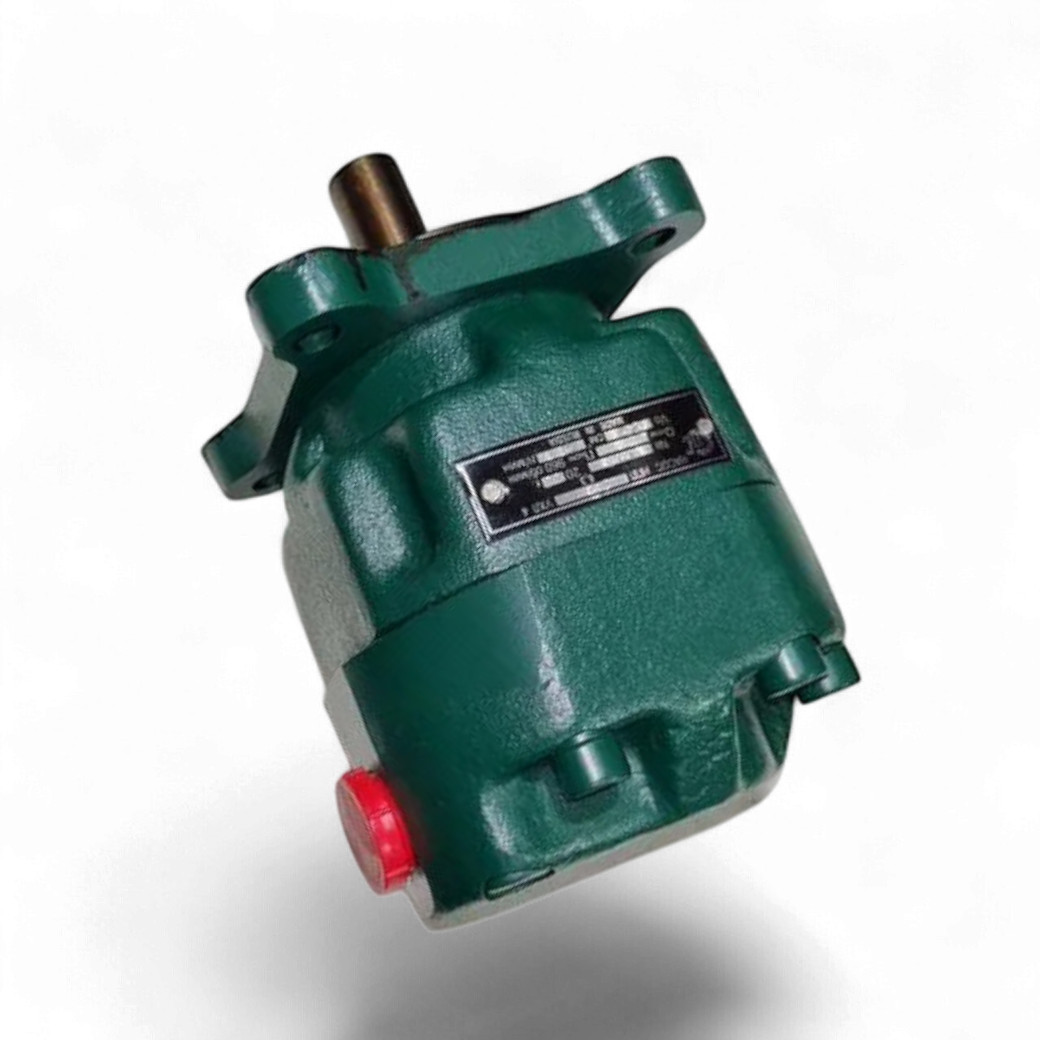

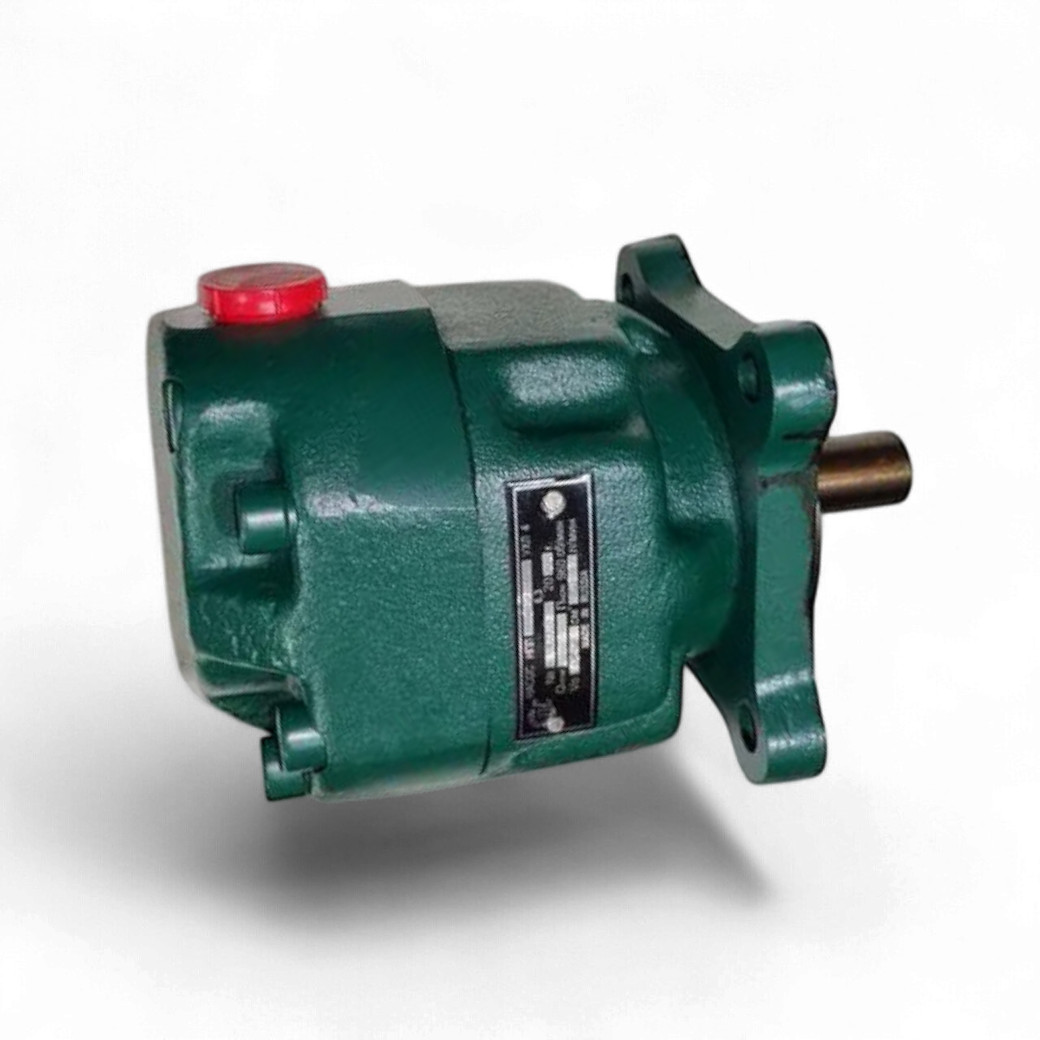

НПл 25/20 ТУ2.053.1899-88 - Насос пластинчатый

Описание и назначение

Пластинчатый нерегулируемый насос НПл 25/20 предназначен для нагнетания рабочей жидкости в гидросистемы промышленных станков, прессов и других стационарных машин. Благодаря однопоточной конструкции и номинальному давлению 20 МПа (200 бар), данная модель обеспечивает стабильный поток минерального масла, необходимый для работы исполнительных механизмов.

Технические характеристики

• Рабочий объем: 25 см³
• Номинальная подача: 31,5 л/мин
• Номинальное давление: 200 бар (20 МПа)
• Частота вращения: 1500 об/мин (номинальная)
• Направление вращения: Правое (по часовой стрелке со стороны вала)
• Тип вала: Шпоночный
• Крепление: Фланцевое

Применение

Насос широко применяется в гидроприводах металлорежущих станков, деревообрабатывающего оборудования и литейных машин. В качестве привода используется электродвигатель, соединение с которым осуществляется через упругую муфту. Насос рассчитан на работу в условиях умеренного и холодного климата (УХЛ4).

Безопасность и эксплуатация

• Рабочая жидкость: Используйте очищенные минеральные масла с кинематической вязкостью от 25 до 213 сСт. Тонкость фильтрации масла должна быть не менее 25 мкм.
• Монтаж: Перед запуском необходимо проверить соосность валов насоса и приводного двигателя. Допустимое отклонение — не более 0,1 мм.
• Запуск: Категорически запрещено запускать насос без рабочей жидкости («всухую»), так как это приведет к быстрому износу пластин и выходу оборудования из строя.
• Контроль: Следите за герметичностью всасывающей линии, чтобы исключить подсос воздуха, вызывающий шум и кавитацию.
