НПл 5/20 ТУ2.053.1899-88 - Насос пластинчатый

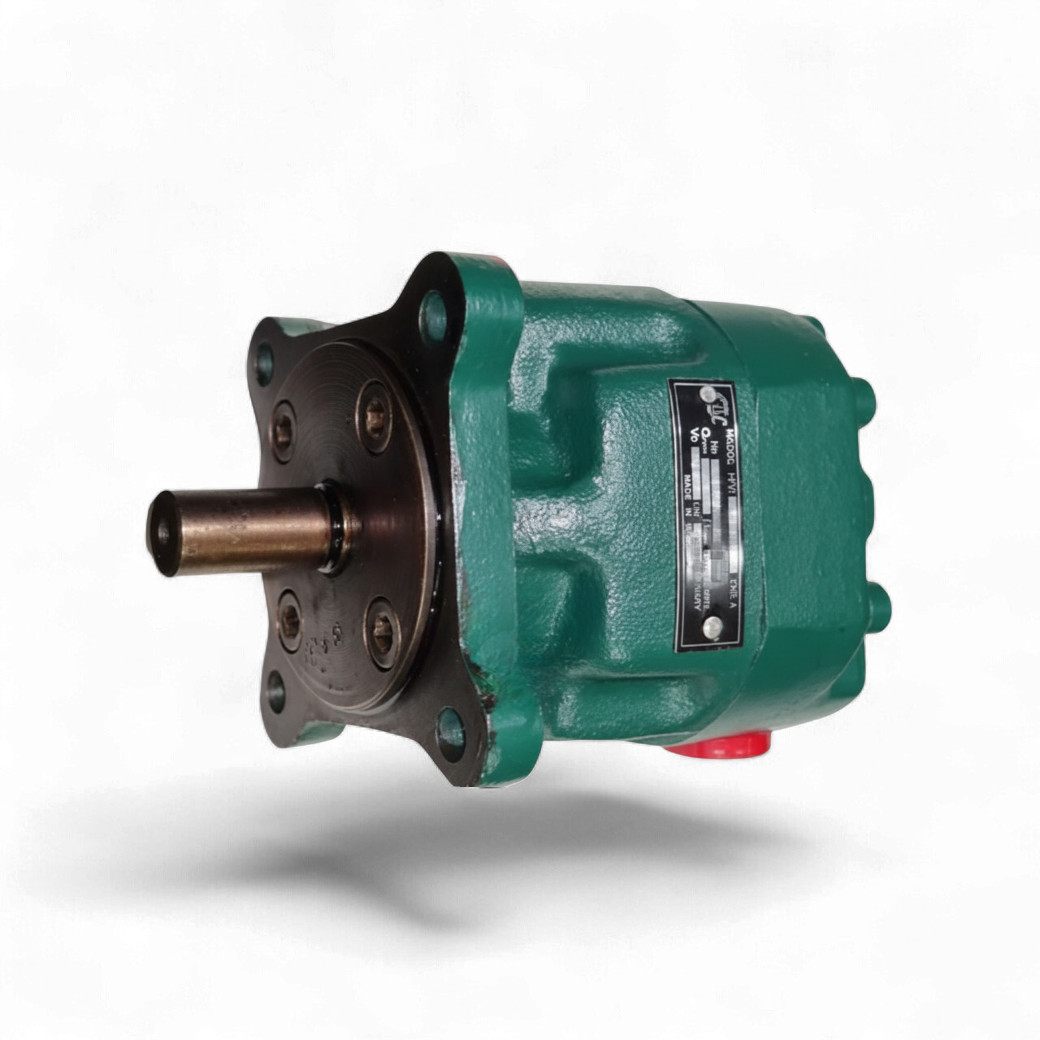

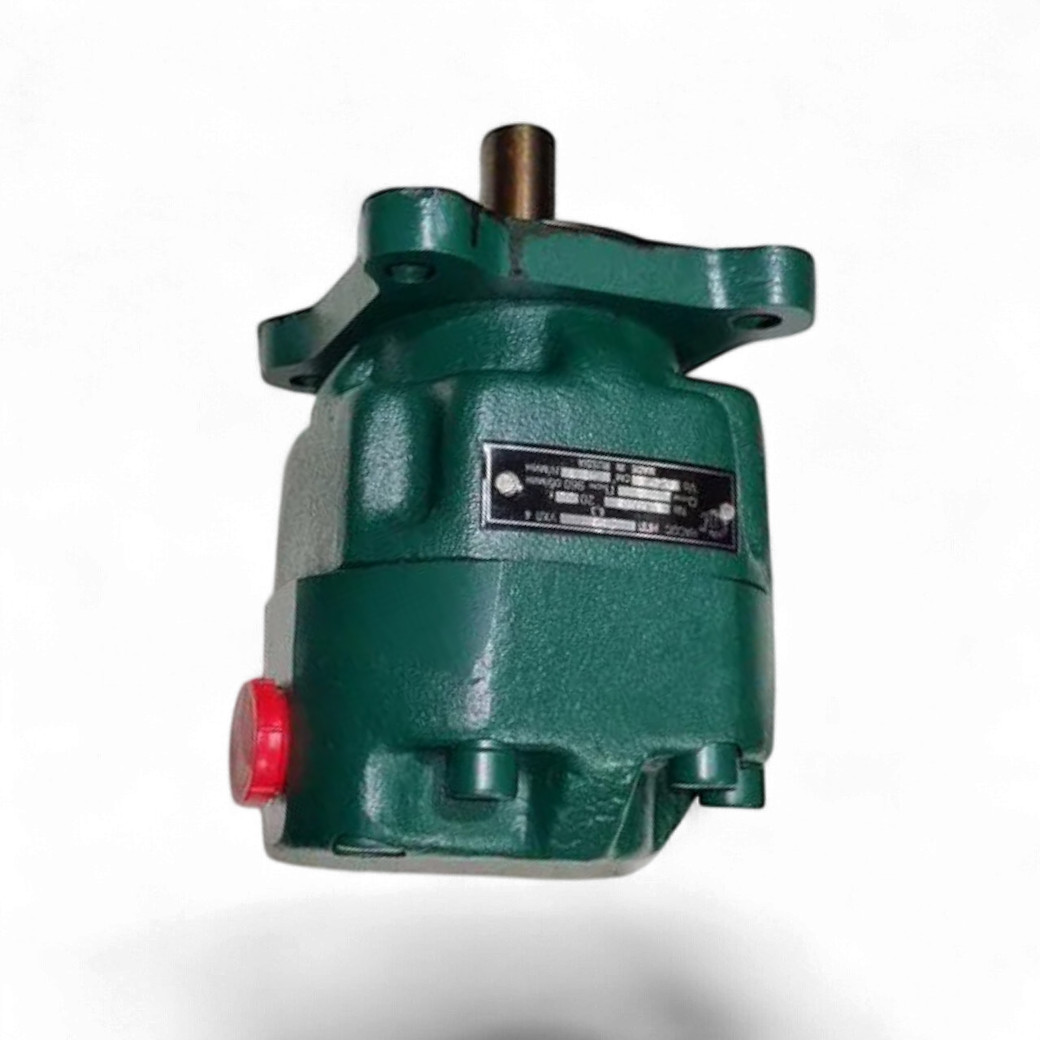

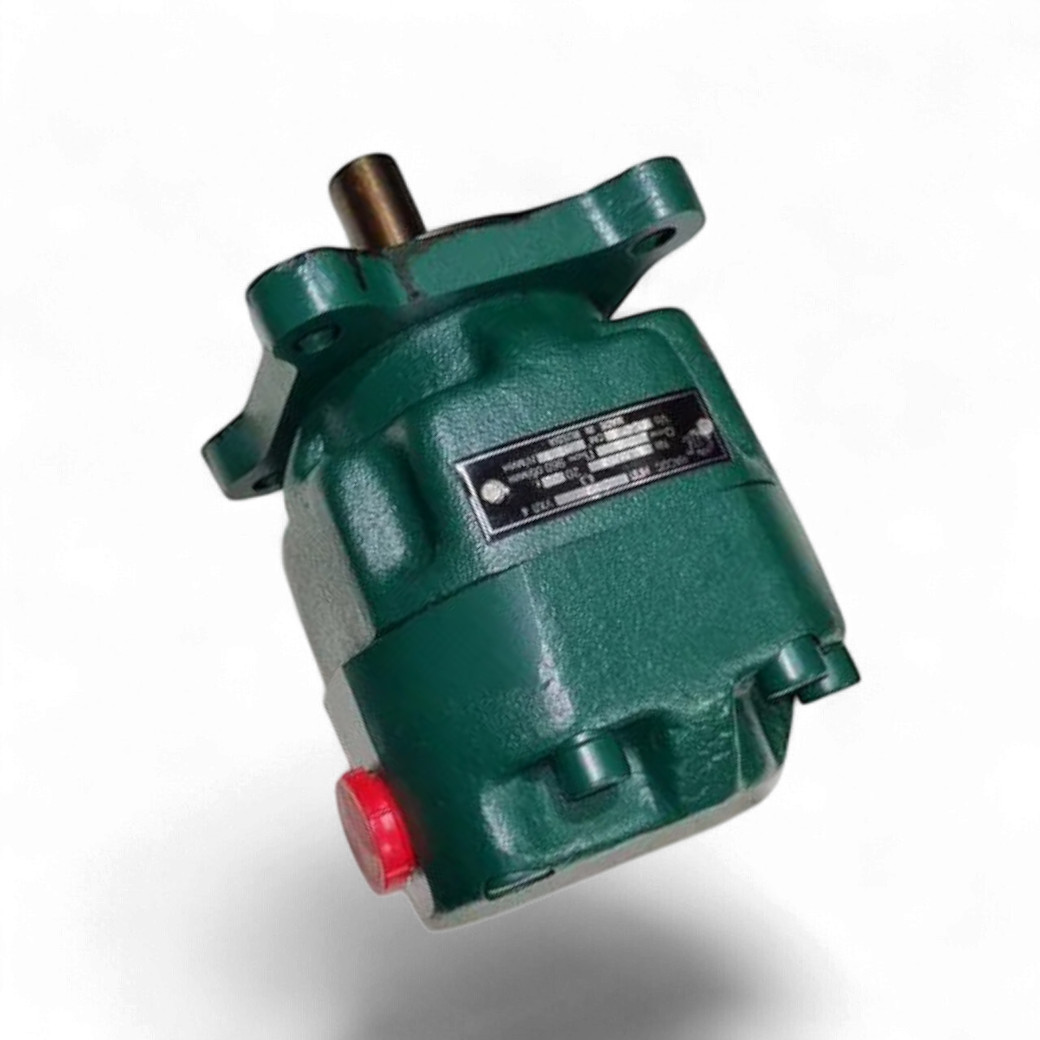

Описание пластинчатого насоса НПл 5/20

Насос пластинчатый нерегулируемый НПл 5/20 (ТУ2.053.1899-88) предназначен для нагнетания рабочей жидкости под давлением в гидросистемы различных станков, прессов и прочего промышленного оборудования. Благодаря своей конструкции, насос обеспечивает стабильный поток минерального масла с низким уровнем шума и пульсации.

Технические характеристики:

• Рабочий объем: 5 см³
• Номинальная подача: 5 л/мин
• Номинальное давление на выходе: 200 бар (20 МПа)
• Частота вращения: 1500 об/мин (номинальная)
• Направление вращения: Правое (по часовой стрелке со стороны вала)
• Исполнение вала: Шпоночный
• Тип крепления: Фланцевое
• Вязкость рабочей жидкости: 25–213 сСт

Применение:

Насосы серии НПл широко применяются в станочном оборудовании, металлорежущих станках, литейных машинах и прессах. Они служат основным источником гидравлической энергии в системах, где требуется постоянная подача масла под высоким давлением. Привод осуществляется через электродвигатель с использованием эластичной муфты.

Безопасность и эксплуатация:

• Фильтрация: Для предотвращения преждевременного износа деталей насоса необходимо обеспечить тонкость фильтрации масла не хуже 25 мкм.
• Монтаж: Насос должен устанавливаться в горизонтальном или вертикальном положении (валом вверх). Важно обеспечить соосность вала насоса и приводного вала двигателя.
• Запуск: Перед первым пуском корпус насоса необходимо заполнить рабочей жидкостью. Работа «всухую» категорически запрещена и ведет к выходу изделия из строя.
• Контроль: Регулярно проверяйте герметичность соединений и уровень масла в баке для исключения попадания воздуха в систему.
