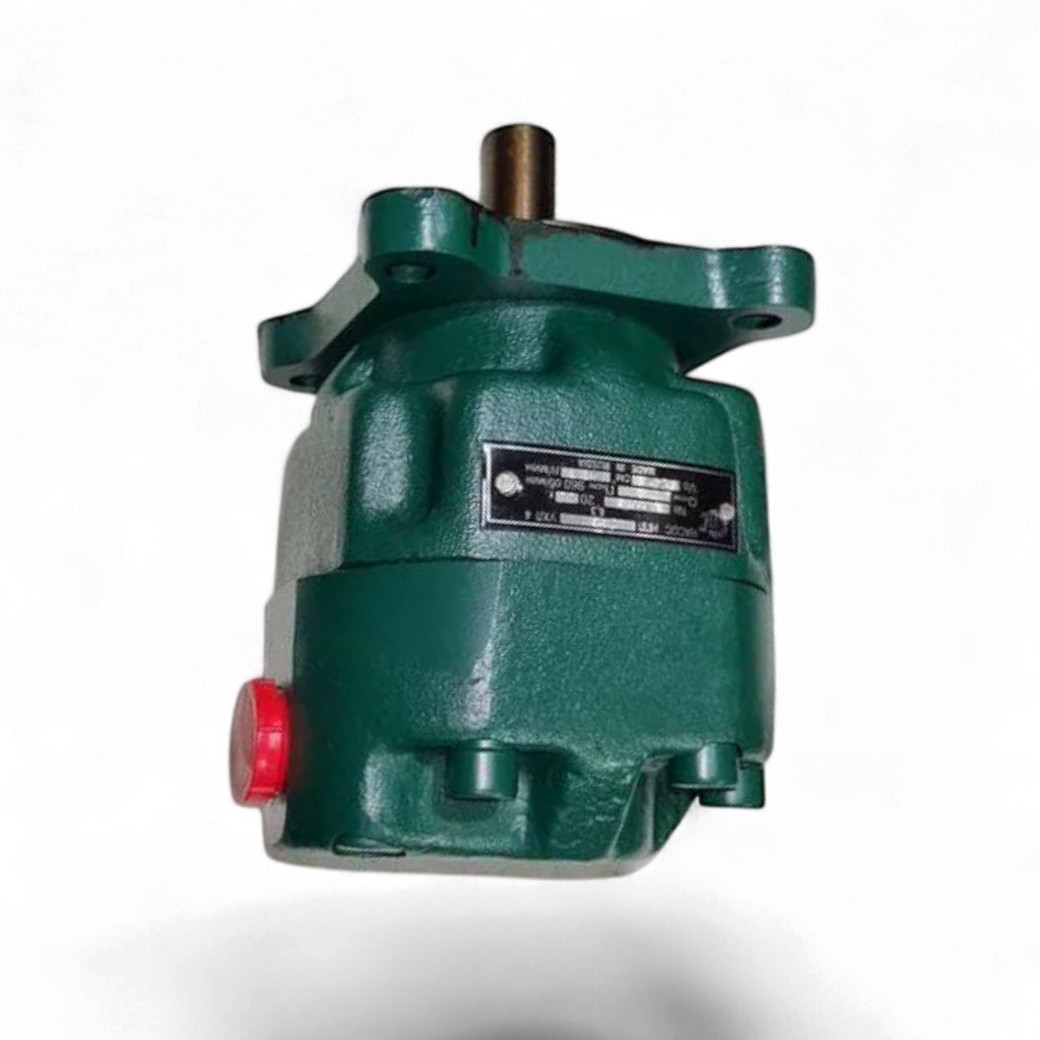

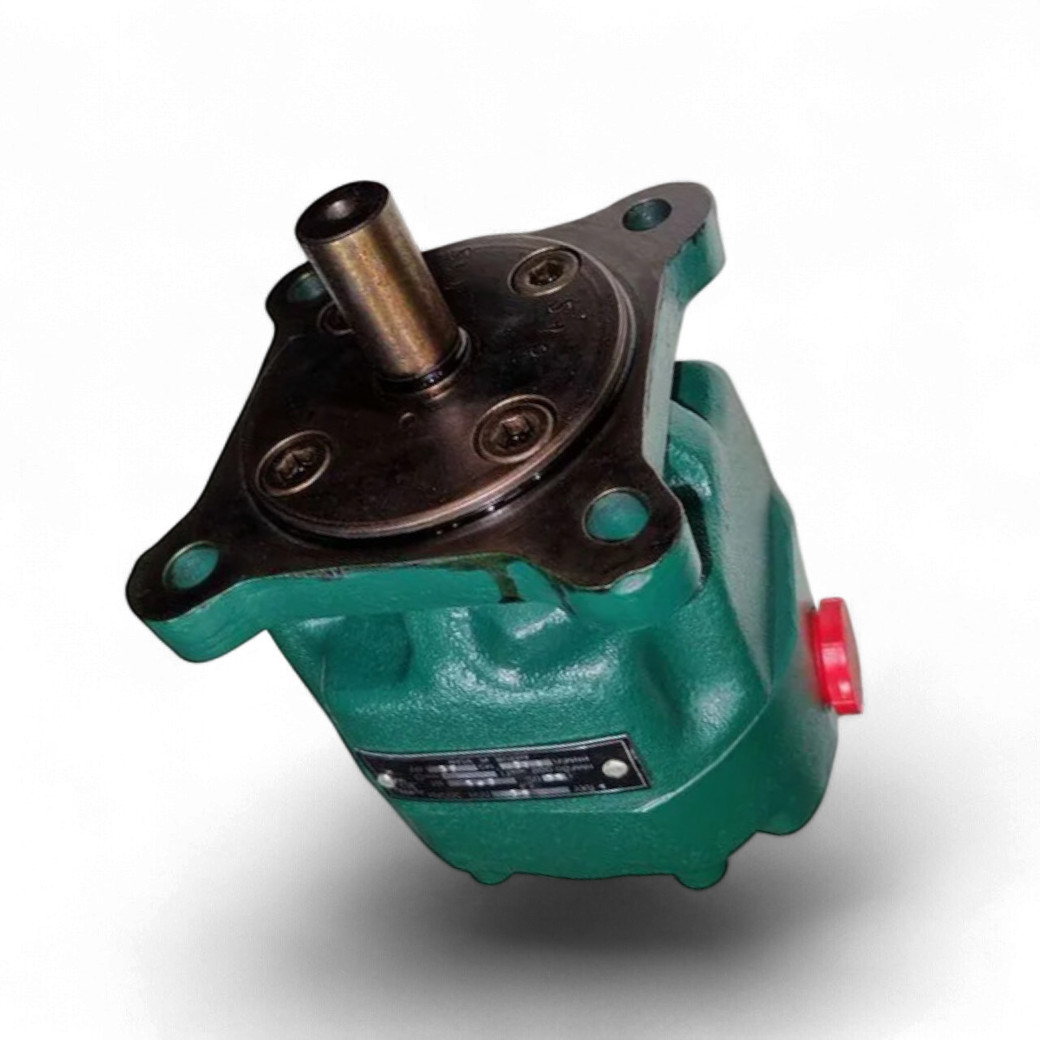

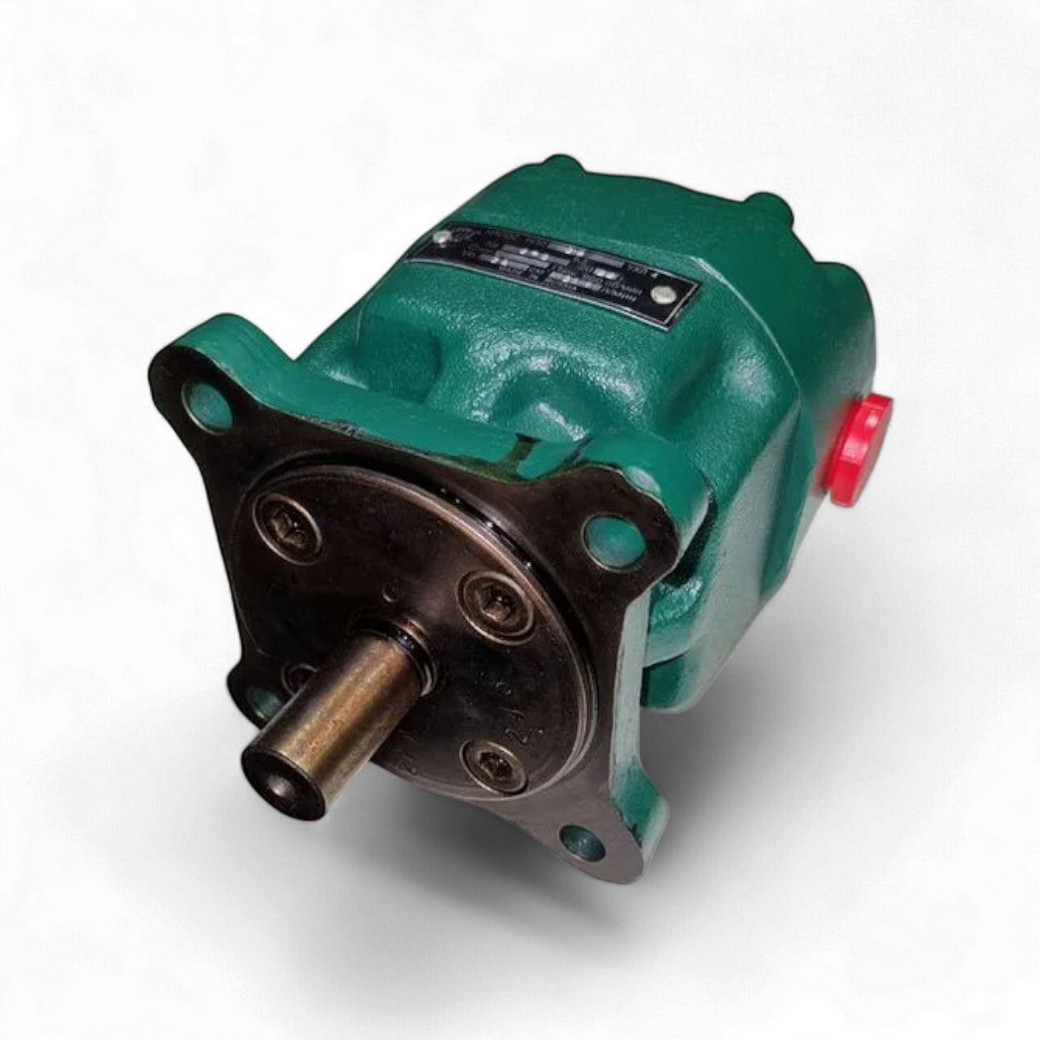

Описание пластинчатого насоса НПл 8/20
Нерегулируемый пластинчатый насос НПл 8/20 предназначен для нагнетания рабочей жидкости в гидравлические системы промышленного оборудования. Благодаря своей конструкции, насос обеспечивает стабильный поток минерального масла с номинальной подачей 8,4 л/мин при давлении до 200 бар (20 МПа). Изделие соответствует стандарту ТУ2.053.1899-88, что гарантирует высокую надежность и долговечность в эксплуатации.
Технические особенности:
- Рабочий объем: 8 см³;
- Частота вращения: номинальная 1500 об/мин;
- Конструкция: однопоточный, пластинчатого типа с правым направлением вращения вала;
- Тип вала: шпоночный, обеспечивающий надежную передачу крутящего момента;
- Монтаж: стандартное фланцевое крепление для удобной интеграции в гидросистему.
Применение
Насос НПл 8/20 широко применяется в станочном оборудовании, прессах, литейных машинах и других установках, где требуется создание высокого давления при небольшом расходе жидкости. В качестве привода используется электродвигатель. Насос предназначен для работы на очищенных минеральных маслах с кинематической вязкостью в диапазоне от 25 до 213 сСт.
Безопасность и эксплуатация
Для обеспечения длительного срока службы и безопасной работы оборудования необходимо соблюдать следующие правила:
- Фильтрация: Рабочая жидкость должна проходить очистку через фильтры с тонкостью фильтрации не более 25 мкм. Загрязнение масла ведет к преждевременному износу пластин и статора.
- Направление вращения: Перед запуском убедитесь, что направление вращения приводного двигателя совпадает с направлением, указанным на корпусе насоса (правое).
- Герметичность: Регулярно проверяйте затяжку фланцевых соединений и состояние уплотнений для предотвращения утечек под высоким давлением.
- Запуск: Запрещается запуск насоса без рабочей жидкости (сухой ход), так как это приведет к мгновенному выходу из строя качающего узла.
