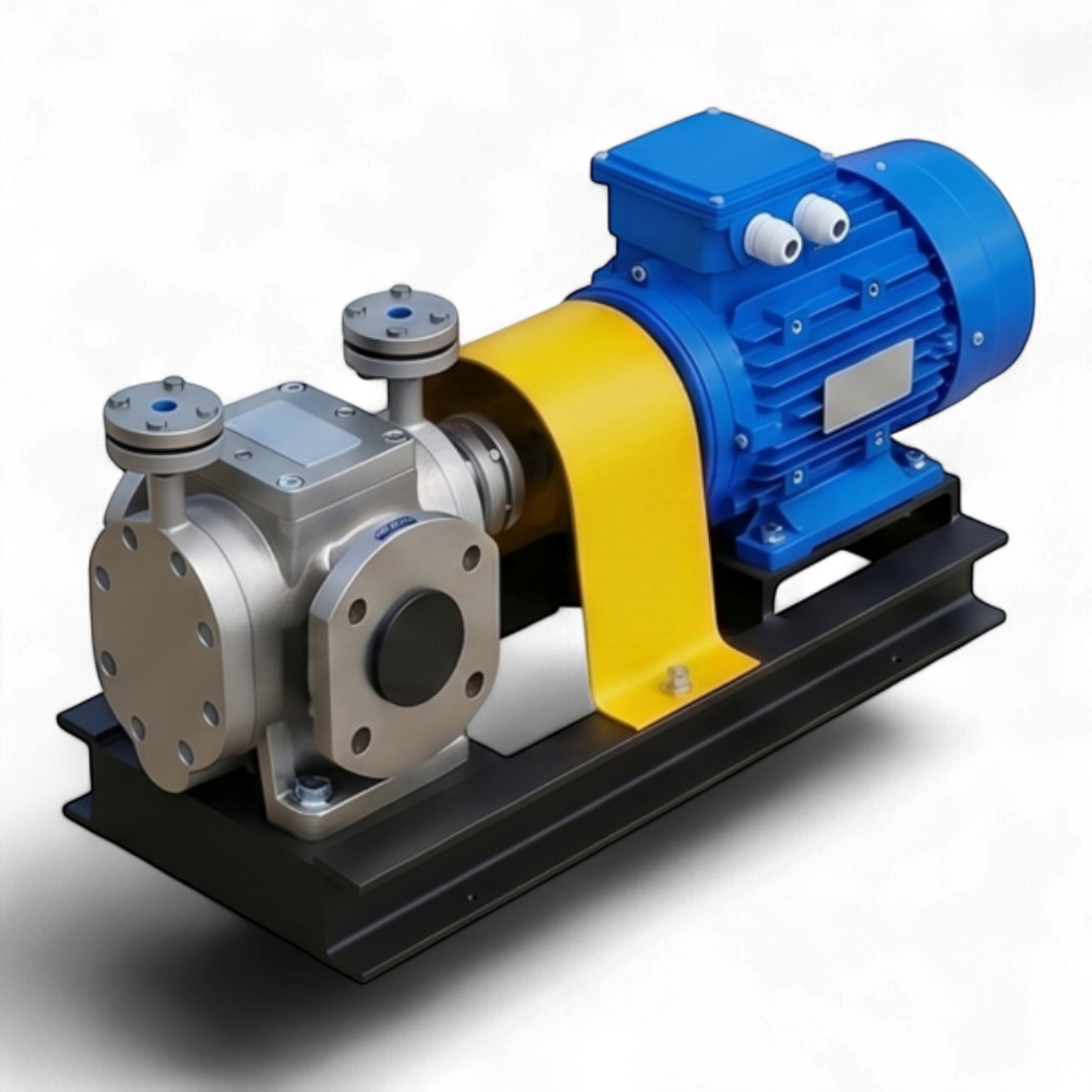

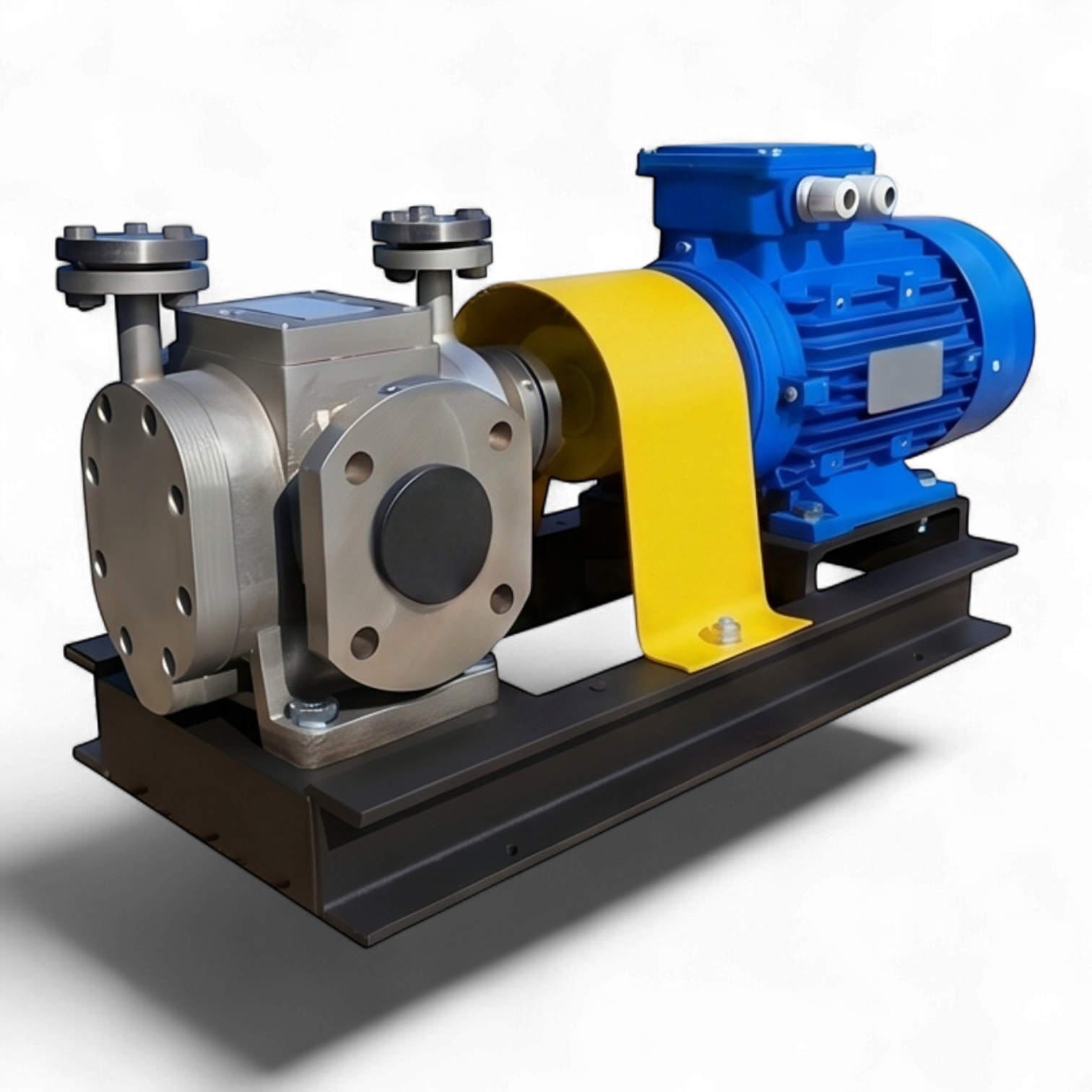

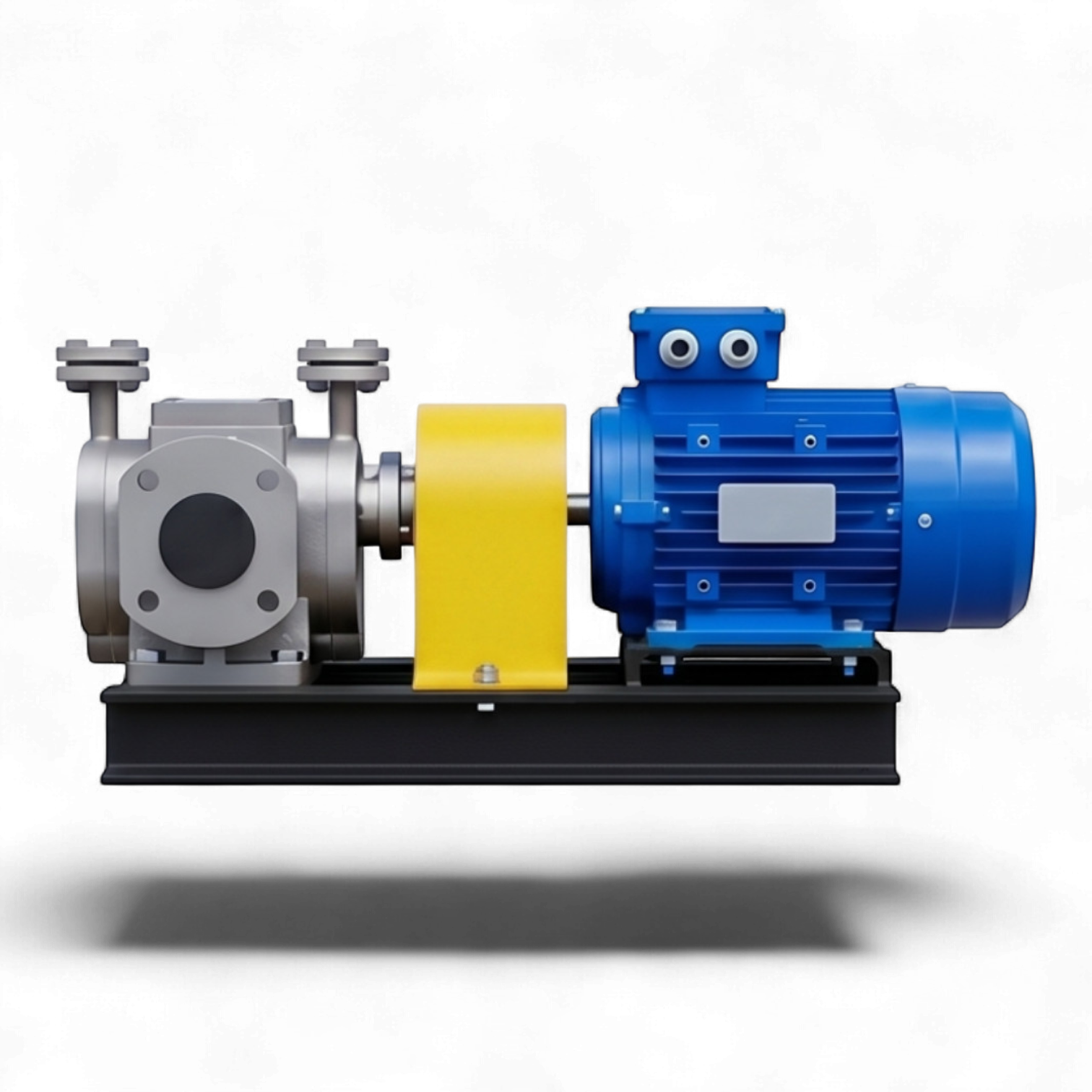

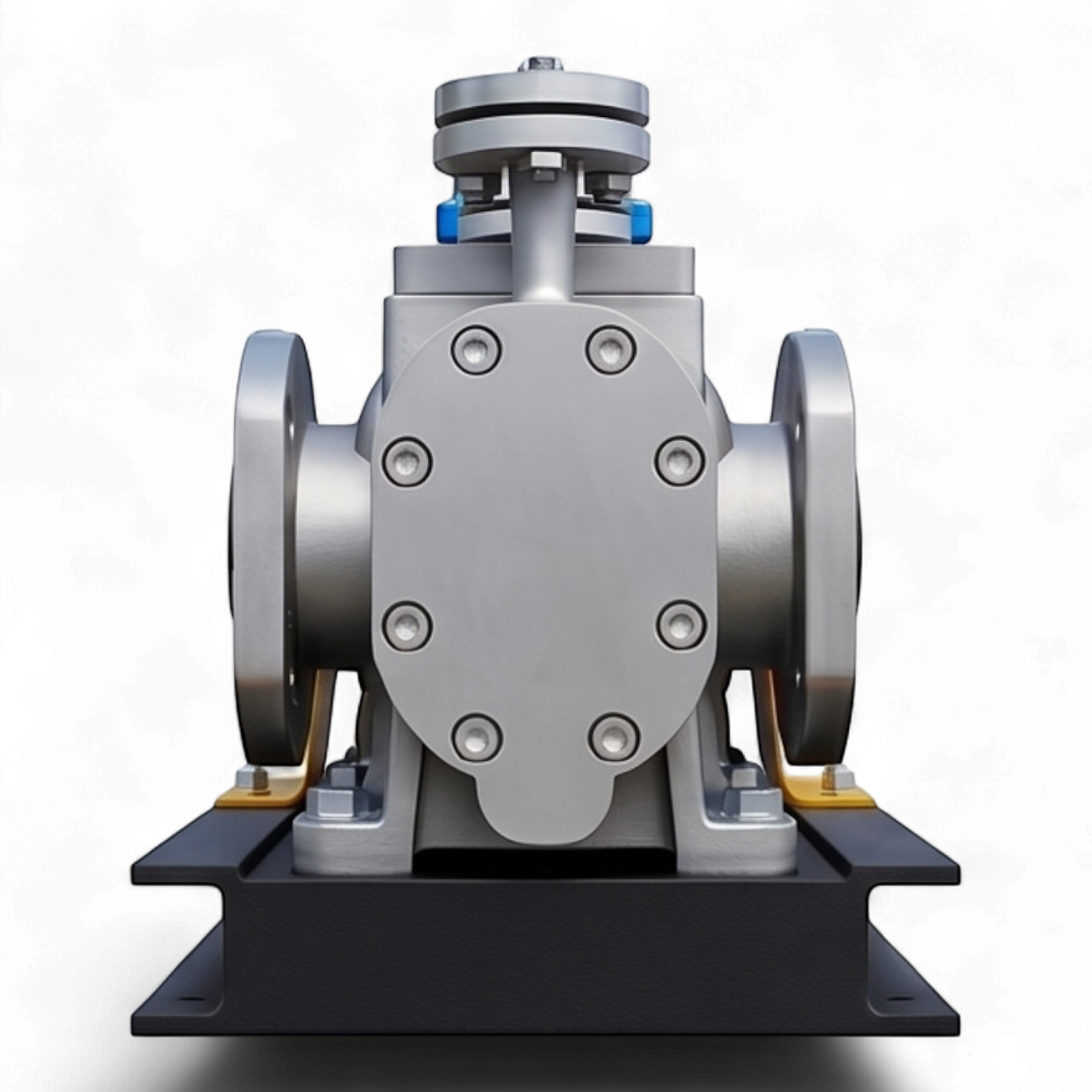

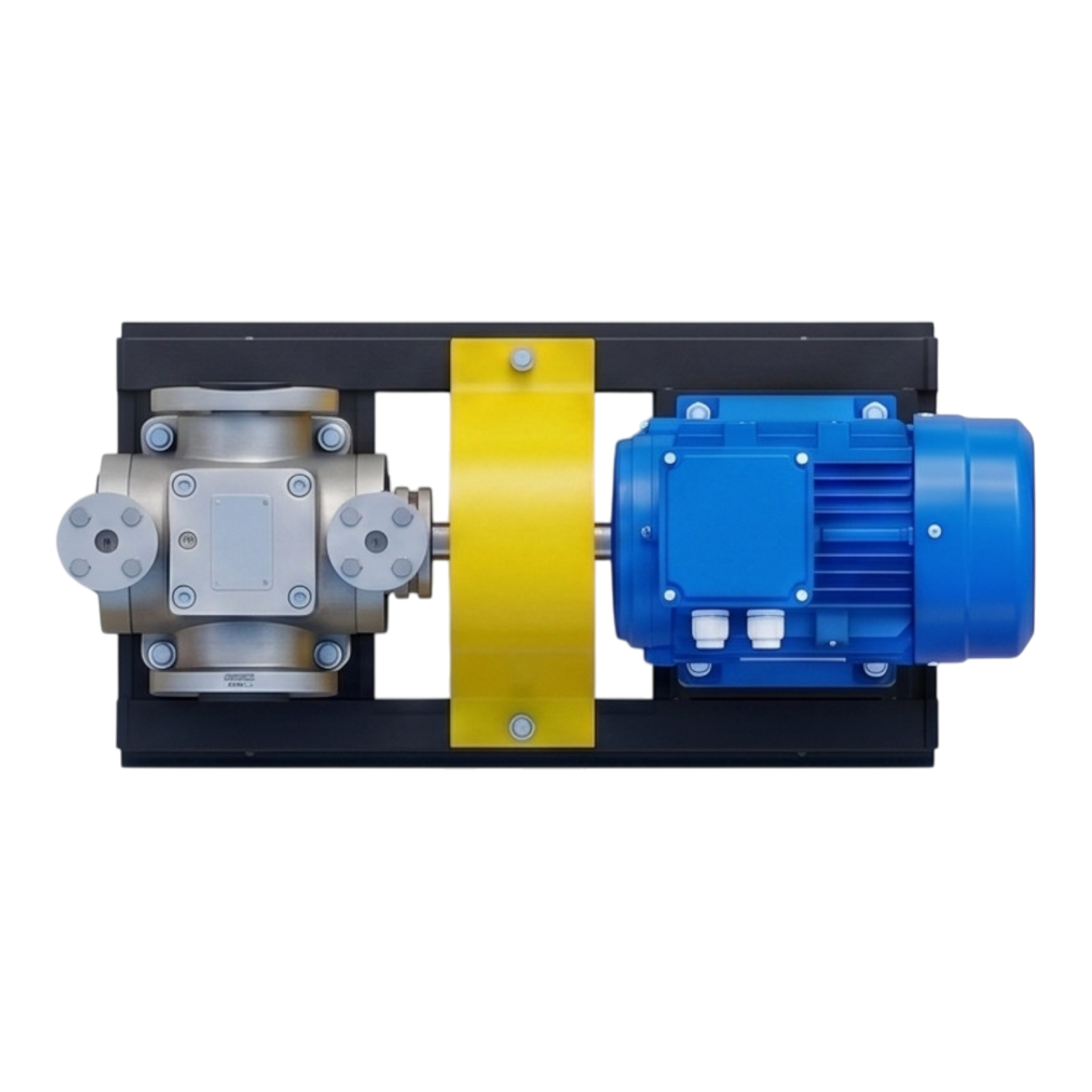

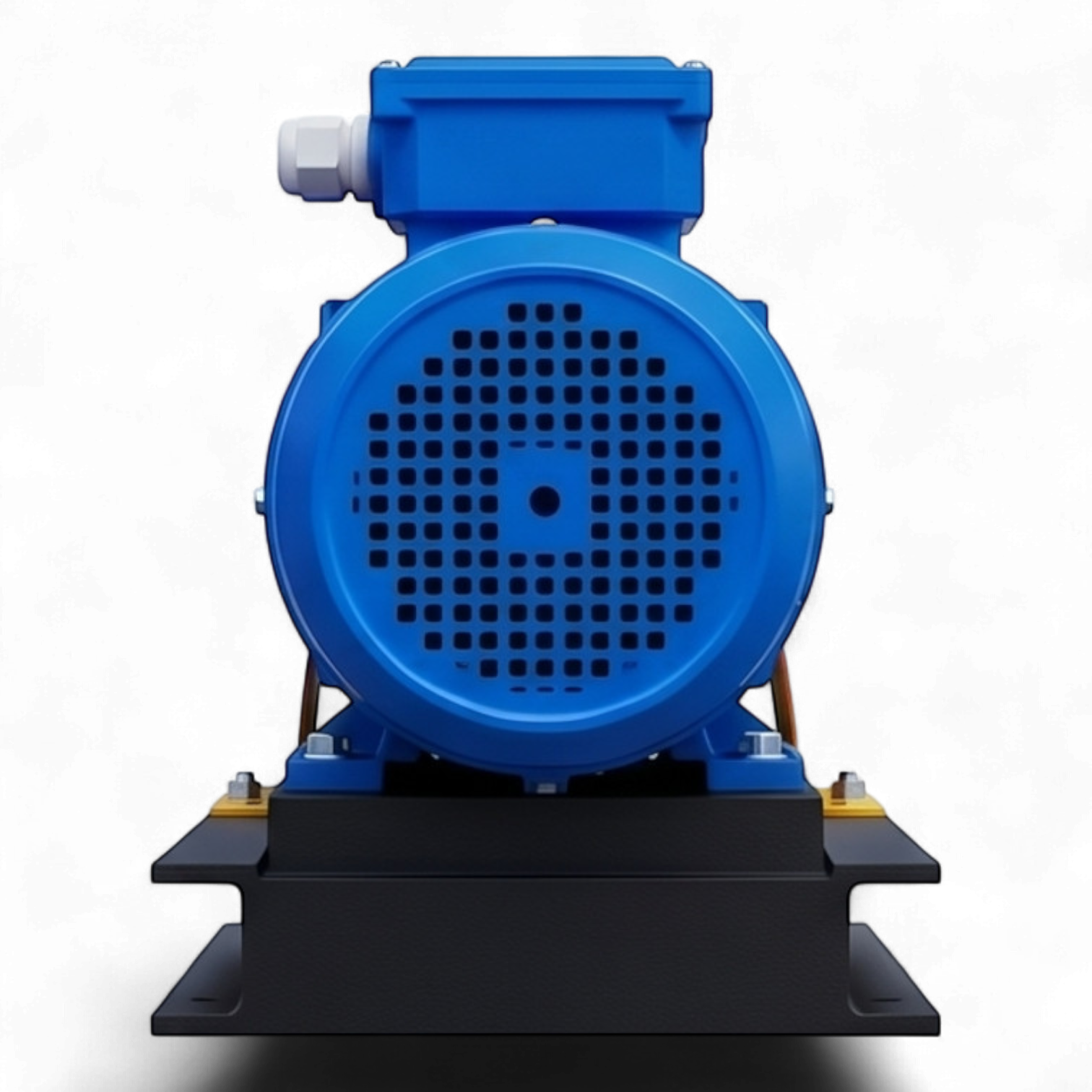

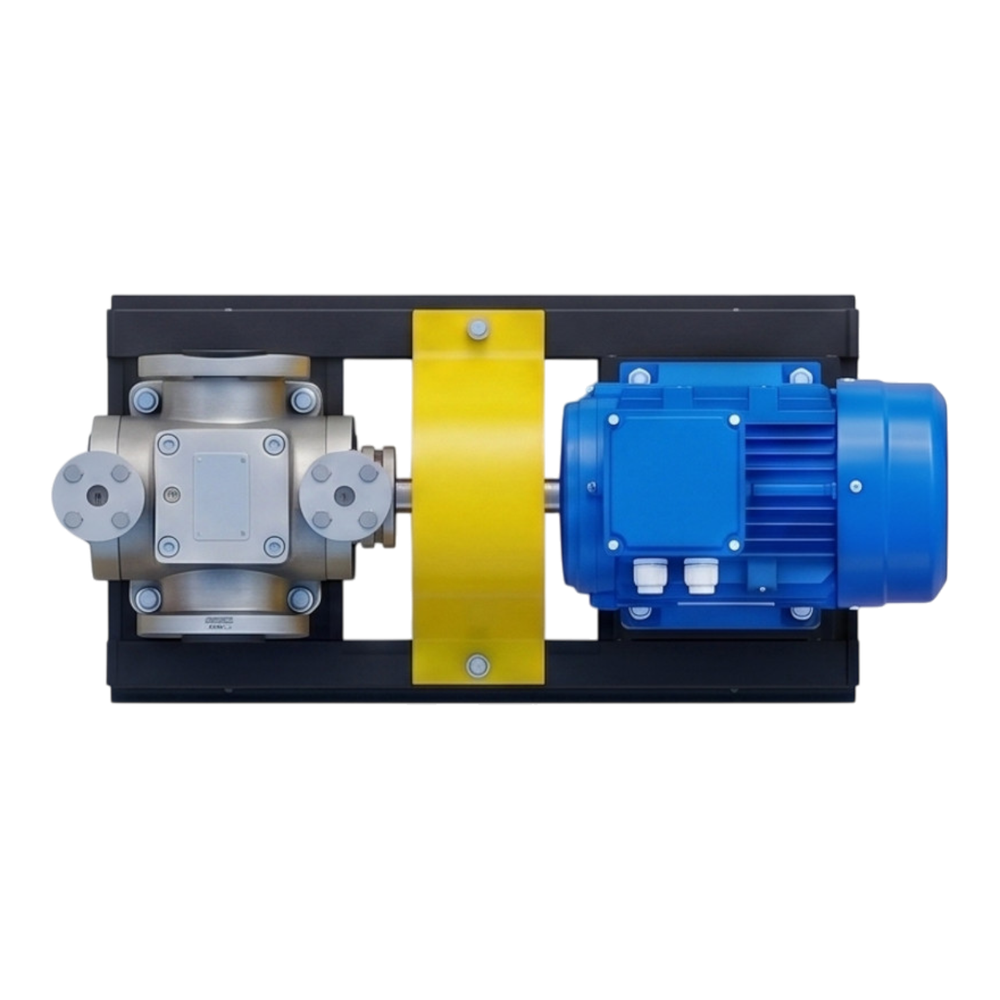

Техническое описание насосного агрегата НМШ Р-12-К-МР (181)
Промышленный шестеренный насосный агрегат серии НМШ Р-К в исполнении с мотор-редуктором предназначен для принудительного перемещения высоковязких и высокотемпературных сред. Конструкция насоса оптимизирована для работы с жидкостями, склонными к кристаллизации или потере текучести при охлаждении, такими как битумные смеси, полимерные клеи, парафины, мазут и смолы.
Конструктивные особенности и гидравлические параметры
Агрегат оснащен интегрированной рубашкой жидкостного обогрева, рассчитанной на избыточное давление теплоносителя до 10 атм. Проточная часть выполнена из коррозионностойкой стали AISI 304, что обеспечивает химическую инертность к широкому спектру сред. Кинематическая вязкость перекачиваемой среды при использовании мотор-редуктора может достигать 20 000 сСт. Вращающий момент передается через редуктор, обеспечивающий выходную частоту вращения вала 181 об/мин, что позволяет сохранять стабильный ламинарный поток при работе с густыми фракциями.
Система уплотнений и опорные узлы
Герметизация вала реализована посредством комбинированного узла, включающего трехкольцевую сальниковую набивку и вспомогательное манжетное уплотнение, что гарантирует надежность при термических расширениях. Опорные узлы представлены подшипниками скольжения из композитного материала (сталь с напылением бронзового порошка и антифрикционным PTFE-покрытием), адаптированными к эксплуатации в условиях экстремальных температур до +300°C.
Эксплуатационные требования
Запуск насоса требует обязательного предварительного прогрева корпуса через контур обогрева. Высота самовсасывания составляет до 3 метров, однако для эффективной работы с вязкими средами на низких оборотах рекомендуется эксплуатация в режиме «под заливом» для исключения кавитации и сухого трения в узлах скольжения.
