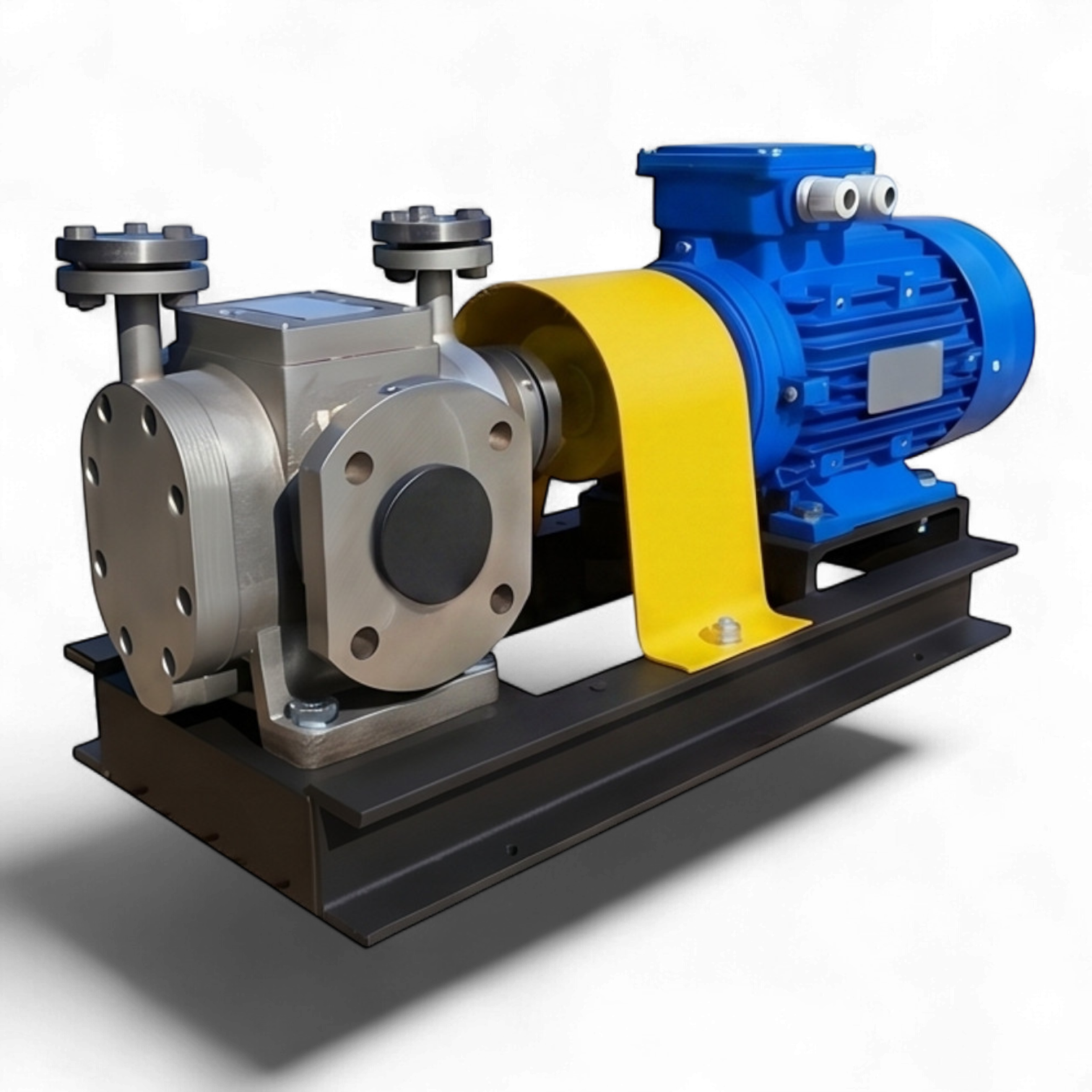

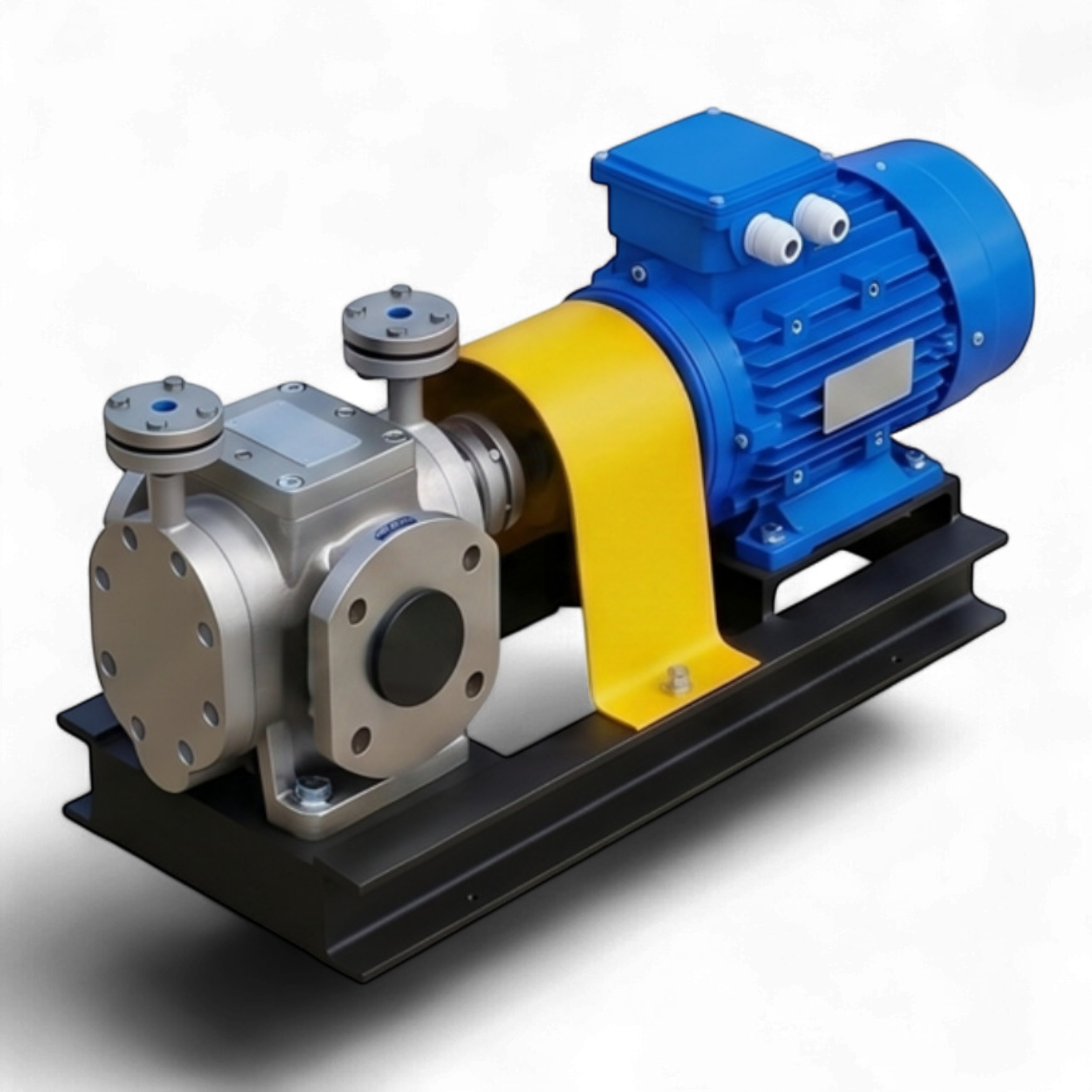

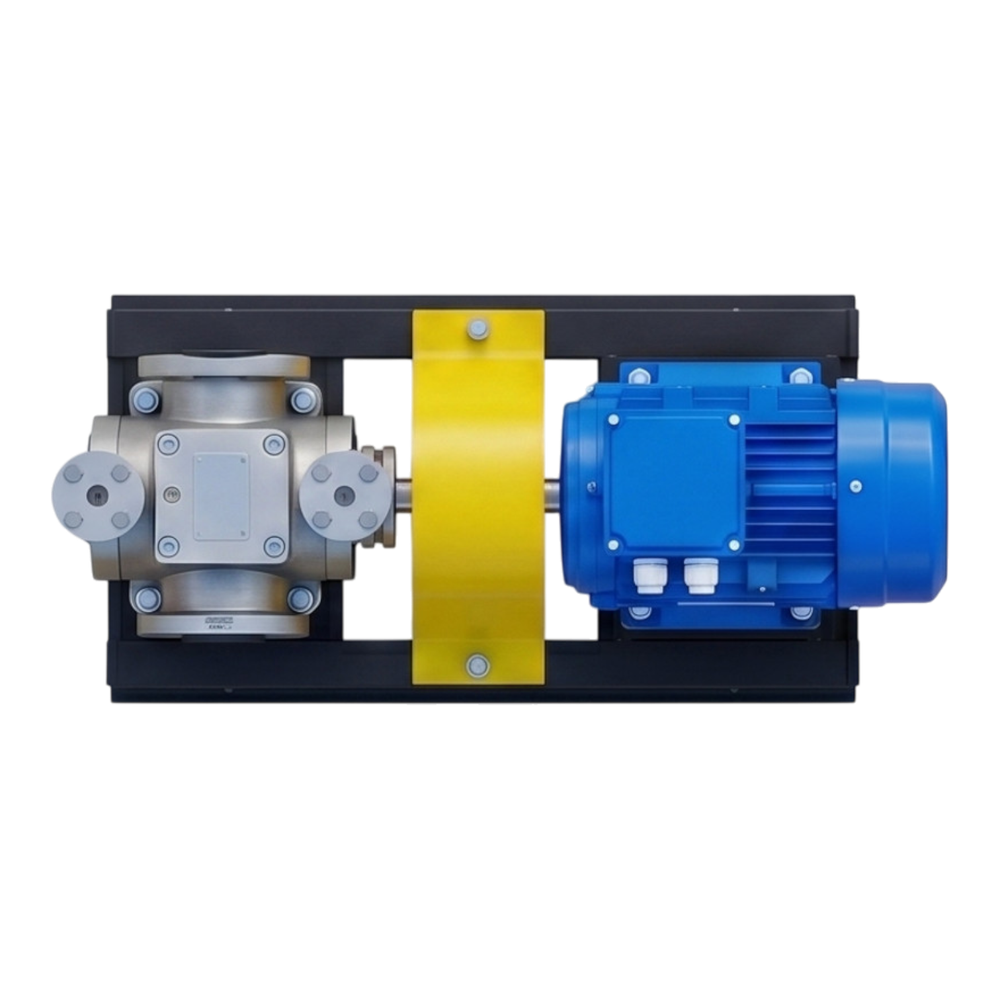

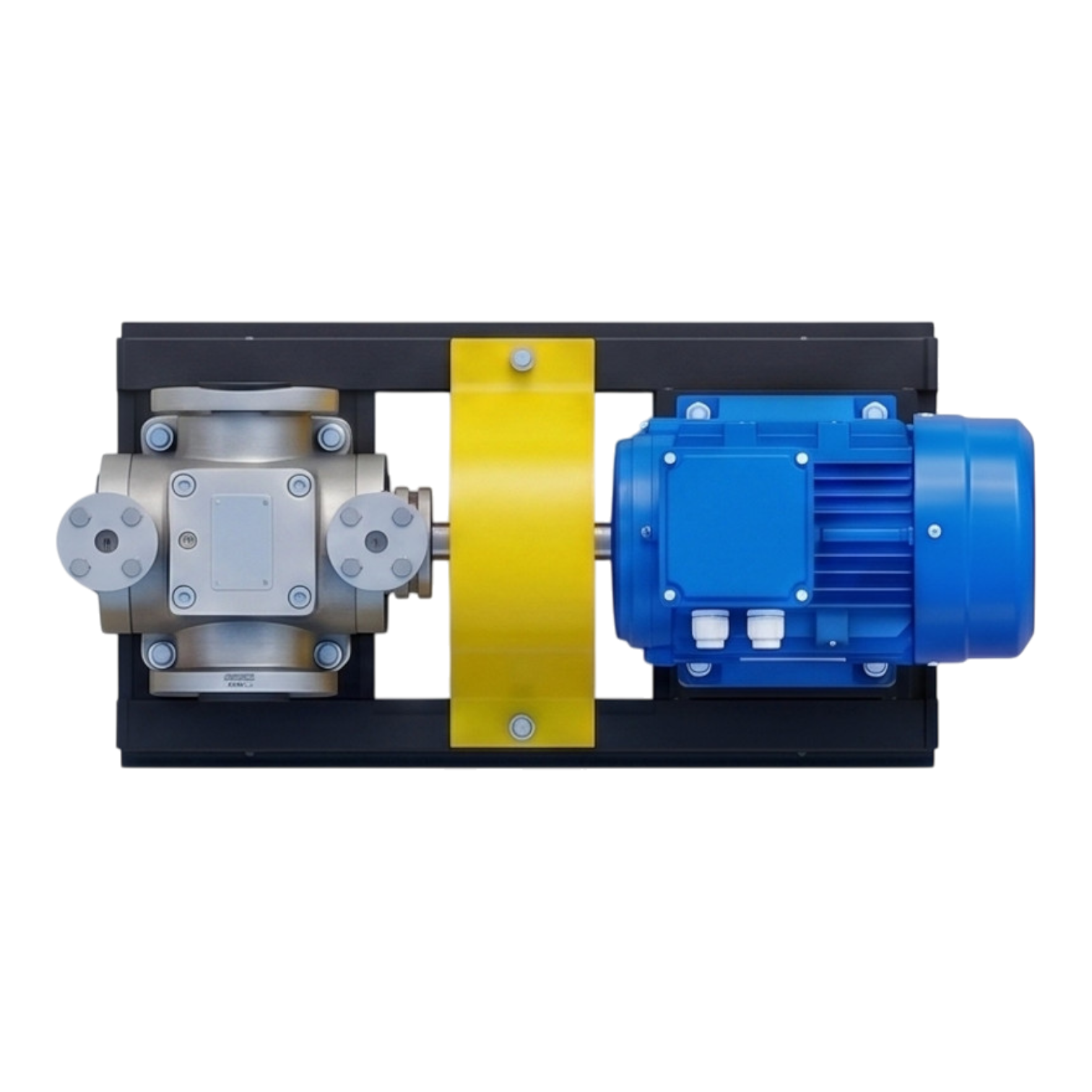

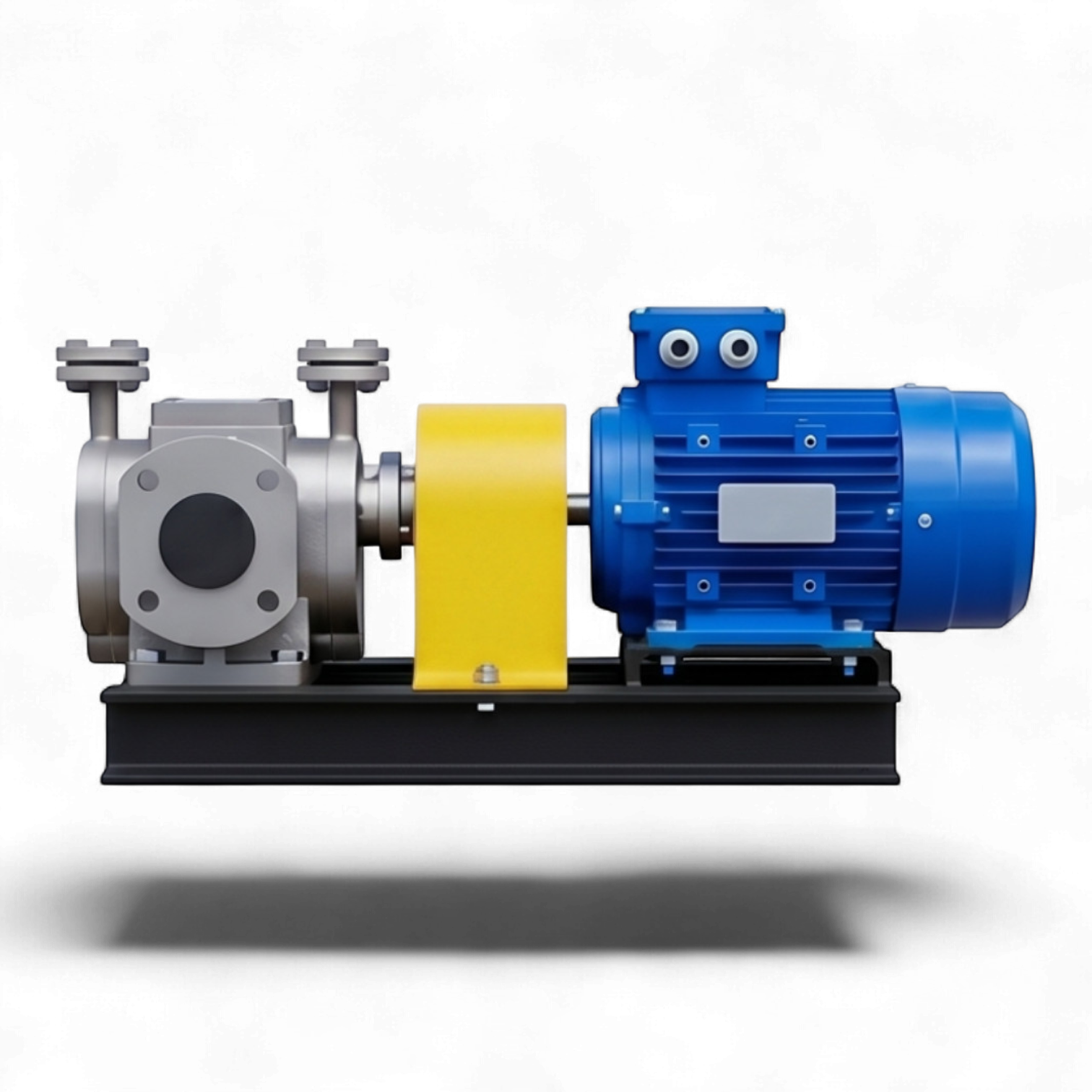

Техническое описание шестеренного насосного агрегата НМШ Р-12-К-МР (302)
Промышленный электронасосный агрегат НМШ Р-12-К-МР предназначен для перекачивания высоковязких и застывающих сред в сложных температурных режимах. Конструкция насоса оптимизирована для работы с жидкостями, требующими предварительного подогрева для достижения необходимой текучести, такими как битумные смеси, мазуты, парафины, синтетические смолы и клеевые составы.
Конструктивные особенности и гидравлическая часть:

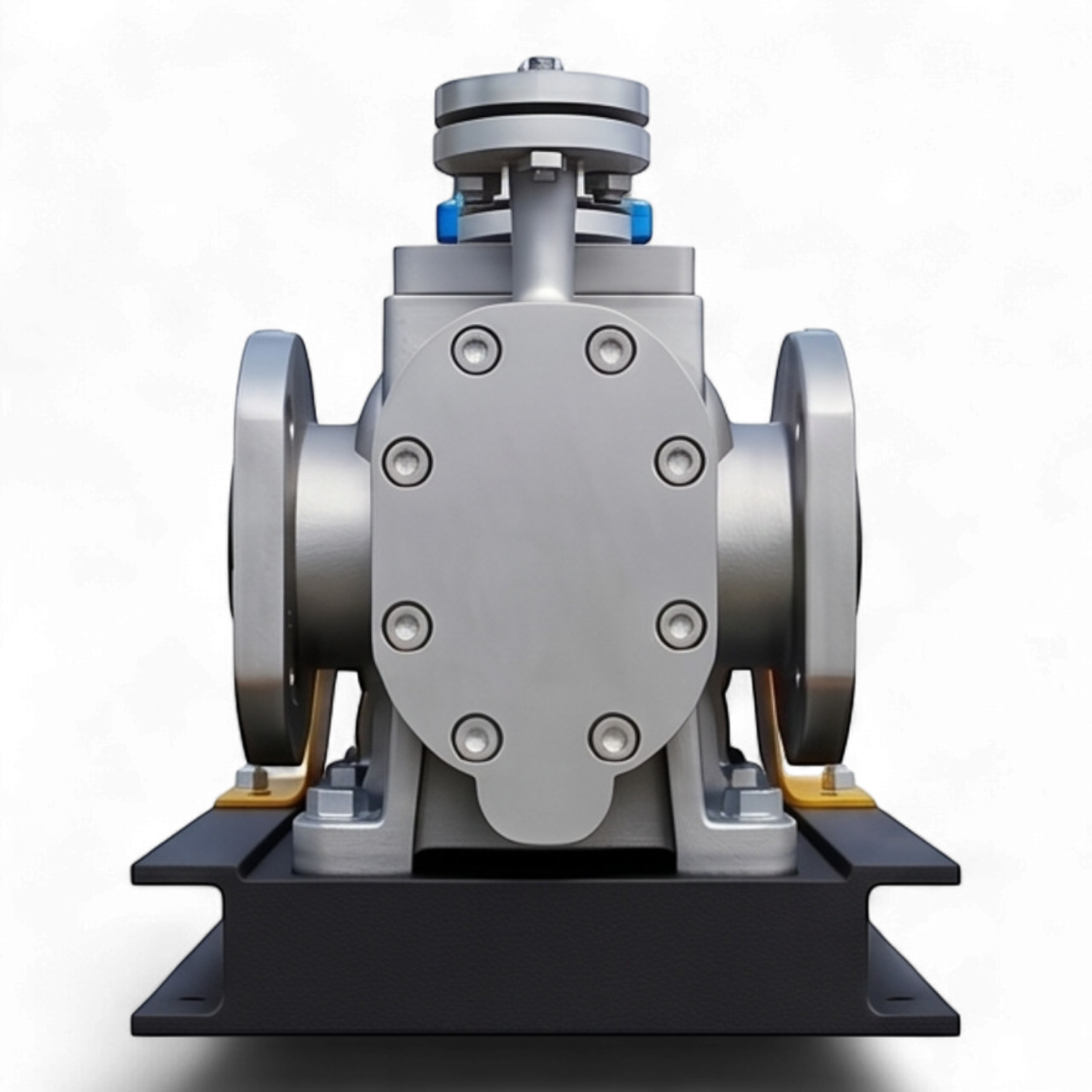

Агрегат выполнен по схеме шестеренного насоса с внешним зацеплением. Корпус оснащен интегрированной рубашкой жидкостного обогрева (максимальное давление в контуре обогрева до 10 атм), что обеспечивает равномерный прогрев проточной части и предотвращает кристаллизацию или застывание продукта. Проточная часть изготовлена из коррозионностойкой стали AISI 304. Вал насоса выполнен из стали 2Cr13. Опорные узлы представляют собой подшипники скольжения (сталь с бронзовым напылением и PTFE-покрытием), что гарантирует стабильную работу при экстремальных температурах до +300°C.
Привод и трансмиссия:

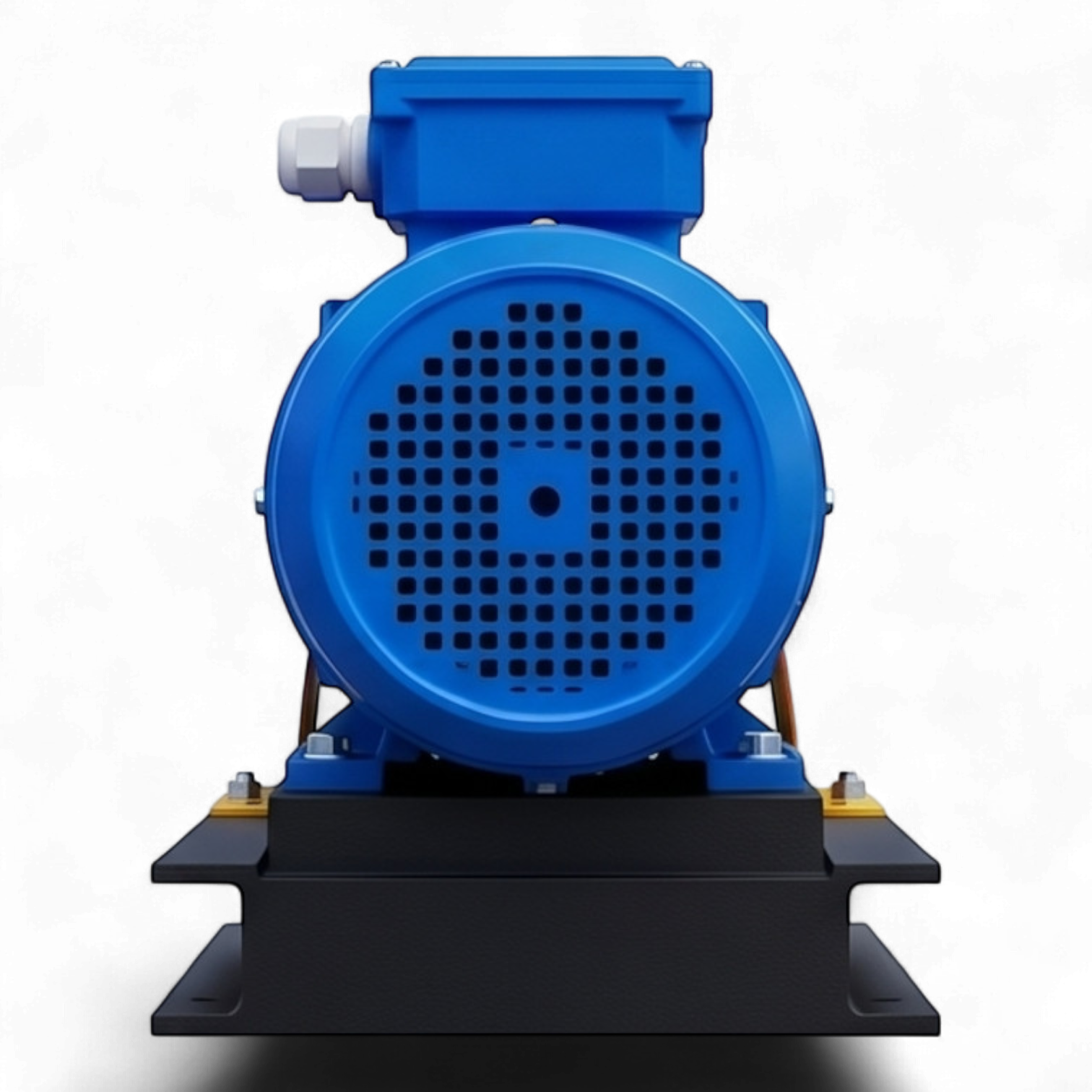

Насос укомплектован мотор-редуктором, обеспечивающим частоту вращения выходного вала 302 об/мин. Использование понижающей передачи позволяет значительно увеличить крутящий момент, что необходимо для перекачивания сред с динамической вязкостью до 20 000 сСт. Номинальная мощность электродвигателя составляет 1,5 кВт.
Система уплотнения:
Герметизация вала осуществляется комбинированным узлом, включающим трехслойную сальниковую набивку и вспомогательное манжетное уплотнение. Данная конфигурация обеспечивает высокую ремонтопригодность и надежность при работе с высокотемпературными агентами.
Эксплуатационные характеристики:
Агрегат обладает способностью к самовсасыванию с глубины до 3 метров (параметр варьируется в зависимости от вязкости среды и фактических оборотов). Рекомендуется эксплуатация в режиме "под заливом" для минимизации кавитационных рисков при работе с критически вязкими жидкостями.
