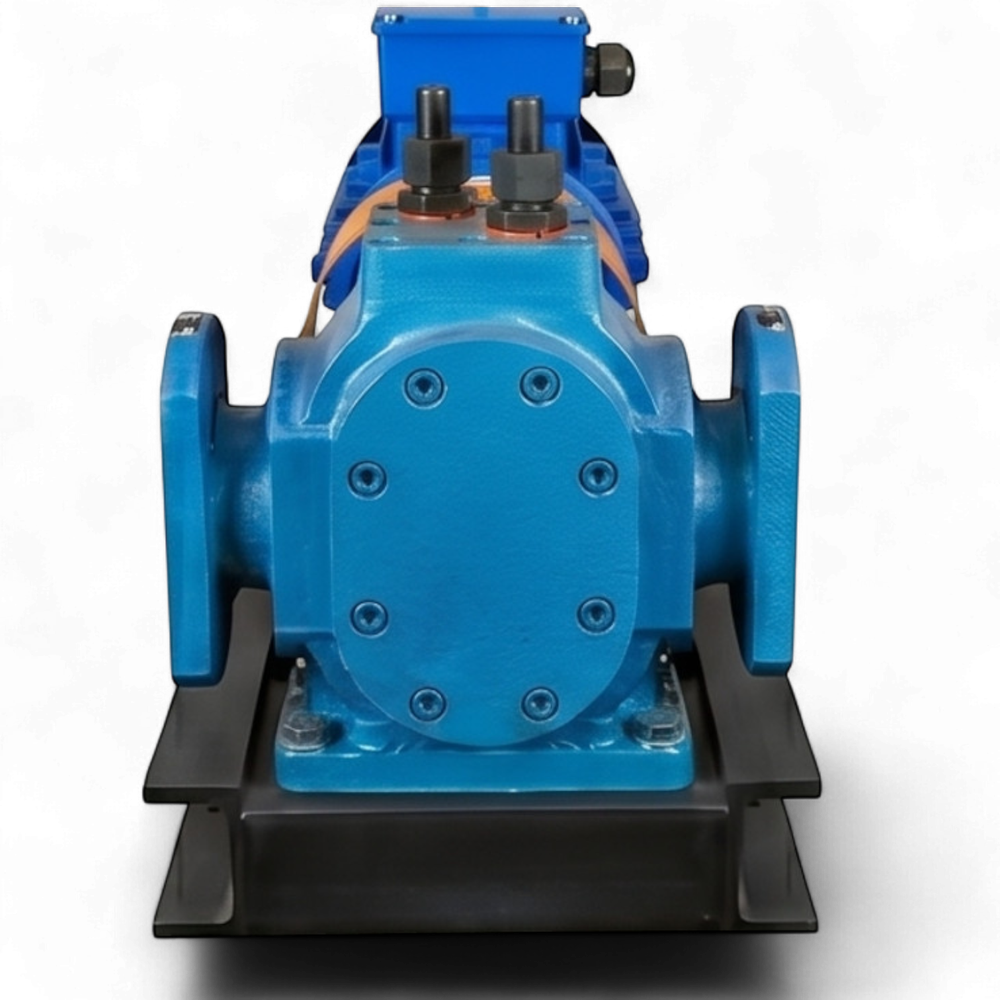

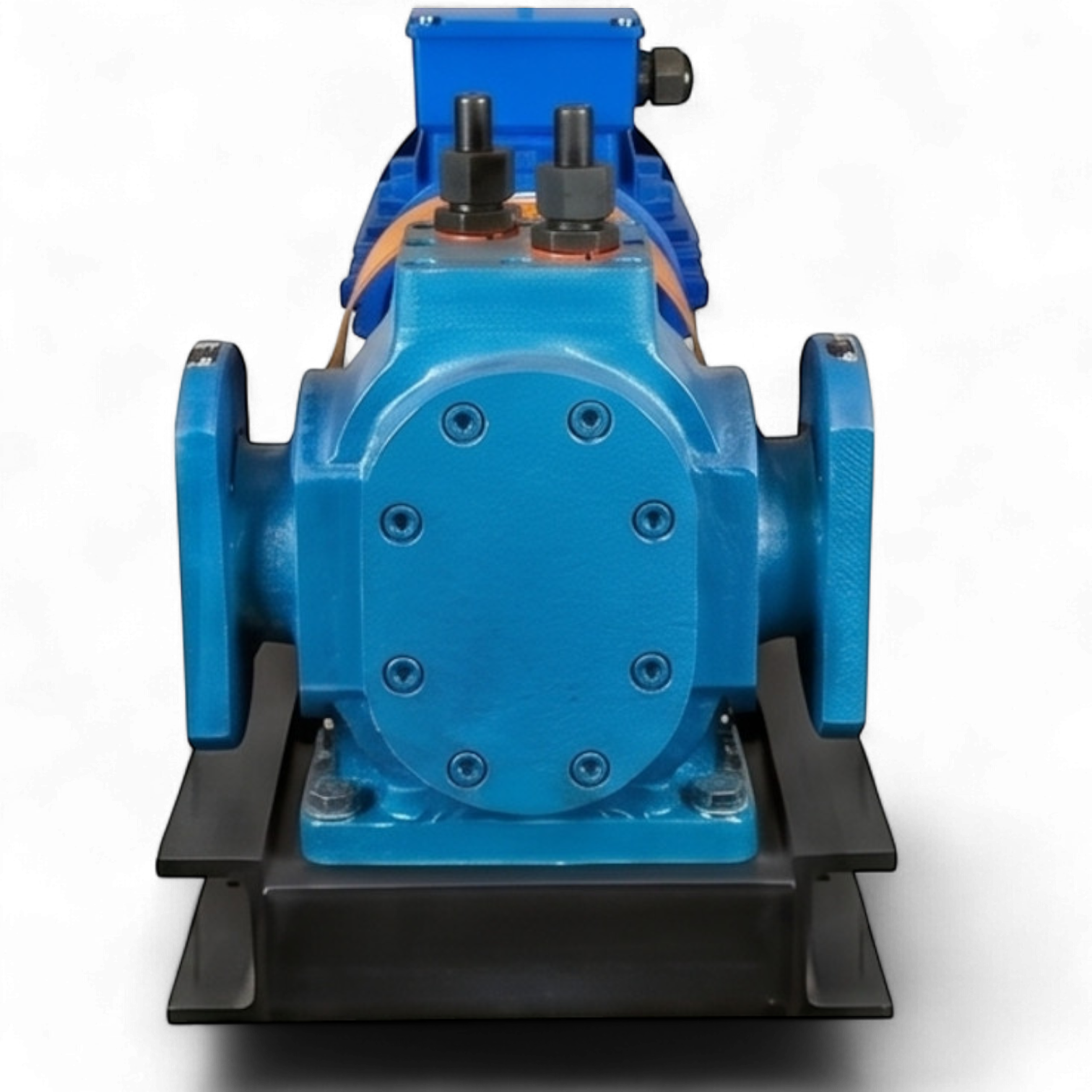

Техническое описание шестеренного насосного агрегата НМШ Р-18-Ст-МР
Промышленный насосный агрегат НМШ Р-18-Ст-МР представляет собой объемную шестеренную машину, интегрированную с мотор-редуктором и оснащенную рубашкой жидкостного обогрева. Данное оборудование спроектировано для принудительного перемещения вязких, химически нейтральных сред, склонных к потере текучести и застыванию при нормальных температурных условиях (битум, мазут, парафин, синтетические смолы, жиры).
Конструктивные особенности и принцип работы
Агрегат функционирует по принципу вытеснения жидкости за счет изменения объема рабочих камер при зацеплении прямозубых шестерен. Исполнение «Ст» подразумевает использование конструкционной стали для изготовления проточной части, что расширяет температурный диапазон эксплуатации до +300°C. Наличие рубашки обогрева (с допустимым давлением теплоносителя до 10 атм) обеспечивает предварительный прогрев корпуса, исключая заклинивание рабочих органов при пуске.
Привод через мотор-редуктор (индекс МР) обеспечивает высокий крутящий момент на валу, что позволяет перекачивать среды с динамической вязкостью до 20 000 сСт. Герметизация вала реализована посредством комбинированного узла: трехслойной сальниковой набивки и вспомогательного манжетного уплотнения. В данной модели (типоразмер 18) применяются высоконадежные шарикоподшипники, рассчитанные на осевые и радиальные нагрузки.
Технические характеристики и параметры эксплуатации
- Тип насоса: Шестеренный с внешним зацеплением и обогревом.
- Материал проточной части: Сталь Q235 (аналог Ст3).
- Материал вала и шестерен: Сталь 45 / Сталь 40Cr.
- Температурный режим: От -40°C до +300°C.
- Кинематическая вязкость среды: До 20 000 сСт (с мотор-редуктором).
- Высота самовсасывания: До 3 метров (зависит от вязкости и частоты вращения вала).
- Тип уплотнения: Сальниковое + манжетное.
- Давление в рубашке обогрева: Максимально 1.0 МПа (10 атм).

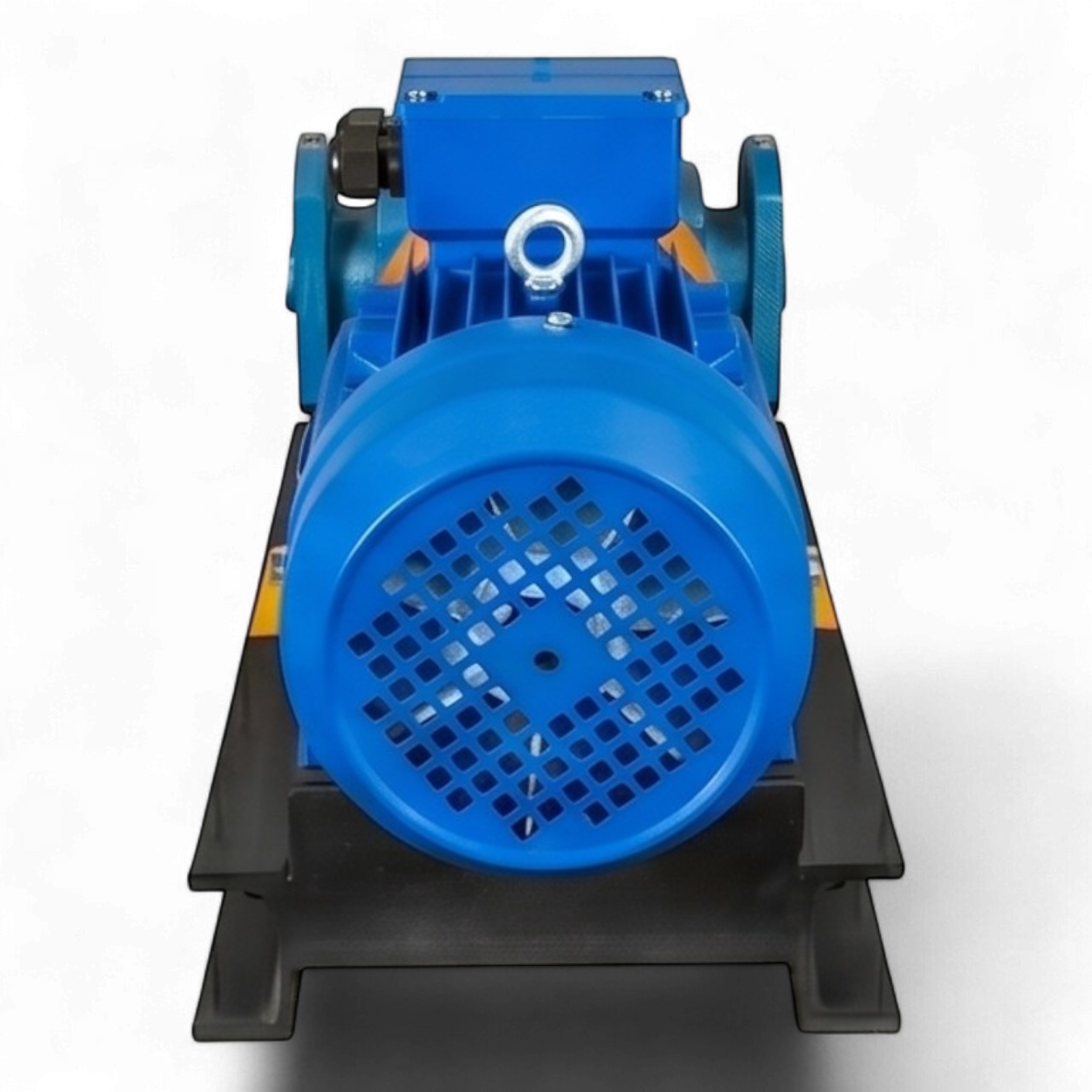

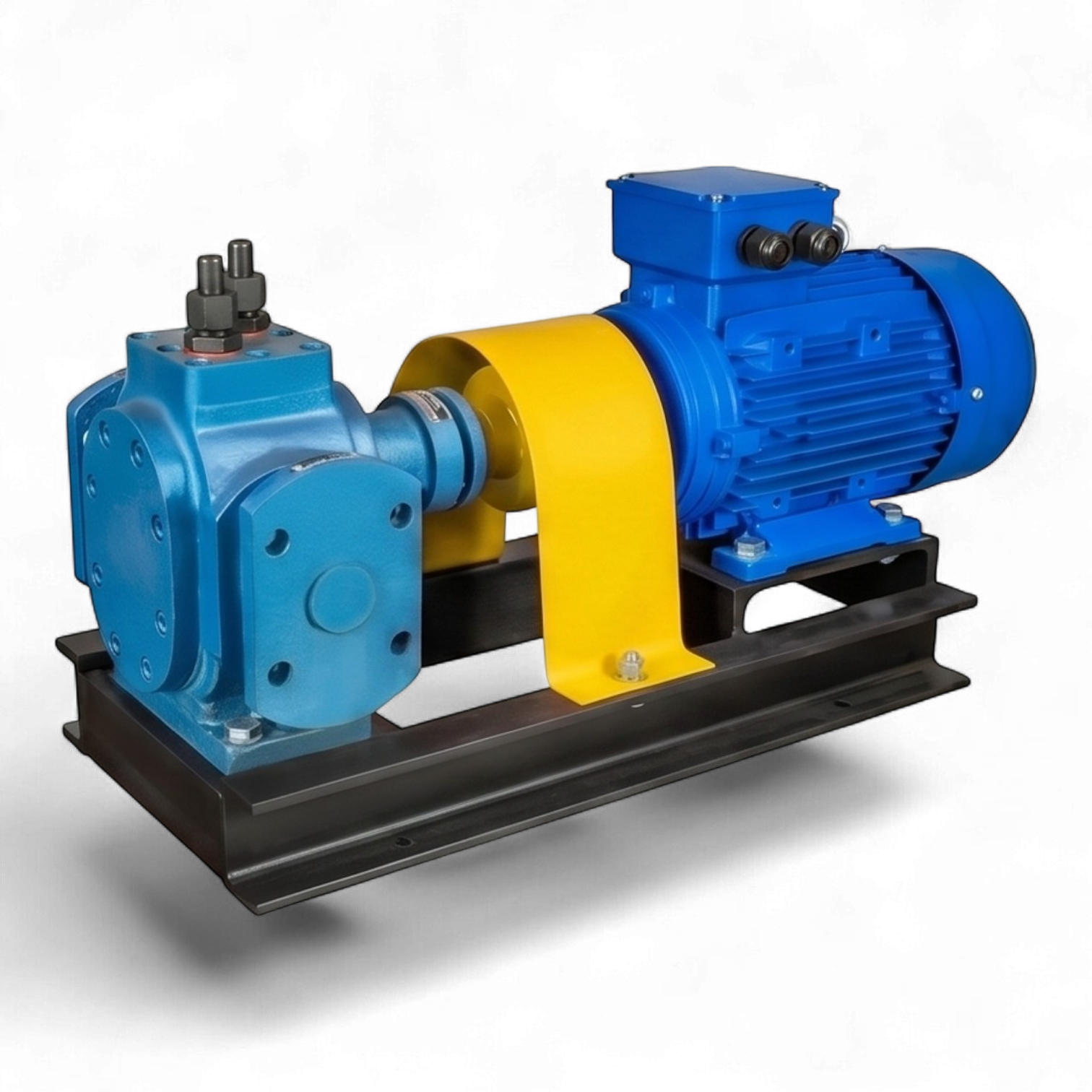

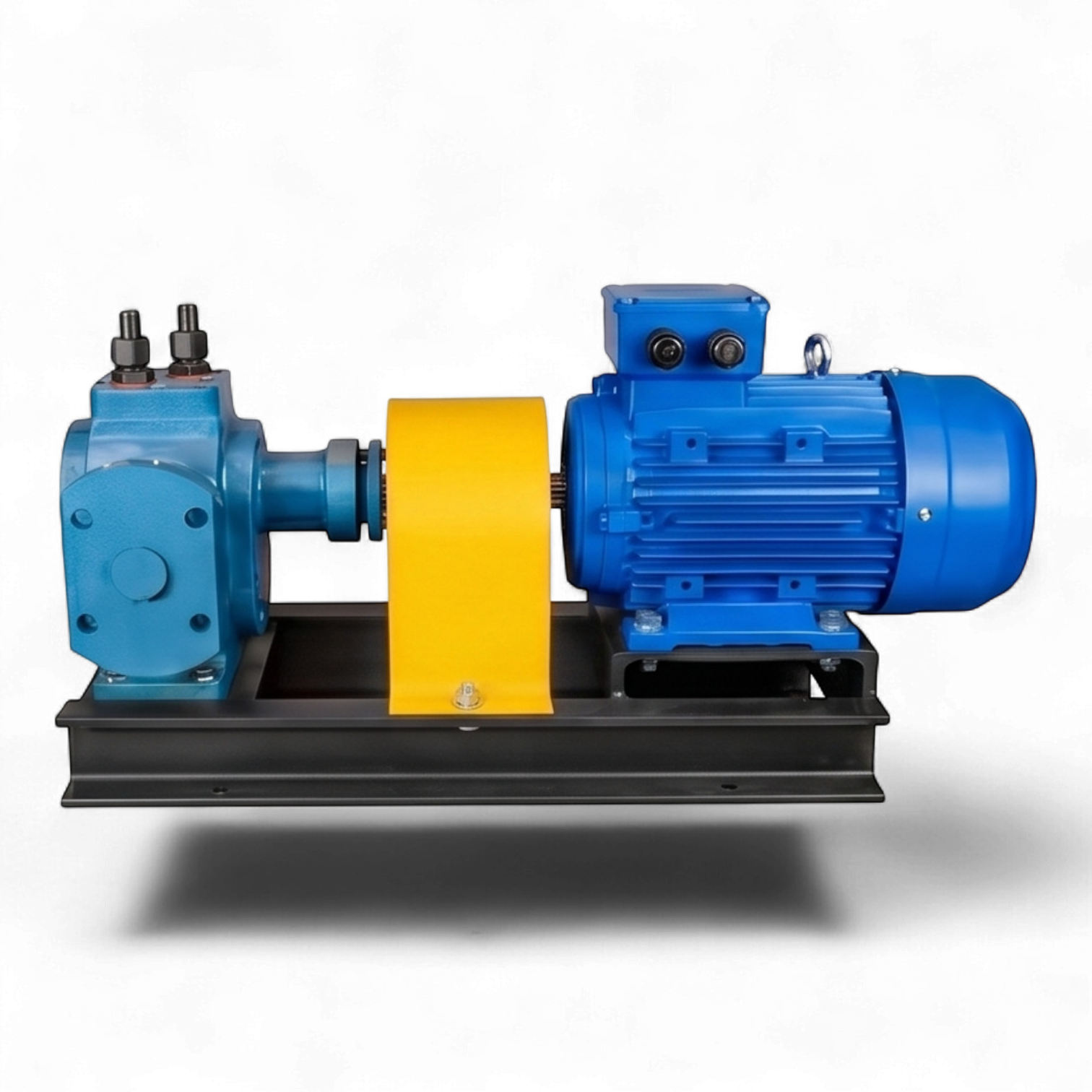

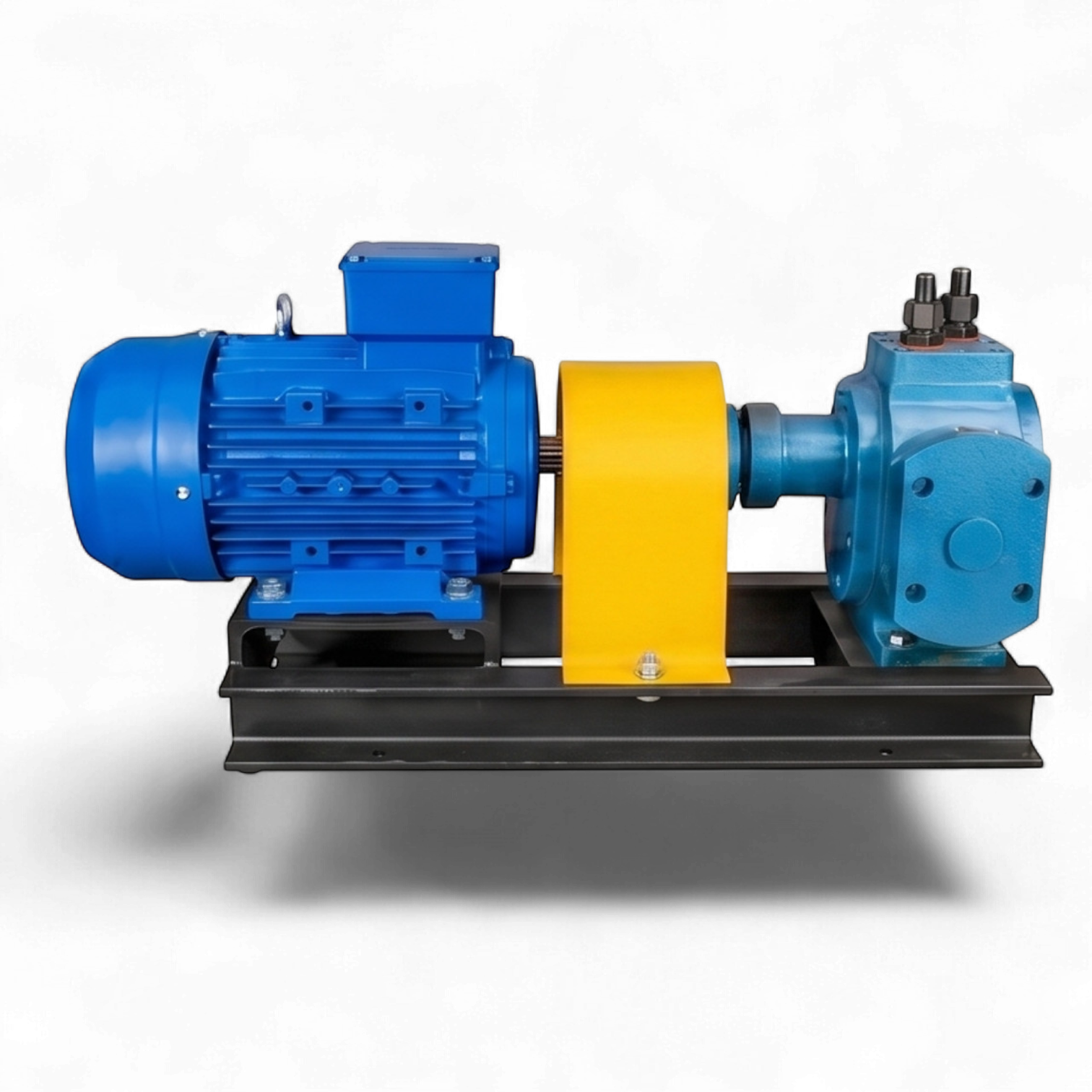

Агрегат поставляется в сборе на единой раме с электродвигателем мощностью 1,1 кВт. Возможна модификация с установкой взрывозащищенного привода для работы в соответствующих зонах.
