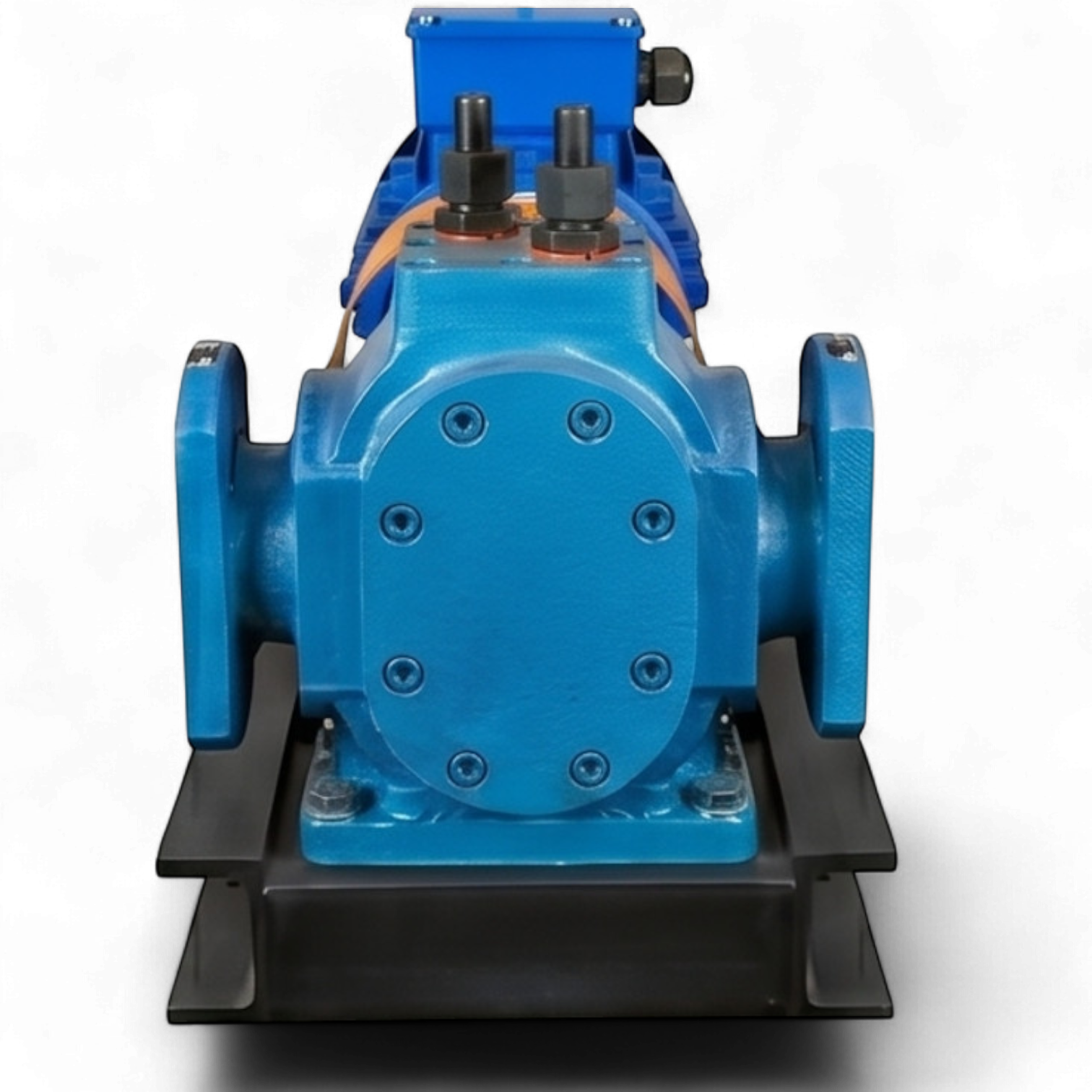

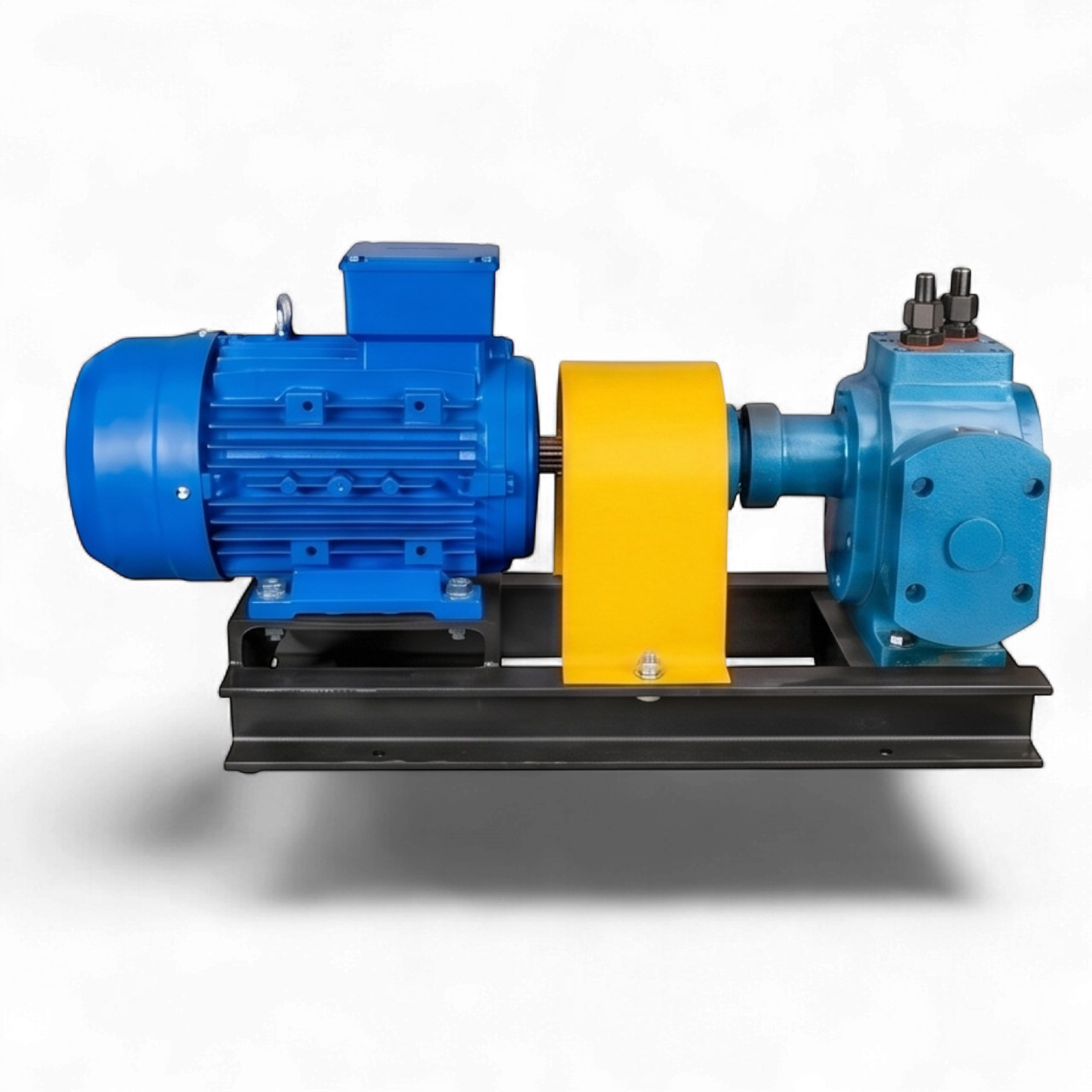

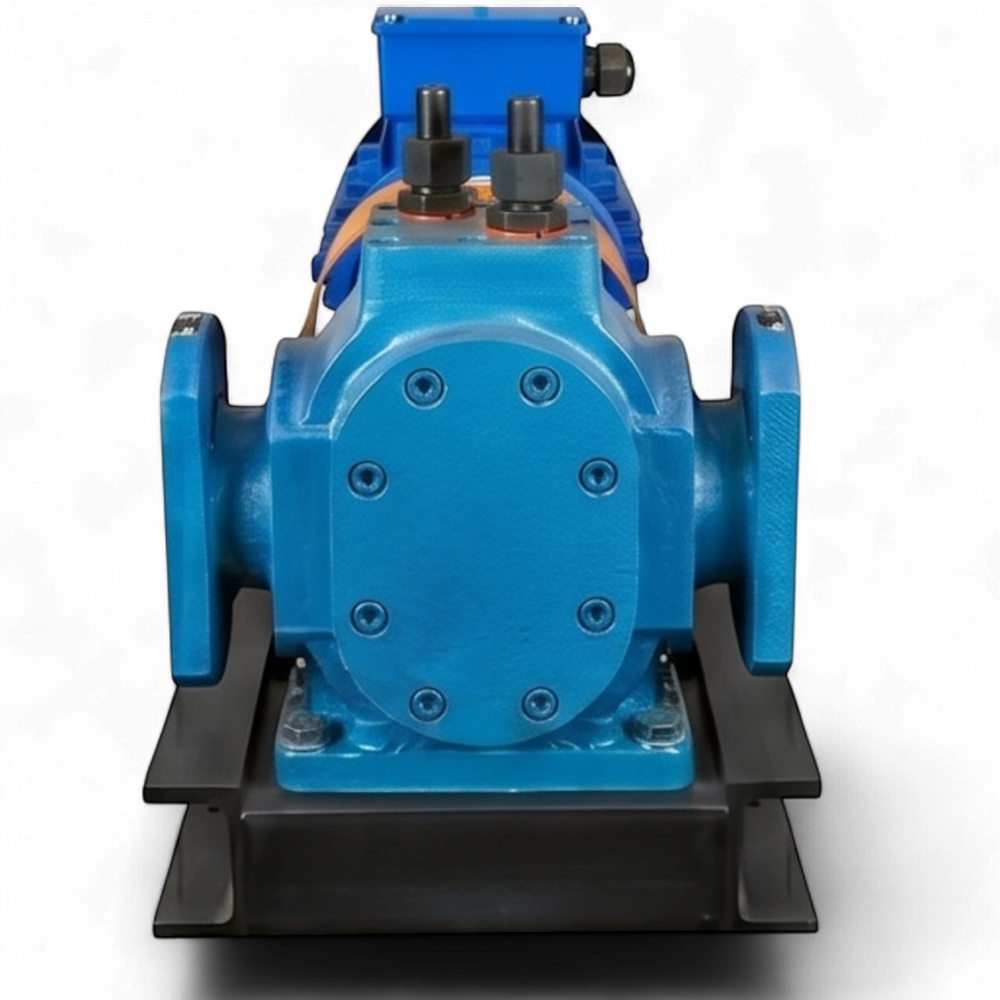

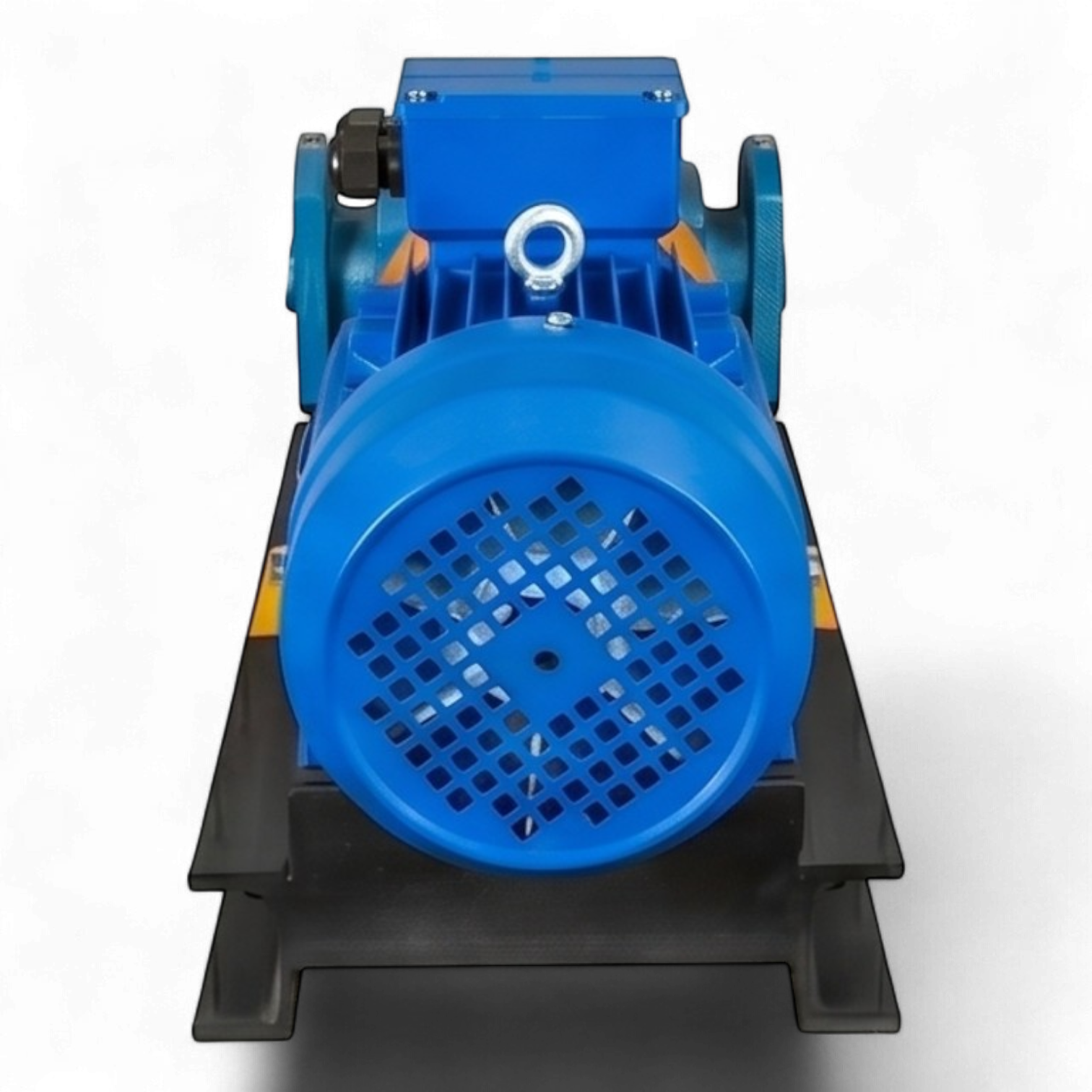

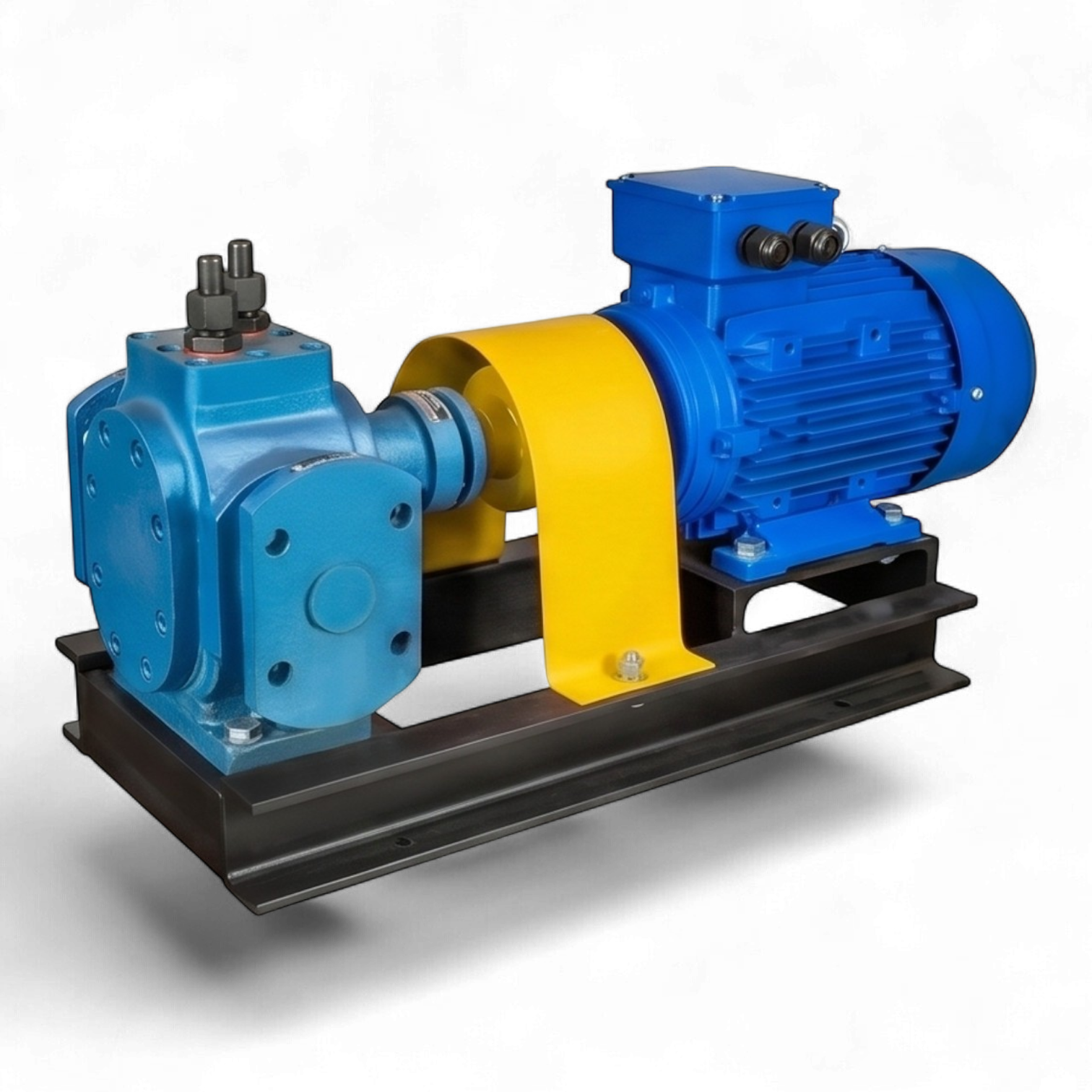

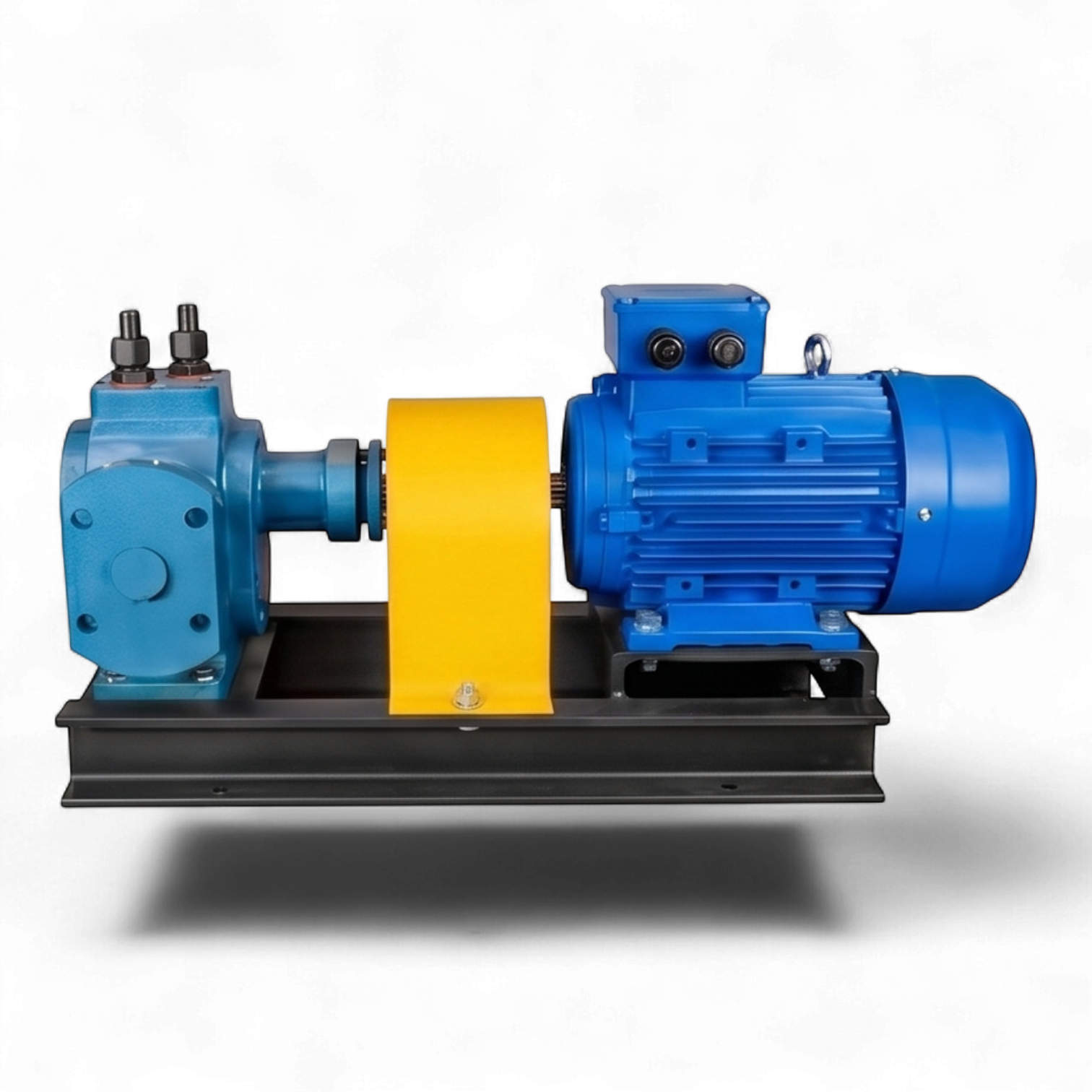

Техническое описание шестеренного насосного агрегата НМШ Р-18-Ст-МР (316)
Промышленный насосный агрегат серии НМШ Р-18-Ст-МР представляет собой объемную гидромашину шестеренного типа, интегрированную с мотор-редуктором и оснащенную рубашкой жидкостного обогрева. Данное исполнение специально разработано для транспортировки вязких сред, склонных к кристаллизации или значительному повышению вязкости при понижении температуры (битум, мазут, парафин, синтетические смолы, клеевые составы).
Конструктивные особенности и принцип работы
Агрегат базируется на принципе вытеснения жидкости за счет изменения объема рабочих камер при вращении зацепляющихся шестерен. Исполнение «Ст» (сталь) обеспечивает расширенный температурный диапазон эксплуатации до +300°C. Наличие рубашки обогрева позволяет осуществлять предварительный прогрев проточной части теплоносителем (масло, пар), что исключает заклинивание рабочих органов при пуске и снижает гидравлическое сопротивление.
Применение мотор-редуктора (индекс МР) обеспечивает пониженную частоту вращения вала (316 об/мин), что является критически важным для перекачивания высоковязких жидкостей (до 20 000 сСт), предотвращая кавитацию и обеспечивая стабильный коэффициент наполнения камер.
Технические параметры и материалы
- Кинематическая вязкость среды: до 20 000 сСт (в данной комплектации).
- Герметизация вала: комбинированное уплотнение, включающее трехслойную сальниковую набивку и вспомогательную манжету для минимизации утечек.
- Опорные узлы: высокотемпературные шарикоподшипники (для моделей НМШ Р-18 и выше).
- Материал проточной части: конструкционная сталь Q235 (аналог Ст3).
- Материал вала: среднеуглеродистая сталь Ст45.
- Материал шестерен: легированная сталь 40Cr.
- Параметры рубашки обогрева: максимальное избыточное давление теплоносителя — 10 атм.
Эксплуатационные преимущества
Агрегат обладает способностью к самовсасыванию (до 3 метров на сухом ходу, зависит от вязкости и оборотов). Стальной корпус позволяет эксплуатировать насос в условиях резких температурных перепадов (от -40°C до +300°C). Конструкция допускает комплектацию взрывозащищенным электродвигателем по запросу заказчика.
