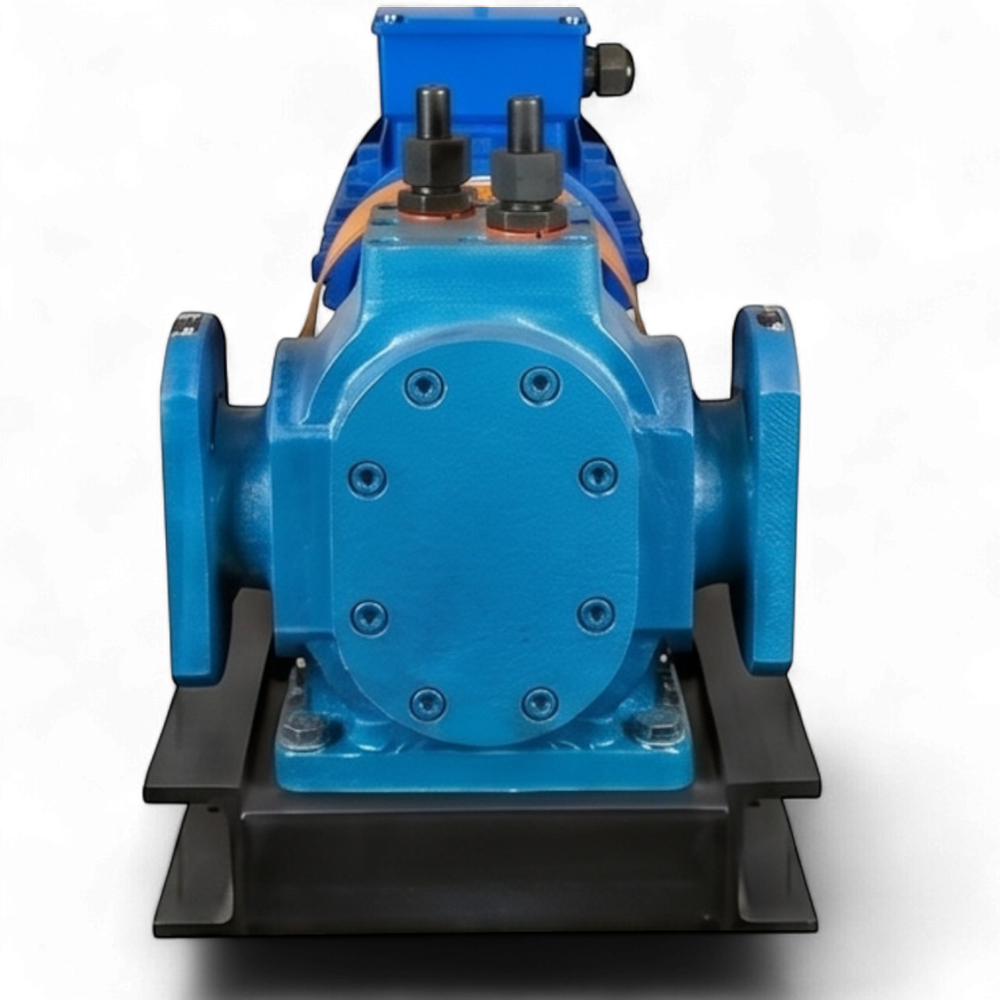

Техническое описание шестерённого насосного агрегата НМШ Р-29-Ст-МР (189)

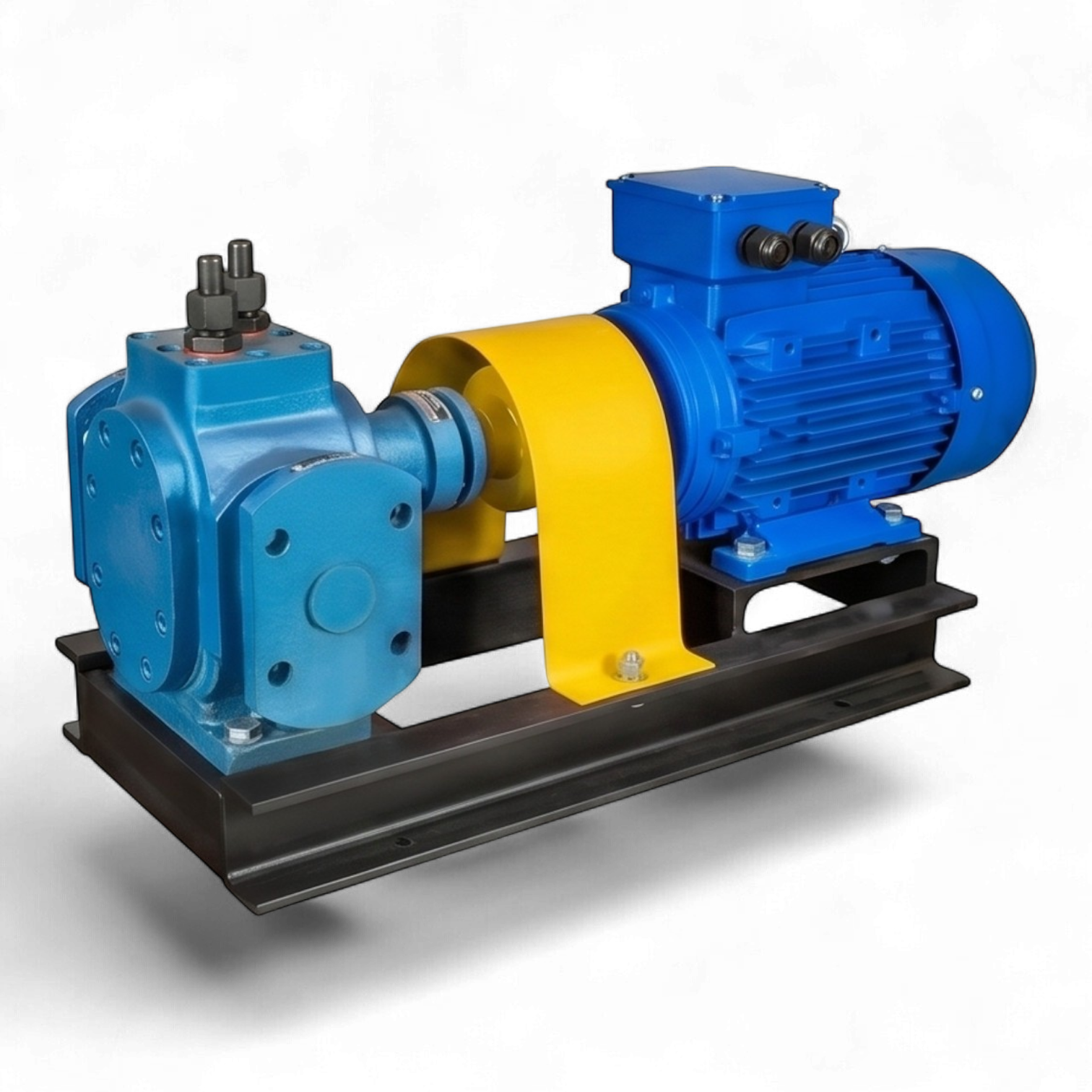

Промышленный насосный агрегат серии НМШ Р представляет собой объёмную шестерённую машину, оснащённую интегрированной рубашкой жидкостного обогрева и мотор-редуктором. Данное техническое решение разработано для обеспечения стабильной перекачки высоковязких сред и жидкостей, склонных к застыванию или полимеризации при снижении температуры (битум, мазут, парафины, смолы, клеи).
Конструктивные особенности и принцип работы

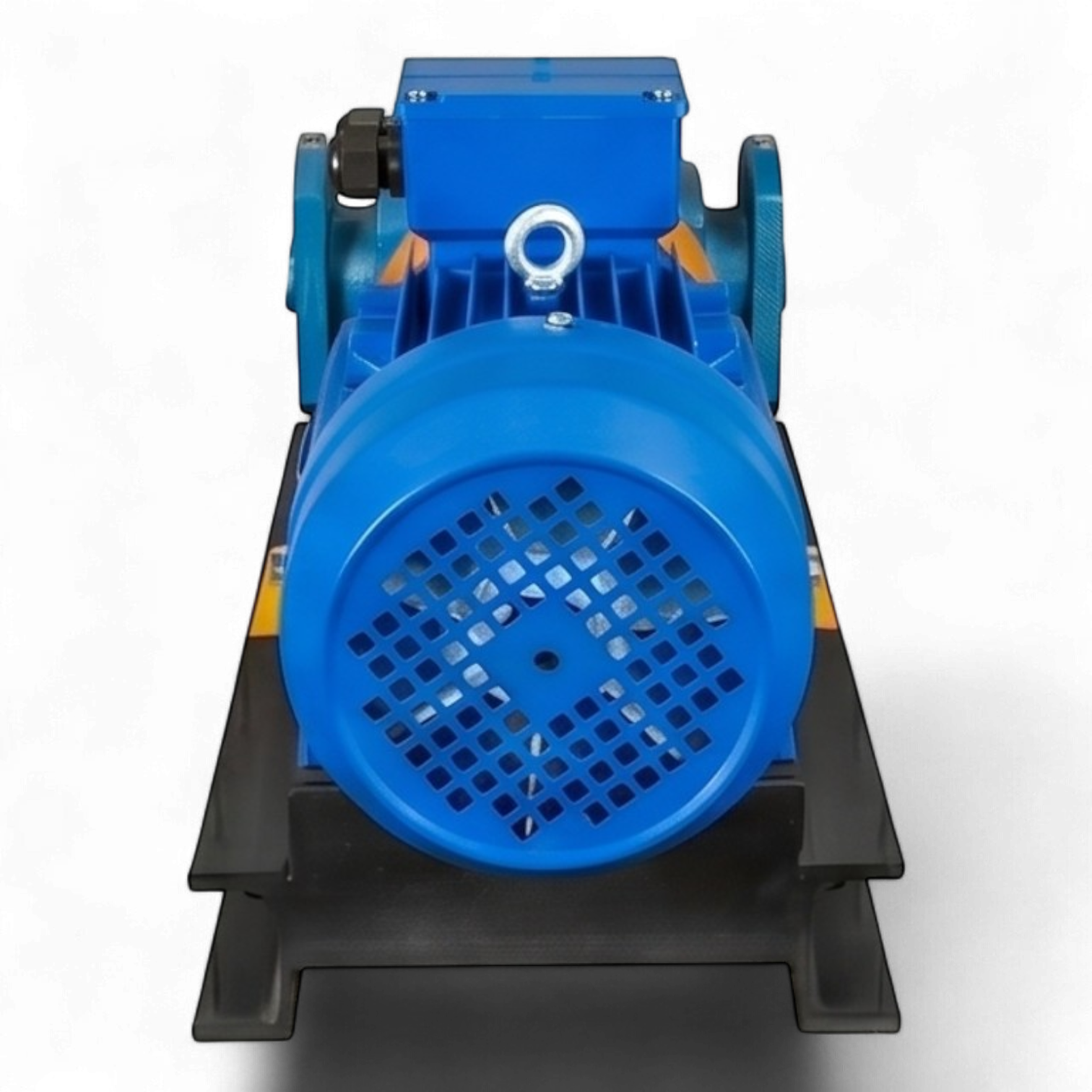

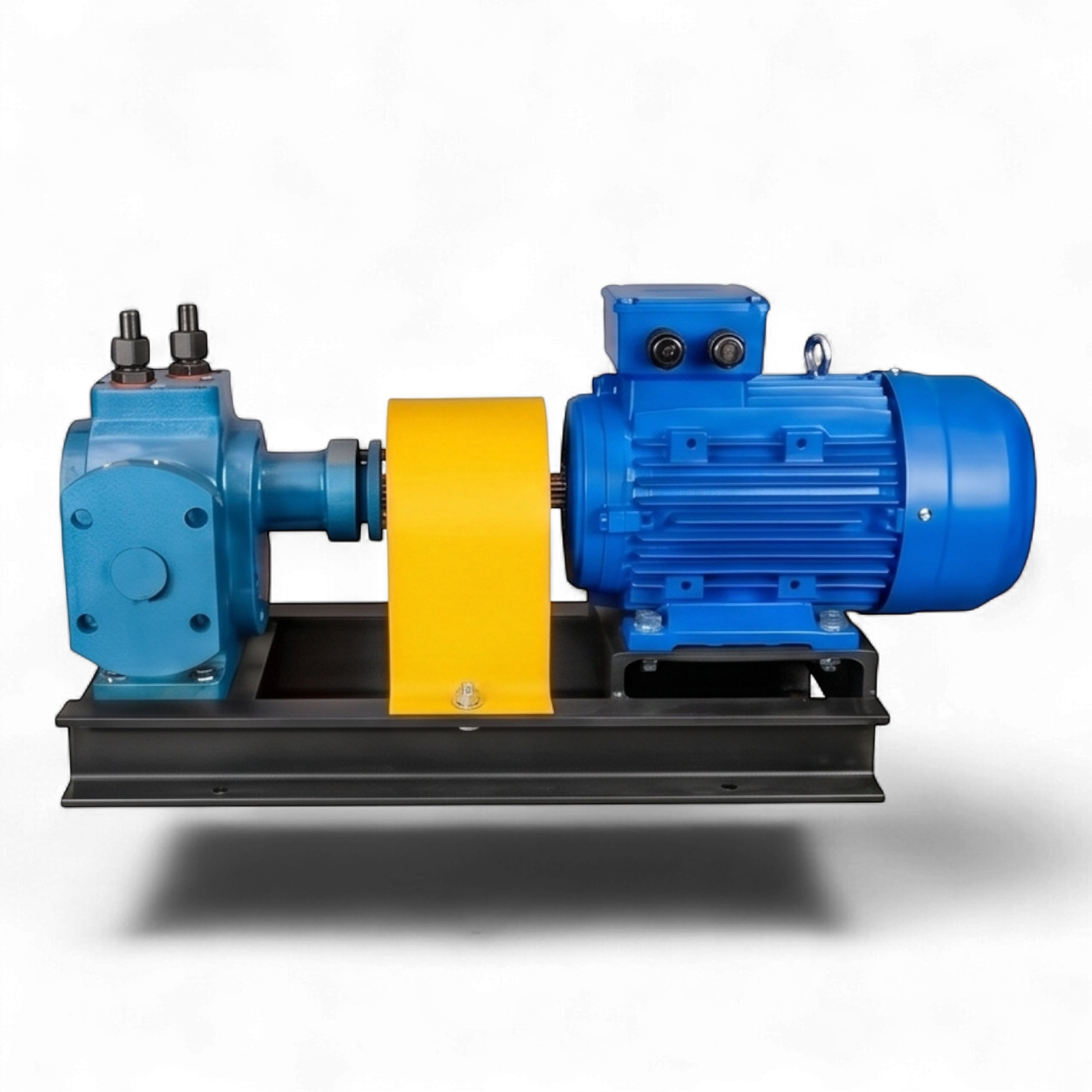

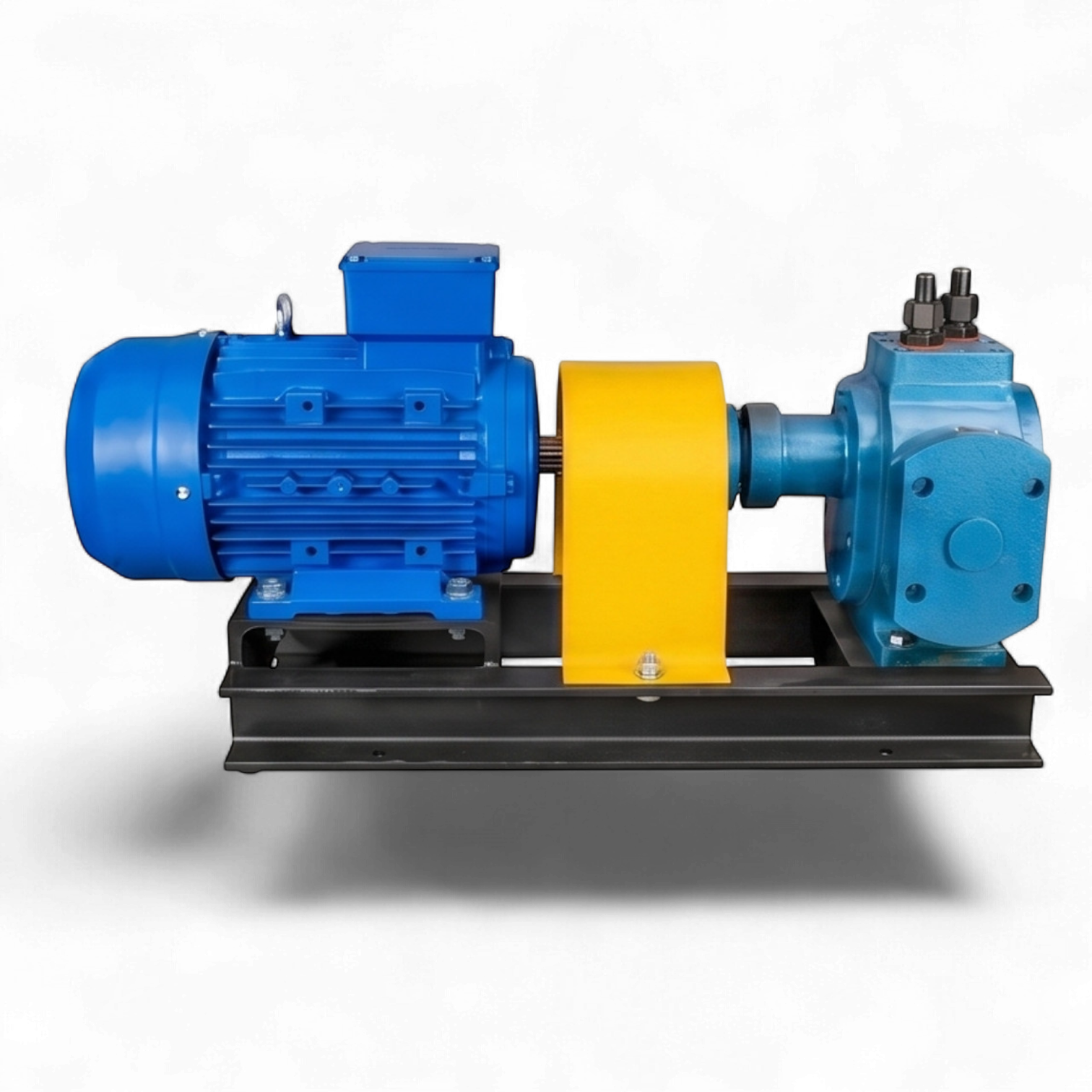

Агрегат укомплектован мотор-редуктором, обеспечивающим частоту вращения вала 189 об/мин. Снижение оборотов в сочетании с высоким крутящим моментом позволяет эффективно работать с жидкостями, вязкость которых достигает 20 000 сСт. Рубашка обогрева рассчитана на избыточное давление теплоносителя до 10 атм, что гарантирует эффективный предварительный прогрев проточной части перед пуском и поддержание необходимого температурного режима в процессе эксплуатации.
Материальное исполнение (Исполнение «Ст»)

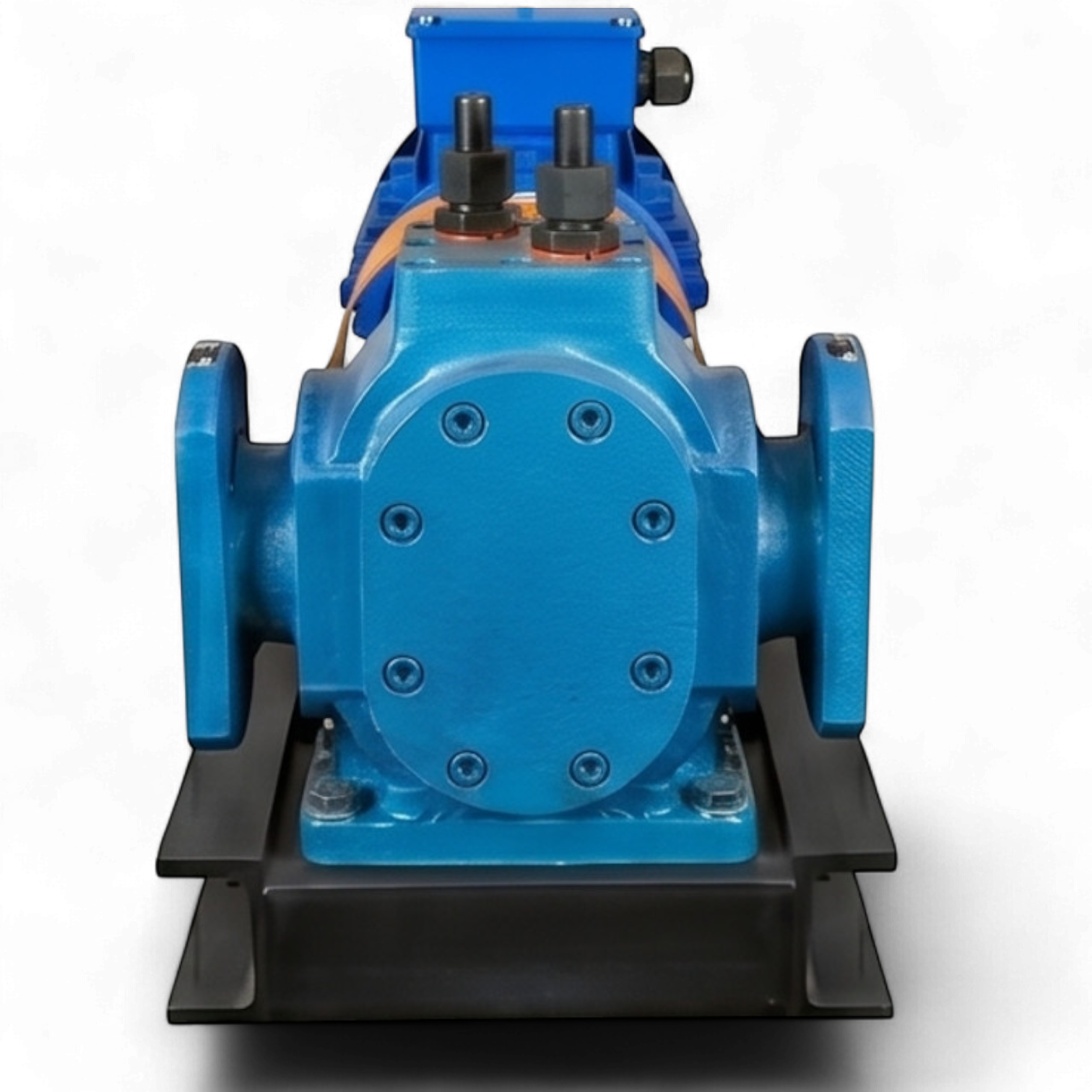

Проточная часть выполнена из конструкционной стали Q235 (аналог Ст3), что расширяет диапазон рабочих температур от -40°C до +300°C. Вал изготовлен из стали 45, рабочие шестерни — из легированной стали 40Cr. Система герметизации вала реализована посредством комбинированного уплотнения: трехколечной сальниковой набивки и вспомогательного манжетного уплотнения. Опорные узлы насосной части НМШ Р-29 базируются на шарикоподшипниках, что обеспечивает высокую надежность при осевых и радиальных нагрузках.
Технические преимущества
- Возможность работы в режиме самовсасывания (высота до 3 метров, зависит от вязкости и оборотов).
- Высокая температурная стойкость компонентов (до +300°C).
- Устойчивость к агрессивным температурным циклам благодаря стальному корпусу.
- Возможность перекачивания сред с широким диапазоном вязкости.
