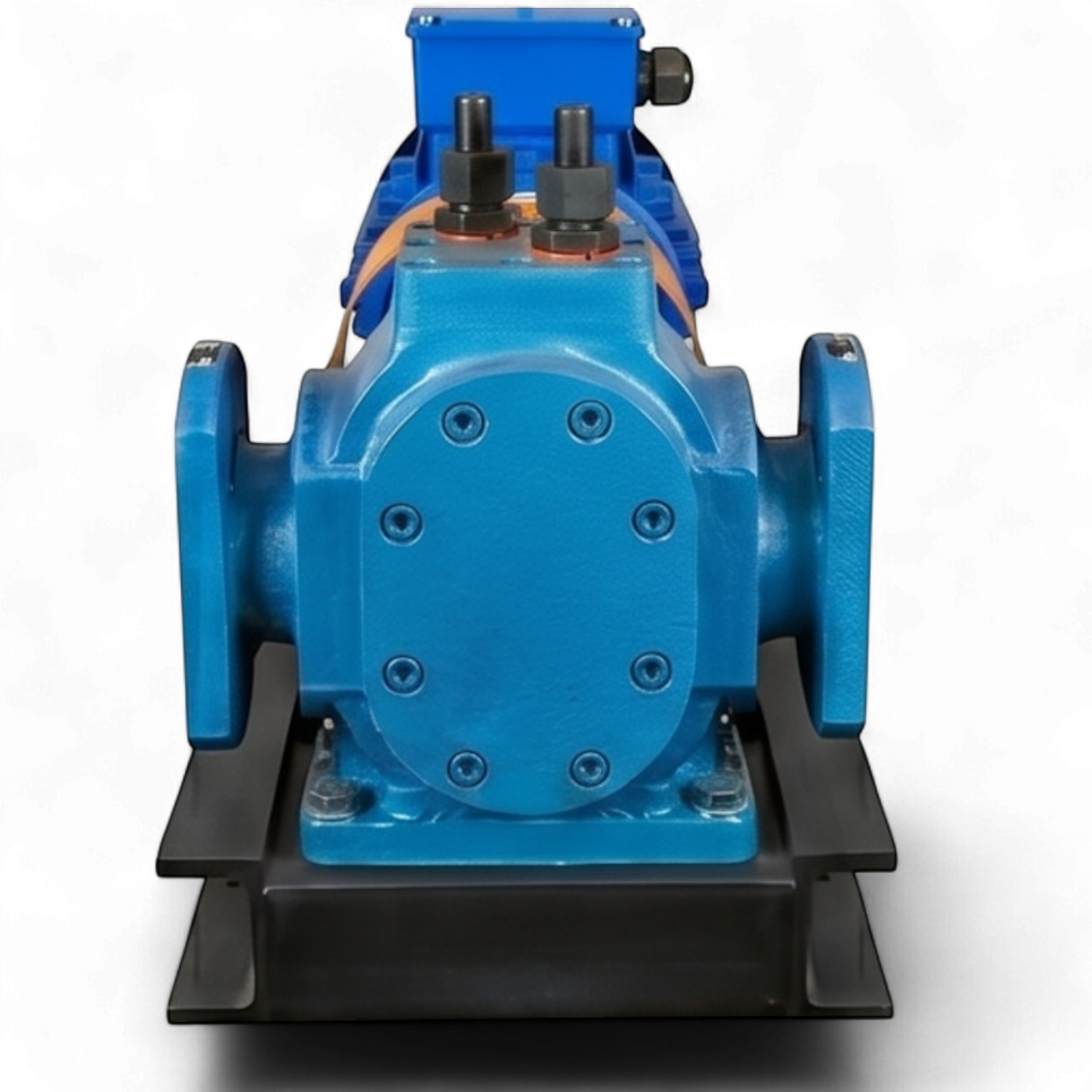

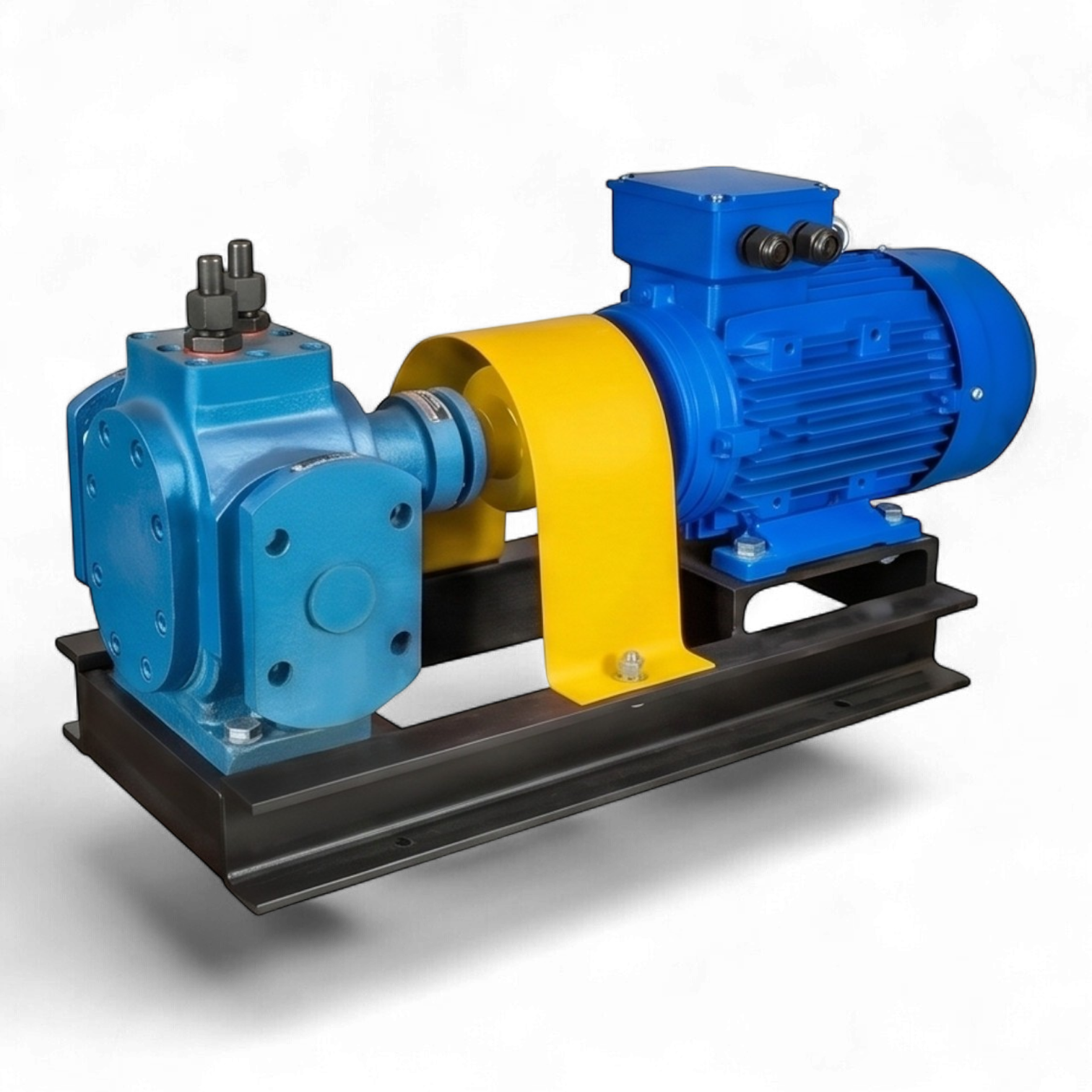

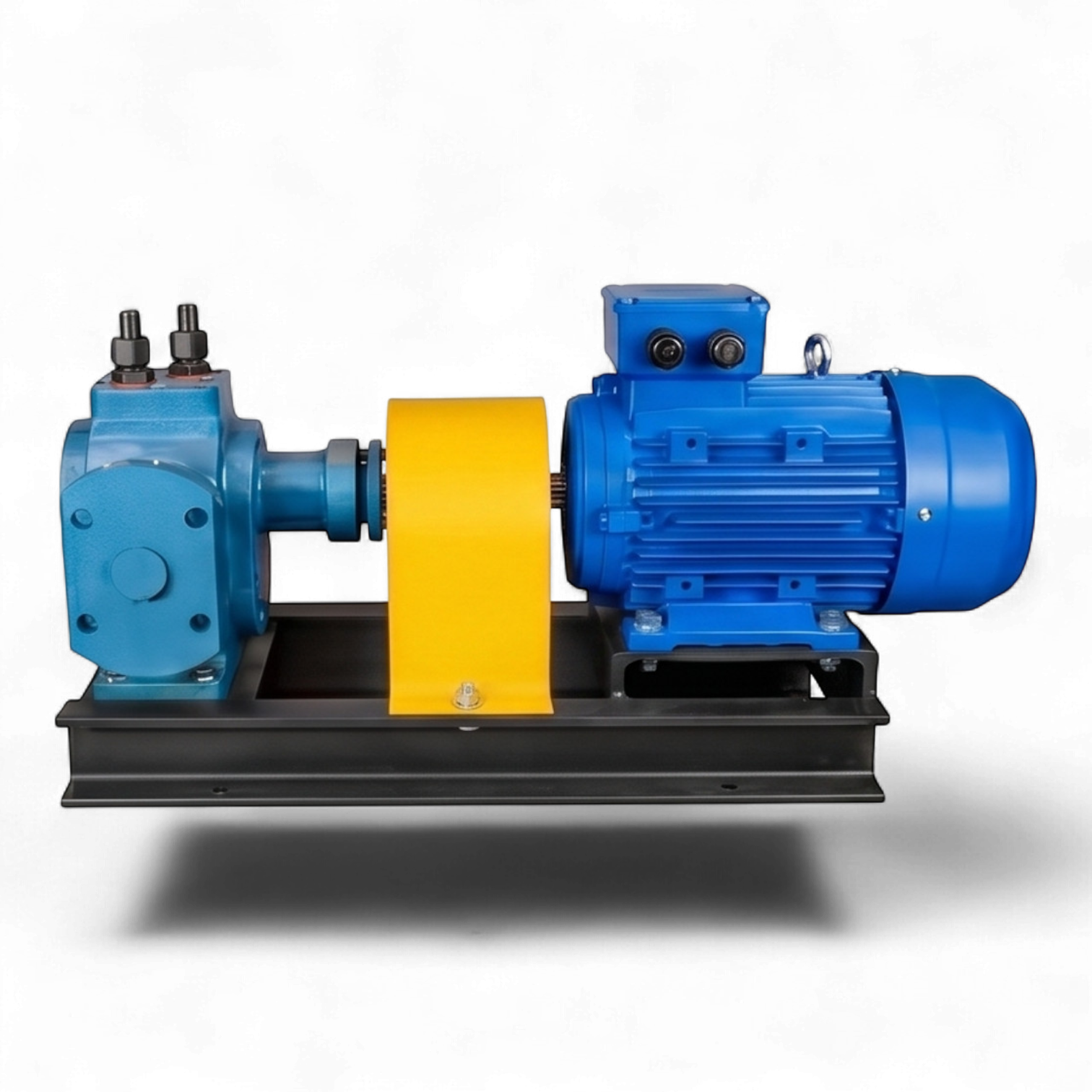

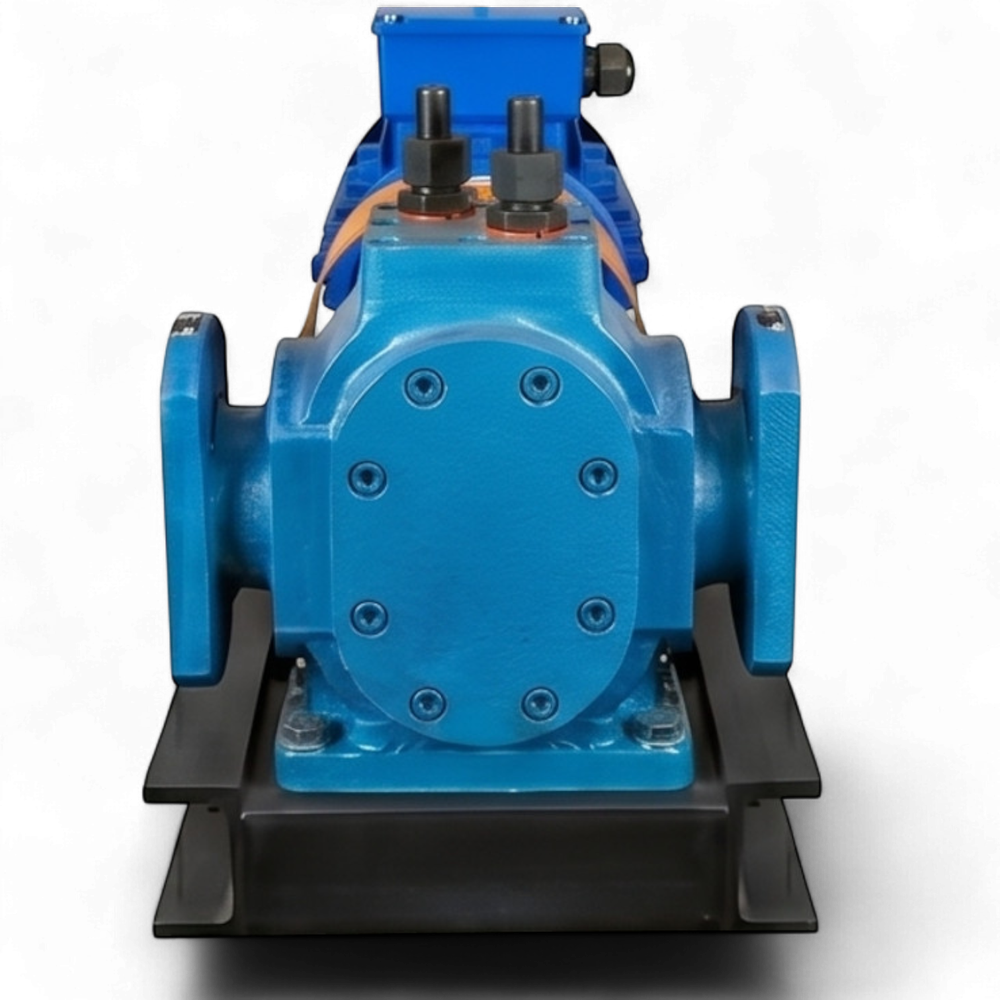

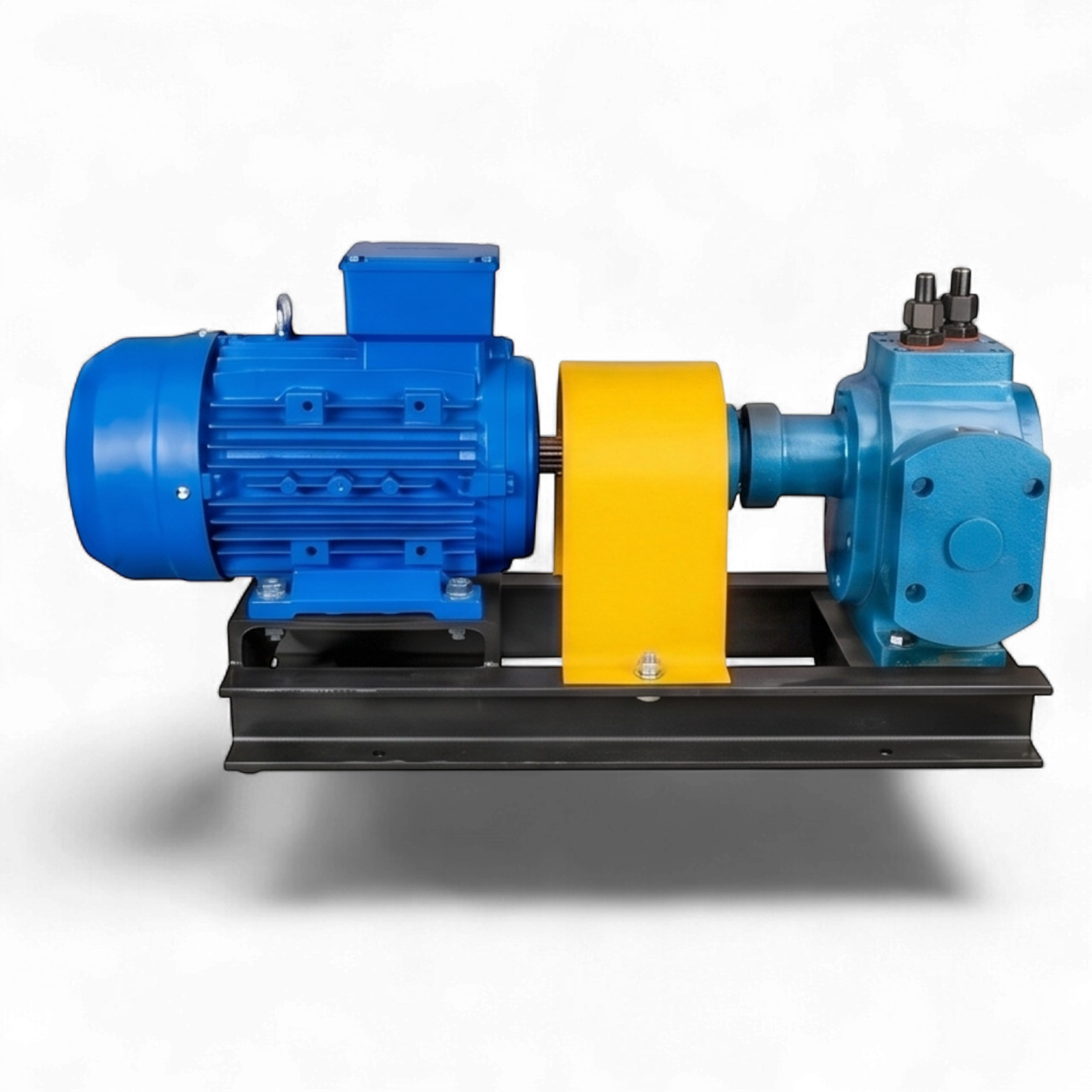

Техническое описание насосного агрегата НМШ Р-29-Ст-МР (316)
Промышленный шестерённый насосный агрегат серии НМШ Р предназначен для принудительного нагнетания и перекачивания вязких, химически нейтральных сред. Конструктивное исполнение с рубашкой жидкостного обогрева обеспечивает эффективную работу с субстанциями, склонными к потере текучести при снижении температуры (битум, мазут, парафины, синтетические смолы, клеи и жиры).
Конструктивные особенности и привод

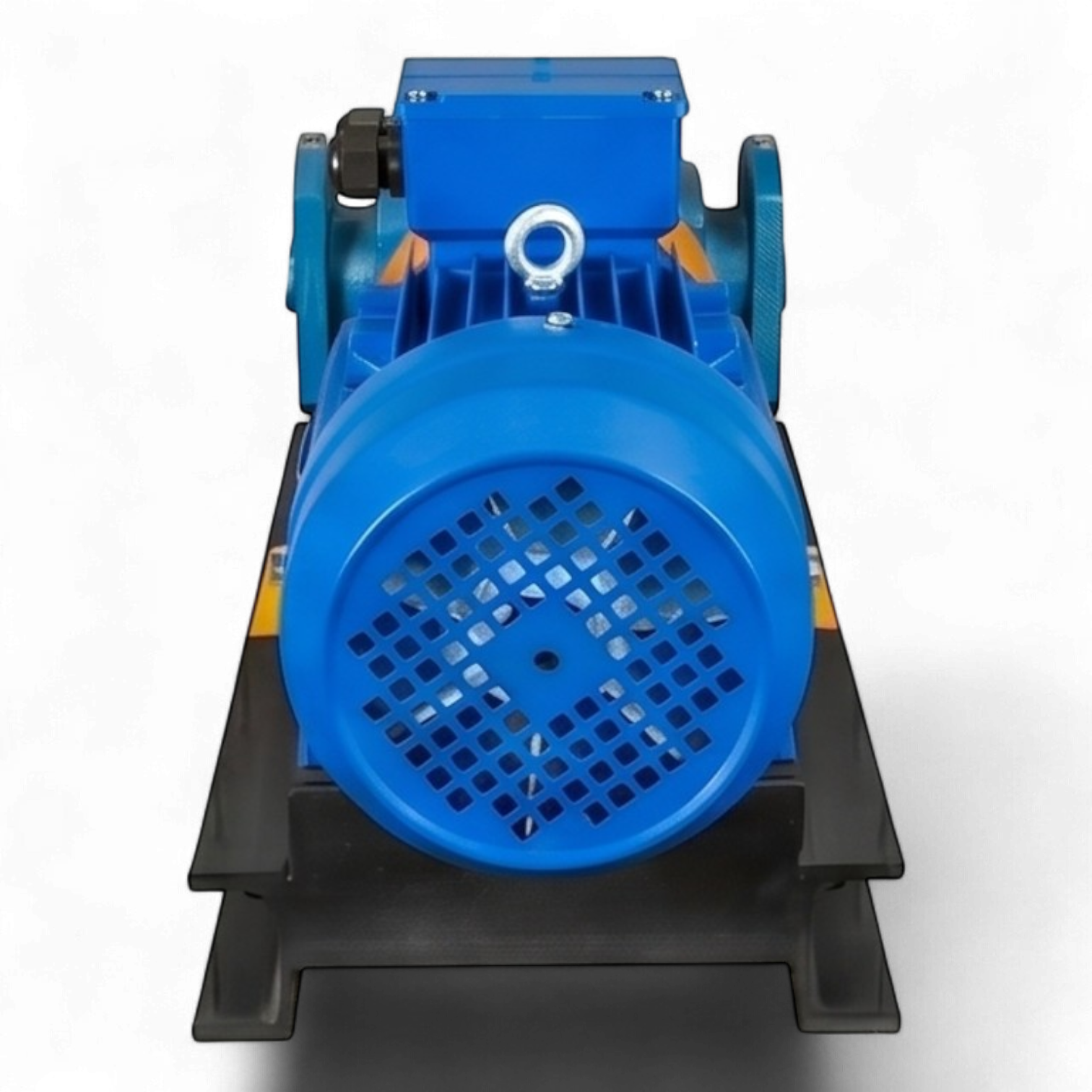

Агрегат укомплектован мотор-редуктором (индекс МР), что обеспечивает номинальную частоту вращения вала 316 об/мин. Снижение оборотов в сочетании с мощностью электродвигателя 2,2 кВт позволяет работать с высоковязкими средами (до 20 000 сСт), минимизируя кавитационные риски и износ рабочих органов. Проточная часть выполнена из легированной стали, что расширяет температурный диапазон эксплуатации до +300°C.
Герметизация и подшипниковые узлы
Система уплотнения вала реализована посредством комбинированного узла: трехколечной сальниковой набивки и вспомогательной манжеты, что гарантирует надежную обтюрацию при высоких температурах. Опорные узлы насоса НМШ Р-29 базируются на шарикоподшипниках, рассчитанных на восприятие радиальных нагрузок, возникающих при перекачивании плотных сред.
Технические параметры эксплуатации
- Тепловой режим: Максимальная температура рабочей среды составляет +300°C. Обогрев корпуса осуществляется через специализированную рубашку (макс. давление теплоносителя до 10 атм).
- Самовсасывание: Допускается подъем жидкости с глубины до 3 метров, однако для стабильной работы с высоковязкими составами рекомендуется монтаж «под залив».
- Материальное исполнение (Ст): Корпус из стали Q235, вал из конструкционной стали Ст45, шестерни из хромистой стали 40Cr.
