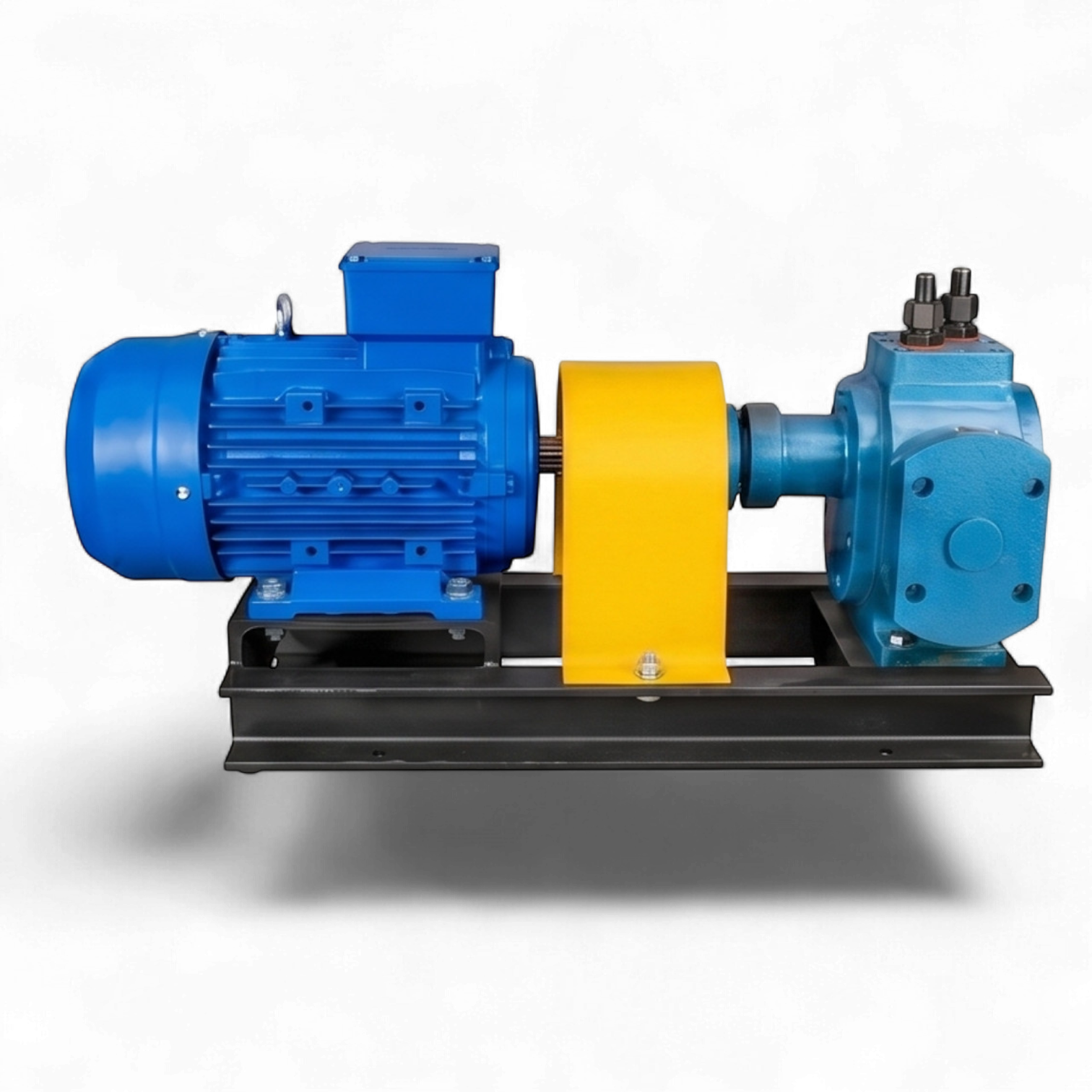

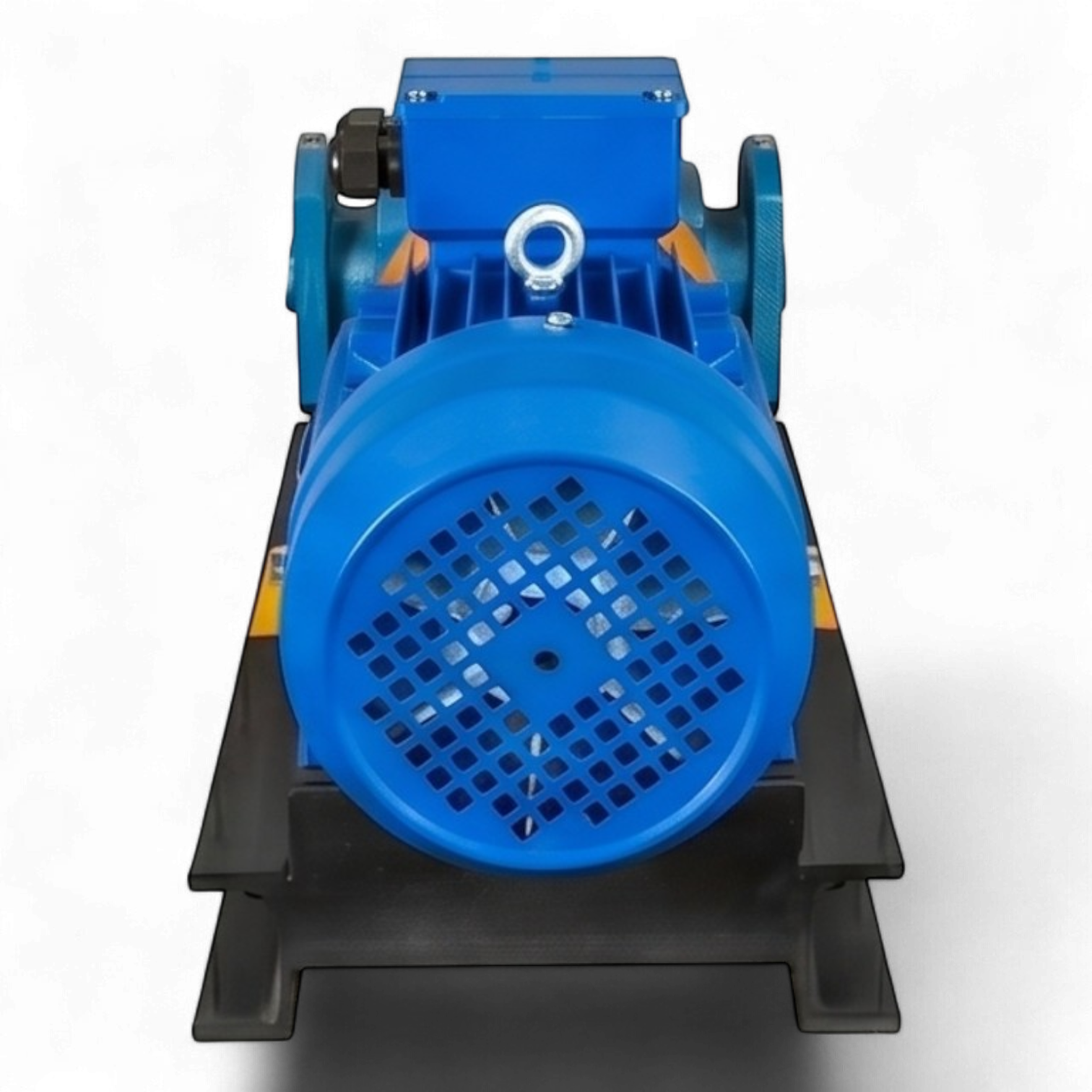

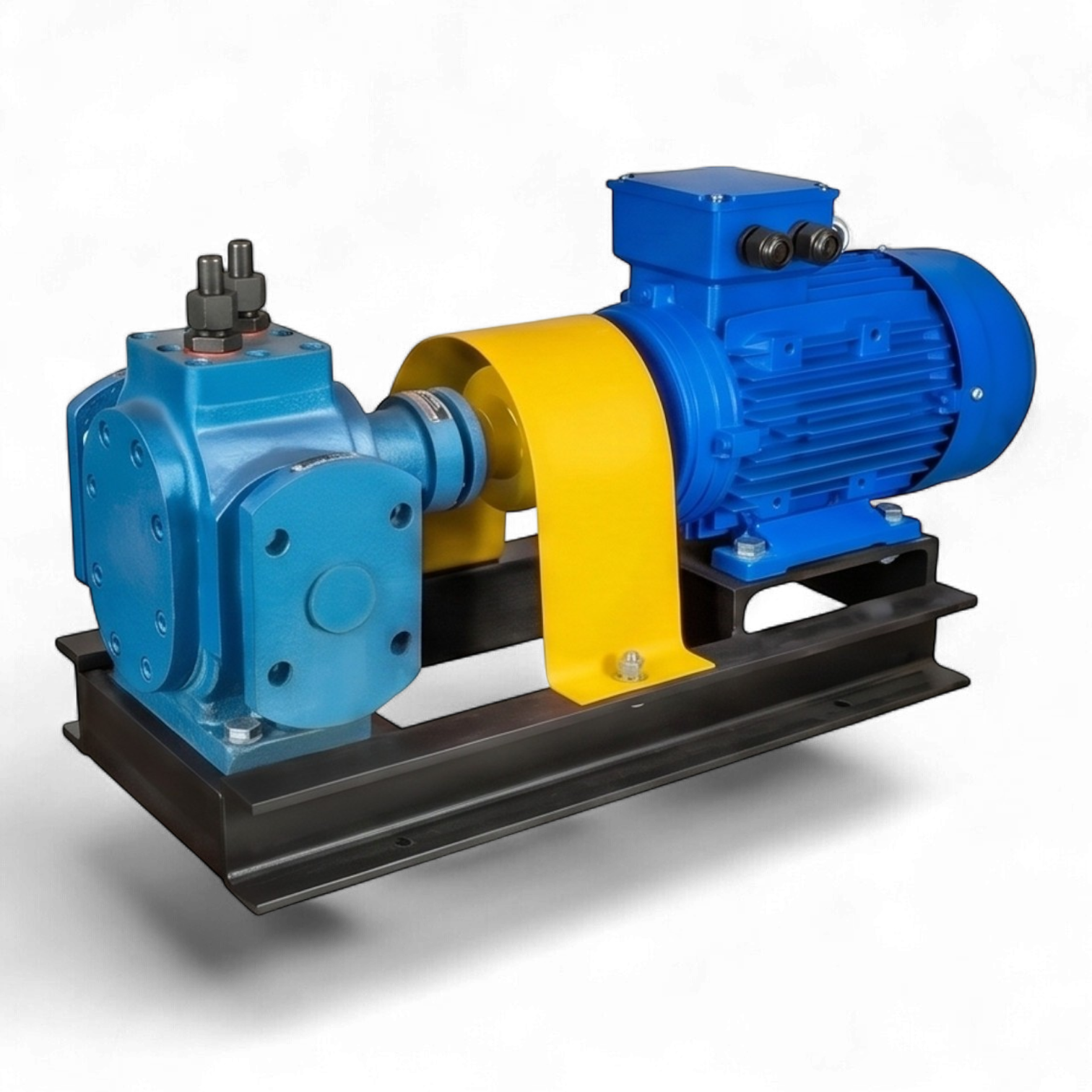

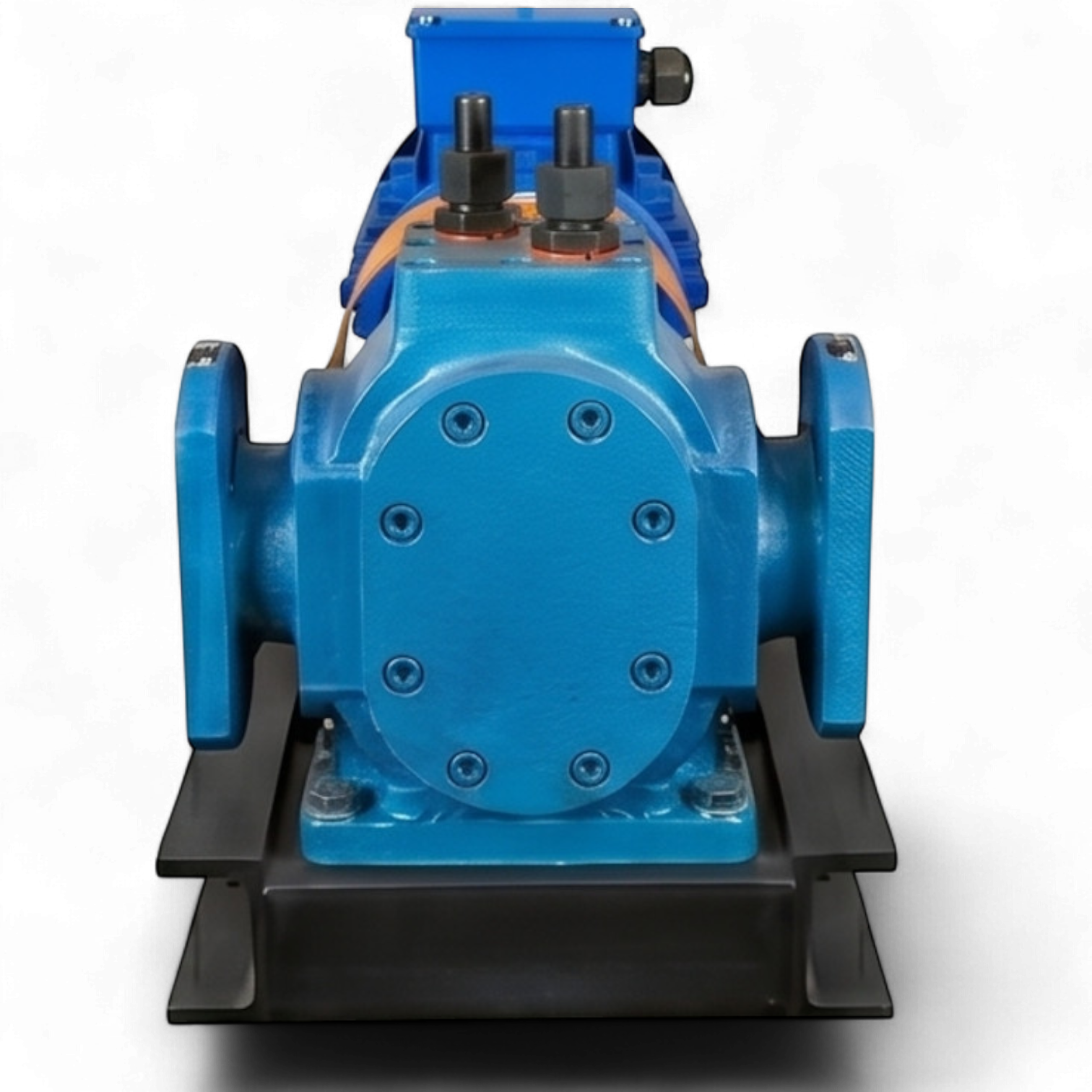

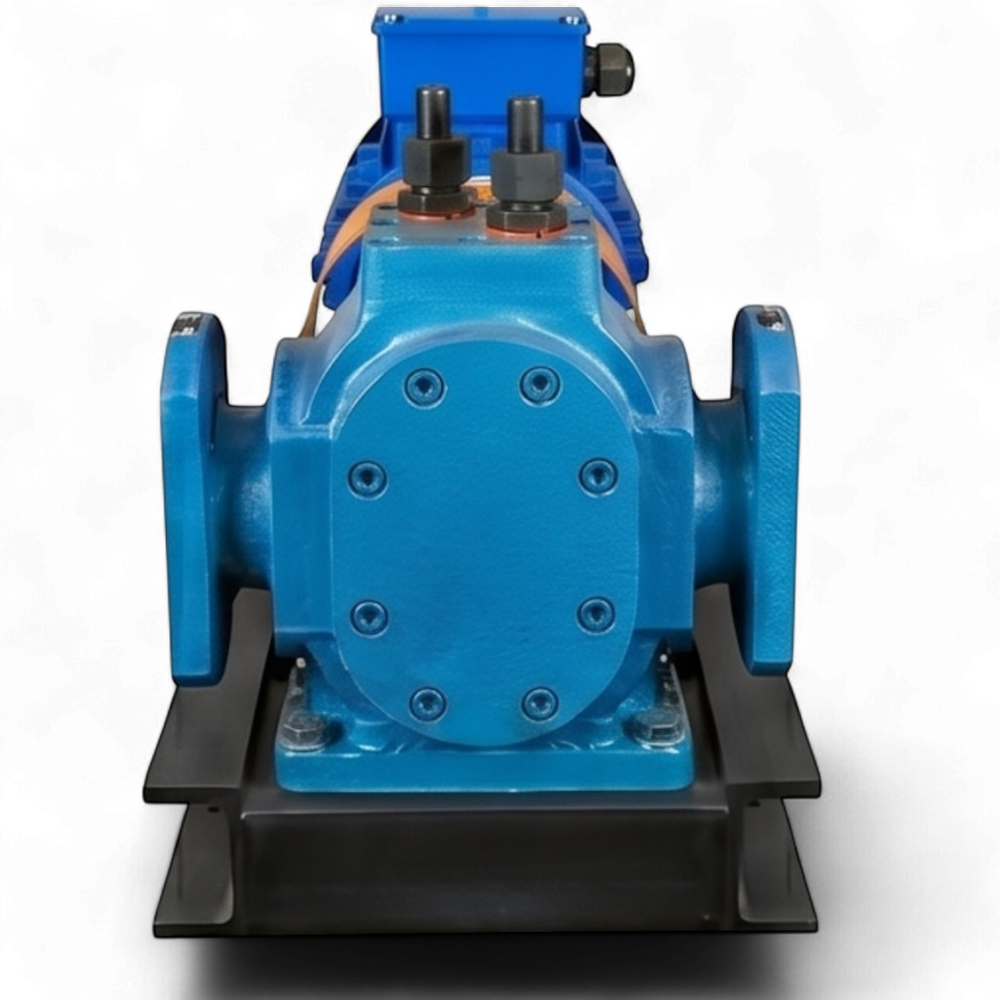

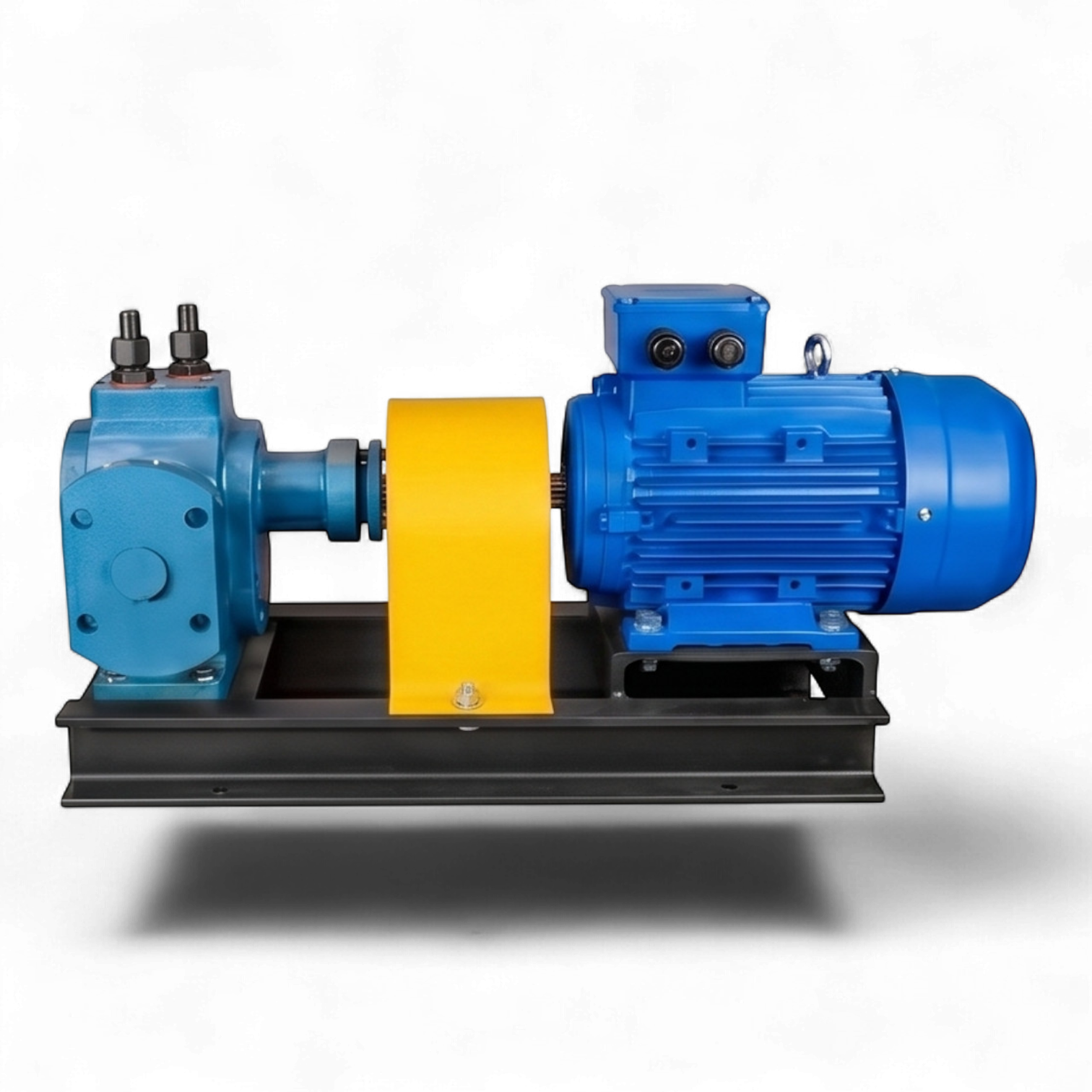

Техническое описание шестерённого насосного агрегата НМШ Р-5-Ст-МР (302)
Промышленный насосный агрегат серии НМШ Р представляет собой объемный шестерённый насос, оснащенный рубашкой жидкостного обогрева и приводным механизмом в виде мотор-редуктора. Данное оборудование спроектировано для перекачивания вязких, склонных к застыванию химически нейтральных сред, таких как битум, мазут, парафин, синтетические смолы, клеи и масла.
Конструктивные особенности и принцип работы
Агрегат выполнен в исполнении «Ст» (стальной корпус), что обеспечивает расширенный температурный диапазон эксплуатации. Наличие камеры обогрева (рубашки) позволяет осуществлять предварительный прогрев проточной части теплоносителем, предотвращая заклинивание рабочих органов при пуске и обеспечивая необходимую текучесть перекачиваемой среды. Максимально допустимое давление в контуре обогрева составляет 10 атм.
Применение мотор-редуктора (индекс МР) со скоростью вращения вала 302 об/мин позволяет эффективно работать с высоковязкими составами (до 20 000 сСт), снижая кавитационные риски и механический износ шестерней.
Технические характеристики и параметры
- Тип насоса: шестерённый, объемного типа с внешним зацеплением.
- Производительность: номинальный расход определяется частотой вращения вала (при 1500 об/мин базовый показатель 5 м³/час; для данной комплектации 302 об/мин расчетная подача составляет около 1 м³/час).
- Температурный режим: эксплуатация при температуре рабочей среды до +300°C.
- Вязкость среды: до 20 000 сСт (благодаря пониженным оборотам через редуктор).
- Самовсасывание: до 3 метров (зависит от вязкости и оборотов; рекомендуется работа под заливом).
- Уплотнение вала: комбинированное (сальниковая набивка из 3-х колец и вспомогательное манжетное уплотнение).
- Подшипниковые узлы: подшипники скольжения из стали с бронзовым напылением и PTFE-покрытием.
Материальное исполнение (Серия Ст)
- Проточная часть: конструкционная сталь Q235 (аналог Ст3).
- Ведущий и ведомый валы: сталь 45.
- Рабочие шестерни: легированная сталь 40Cr.
