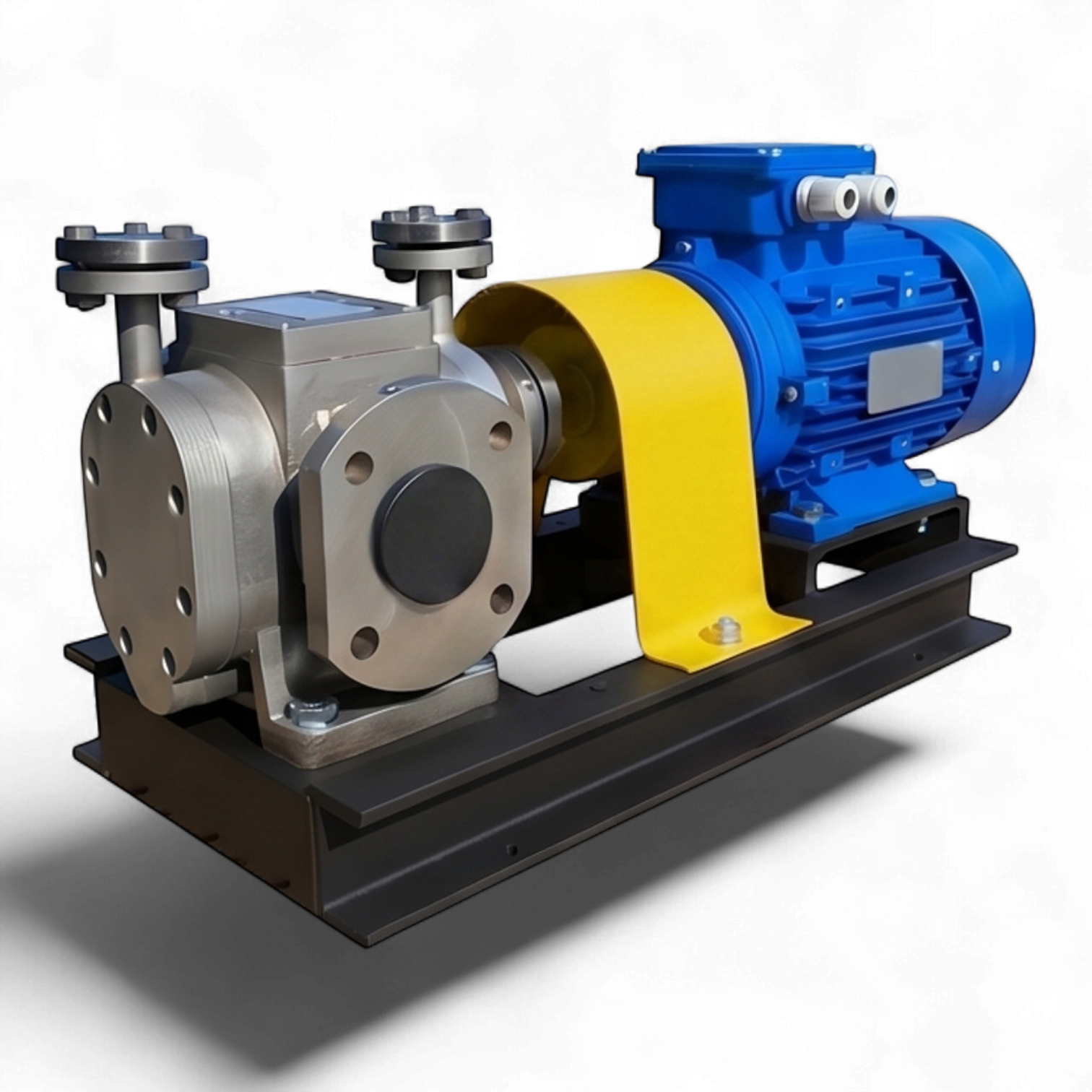

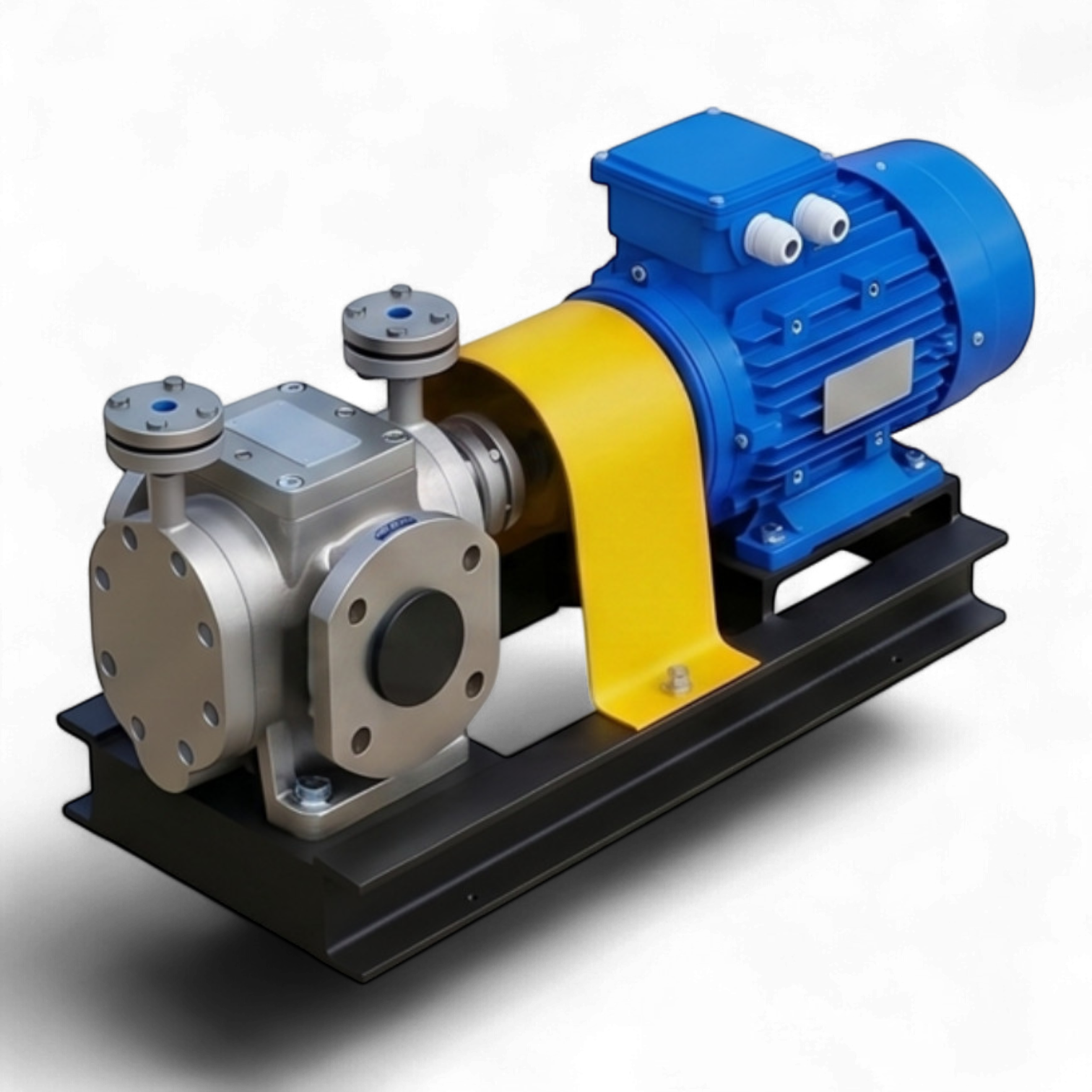

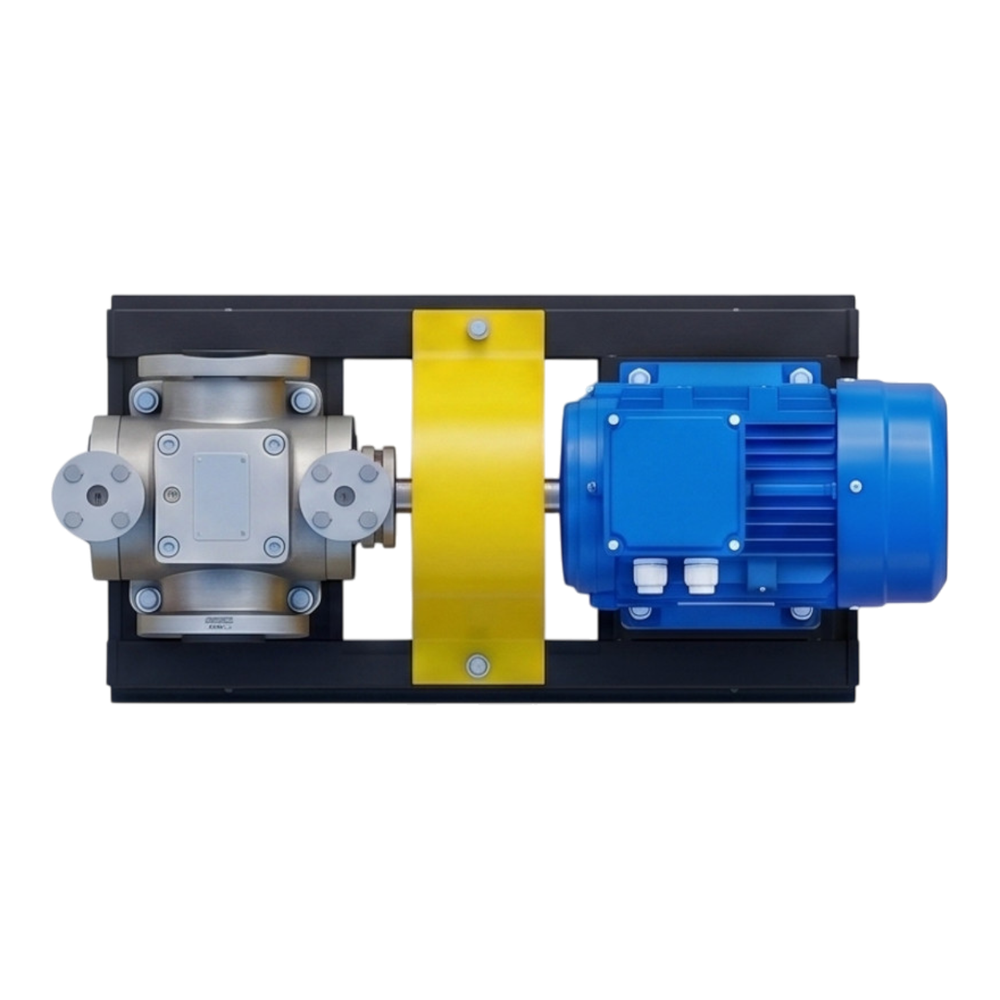

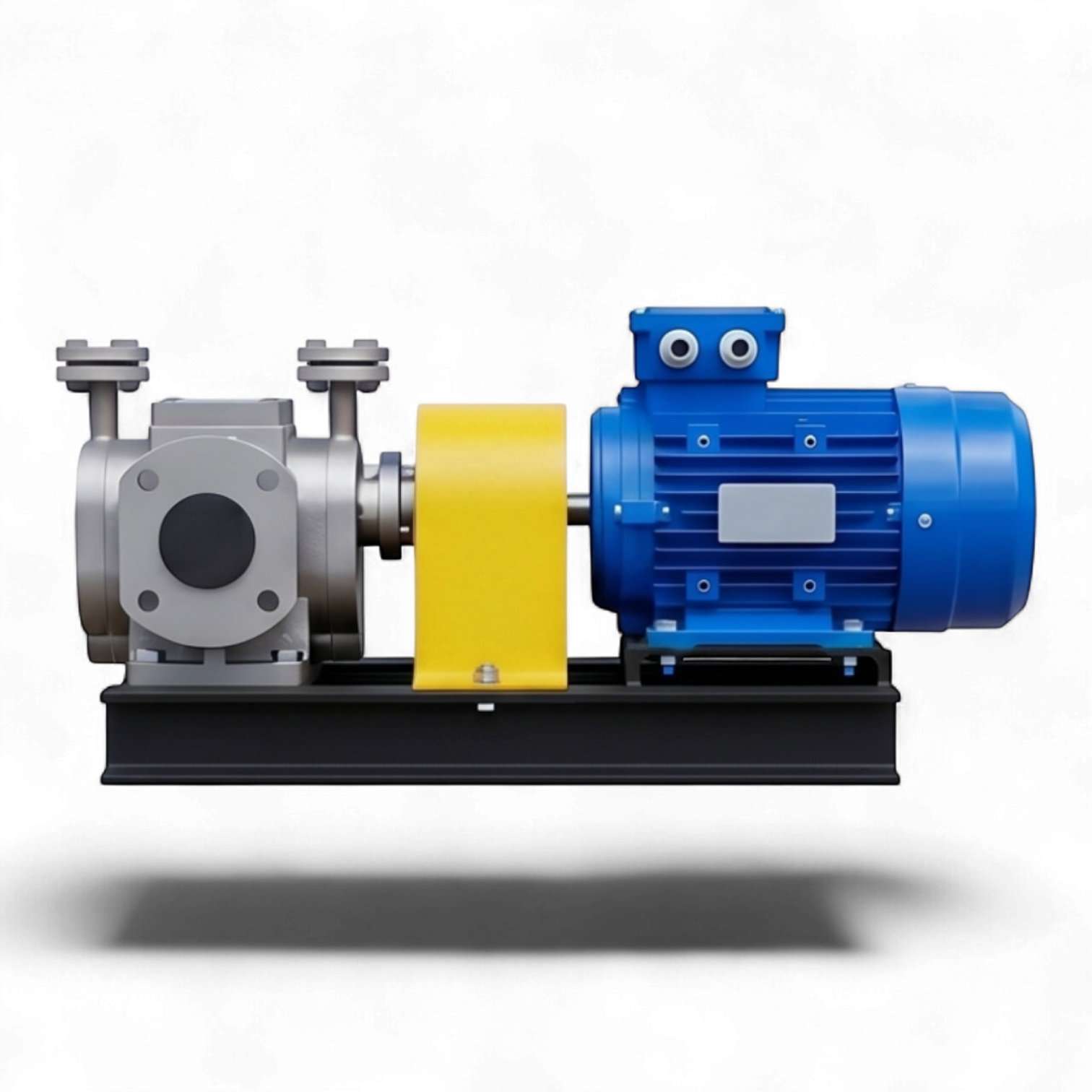

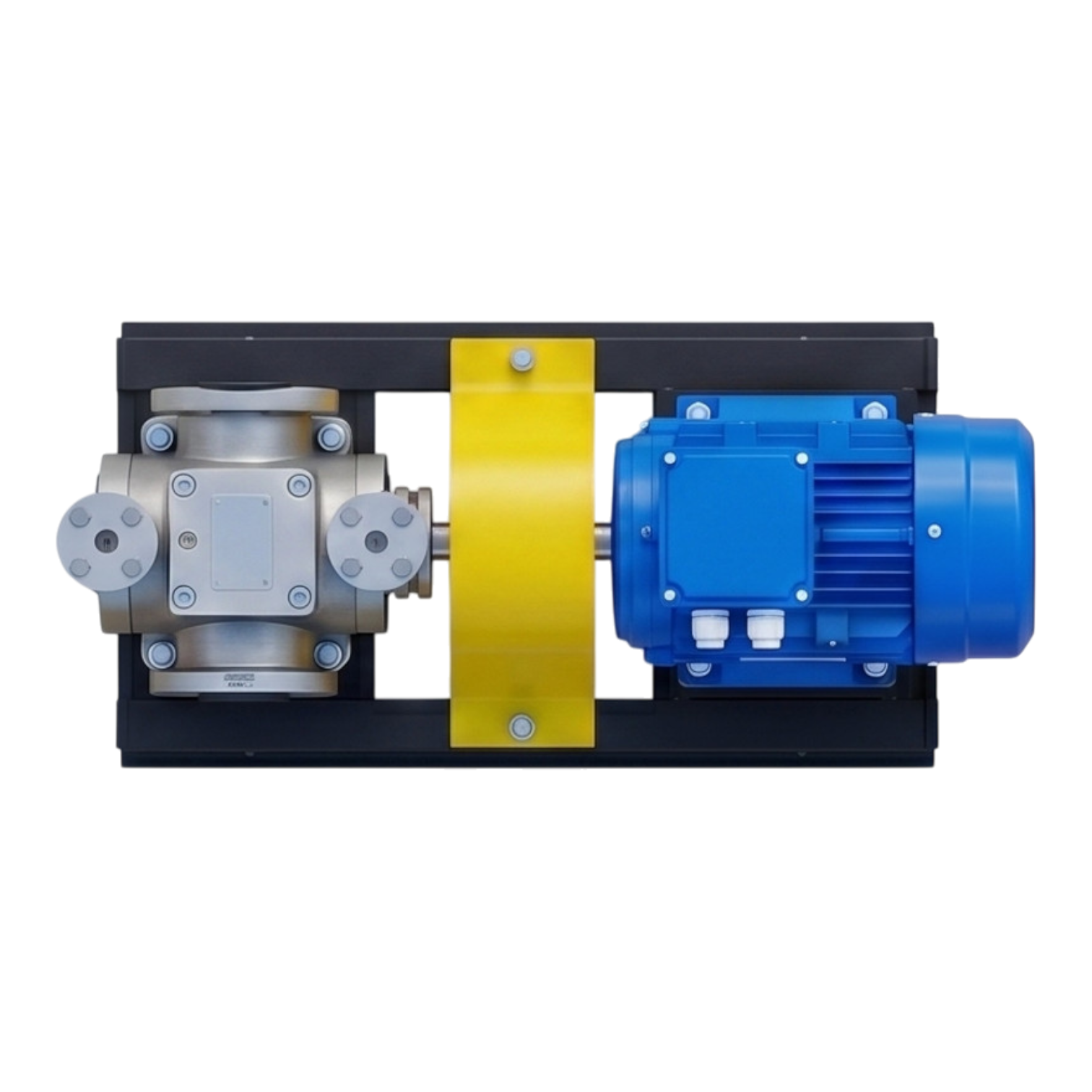

Техническое описание насосного агрегата НМШ Р-6-К-МР (246)
Промышленный шестеренный насосный агрегат серии НМШ Р-К предназначен для принудительного перемещения высоковязких и высокотемпературных сред в технологических линиях. Конструктивное исполнение с мотор-редуктором (МР) обеспечивает стабильный крутящий момент, необходимый для работы с жидкостями вязкостью до 20 000 сСт.
Конструктивные особенности и гидравлические параметры
Аппарат оснащен интегрированной рубашкой жидкостного обогрева, рассчитанной на избыточное давление до 10 атм. Наличие контура обогрева предотвращает кристаллизацию и потерю текучести перекачиваемого продукта. Проточная часть выполнена из коррозионностойкой стали AISI 304, что гарантирует химическую инертность к широкому спектру сред, включая мазут, битумные составы, клеевые основы и органические жиры.
Кинематическая схема базируется на использовании подшипников скольжения (композит: сталь с бронзовым напылением и PTFE-покрытием), что повышает надежность узла при экстремальных температурных нагрузках до +300°C. Герметизация вала реализована посредством комбинированного узла: трехколечной сальниковой набивки и вспомогательного манжетного уплотнения.
Технические характеристики и эксплуатационные условия
- Тип привода: мотор-редуктор с частотой вращения выходного вала 246 об/мин.
- Номинальная мощность электродвигателя: 0,75 кВт.
- Диапазон рабочих температур: от -40°C до +300°C.
- Допустимая вязкость среды: до 20 000 сСт (в исполнении МР).
- Высота самовсасывания: до 3 метров (параметр варьируется в зависимости от вязкости и частоты вращения).
- Материал вала: нержавеющая сталь 2Cr13.
- Присоединительные патрубки рубашки обогрева ориентированы вертикально.
Оборудование поставляется в сборе на раме. Возможна адаптация агрегата взрывозащищенным приводом для работы в зонах с повышенной категорией опасности.
