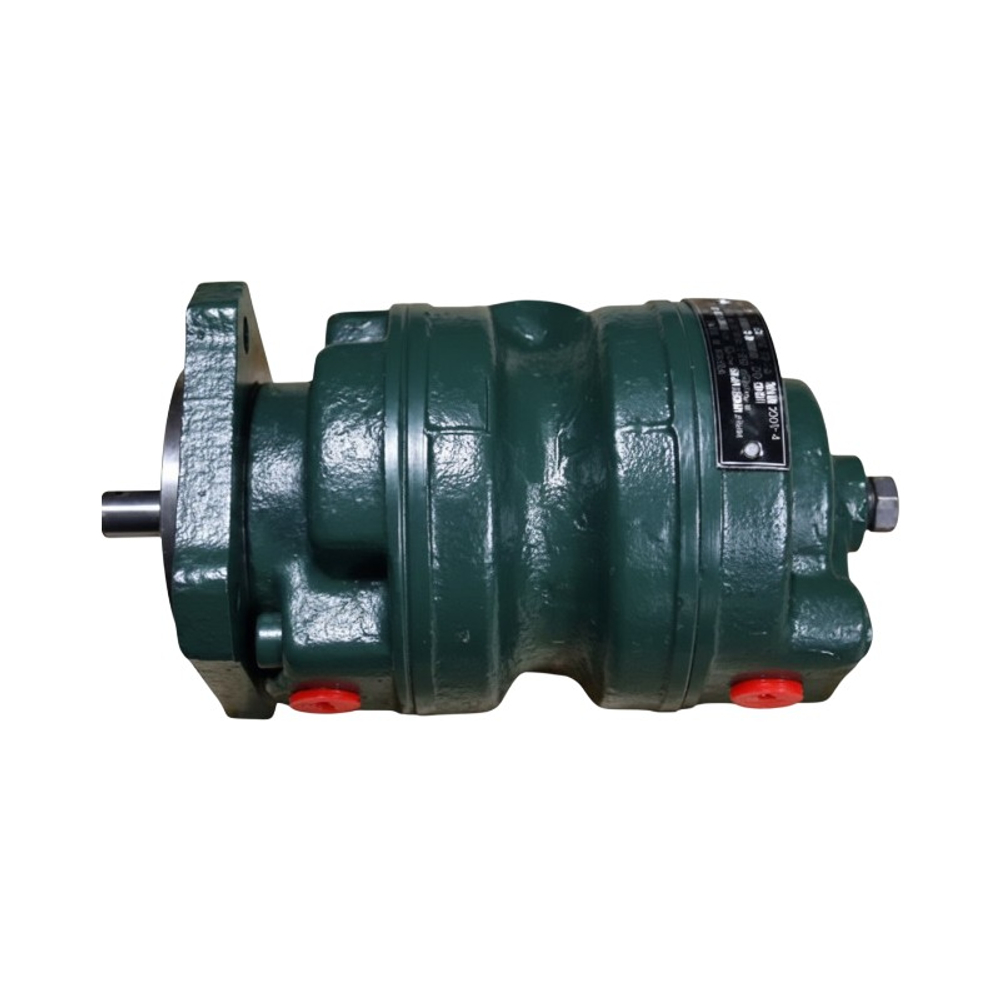

Описание пластинчатого насоса 3БГ12-41 (3,3/10)
Пластинчатый насос 3БГ12-41 (3,3/10) — это надежный нерегулируемый гидроагрегат с постоянным направлением потока, предназначенный для подачи минерального масла под давлением в гидравлические системы промышленного оборудования. Данная модель широко применяется в машиностроении для обеспечения работы смазочных узлов прессов и различных станков.
Основные преимущества и характеристики

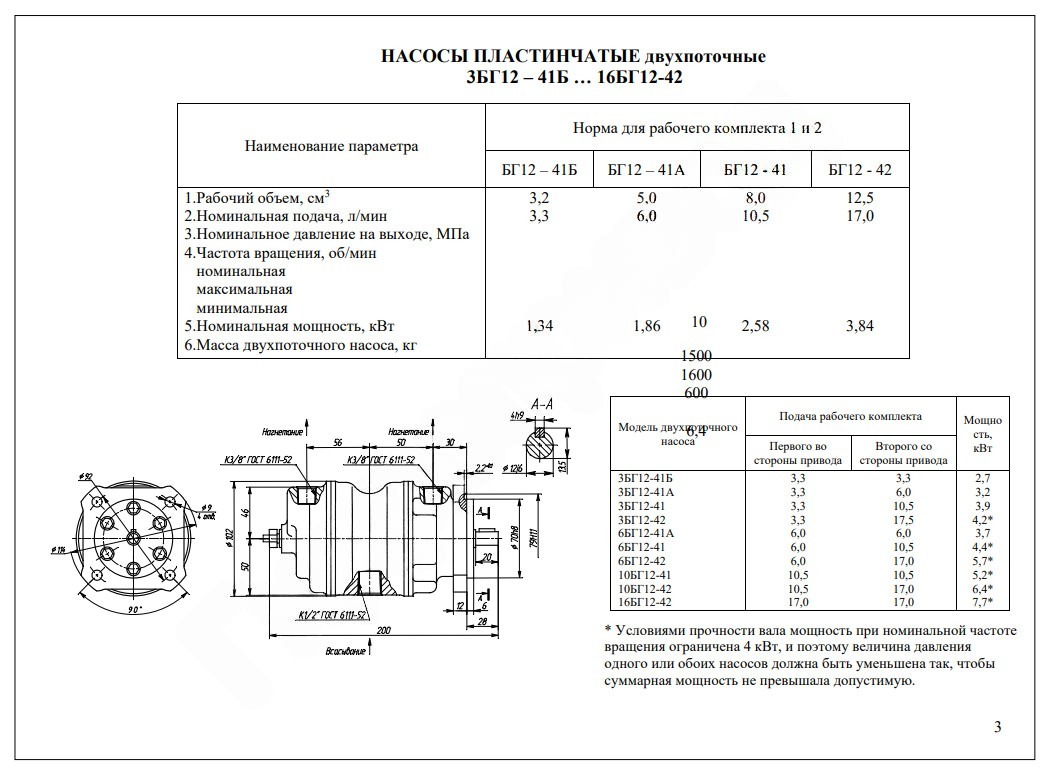

Насос отличается стабильной производительностью и долговечностью при соблюдении условий эксплуатации. Основные технические параметры устройства:
- Номинальная подача: 3,3/10 л/мин, что обеспечивает эффективную циркуляцию рабочей жидкости.
- Рабочее давление: Номинальное давление на выходе составляет 10 МПа.
- Частота вращения: Оптимальный режим работы достигается при 1500 об/мин.
- Направление вращения: Правое (по часовой стрелке со стороны вала).
- Конструкция: Компактное исполнение с массой 6,4 кг позволяет устанавливать агрегат в различных положениях.

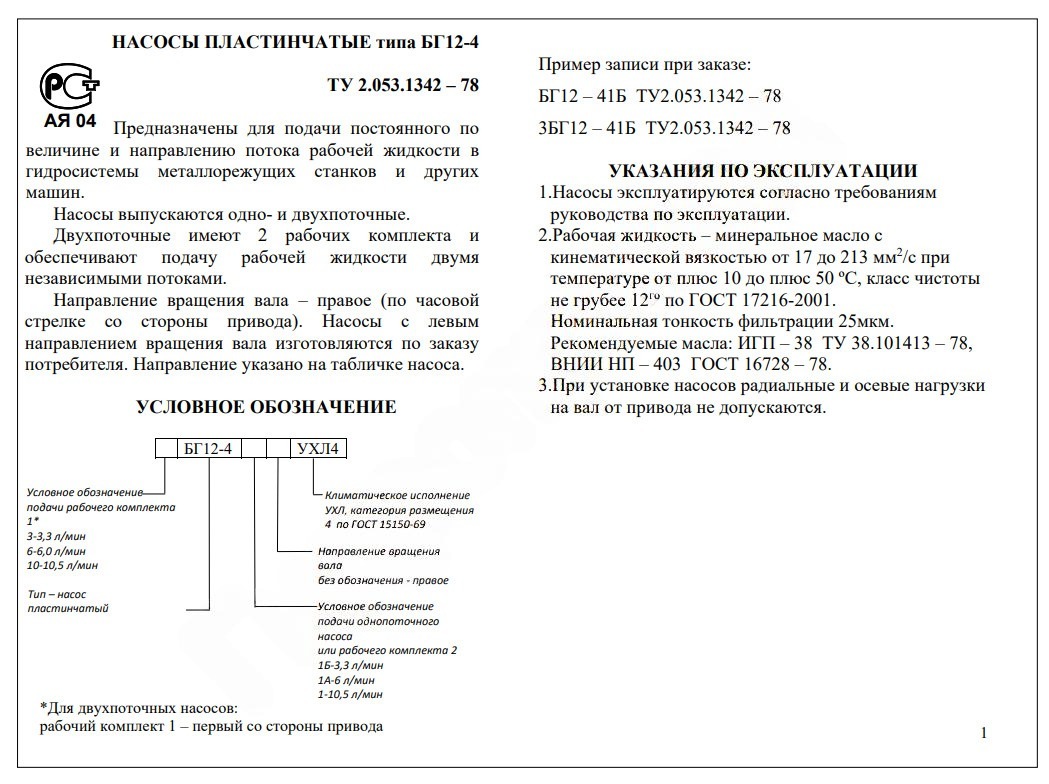

Требования к рабочей среде
Для бесперебойной работы насоса 3БГ12-41 необходимо использовать минеральные масла с кинематической вязкостью в диапазоне от 17 до 213 сСт. Температурный режим эксплуатации масла должен находиться в пределах от +10 до +50 °C. Особое внимание следует уделять чистоте жидкости: класс чистоты не ниже 12 по ГОСТ 17216-71, а необходимая тонкость фильтрации составляет 25 мкм.
Особенности монтажа и эксплуатации
Соединение насоса с приводным электродвигателем осуществляется через упругую муфту. При монтаже важно соблюдать соосность: радиальное смещение не должно превышать 0,1 мм, а угловое — 1°. Для защиты системы от перегрузок рекомендуется установка предохранительного клапана, настроенного на давление до 12,5 МПа.
Конструкция насоса предусматривает перемещение пластин в пазах ротора под действием центробежной силы, что гарантирует эффективное всасывание и нагнетание жидкости. Агрегат прост в обслуживании, однако требует использования только чистого масла и своевременной его замены при изменении вязкости или появлении загрязнений.
