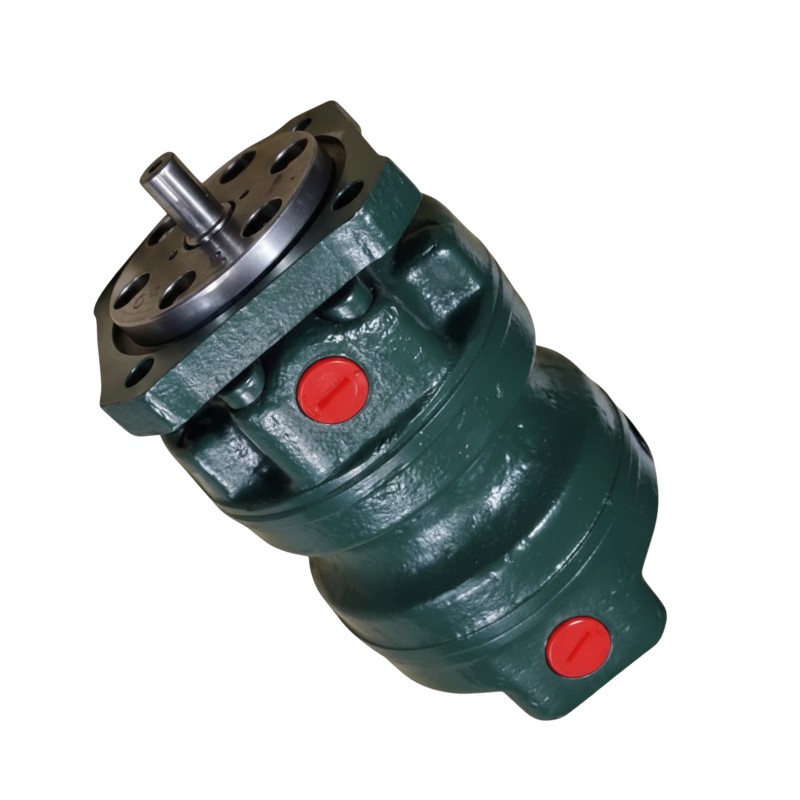

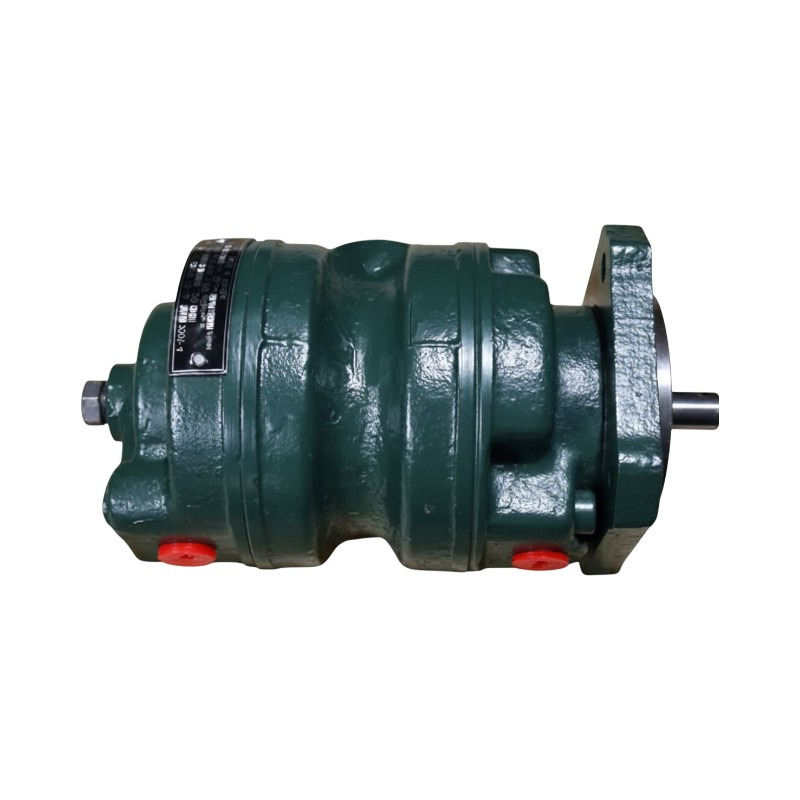

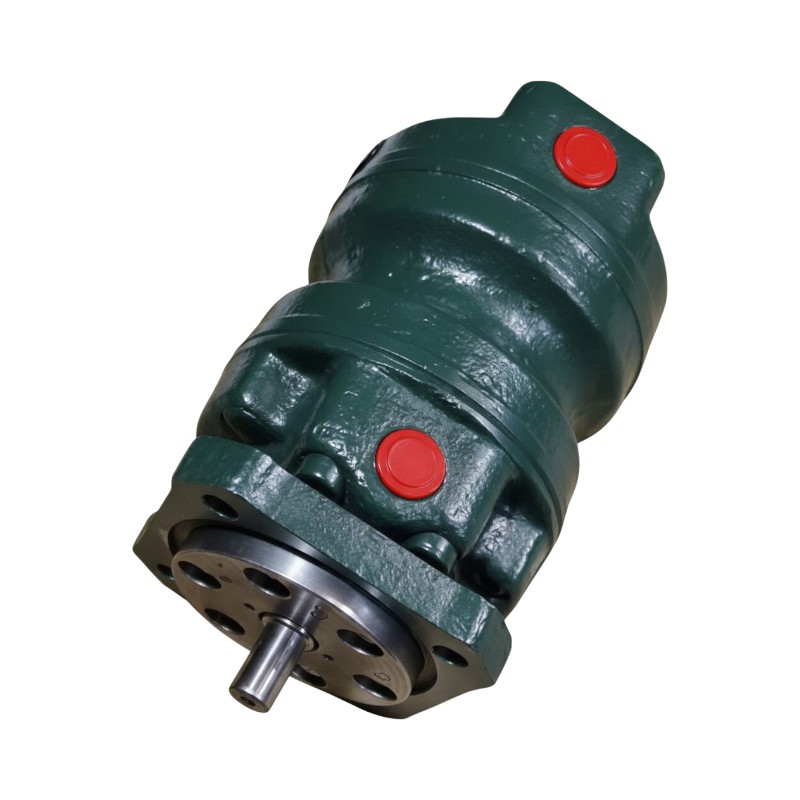

Описание пластинчатого насоса 3БГ12-41Б (3,3/3,3)
Пластинчатый насос 3БГ12-41Б представляет собой надежное гидравлическое устройство нерегулируемого типа, предназначенное для нагнетания рабочей жидкости в гидросистемы промышленного оборудования и металлорежущих станков. Данная модель обеспечивает стабильную подачу минерального масла под давлением, что критически важно для эффективной работы машиностроительных узлов и прессов.
Технические особенности и принцип работы

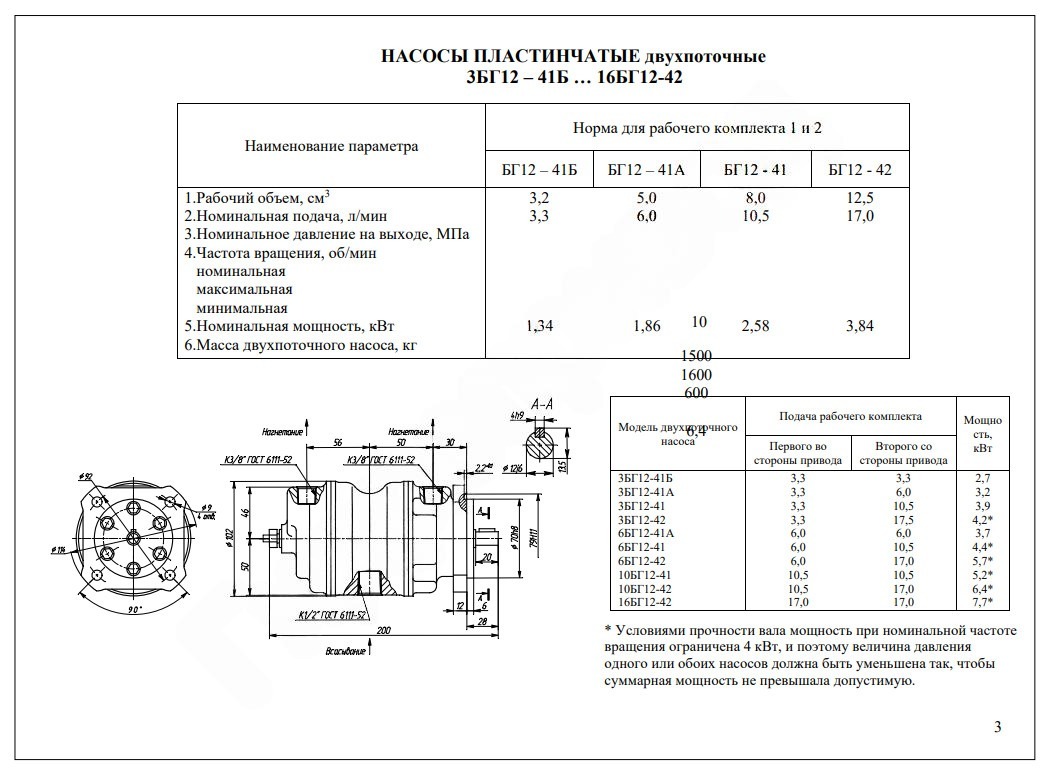

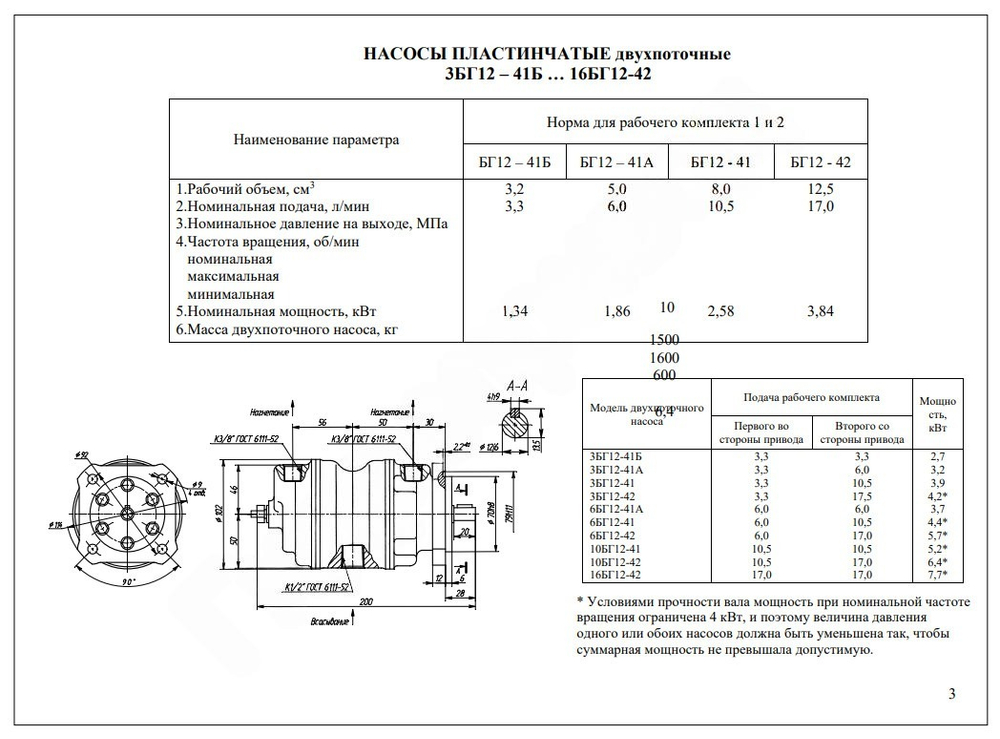

Насос относится к категории двухпоточных устройств с постоянным направлением потока. В основе его работы лежит вращение ротора с пластинами, которые под воздействием центробежной силы перемещаются в пазах, создавая области всасывания и нагнетания. Конструкция рассчитана на номинальную частоту вращения 1500 об/мин и обеспечивает подачу 3,3/3,3 л/мин при давлении на выходе до 10 МПа.

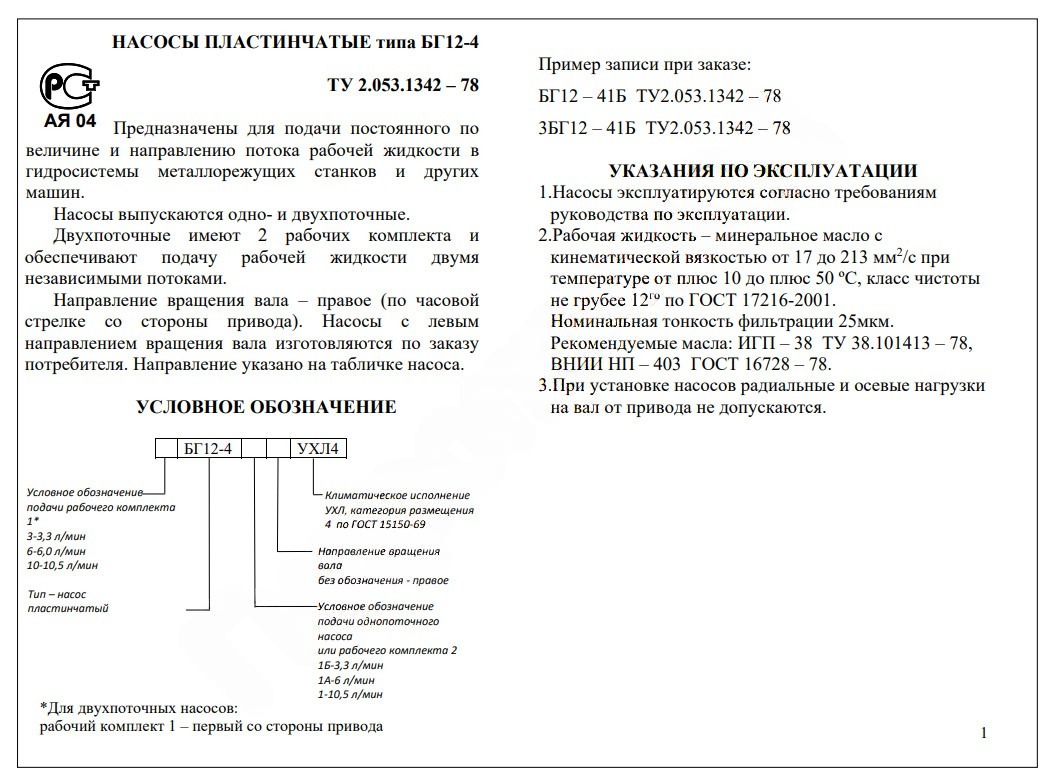

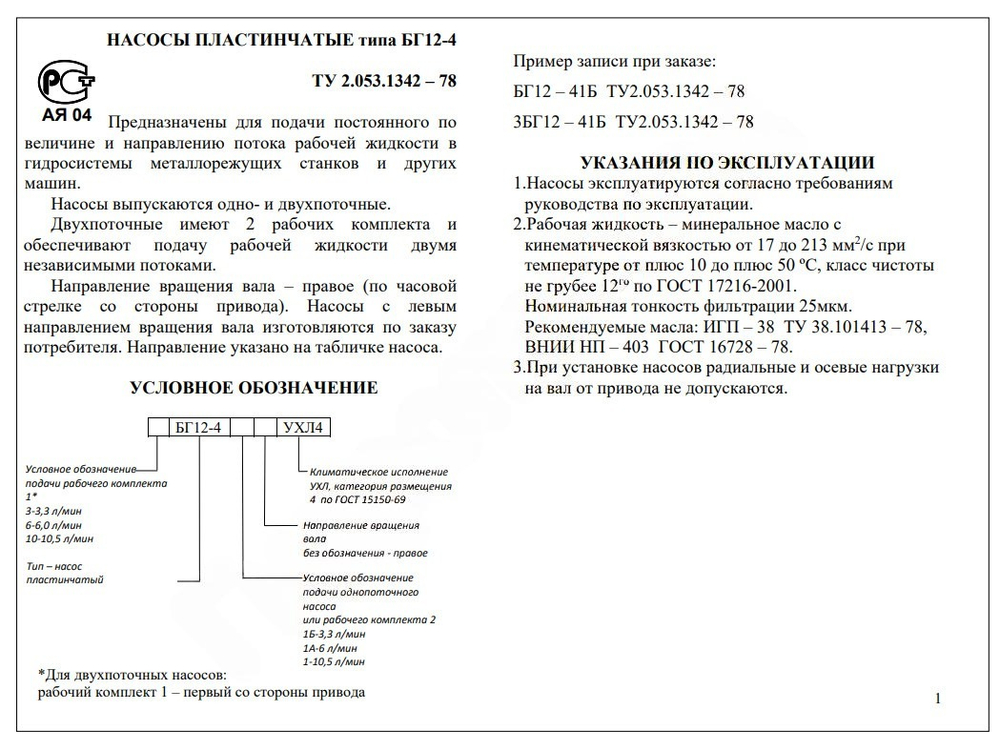

Эксплуатационные характеристики:
- Рабочая среда: Минеральные масла с кинематической вязкостью от 17 до 213 сСт.
- Температурный режим: Оптимальная работа обеспечивается при температуре масла от +10 до +50 °C.
- Чистота жидкости: Требуется тонкость фильтрации не менее 25 мкм для предотвращения преждевременного износа внутренних компонентов.
- Направление вращения: Правое (вал вращается по часовой стрелке со стороны привода).
- Масса: Компактный корпус весом 6,4 кг упрощает монтаж в ограниченном пространстве.
Рекомендации по монтажу и обслуживанию
Установка насоса возможна в любом положении. Соединение с приводным двигателем рекомендуется выполнять через упругую муфту для компенсации возможных осевых и угловых смещений. Для защиты системы от перегрузок обязательна установка предохранительного клапана, настроенного на давление до 12,5 МПа.
Регулярное обслуживание включает контроль чистоты масла и проверку герметичности соединений трубопроводов. Соблюдение правил эксплуатации гарантирует длительный срок службы и стабильность гидравлических параметров оборудования.
