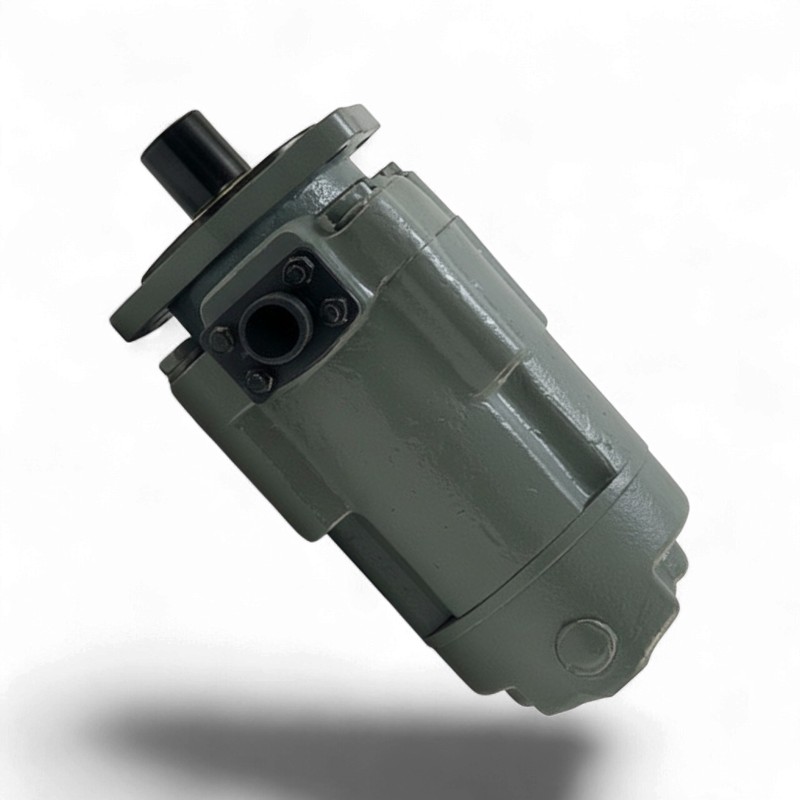

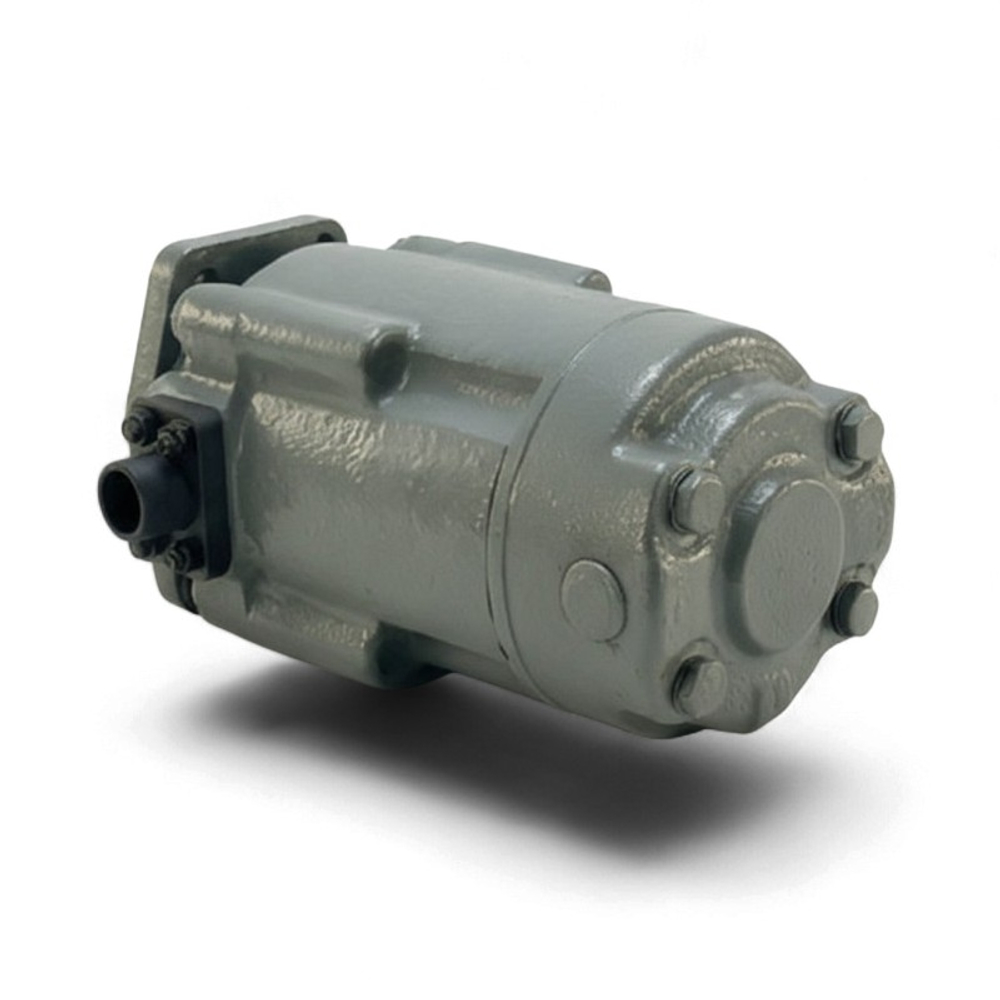

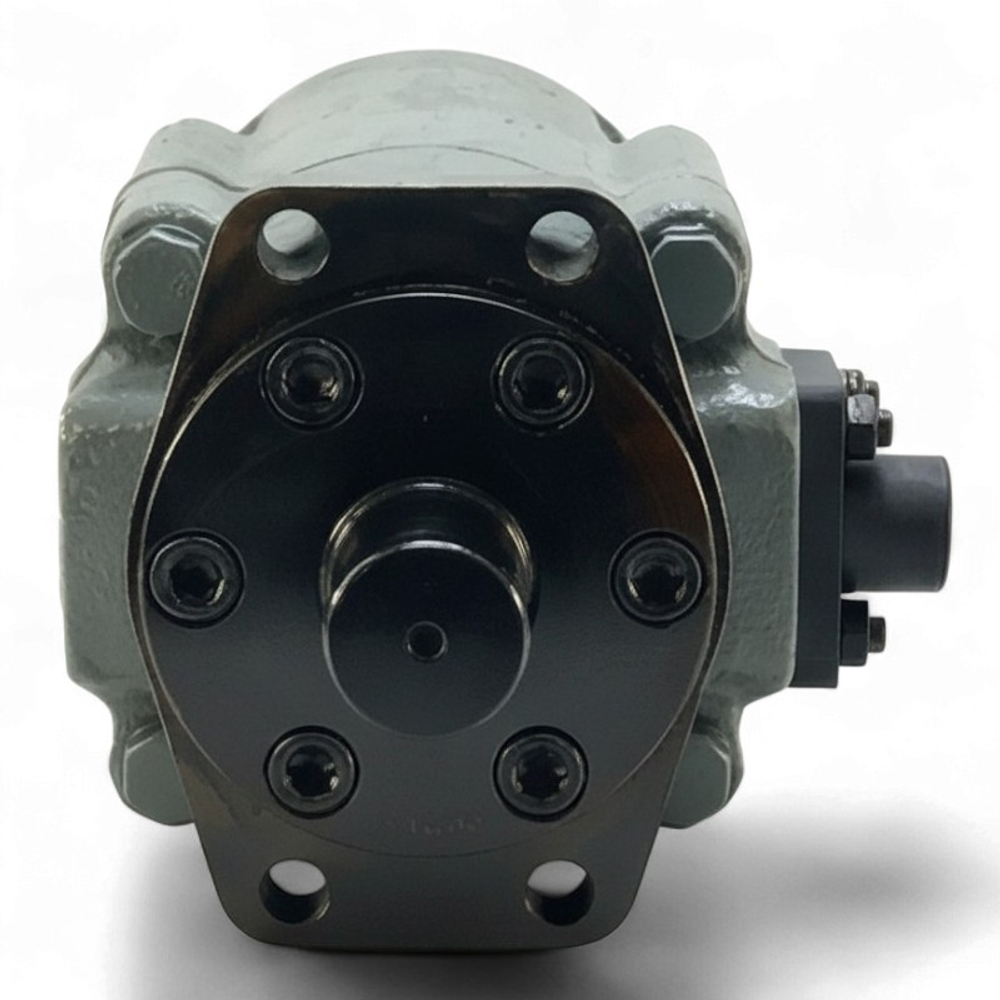

Пластинчатый насос 70Г12-26АМ (69,9/200л.)

Пластинчатый насос 70Г12-26АМ (69,9/200л.)

Технические характеристики

Описание и принцип работы

Пластинчатые насосы серии Г12 являются двухпоточными, нерегулируемыми и работают с постоянным направлением потока масла. Они предназначены для подачи под давлением чистого минерального масла в гидравлические системы станков и других машин. Двухпоточные модели обеспечивают подачу минерального масла двумя независимыми потоками.

Рабочий вал через шлицы приводит ротор в движение, и пластины под воздействием центробежных сил и давления находятся в постоянном прижатом состоянии к статорному кольцу. Образующиеся камеры между пластинами и статором во время соединения с окнами всасывания увеличивают объем и наполняются рабочей жидкостью, а при соединении с окнами нагнетания уменьшают его и выталкивают жидкость.

Рекомендации по монтажу и эксплуатации

• Насос может быть установлен в горизонтальном или вертикальном положении.
• Передача вращения осуществляется с помощью упругой или полиамидной муфты с обеспечением соосности валов не более 0,1 мм.
• Для защиты от повреждений рекомендуется установить предохранительный клапан, соответствующий производительности насоса.
• Объем гидравлического бака должен быть в два-три раза больше производительности насоса в минуту.
• Перед первым запуском насос необходимо заполнить рабочей жидкостью, а регулировка предохранительного клапана должна быть установлена на ноль.
