Технические характеристики
| Номинальная подача, л/мин | 9,5 / 204,2 |
| Номинальное давление на выходе, МПа | 6,3 |
| Частота вращения, об./мин. | 960 |
| Масса, кг | 55 |
| Тип насоса | Пластинчатый нерегулируемый |
| Конструктивное исполнение | Двухпоточный |
| Тонкость фильтрации, мм | 0,025 |
| Вязкость минерального масла, сСт | 17-400 |
| Температура рабочей среды | от +10 до +50 °С |
| Направление вращения вала | Правое (стандарт) |

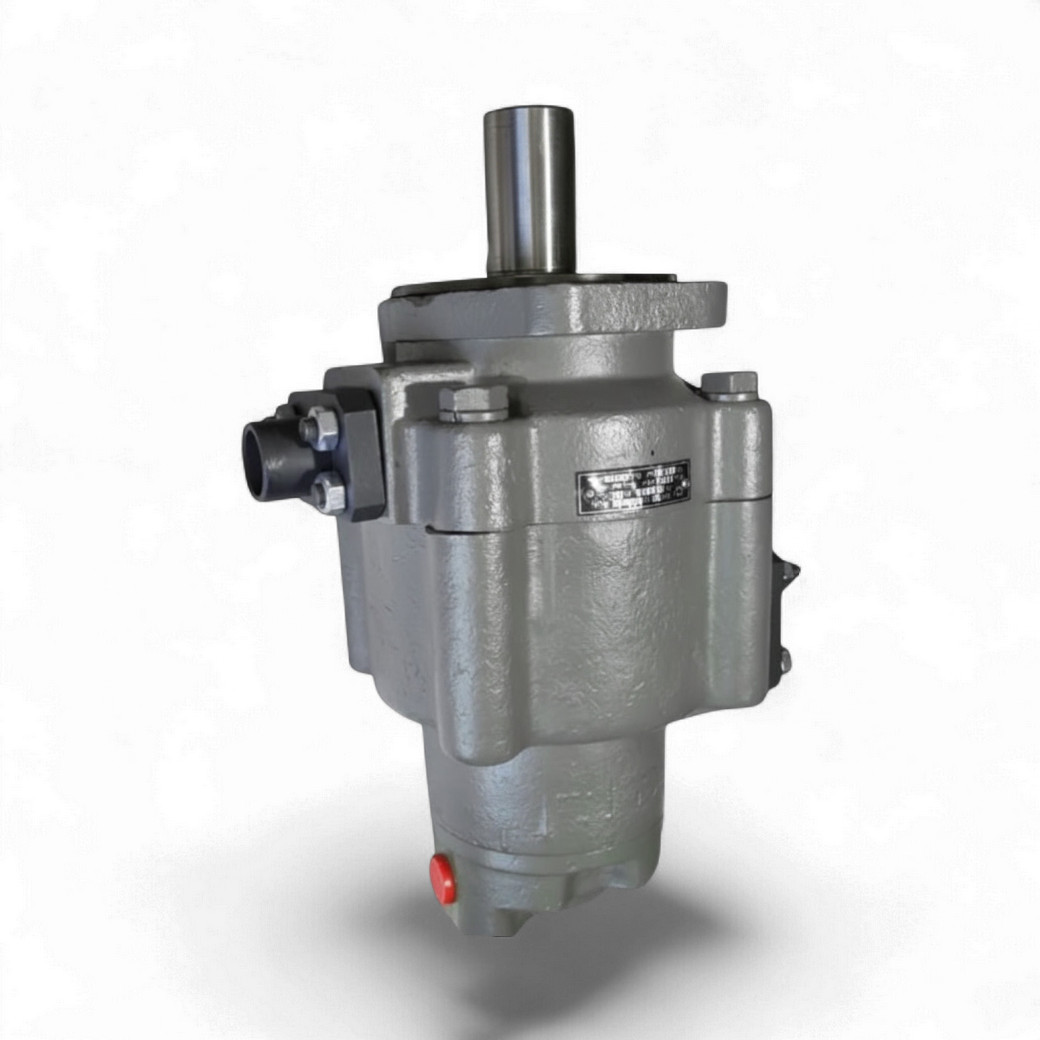

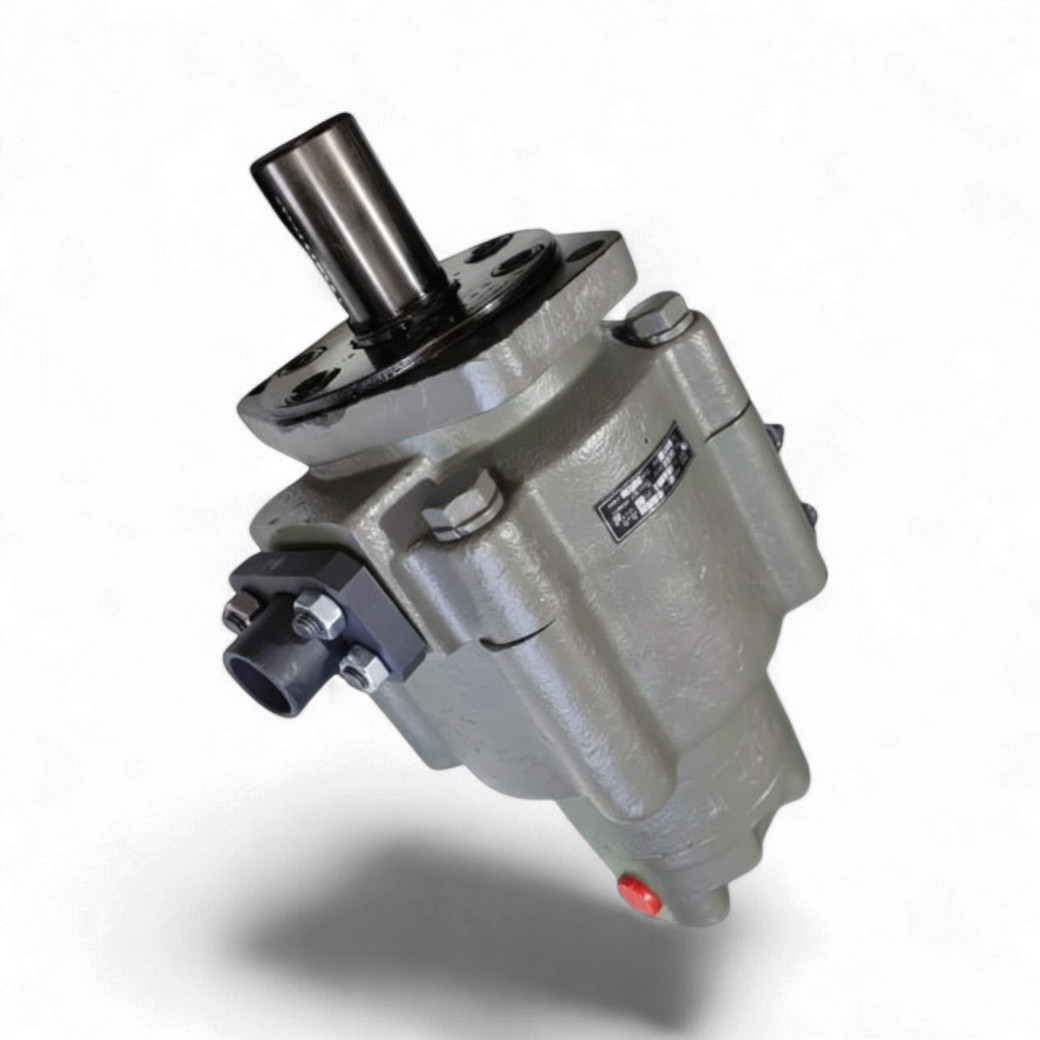

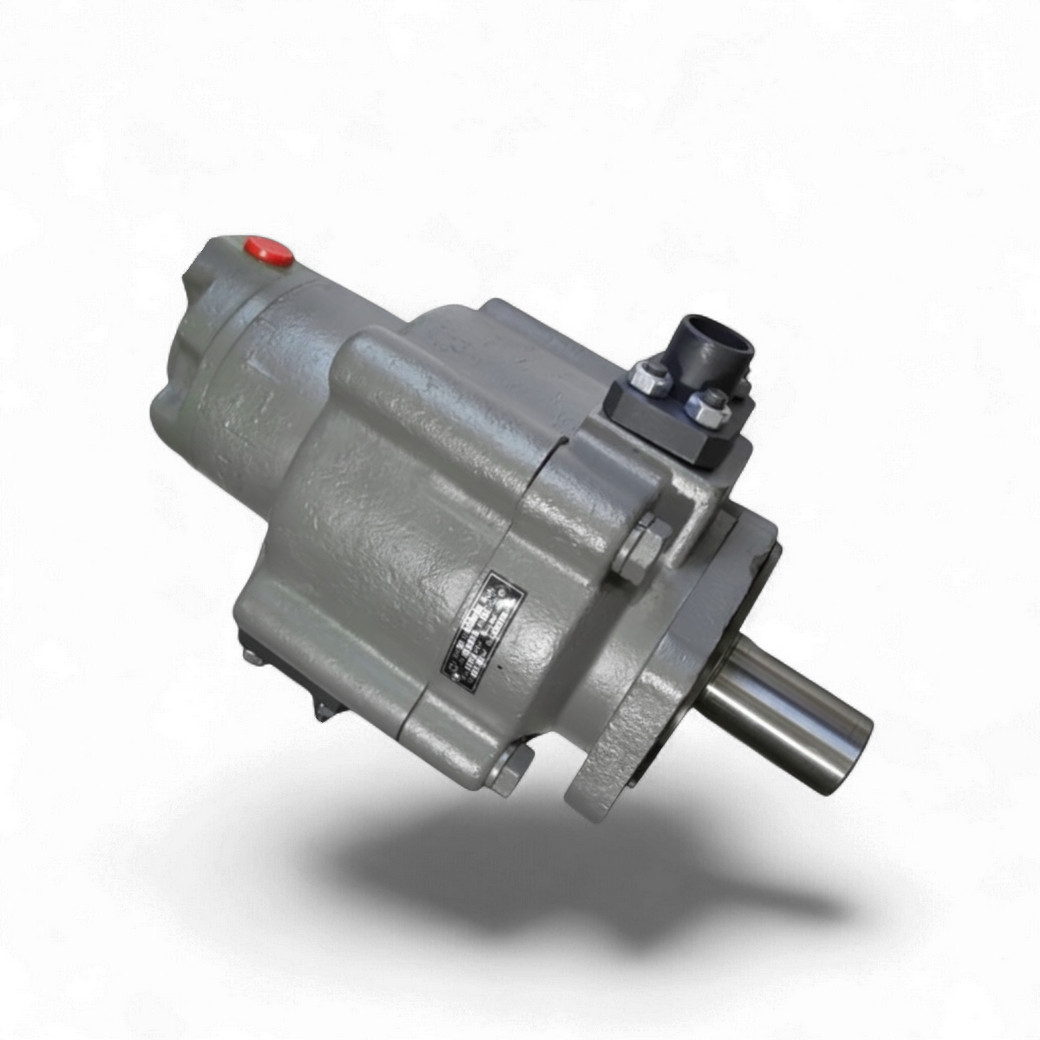

Пластинчатые насосы серии Г12-...М являются двухпоточными, нерегулируемыми и работают с постоянным направлением потока масла. Они предназначены для подачи под давлением чистого минерального масла в гидравлические системы станков и других машин. Двухпоточные модели обеспечивают подачу минерального масла двумя независимыми потоками.
Рабочие характеристики насосов: они предназначены для чистых минеральных масел с вязкостью от 17 до 400 сСт, при температуре масла от +10 до +50 °С и температуре окружающей среды от 0 до +40 °С. Входящее в насос масло должно быть отфильтровано от частиц размером более 0,025 мм.
Вал насоса вращается вправо. По специальному запросу насосы могут быть изготовлены с левым направлением вращения вала. При монтаже важно учитывать, что неправильное подключение может привести к повреждению рабочей камеры, в результате чего теряется герметичность. Проверка направления вращения осуществляется на короткий срок - не более 5 секунд, визуально следя за вращением крыльчатки электродвигателя.
По принципу работы насос Г12-2 аналогичен насосам НПл. Рабочий вал через шлицы приводит ротор в движение, и пластины под воздействием центробежных сил и давления находятся в постоянном прижатом состоянии к статорному кольцу. Образующиеся камеры между пластинами и статором во время соединения с окнами всасывания увеличивают объем и наполняются рабочей жидкостью, а при соединении с окнами нагнетания уменьшают его и выталкивают жидкость.
Насос может быть установлен в горизонтальном или вертикальном положении. Передача вращения осуществляется с помощью упругой или полиамидной муфты, с обеспечением соосности валов не более 0,1 мм. Для защиты от повреждений рекомендуется установить предохранительный клапан, соответствующий производительности насоса.
