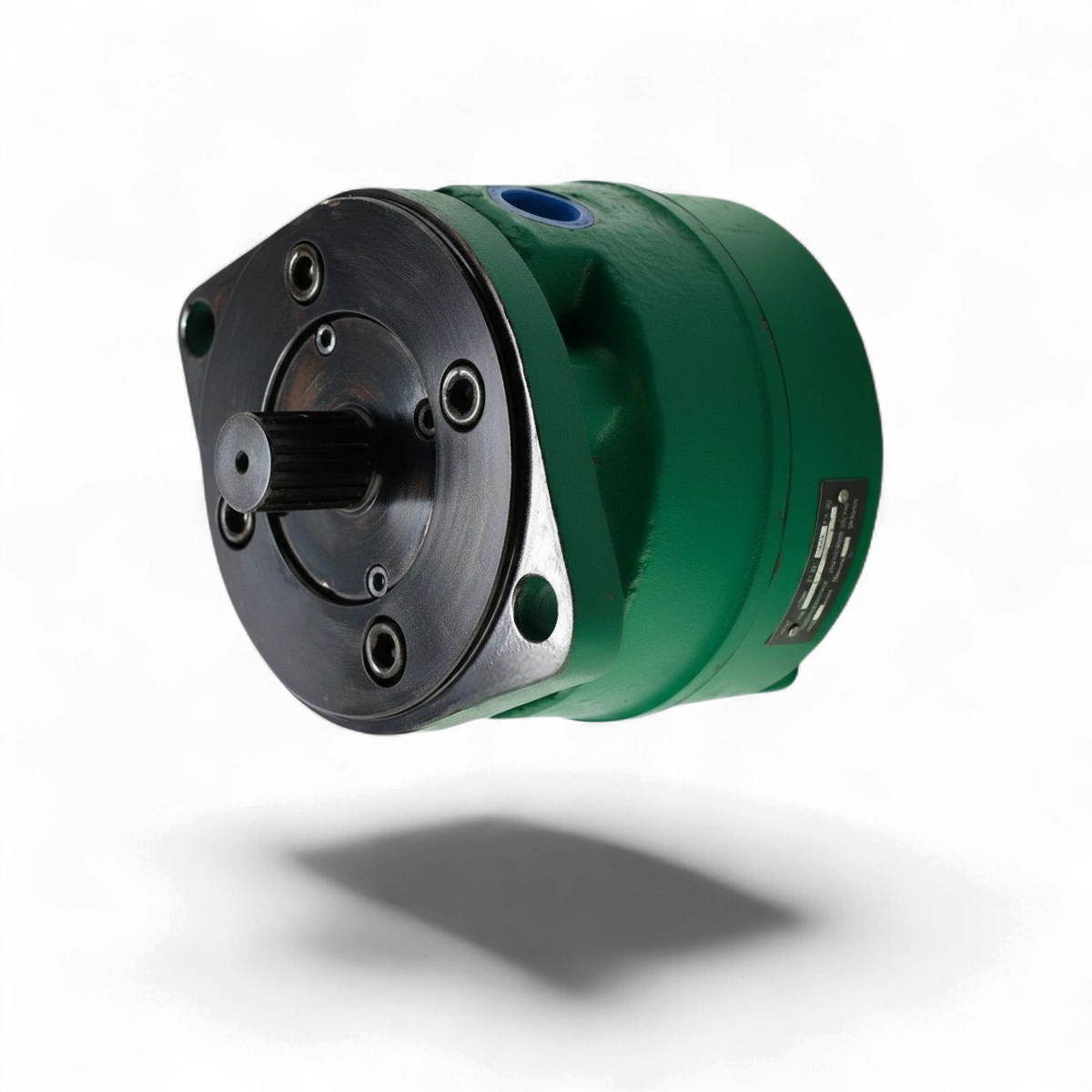

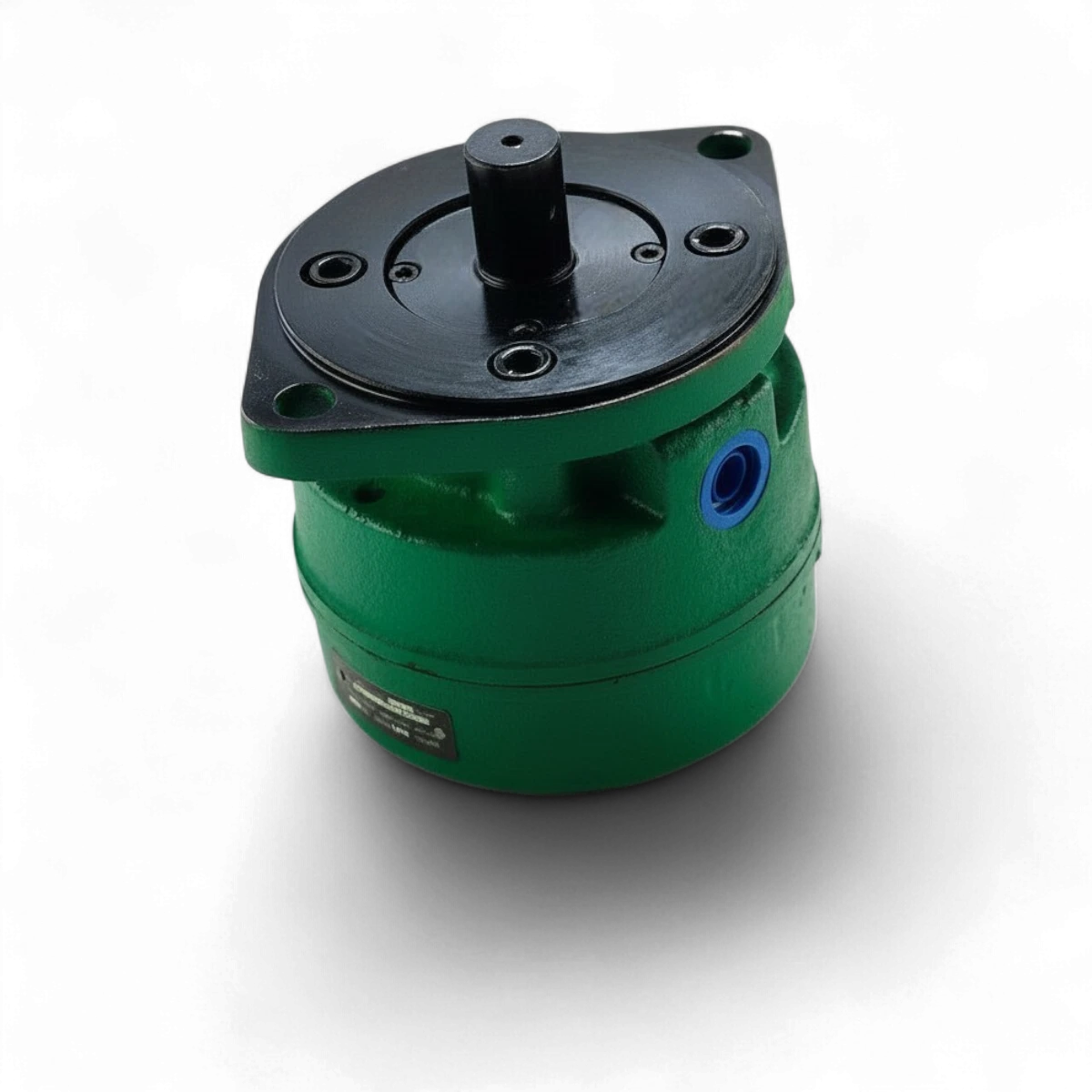

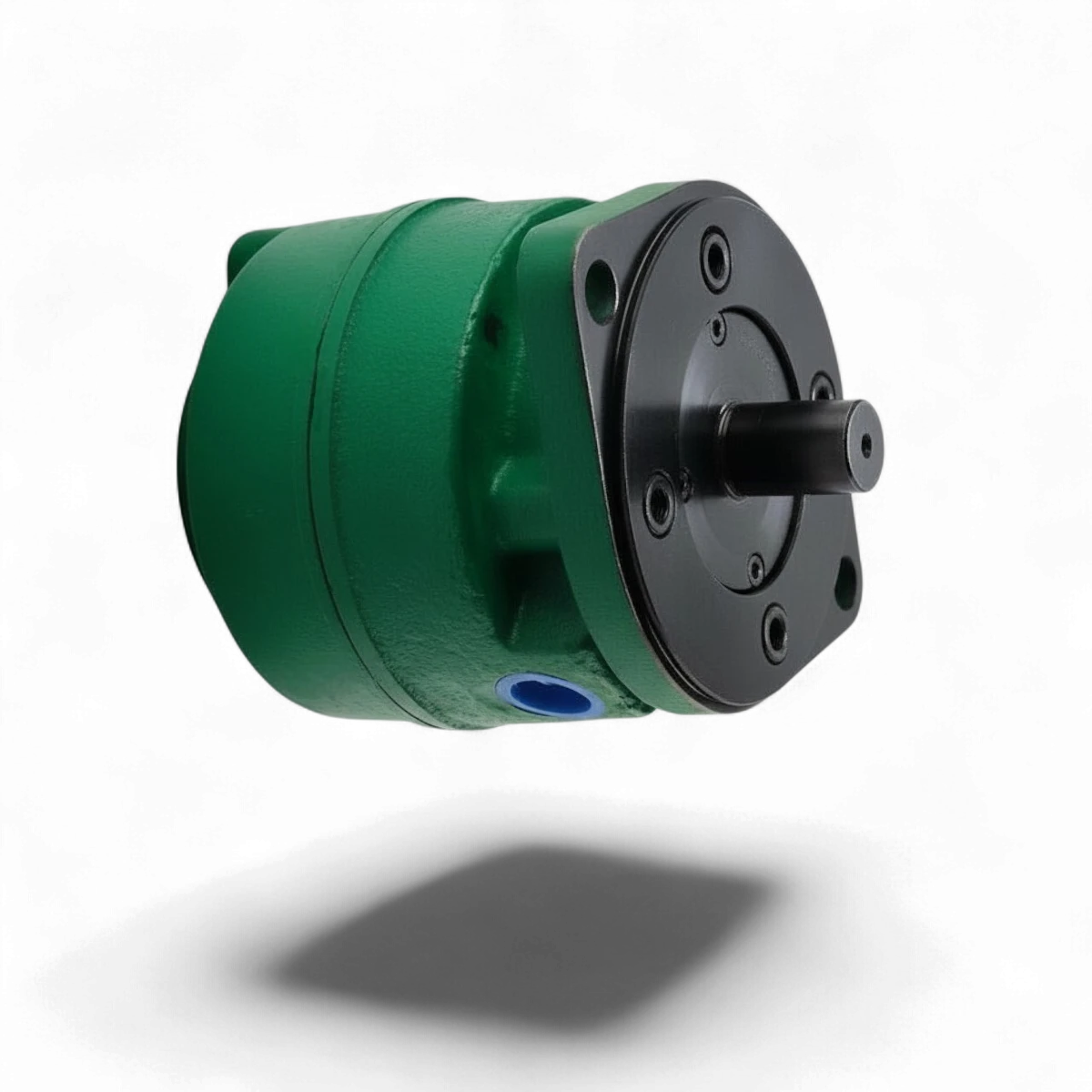

Пластинчатый насос Г12-24М (70л.)
Пластинчатые насосы модели Г12-24М относятся к типу насосов постоянной производительности центробежного класса (лопастные). Они широко применяются в машиностроении, гидросистемах металлорежущих и деревообрабатывающих станков, а также в других устройствах, где требуется поддержание рабочего давления до 6,3 МПа и обеспечение постоянного потока рабочей жидкости.
Технические характеристики
| Параметр | Значение |
|---|---|
| Номинальная подача, л/мин | 70 |
| Номинальное давление на выходе, МПа | 6,3 |
| Частота вращения, об/мин | 960 |
| Масса, кг | 25 |
| Кинематическая вязкость масла, мм²/с | 26–214 |
| Температура рабочей жидкости, °C | от -10 до +60 |
| Тонкость фильтрации, мкм | 25 |
| Климатическое исполнение | УХЛ (ГОСТ 15150-69) |
Особенности эксплуатации
Насосы Г12-24М предназначены для работы на чистых минеральных маслах (рекомендуются ИГП 30 и ИГП 38). Класс чистоты жидкости должен быть не ниже 12 по ГОСТ 17216-71.
Стандартное исполнение предполагает правое направление вращения вала. При монтаже необходимо обеспечить соосность валов насоса и электродвигателя (допуск не более 0,1 мм) и использовать упругую муфту. Насос может устанавливаться как горизонтально, так и вертикально.
Для защиты системы обязательна установка предохранительного клапана, настроенного в соответствии с производительностью насоса. Перед первым пуском корпус насоса необходимо заполнить рабочей жидкостью.
