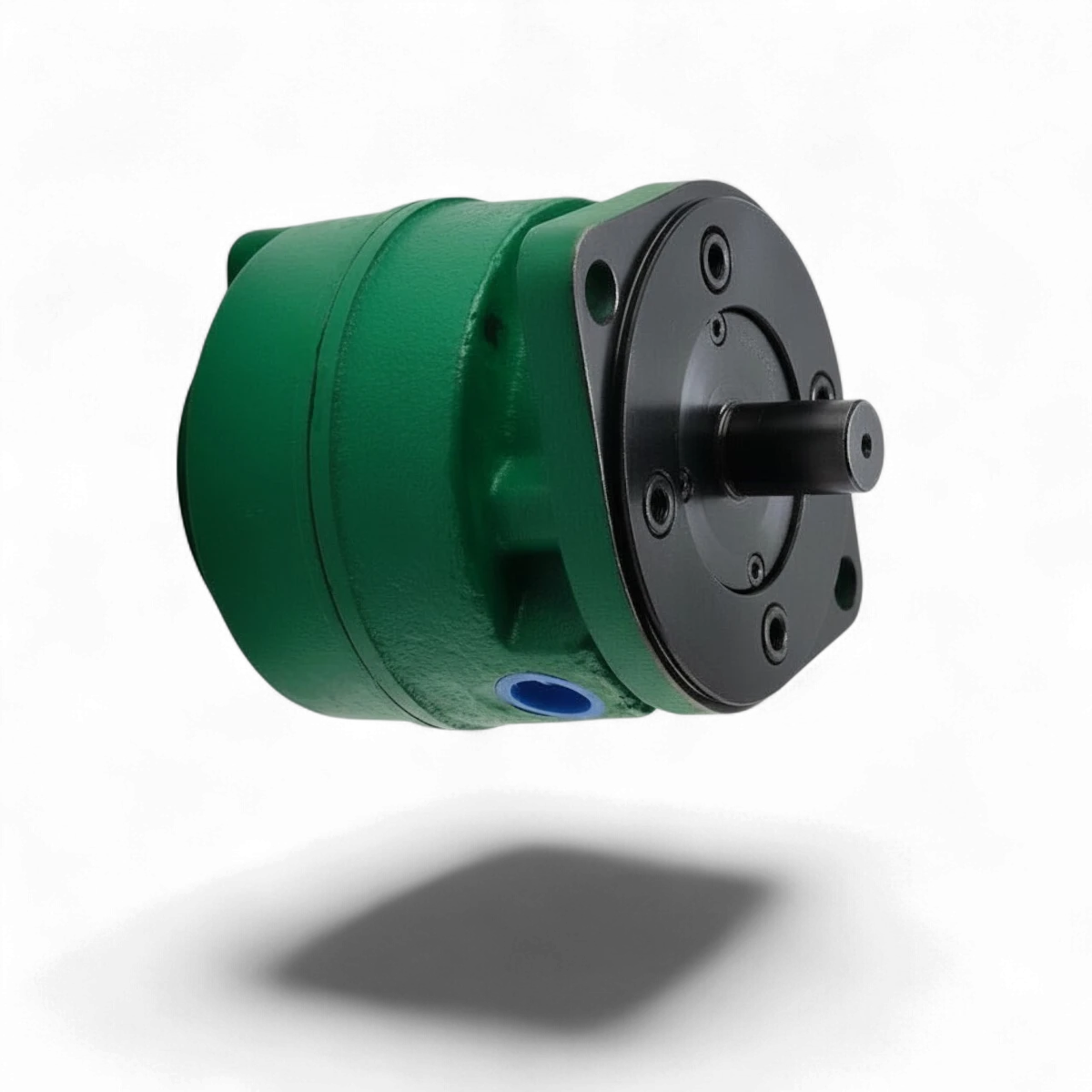

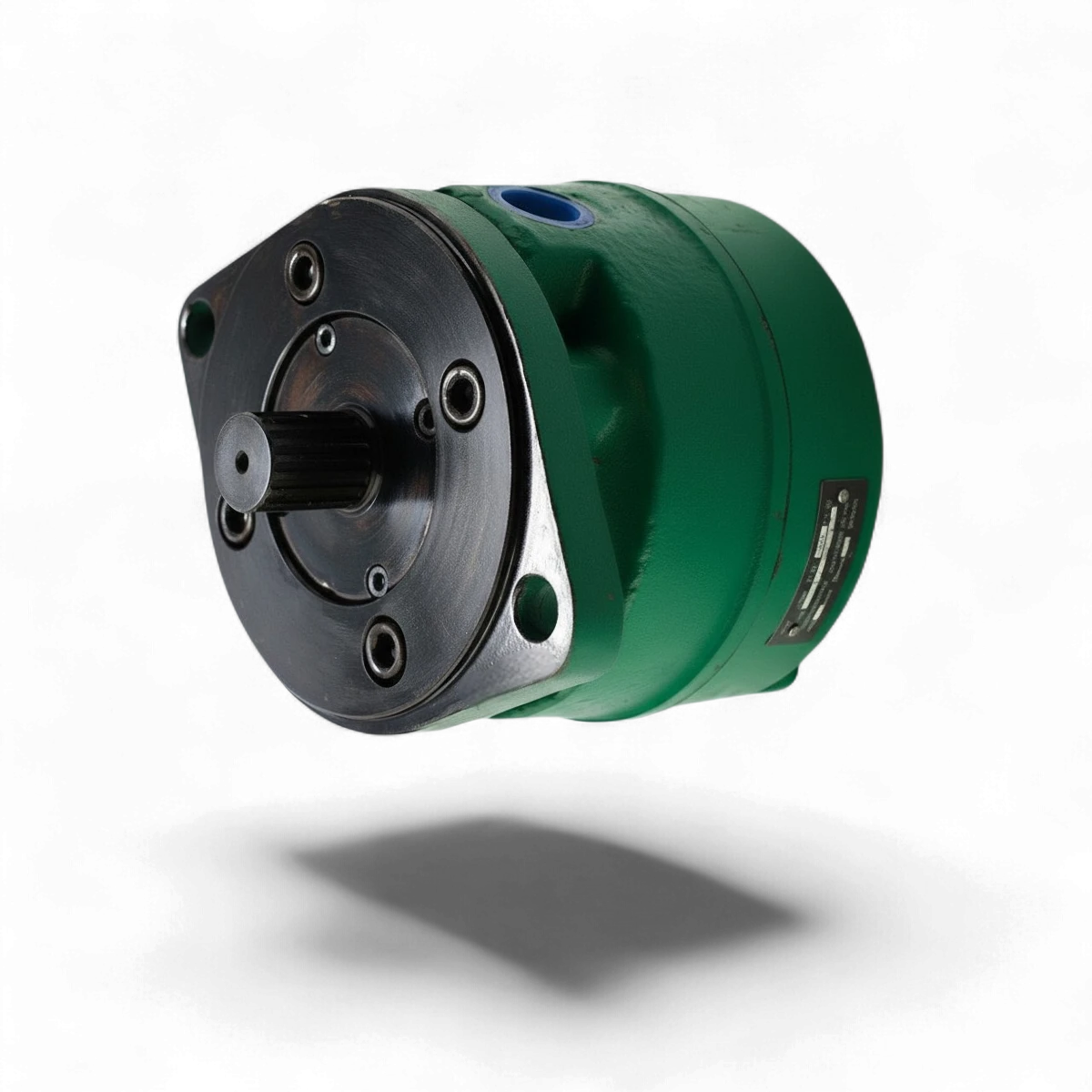

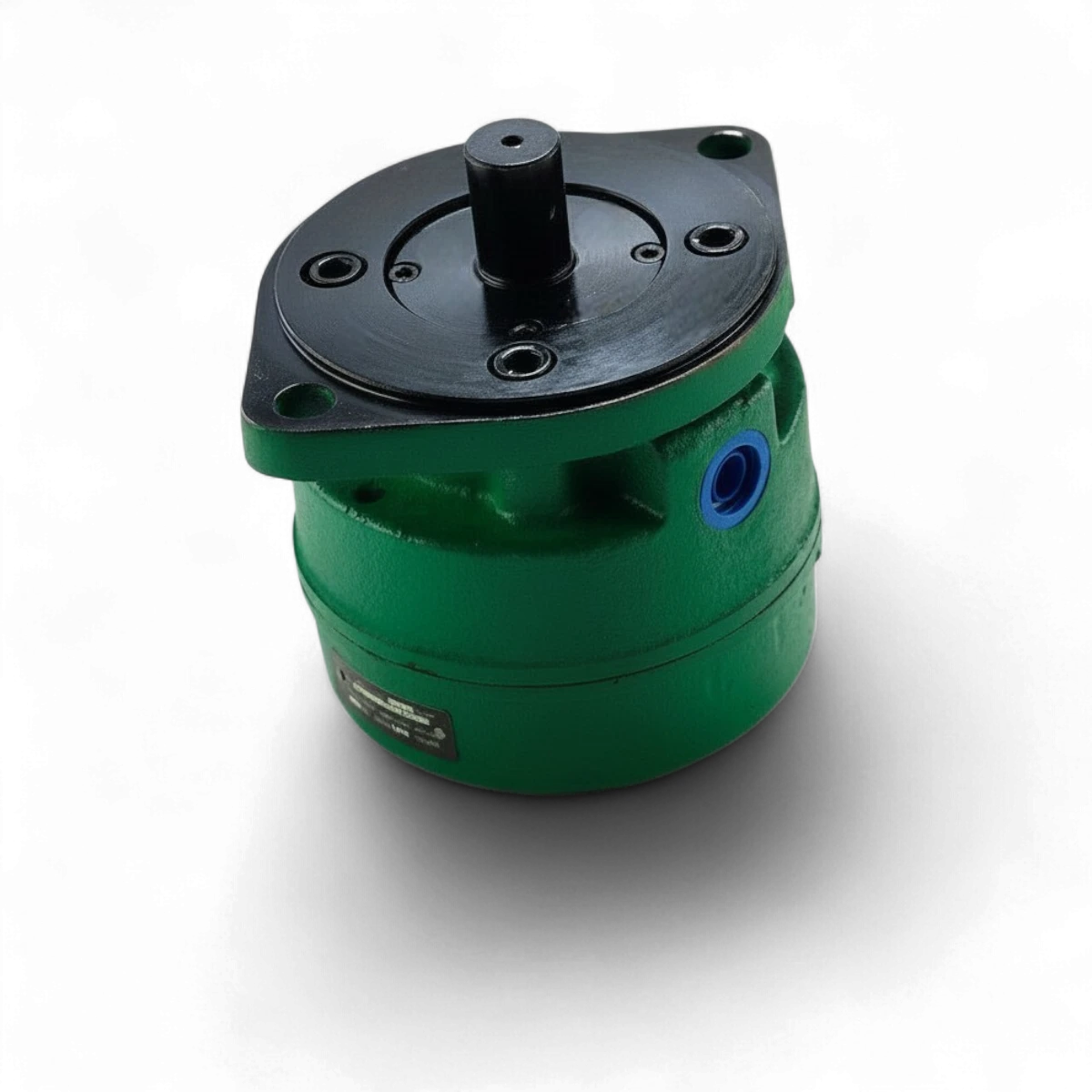

Описание и характеристики пластинчатого насоса Г12-25АМ
Пластинчатые насосы модели Г12-25АМ относятся к типу лопастных насосов постоянной производительности. Они широко применяются в машиностроении, гидросистемах металлорежущих и деревообрабатывающих станков, где требуется поддержание рабочего давления до 6,3 МПа и стабильный объемный поток минерального масла.
| Характеристика | Значение |
|---|---|
| Номинальная подача | 100 л/мин |
| Номинальное давление на выходе | 6,3 МПа |
| Частота вращения | 960 об/мин |
| Масса | 22 кг |
| Тип насоса | Пластинчатый (лопастной) |
| Количество потоков | Однопоточный |
| Направление вращения | Правое (стандарт) |
| Кинематическая вязкость масла | 26-214 мм²/с |
| Тонкость фильтрации | 25 мкм |
| Рабочая температура | от -10°C до +60°C |
| Климатическое исполнение | УХЛ |
Насосы предназначены для работы на чистых минеральных маслах (рекомендуются ИГП 30 и ИГП 38). Чистота жидкости должна быть не ниже 12 класса по ГОСТ 17216-71. Конструкция насоса включает статор, ротор с пластинами и систему распределительных дисков. При вращении вала пластины прижимаются к статору, образуя камеры переменного объема, что обеспечивает всасывание и нагнетание жидкости.
Монтаж возможен в горизонтальном и вертикальном положении с использованием упругих муфт для обеспечения соосности валов (допуск не более 0,1 мм).
