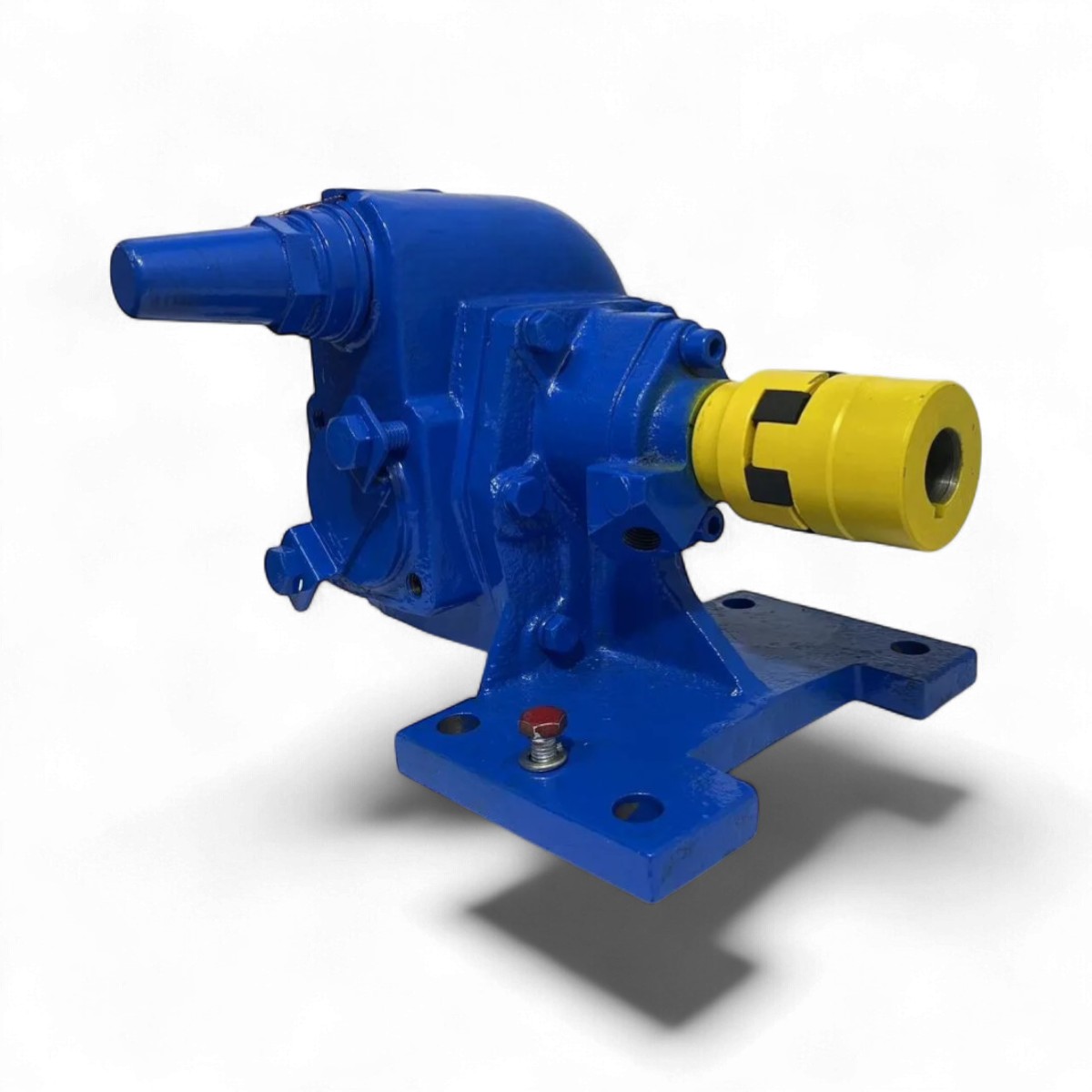

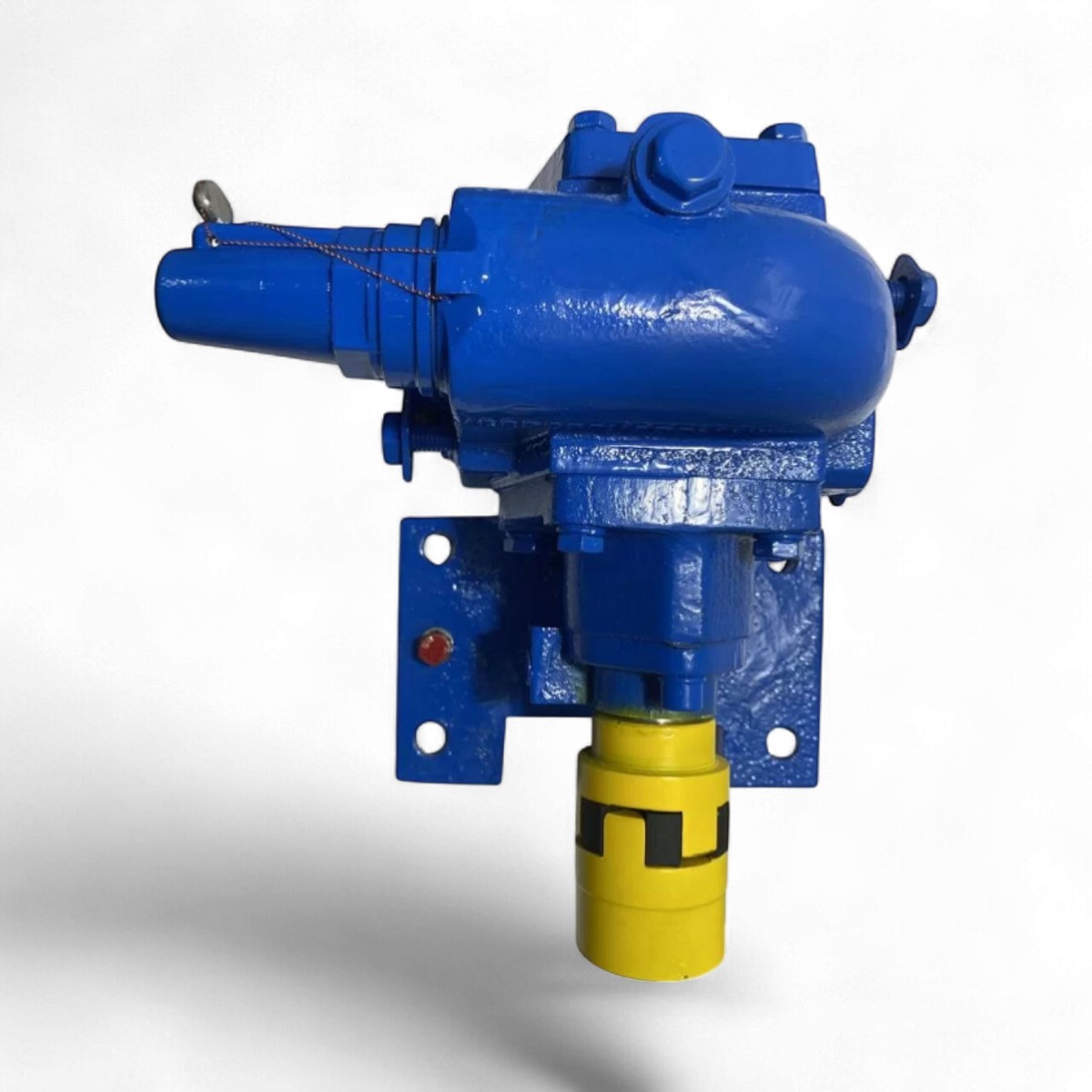

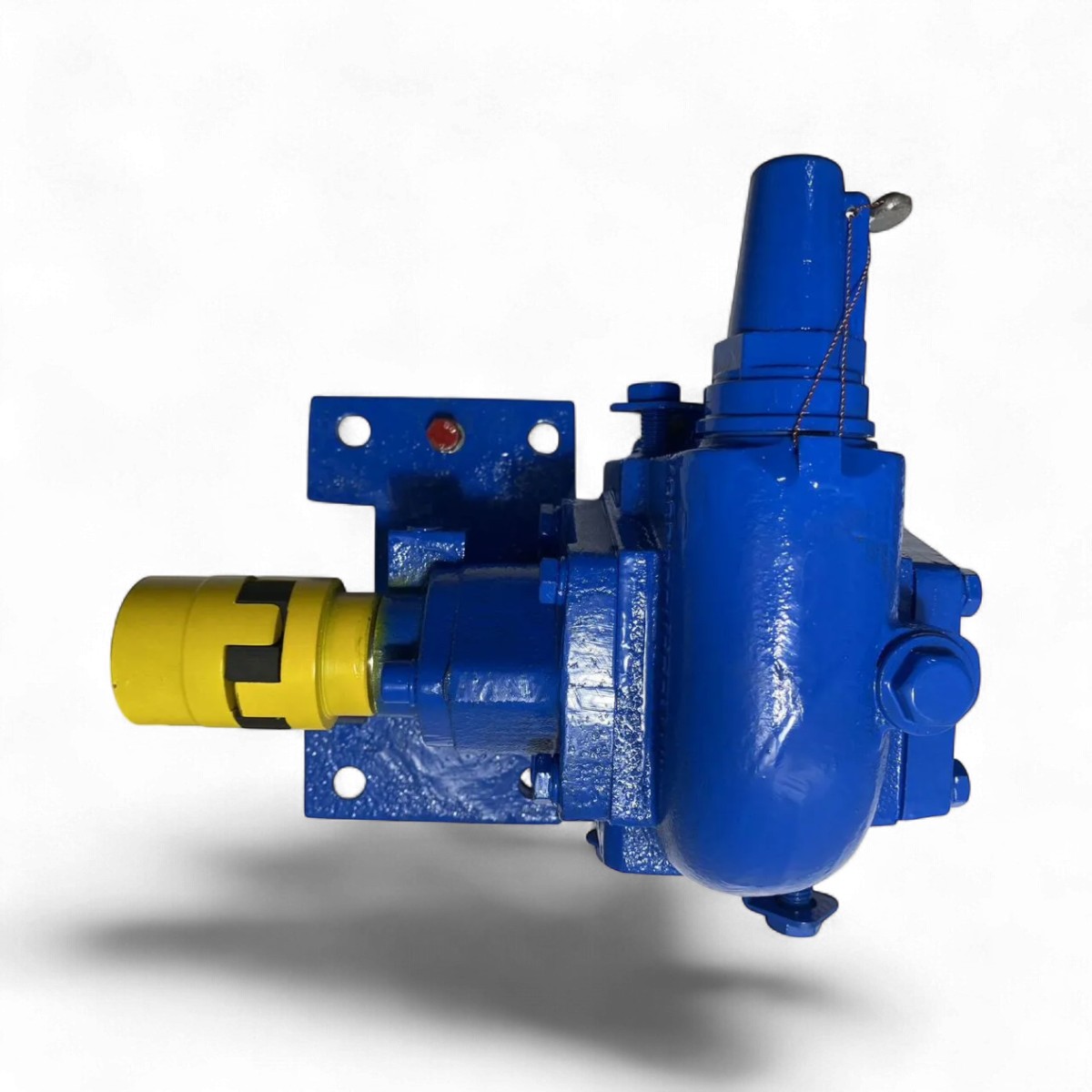

Описание насоса Ш8-25
Шестеренный масляный насос Ш8-25 — это объемный насос, предназначенный для перекачивания нефтепродуктов (масла, мазута, нефти) и дизельного топлива. Благодаря своей надежности и простоте конструкции, данный тип насосов широко применяется в системах подачи топлива, смазки и перекачки нефтепродуктов на промышленных объектах.

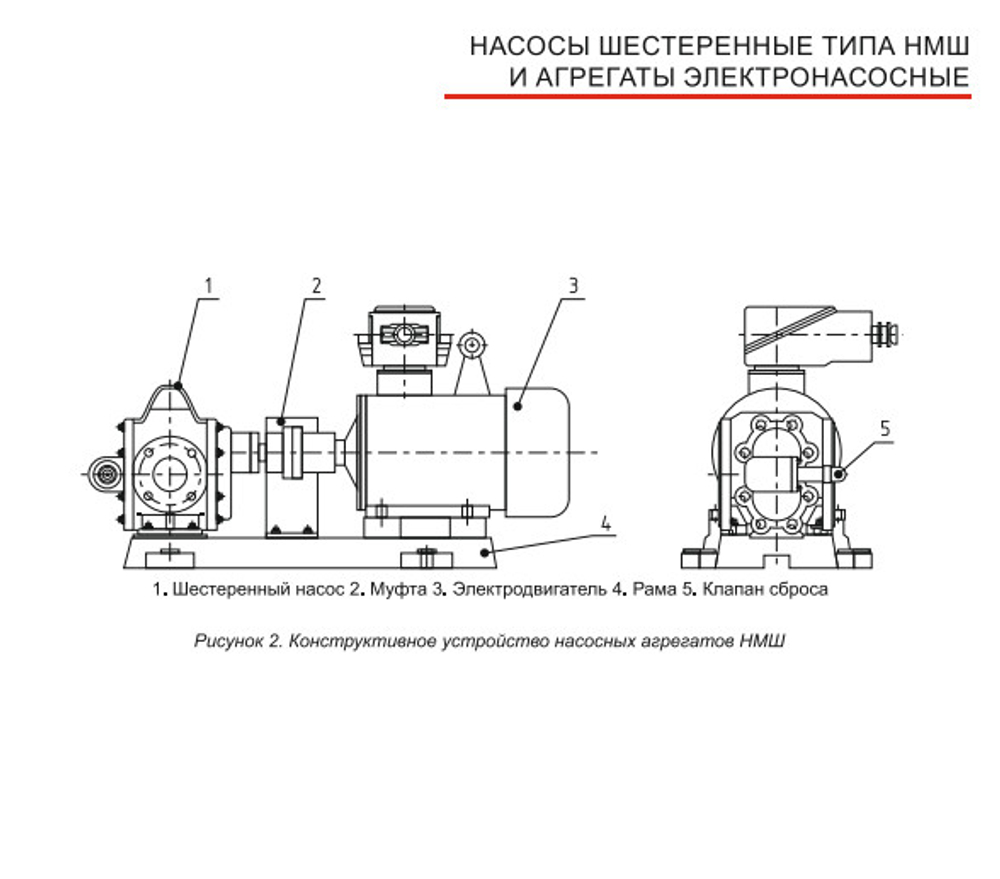

Данная комплектация поставляется без рамы и без электродвигателя, что позволяет использовать его в качестве запасной части или собрать агрегат на базе имеющегося привода.

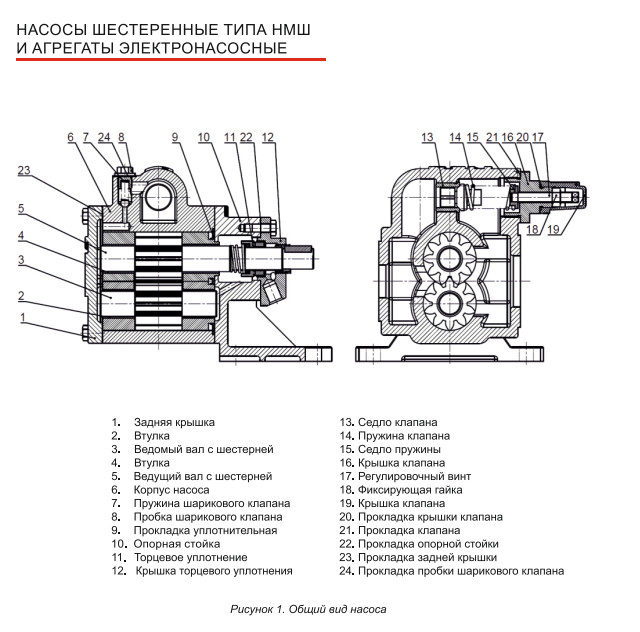

Принцип работы и конструкция
Рабочий механизм состоит из двух прямозубых шестерен. При вращении на стороне всасывания создается разрежение, жидкость заполняет впадины между зубьями и переносится в полость нагнетания. Насос оснащен встроенным предохранительным (перепускным) клапаном, который защищает систему от превышения давления, перенаправляя жидкость обратно во всасывающую магистраль при закрытии задвижки.
Перекачиваемые среды
- Минеральные масла с температурой до +70°С.
- Мазут, нефть с температурой до +70°С.
- Дизельное топливо (солярка) с температурой до +40°С.
Важным условием является отсутствие в перекачиваемой жидкости механических примесей, вызывающих повышенный износ рабочих органов.

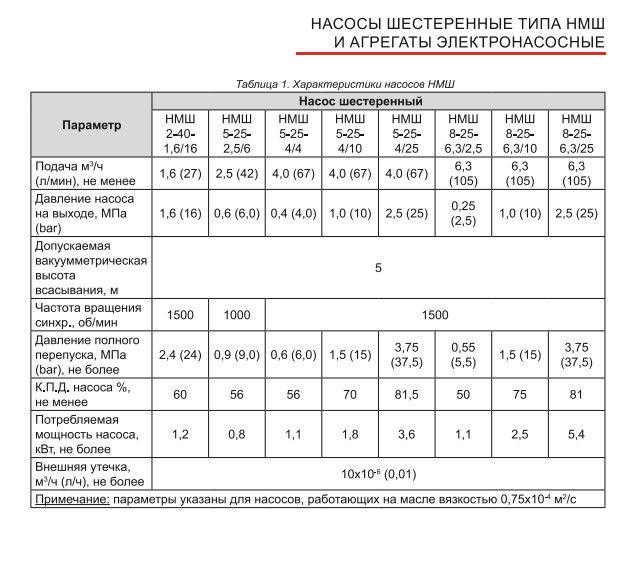

Расшифровка маркировки НМШ 8-25-6,3/2,5:
- Ш — насос масляный шестеренный;
- 8 — типоразмер (подача в литрах на 100 оборотов);
- 25 — максимальное давление насоса, кгс/см²;
- 6,3 — подача насоса в агрегате, м³/ч;
- 2,5 — давление на выходе из насоса в агрегате, кгс/см².
