Техническое описание шестерённого насоса НМШ 1,1/14,5

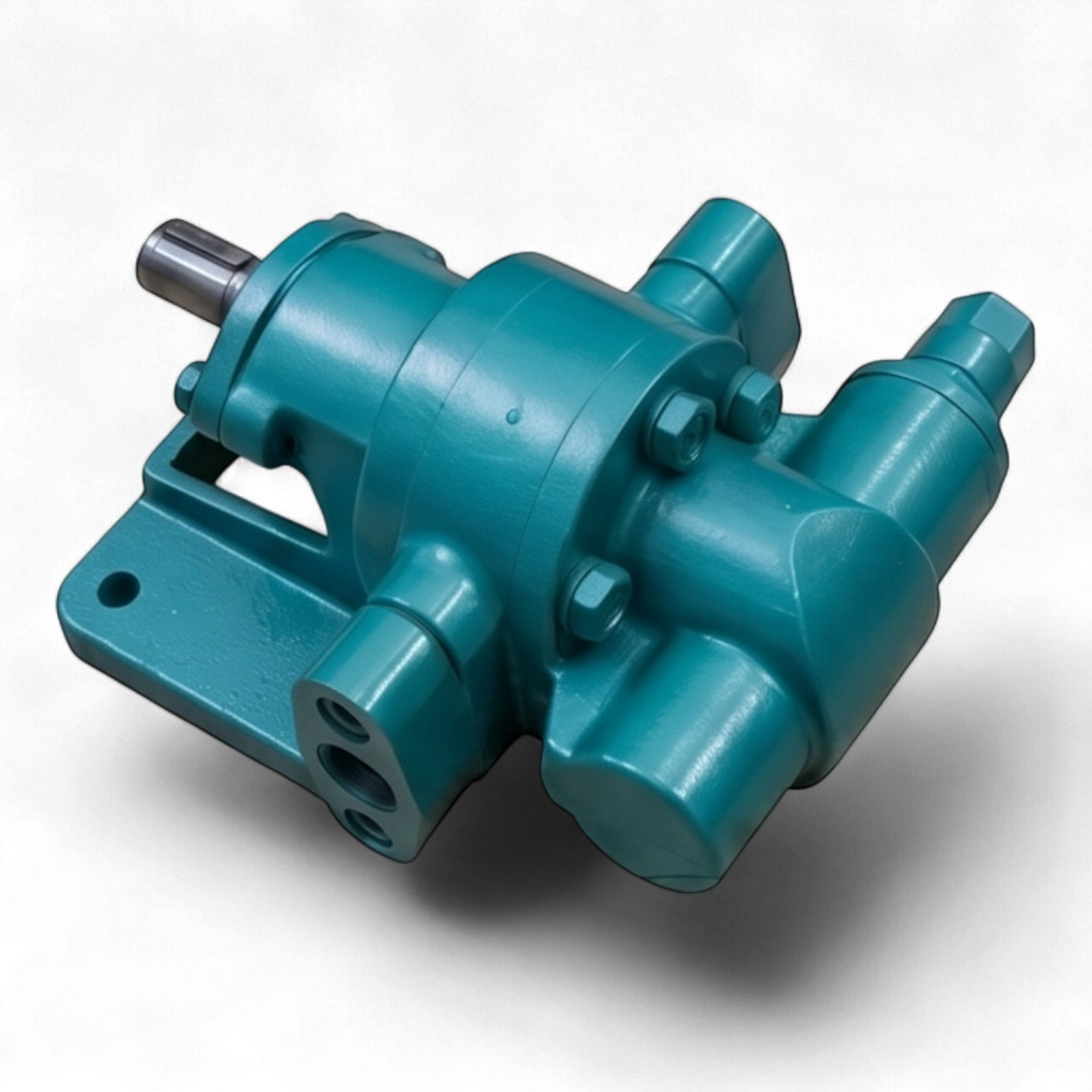

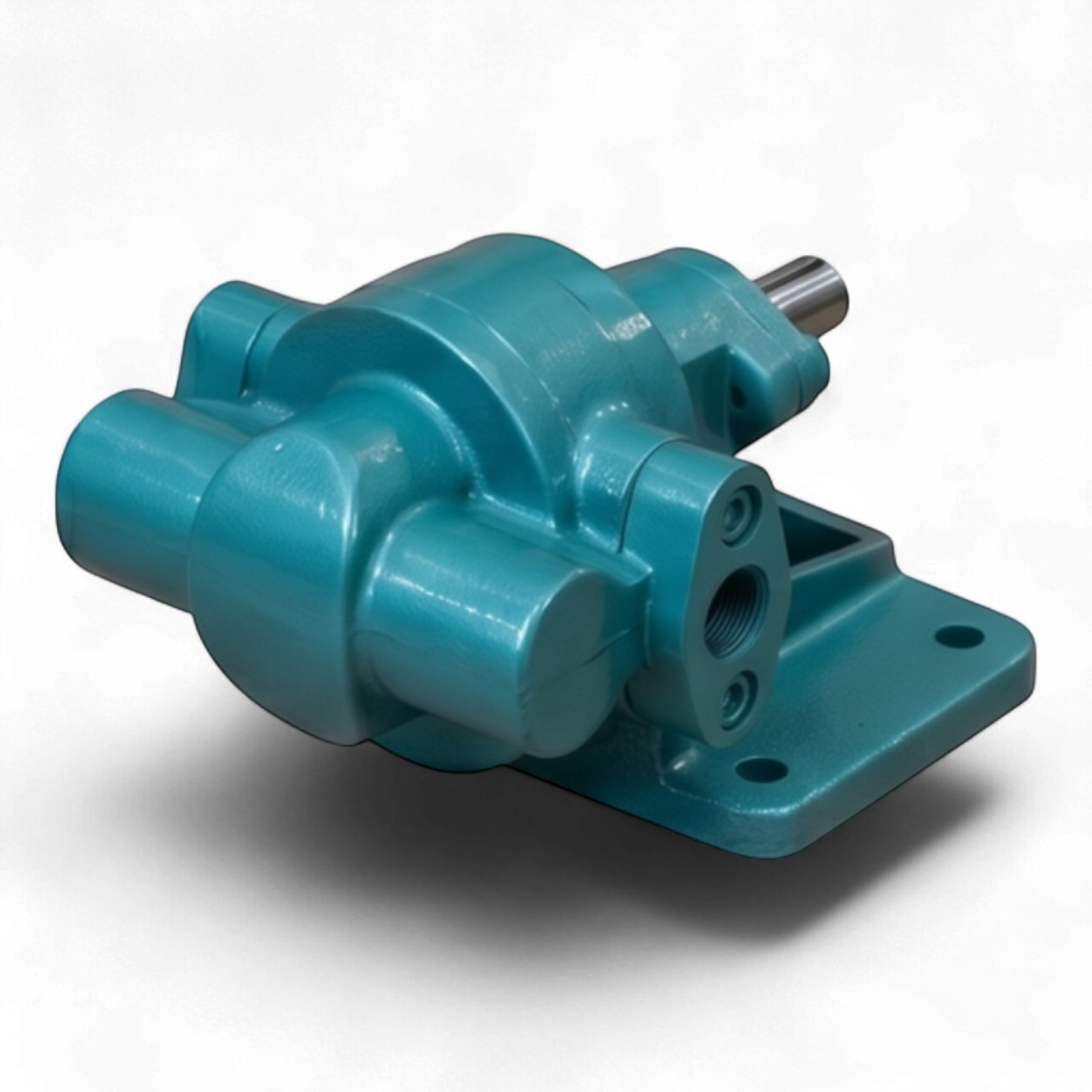

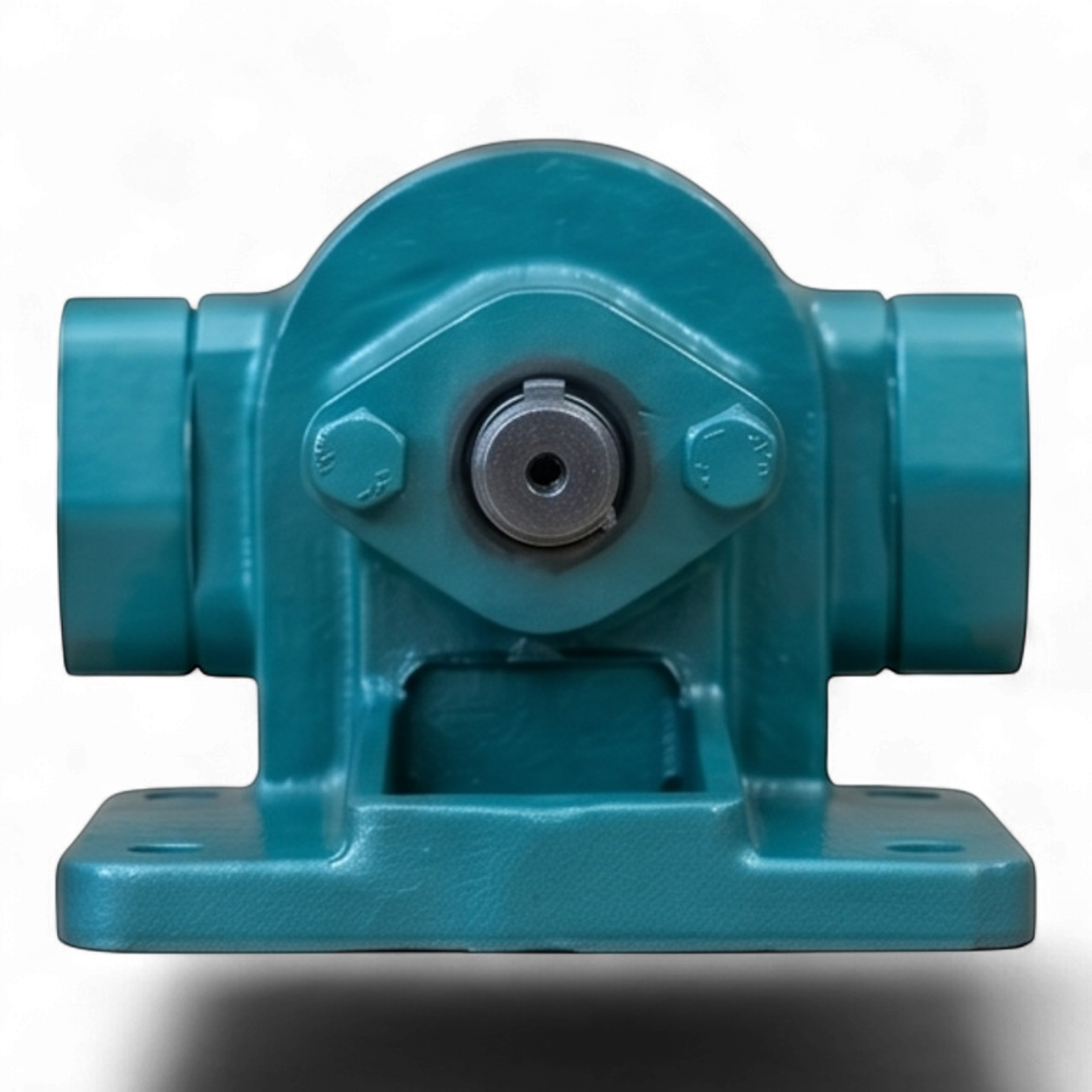

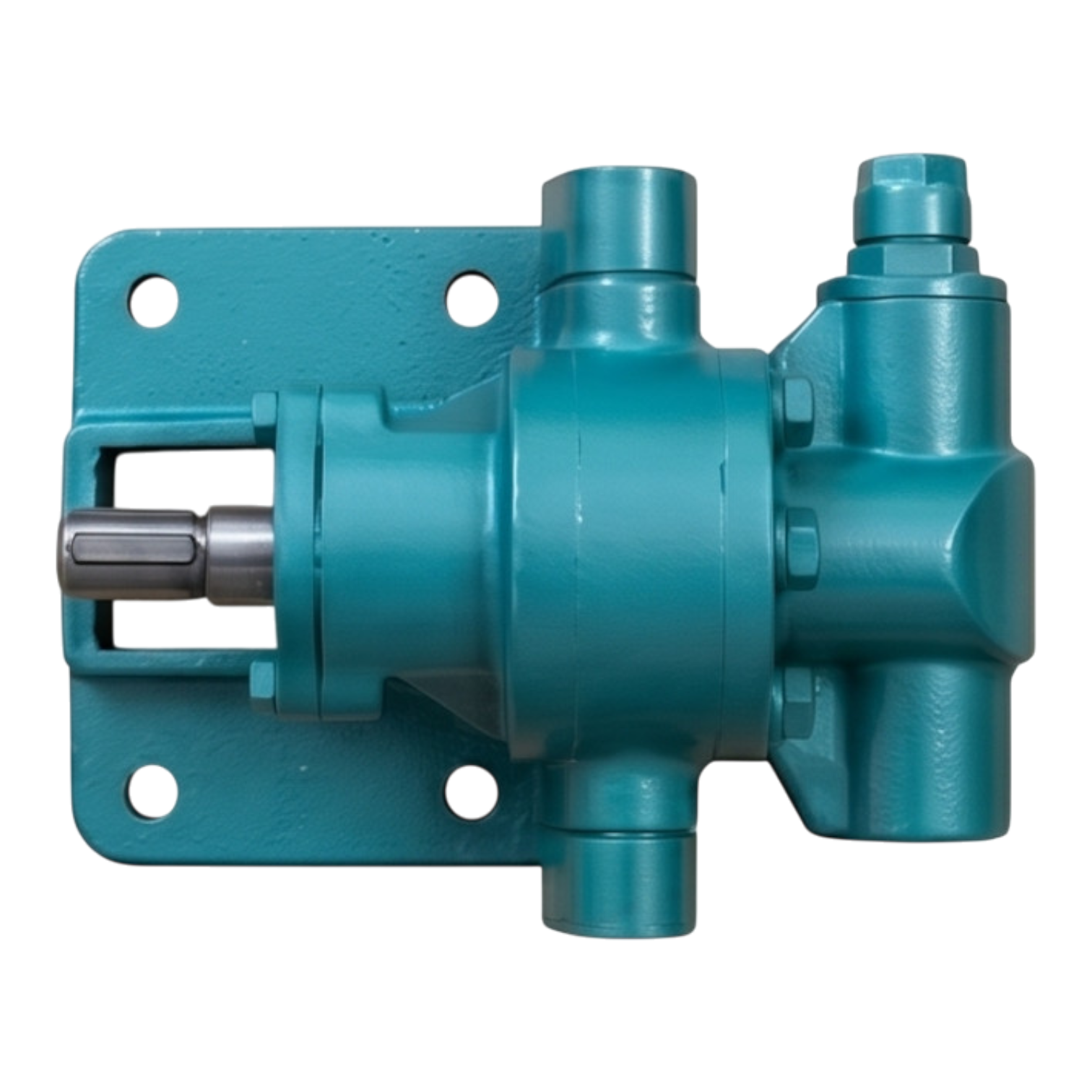

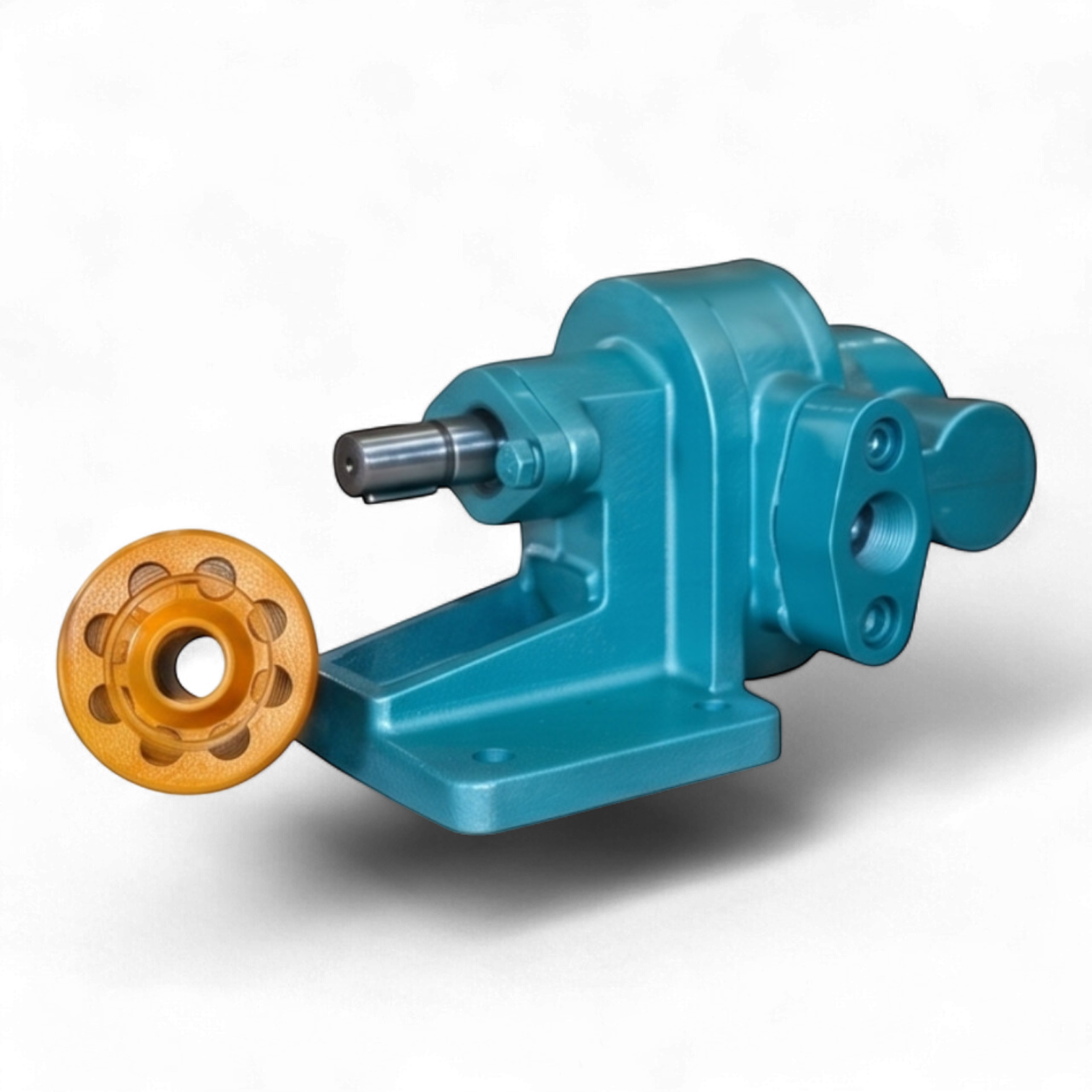

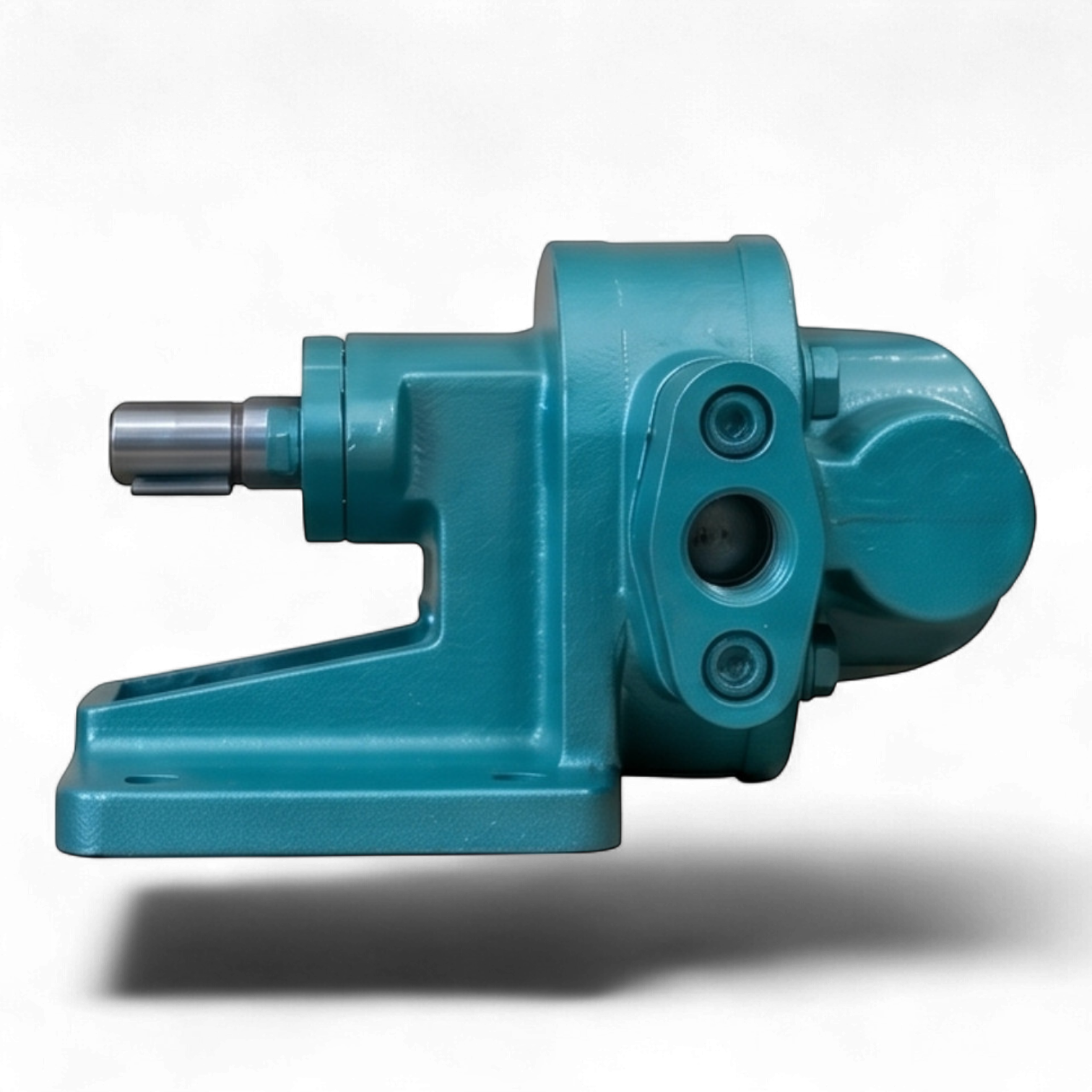

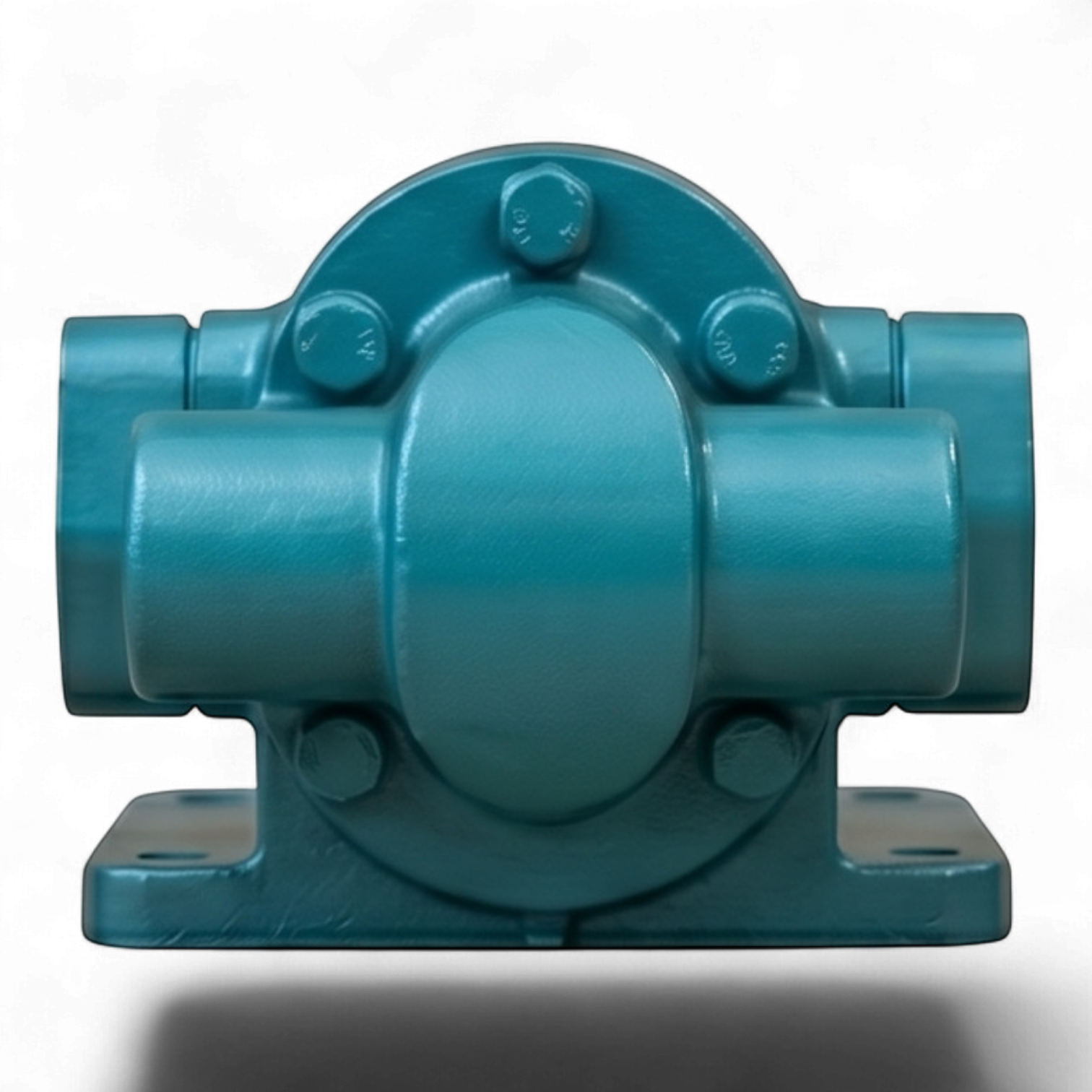

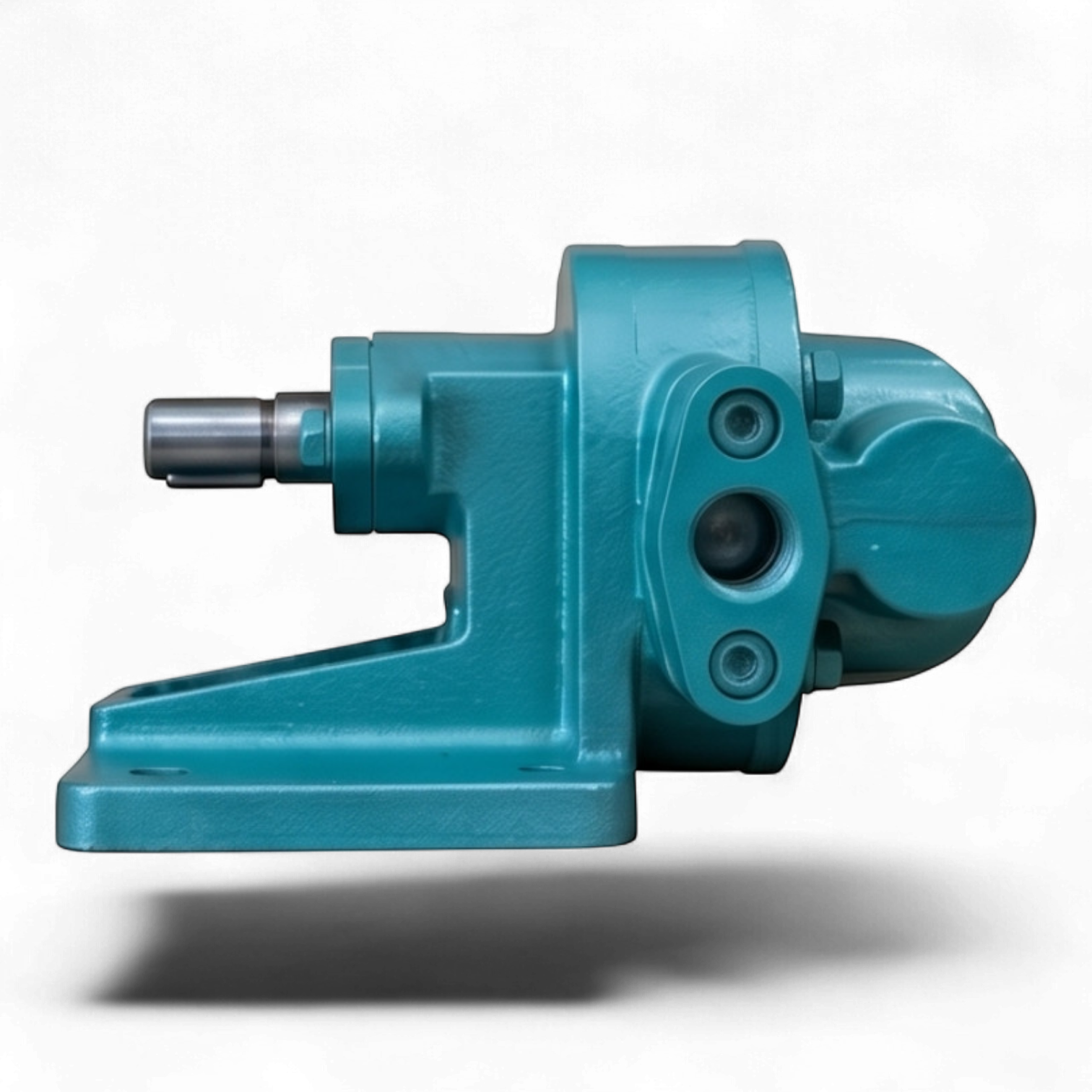

Шестерённый насос НМШ 1,1/14,5 представляет собой объемный гидравлический агрегат, предназначенный для нагнетания вязких жидкостей, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с рабочими средами, вязкость которых не превышает 2000 мПа*с, включая минеральные масла, дизельное топливо, нефтепродукты, органические теплоносители и полимерные составы (смолы, клеи).
Конструктивные особенности и гидравлические параметры
Принцип действия агрегата основан на изменении объема рабочих камер при вращении зацепляющихся шестерен. Насос обеспечивает номинальную подачу 1,1 м³/час при рабочем давлении на выходе до 14,5 атм. Вакуумметрическая высота всасывания составляет до 4,5 метров, что позволяет использовать установку в системах с нижним расположением резервуара.
Материалы исполнения и температурные режимы
Проточная часть данного исполнения выполнена из серого чугуна марки Сч25, что обуславливает максимальную температуру эксплуатации до +150°С. Вал и рабочие шестерни изготовлены из конструкционной легированной стали 40Х. В узлах трения применены подшипники скольжения из меди с антифрикционным тефлоновым покрытием, обеспечивающим длительный ресурс работы при высоких нагрузках.
Герметизация и присоединение
Герметичность вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), характеризующегося высокой химической стойкостью к растворителям и агрессивным компонентам. Входной и выходной патрубки оснащены фланцами с внутренней трубной резьбой 3/4", что упрощает монтаж в существующие трубопроводные системы. Агрегат поставляется без приводного двигателя (б/д) и без рамы (б/р), что позволяет интегрировать его в состав насосных станций с общепромышленными или взрывозащищенными электродвигателями.
