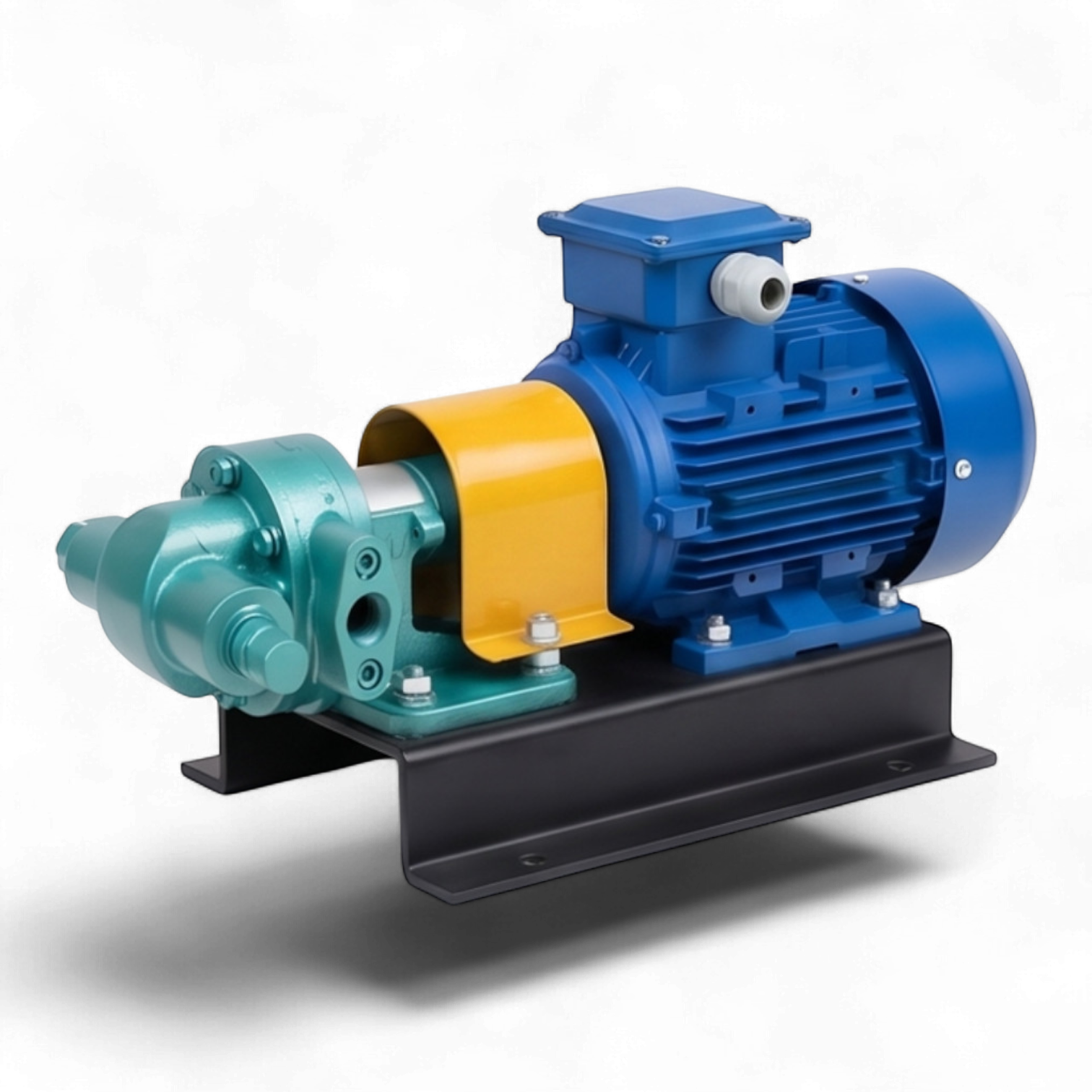

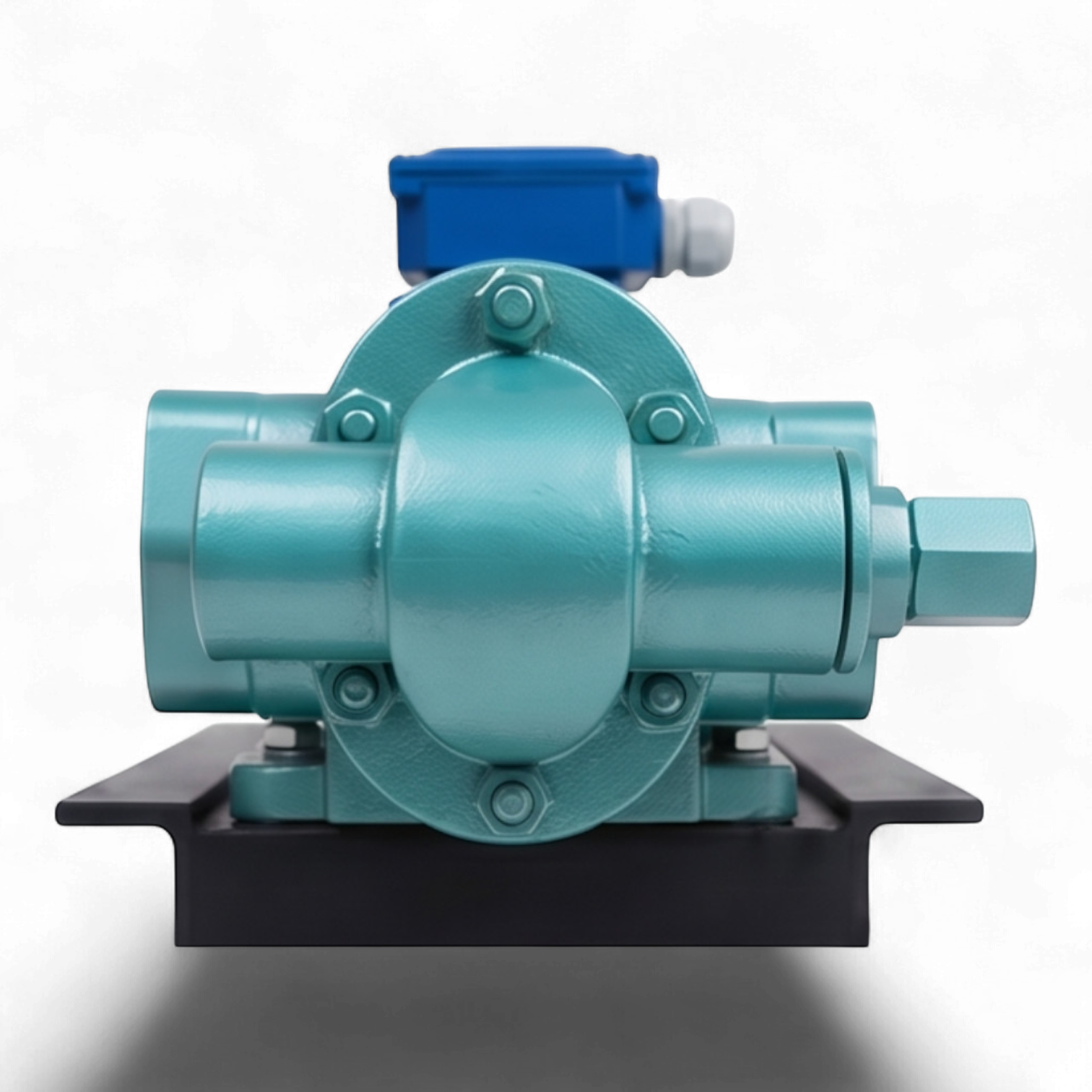

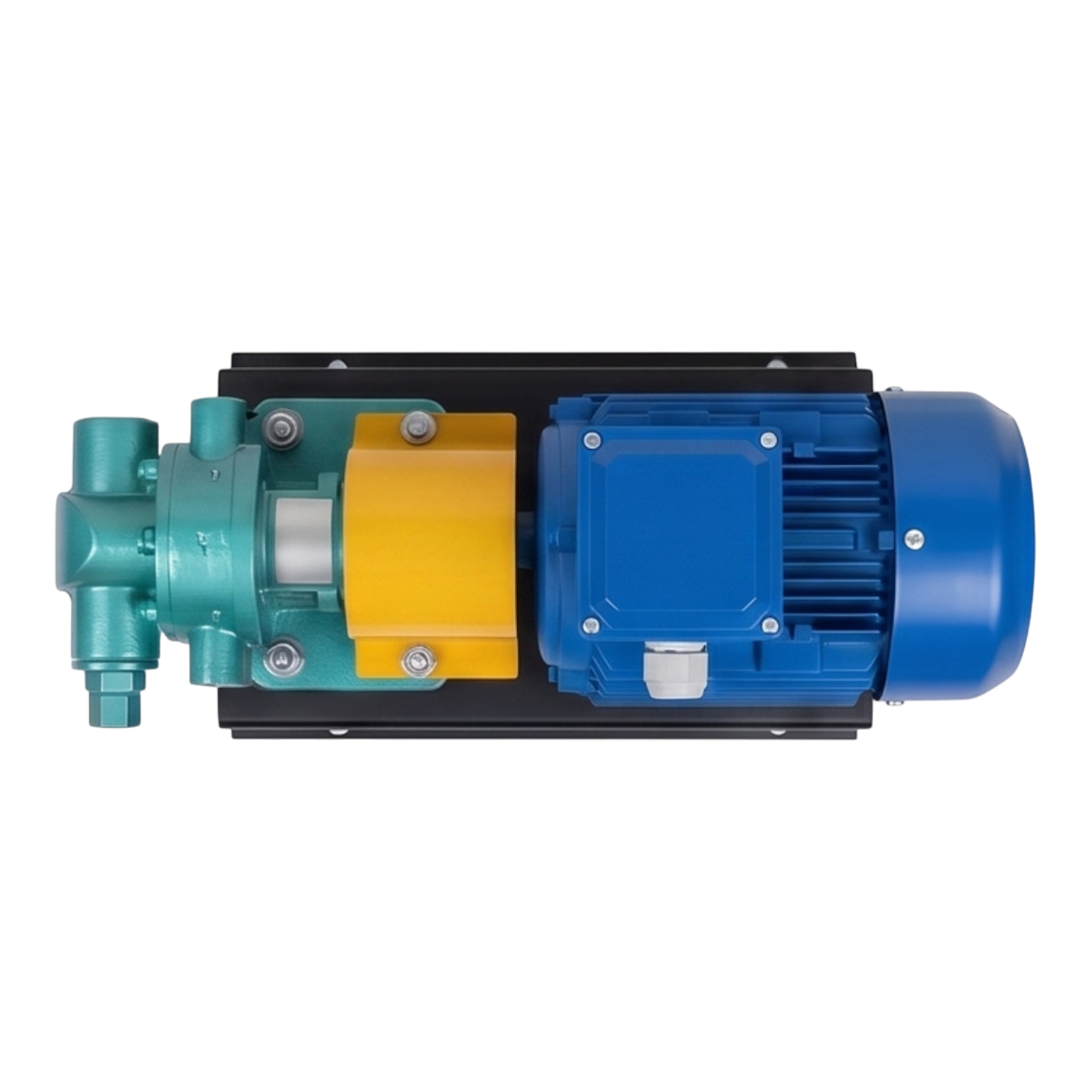

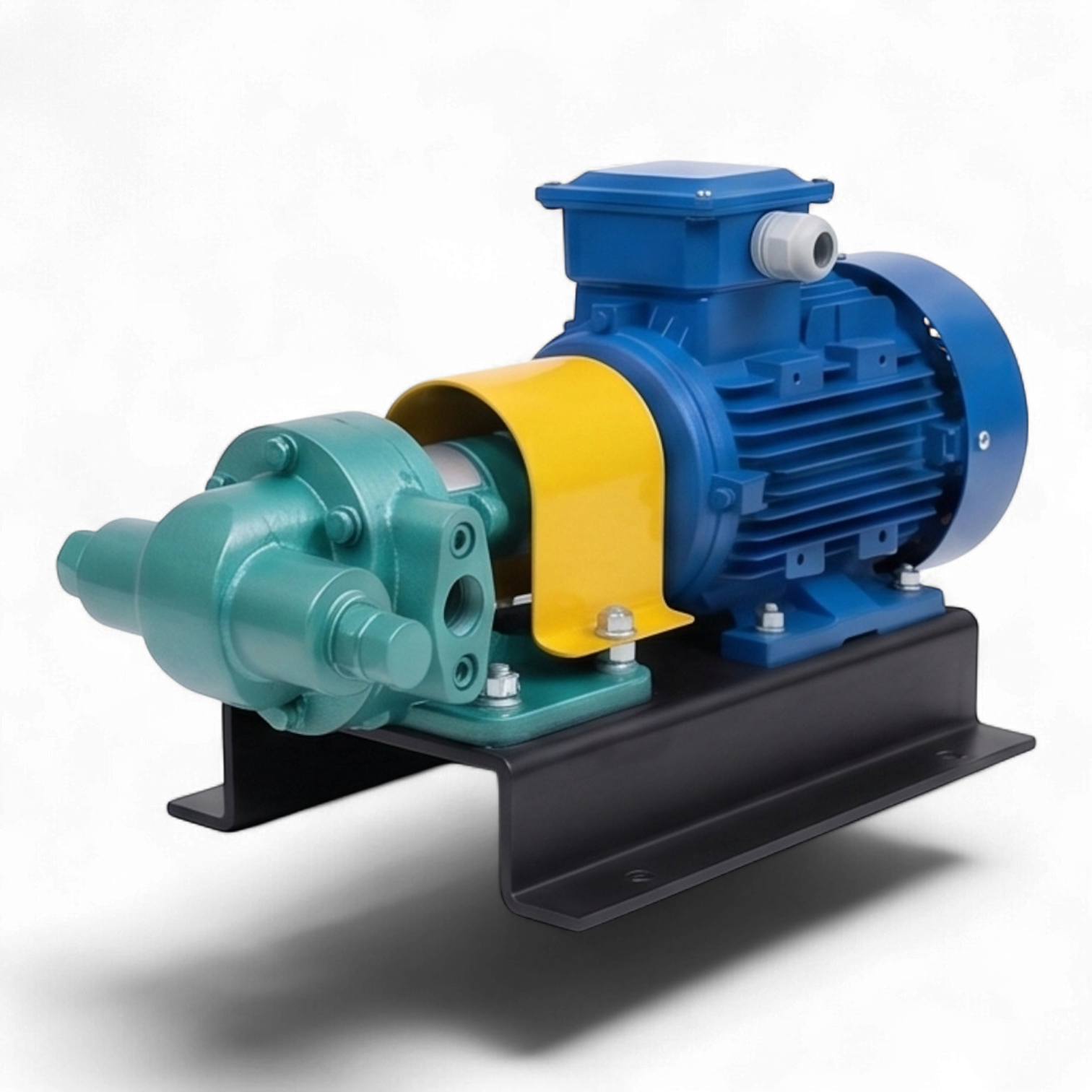

Техническое описание шестерённого электронасосного агрегата НМШ 1,1/14,5
Промышленный шестерённый насос НМШ 1,1/14,5 представляет собой объемный гидравлический аппарат, предназначенный для нагнетания вязких сред, обладающих смазывающей способностью. Конструкция агрегата оптимизирована для работы с жидкостями кинематической вязкостью до 2000 мПа*с, включая нефтепродукты, масла, полимерные смолы и адгезивы.
Конструктивные особенности и принцип работы:
Рабочий механизм реализован по принципу внешнего зацепления двух шестерён. При вращении валов во всасывающей полости создается разрежение, обеспечивающее подъем жидкости с глубины до 4,5 метров. Перекачиваемая среда перемещается в межзубьевых впадинах вдоль корпуса и вытесняется в напорную магистраль. Герметичность приводного вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что гарантирует химическую стойкость к растворителям и агрессивным очистителям.
Эксплуатационные параметры:

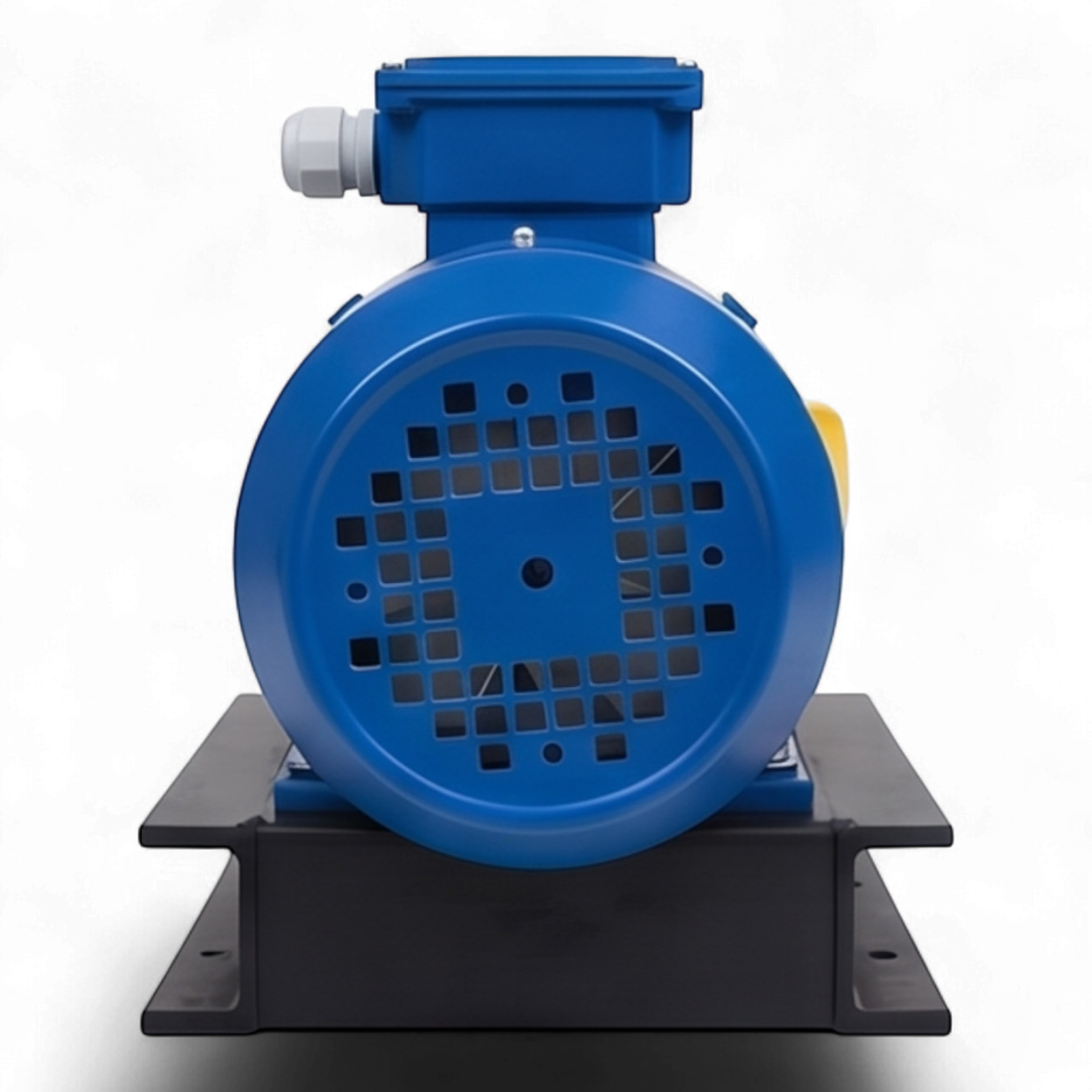

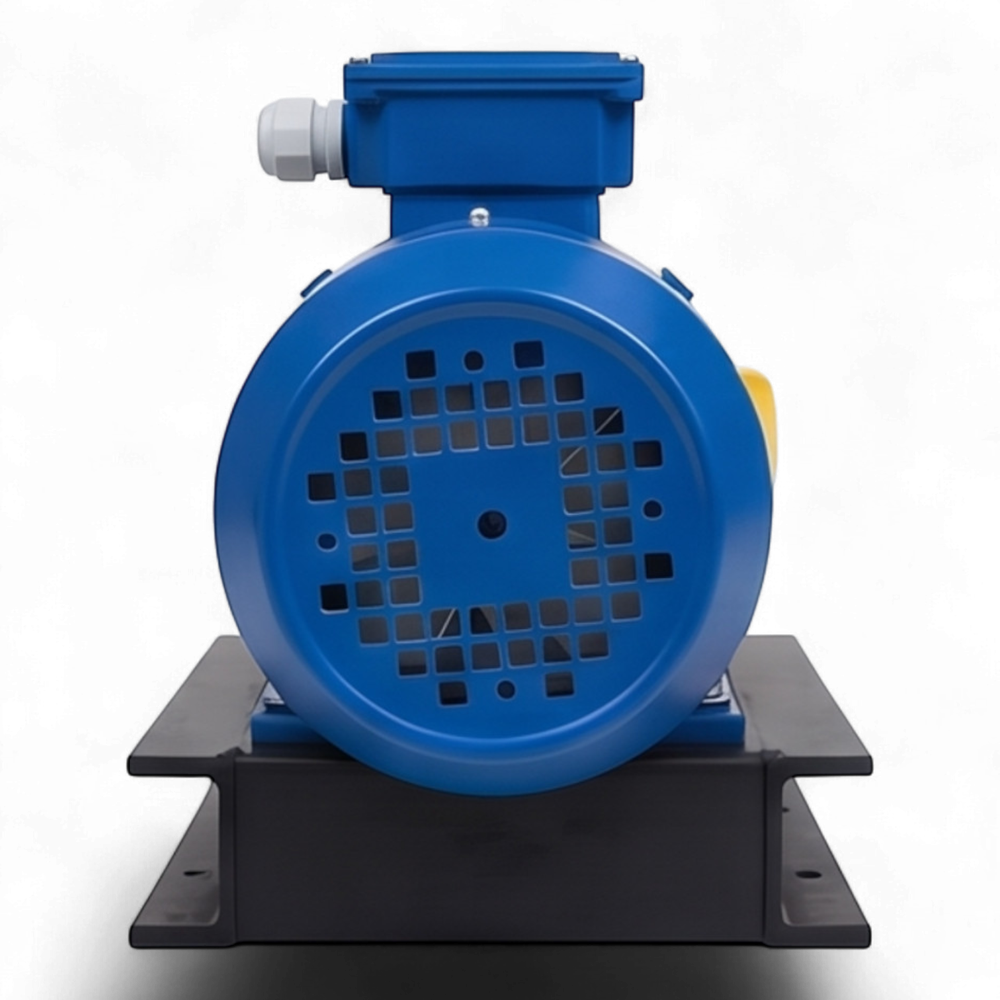

Агрегат укомплектован трехфазным электродвигателем мощностью 1,5 кВт. Проточная часть выполнена из серого чугуна Сч25 (в стандартном исполнении), что позволяет эксплуатировать оборудование при температуре рабочей среды до +150°С. Подшипниковые узлы скольжения изготовлены из меди с антифрикционным тефлоновым покрытием, что снижает коэффициент трения и увеличивает ресурс эксплуатации.
Преимущества:
- Высокое рабочее давление (до 14,5 атм) при стабильной подаче.
- Возможность комплектации взрывозащищенным приводом для работы в опасных зонах.
- Резьбовое фланцевое соединение для упрощенного монтажа в трубопроводные системы.
