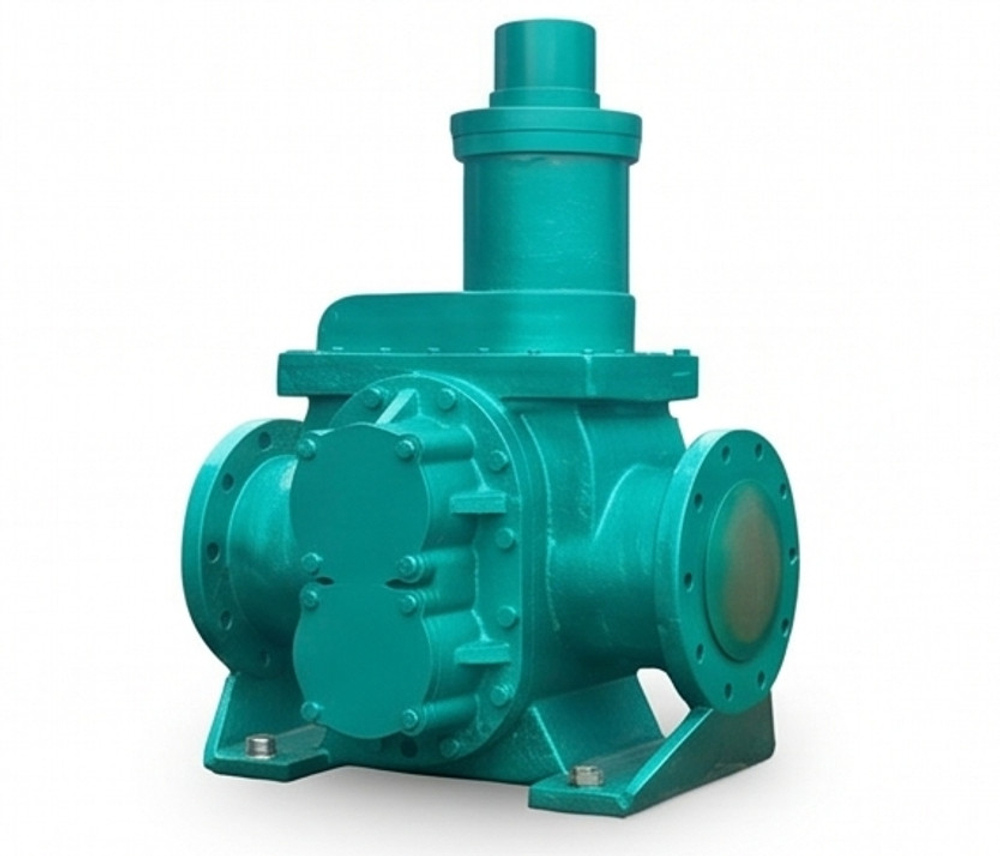

Техническое описание шестерённого насоса НМШ 120,0/3,0
Промышленный шестерённый насос НМШ 120,0/3,0 предназначен для перекачивания вязких жидкостей, обладающих смазывающей способностью. Конструкция агрегата оптимизирована для работы с рабочими средами, вязкость которых достигает 2000 мПа*с. Данная модель поставляется без электродвигателя (б/д), что позволяет агрегатировать её с приводами различного исполнения в зависимости от условий эксплуатации.
Конструктивные особенности и принцип работы
Насос относится к типу объемных роторных машин. Перекачивание жидкости осуществляется за счет изменения объема рабочих камер при вращении шестерён. Проточная часть выполнена из серого чугуна Сч25, валы и шестерни изготовлены из конструкционной легированной стали 40Х. В качестве опор валов используются подшипники скольжения из меди с антифрикционным тефлоновым покрытием, что обеспечивает долговечность узла при работе под нагрузкой.
Герметизация и температурный режим
Высокая степень герметичности вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта. Данное решение характеризуется химической стойкостью к широкому спектру растворителей и позволяет эксплуатировать оборудование при температуре рабочей среды до +150°С. Использование фторопласта исключает риск повреждения уплотнения при промывке системы техническими жидкостями.
Технические возможности и применение
Агрегат обладает способностью к самовсасыванию с глубины до 4,5 метров. Насос НМШ 120,0/3,0 применяется для транспортировки нефтепродуктов (масла, дизельное топливо, нефть), органических связующих (смолы, клеи), а также жидкого мыла и различных теплоносителей. Оборудование может быть укомплектовано как общепромышленными, так и взрывозащищенными электродвигателями в составе насосного агрегата.
