Техническое описание шестерённого насоса НМШ 18,0/3,6
Промышленный шестерённый насос НМШ 18,0/3,6 представляет собой объемный роторный гидроагрегат, предназначенный для принудительного перемещения вязких сред, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с жидкостями кинематической вязкостью до 2000 мПа*с, включая нефтепродукты, полимерные смолы, адгезивы и технические моющие средства.
Конструктивные особенности и гидравлические параметры
Принцип действия основан на изменении объема рабочих камер при вращении зацепляющихся шестерен. Данная модель обеспечивает номинальную подачу 18 м³/час при рабочем давлении на выходе до 3,6 атм. Высокая точность подгонки рабочих элементов позволяет достигать высоты самовсасывания до 4,5 метров (при условии предварительного заполнения проточной части перекачиваемой средой).
Материальное исполнение и температурный режим
Корпус агрегата выполнен из серого чугуна марки Сч25, валы и шестерни изготовлены из высококачественной конструкционной стали 40Х. В качестве опор валов применяются подшипники скольжения из меди с антифрикционным тефлоновым покрытием, что минимизирует коэффициент трения и увеличивает ресурс узла. Герметичность вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта, что гарантирует химическую стойкость к воздействию растворителей и агрессивных присадок. Допустимый температурный диапазон эксплуатации для чугунного исполнения составляет до +150°С.
Монтаж и агрегатирование

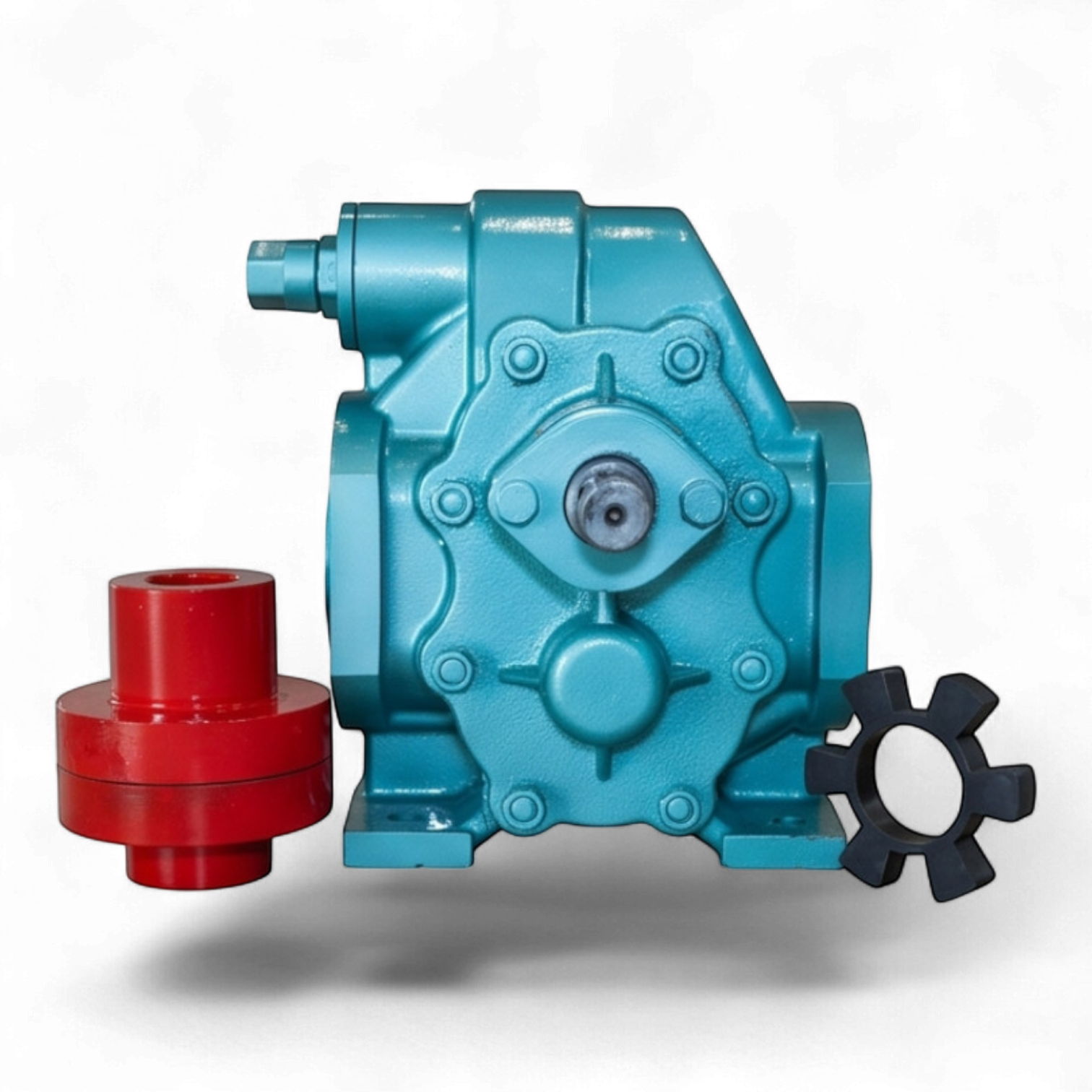

Насос поставляется без приводного двигателя (б/д) и без соединительной рамы (б/р). Конструкция предусматривает возможность агрегатирования как с общепромышленными, так и со взрывозащищенными электродвигателями через упругую муфту. Присоединительные отверстия на входе и выходе имеют диаметр 3 дюйма. Обратите внимание, что данная модификация поставляется без ответных фланцев; фиксация трубопроводов осуществляется непосредственно к корпусу насоса.
