Техническое описание шестерённого электронасосного агрегата НМШ 26,0/6,0

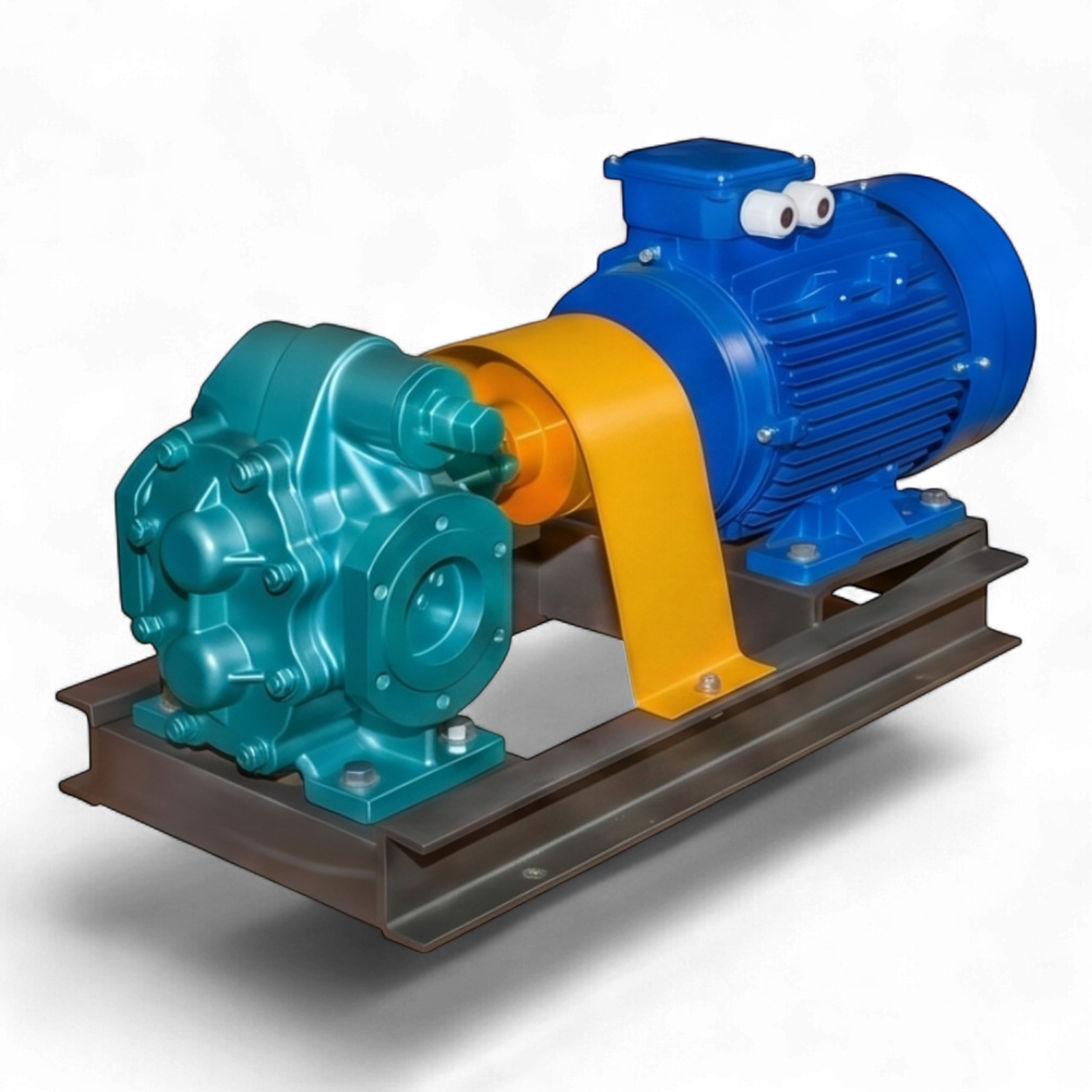

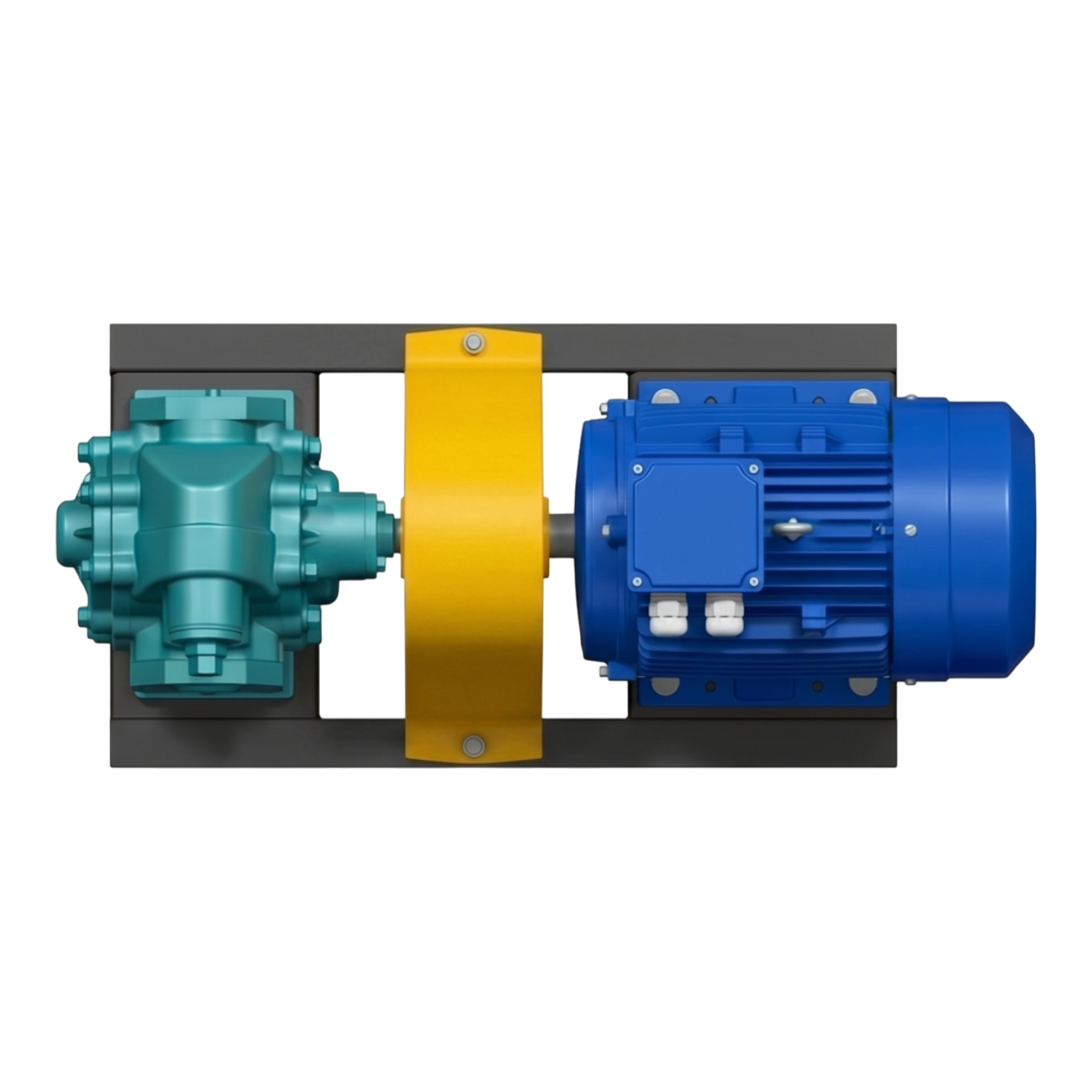

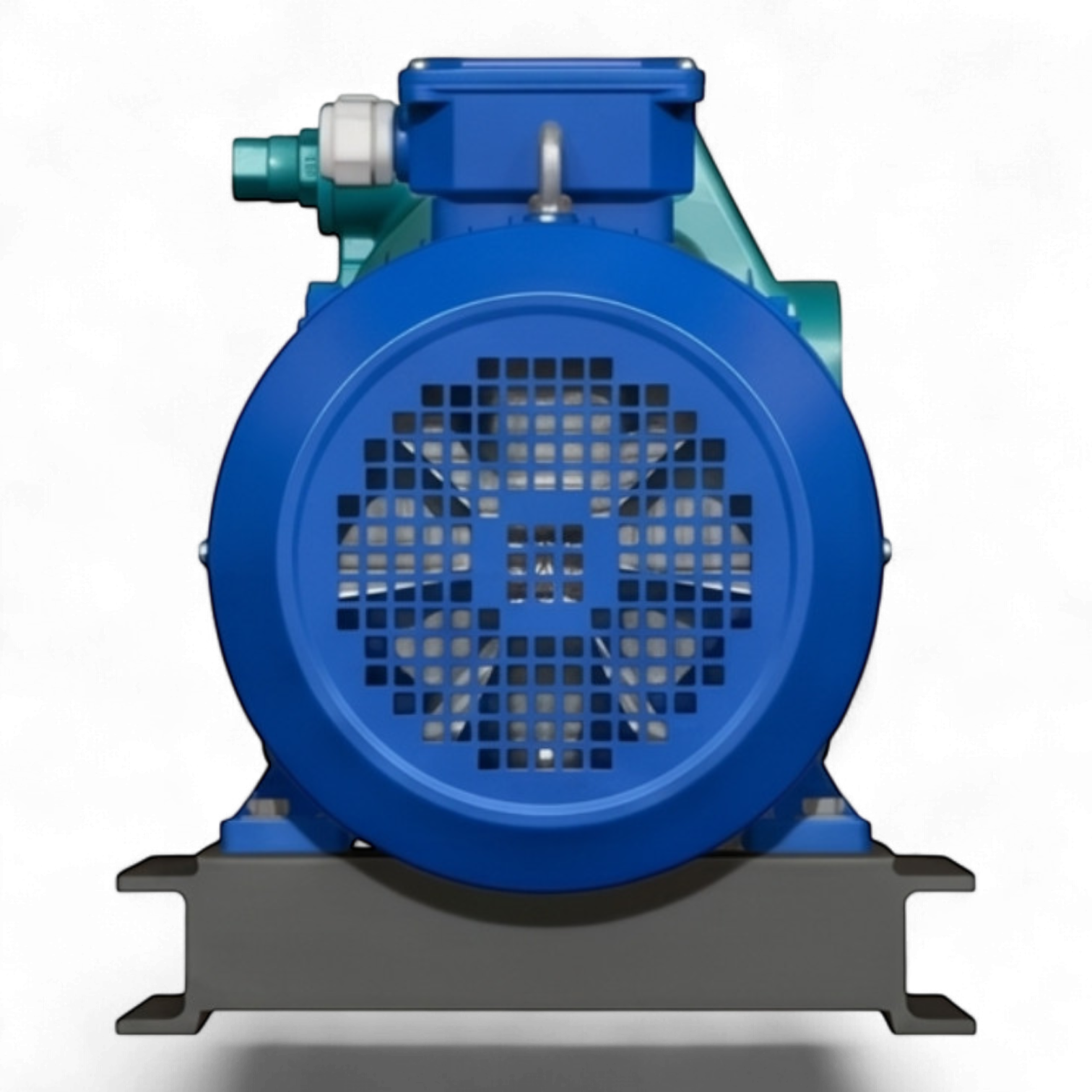

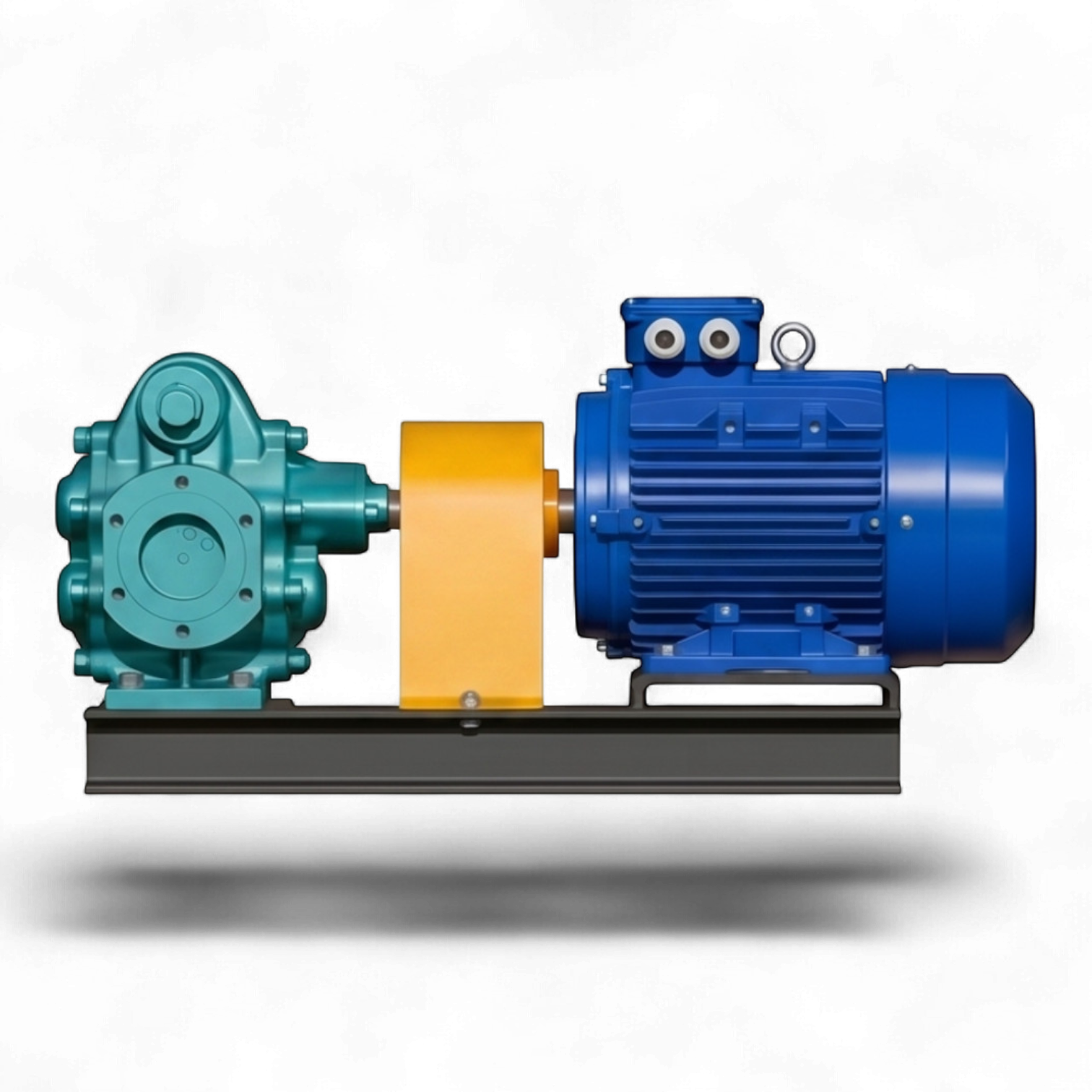

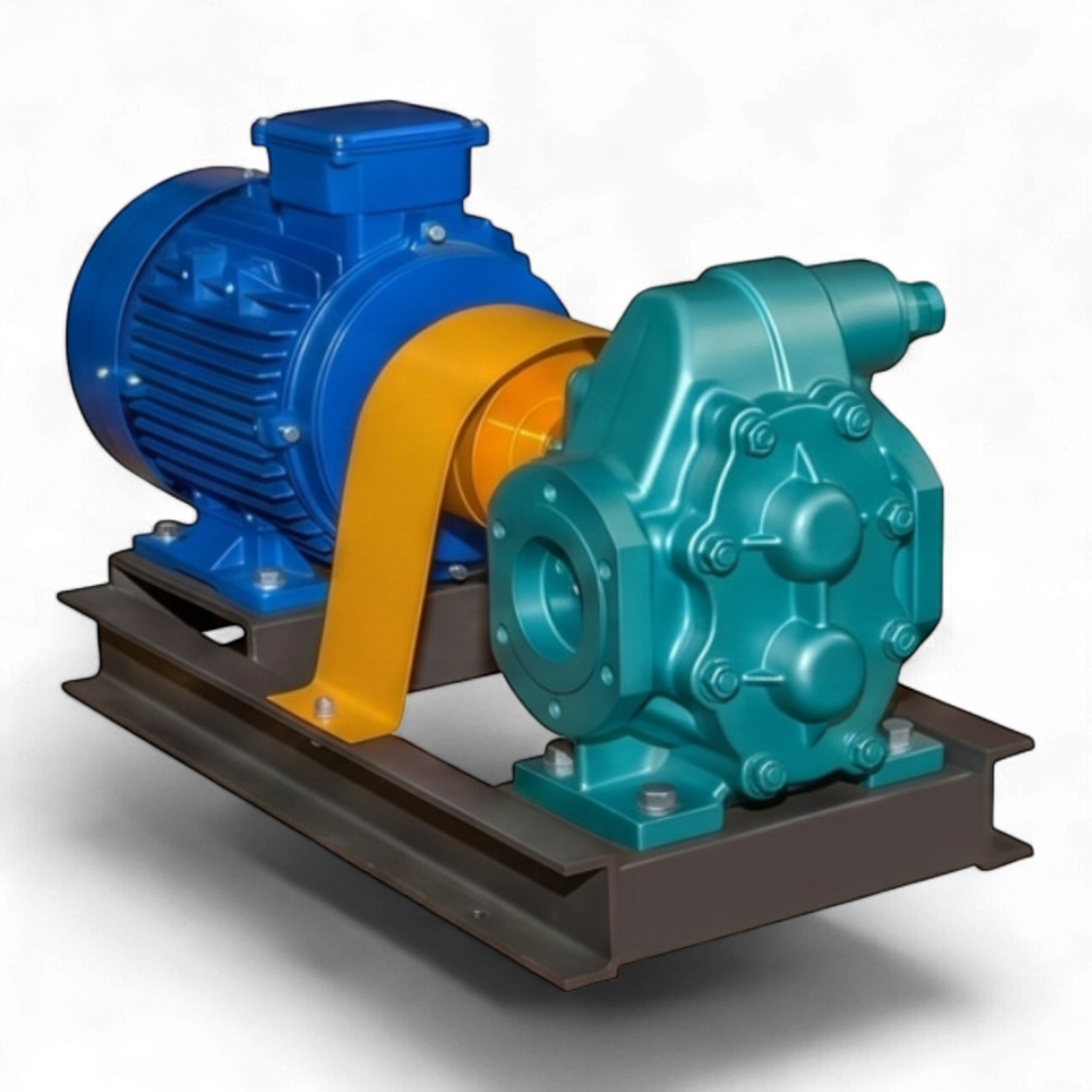

Промышленный шестерённый насос НМШ 26,0/6,0 представляет собой объёмный роторный гидромашину, предназначенную для нагнетания вязких сред, обладающих смазывающей способностью. Агрегат укомплектован электродвигателем мощностью 7,5 кВт и предназначен для эксплуатации в стационарных технологических установках.
Конструктивные особенности и принцип работы

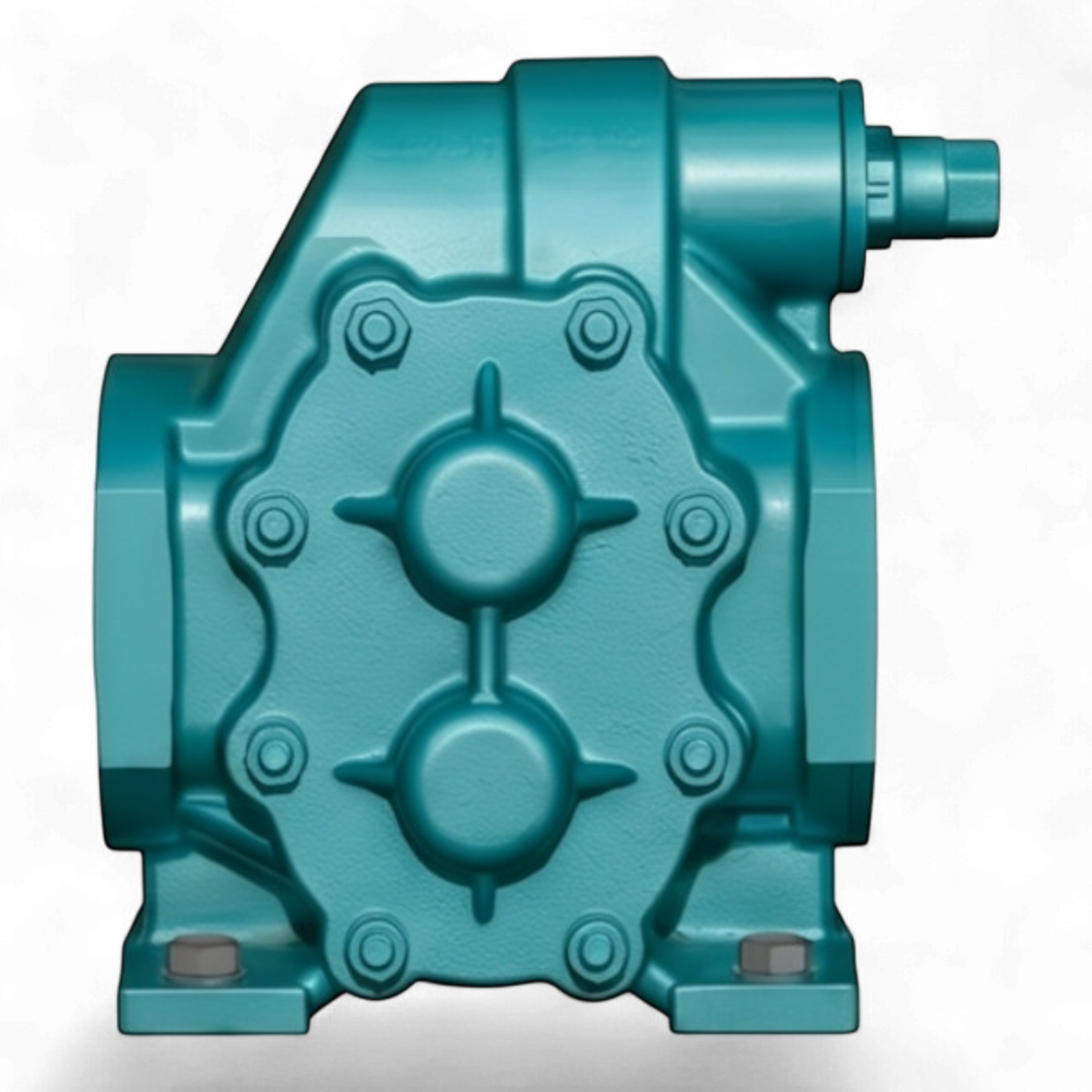

Принцип действия основан на изменении объёма рабочих камер при вращении зацепляющихся шестерён. Насос обеспечивает стабильный поток перекачиваемой среды с высоким коэффициентом полезного действия. Проточная часть выполнена из высококачественного чугуна Сч25, валы и рабочие органы изготовлены из конструкционной стали 40Х. В конструкции применены подшипники скольжения из меди с антифрикционным тефлоновым покрытием, что увеличивает ресурс узла трения.
Герметизация и уплотнения
Вал насоса оснащен одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE). Данное техническое решение обеспечивает высокую химическую стойкость к агрессивным растворителям и позволяет проводить промывку системы без демонтажа и риска повреждения уплотнительных элементов.
Технические характеристики и эксплуатационные параметры
- Номинальная подача: 26,0 м³/час
- Рабочее давление: до 6,0 атм (0,6 МПа)
- Мощность приводного двигателя: 7,5 кВт
- Максимальная кинематическая вязкость среды: до 2000 мПа*с
- Допустимая высота всасывания: до 4,5 метров
- Температурный диапазон: до +150°С (для чугунного исполнения)
- Присоединительные размеры: вход/выход 3" (фланцевое соединение)
Область применения
Агрегат предназначен для перекачивания нефтепродуктов (масла, дизельное топливо, мазут), теплоносителей, полимерных смол низкой вязкости, клеевых составов и жидкого мыла. Допускается агрегатирование как общепромышленными, так и взрывозащищенными двигателями в зависимости от категории размещения и класса взрывоопасности зоны.
