Техническое описание шестерённого насосного агрегата НМШ 39,0/6,0

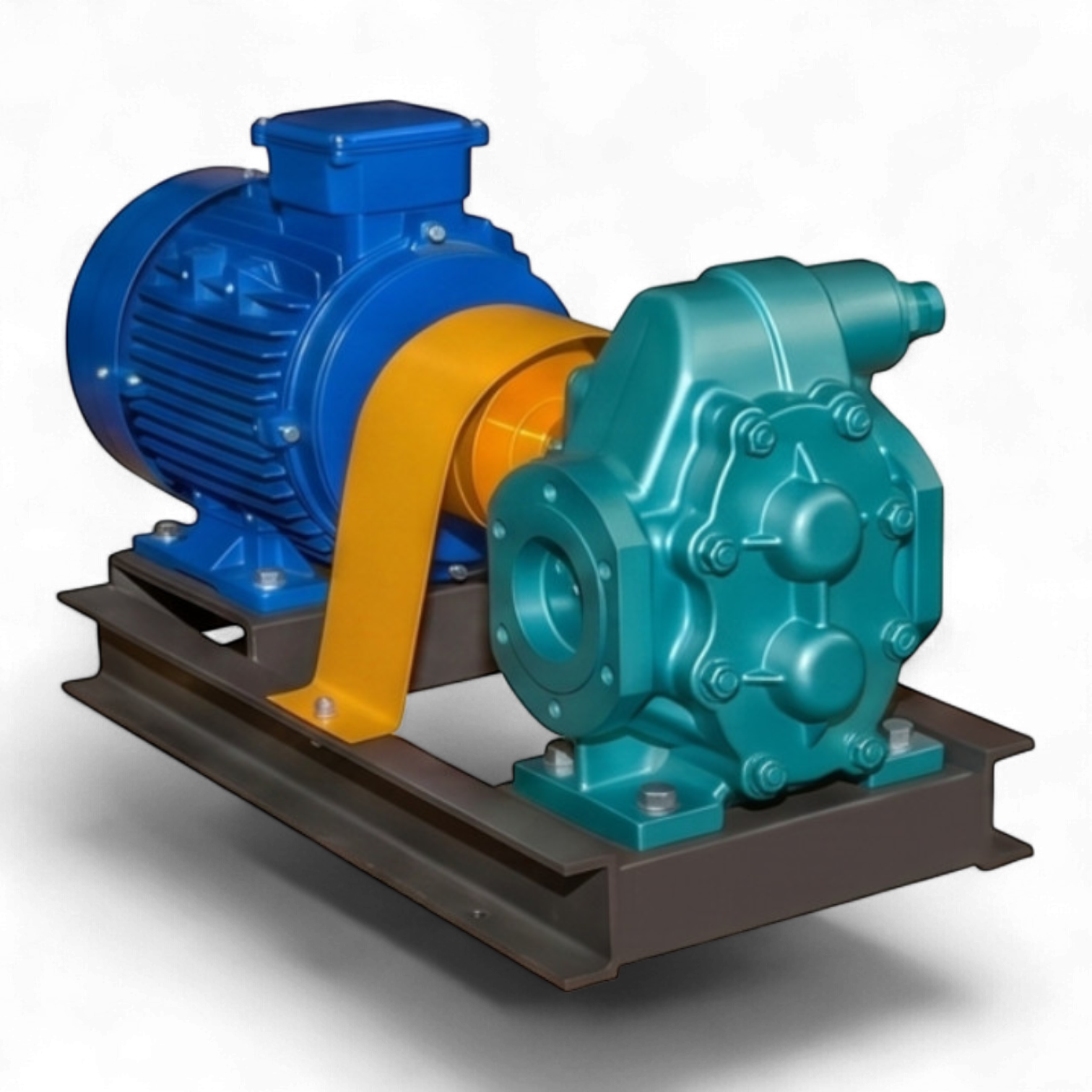

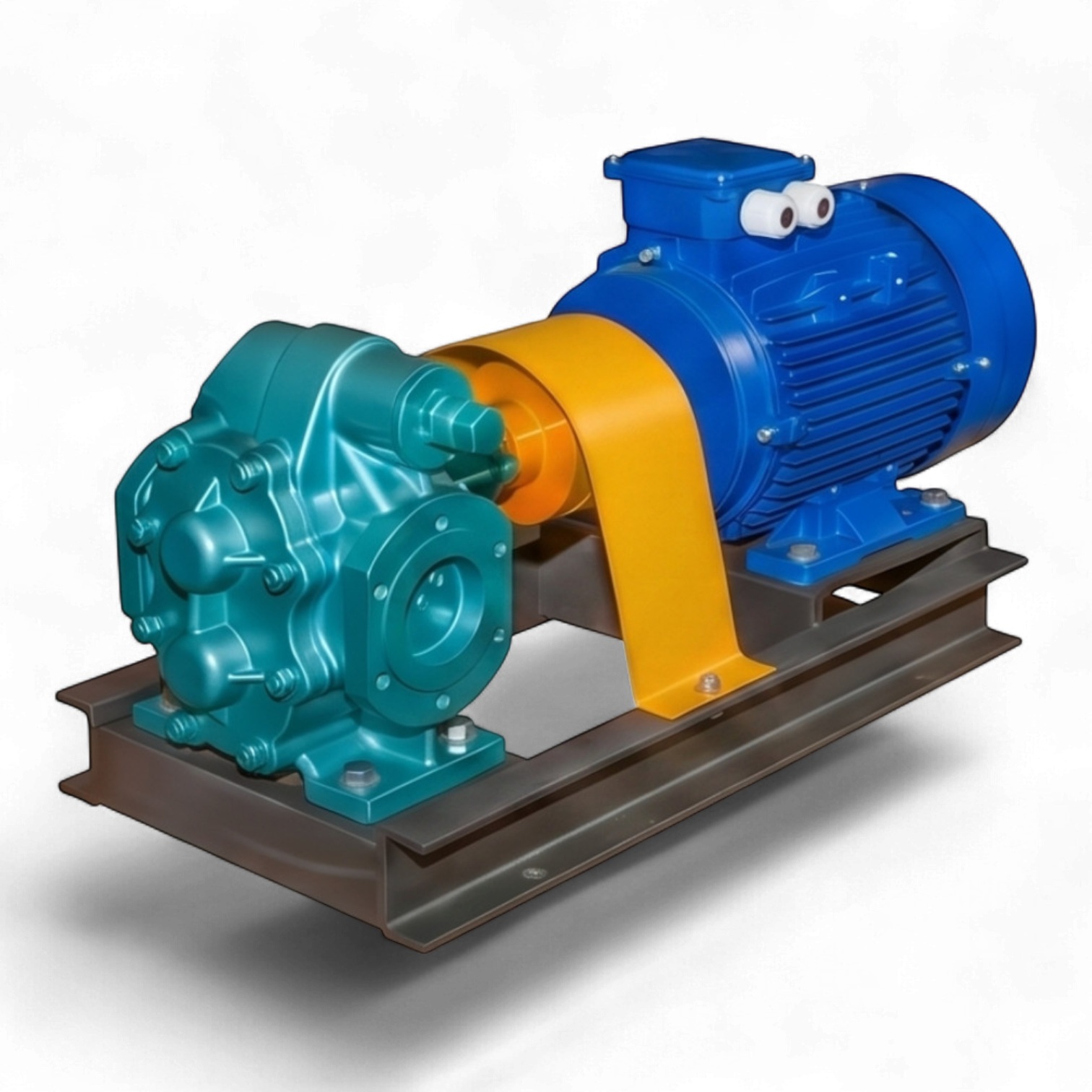

Промышленный шестерённый насосный агрегат НМШ 39,0/6,0 предназначен для принудительного нагнетания и перекачивания вязких сред, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с жидкостями кинематической вязкостью до 2000 мПа*с, включая нефтепродукты, минеральные масла, синтетические теплоносители, а также адгезивные составы (клеи, смолы) и технические моющие средства.
Конструктивные особенности и гидравлические параметры

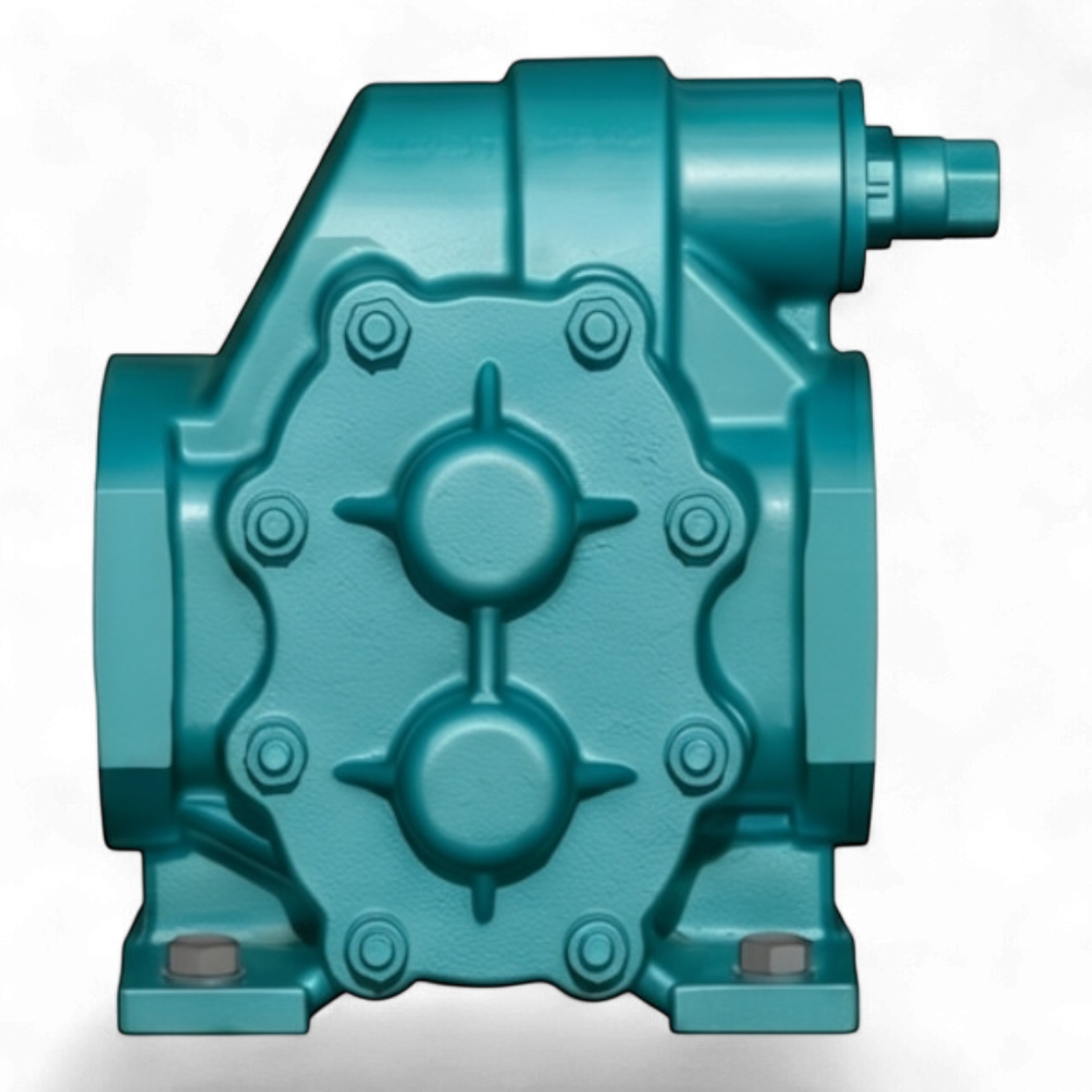

Агрегат построен по принципу внешнего зацепления шестерён, что обеспечивает стабильный ламинарный поток и высокую всасывающую способность (вакуумметрическая высота всасывания до 4,5 метров). Проточная часть выполнена из высококачественного чугуна марки Сч25, валы и рабочие шестерни изготовлены из конструкционной легированной стали 40Х. В узлах трения применены подшипники скольжения из меди с антифрикционным тефлоновым покрытием, что увеличивает ресурс эксплуатации при работе под нагрузкой.
Герметизация и температурный режим
Вал насоса оснащен одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE). Данное решение обеспечивает химическую стойкость к агрессивным растворителям и позволяет эксплуатировать установку при температуре рабочей среды до +150°С. Использование фторопластовых компонентов исключает деградацию уплотнения при промывке системы химическими реагентами.
Привод и монтаж

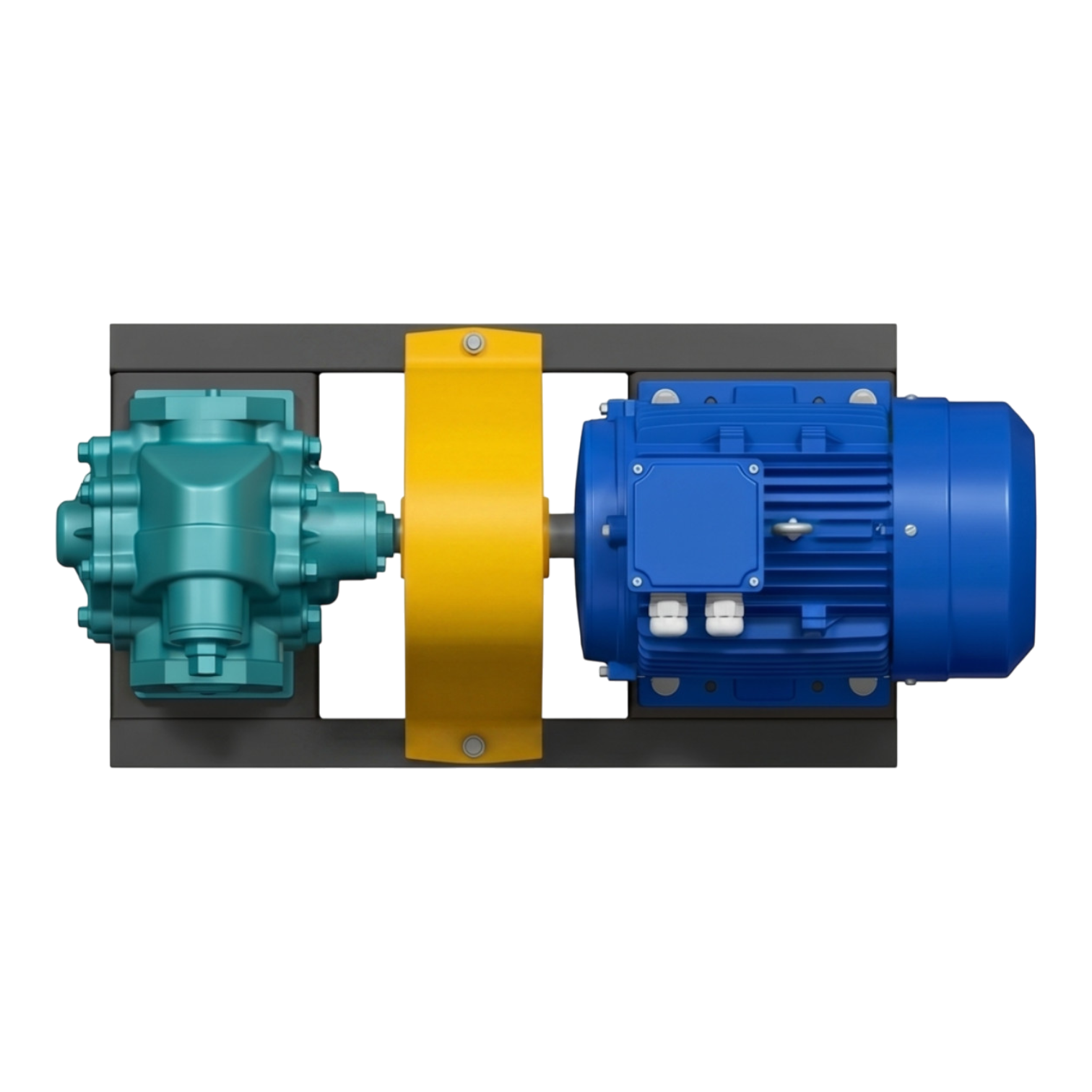

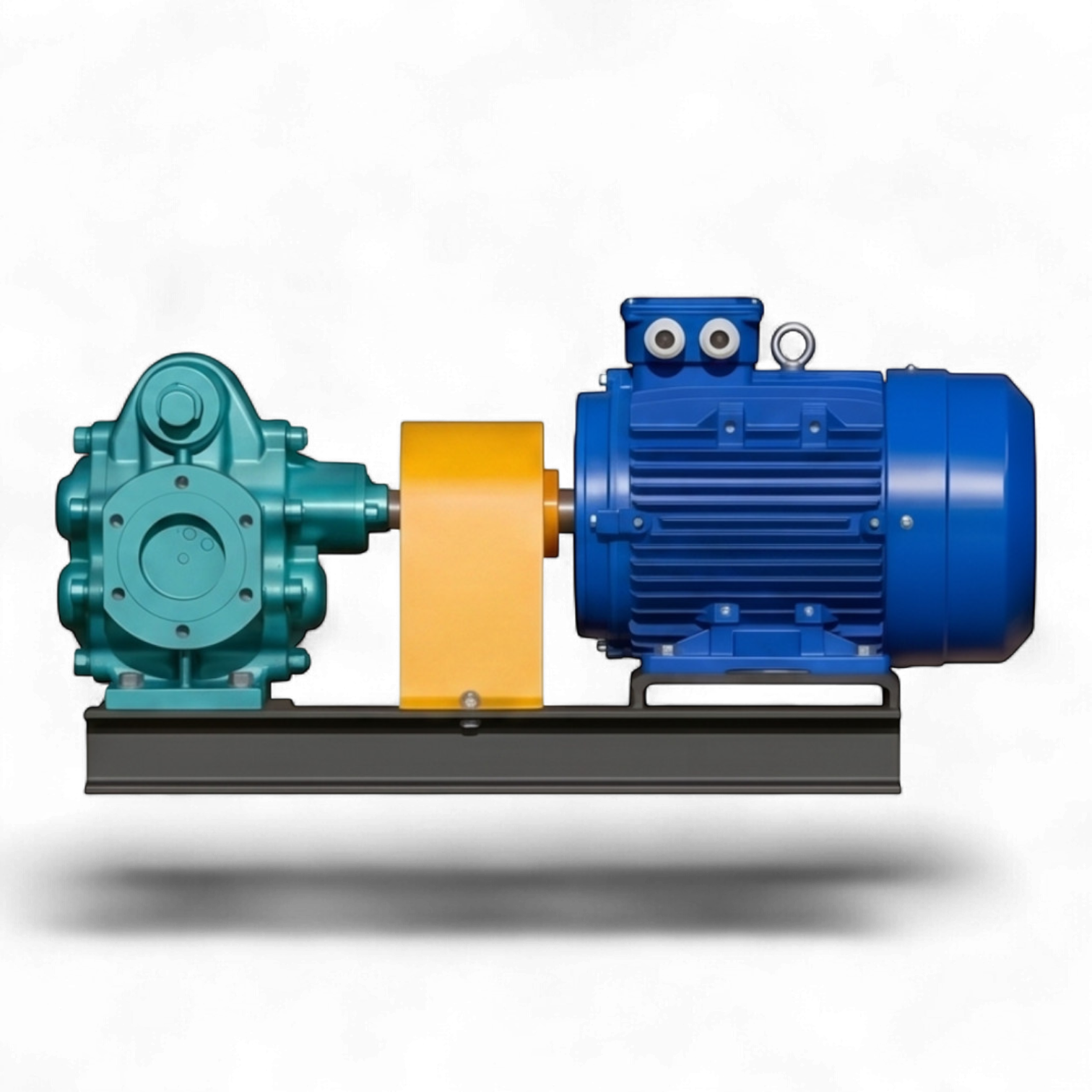

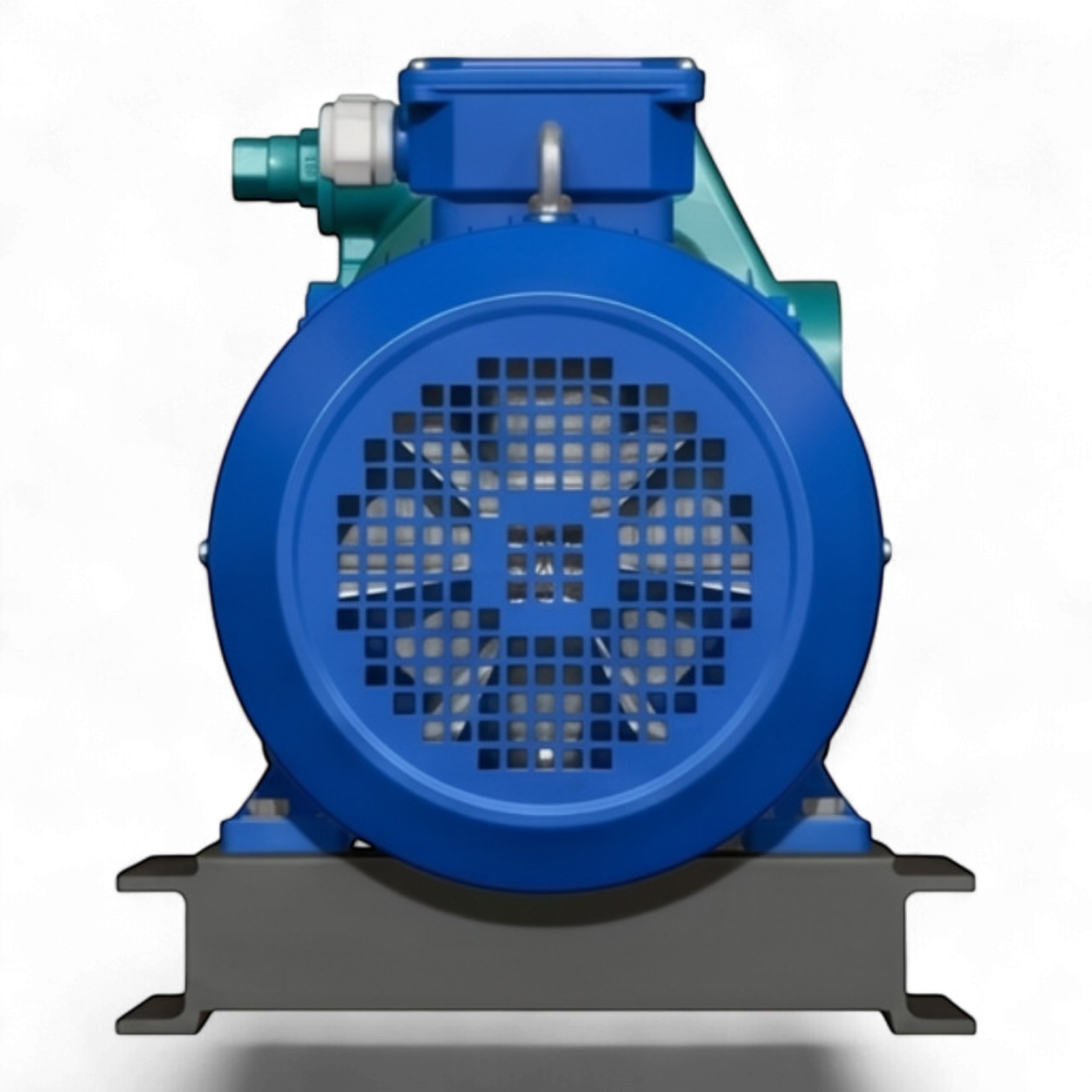

Насос комплектуется трехфазным электродвигателем мощностью 11 кВт с номинальной частотой вращения 1500 об/мин. Передача крутящего момента осуществляется через соединительную муфту. Оборудование поставляется без ответных фланцев; подключение к трубопроводу осуществляется через гладкие патрубки диаметром 3 дюйма (80 мм). Допускается агрегатирование как общепромышленными, так и взрывозащищенными двигателями в зависимости от категории размещения и свойств перекачиваемой среды.
