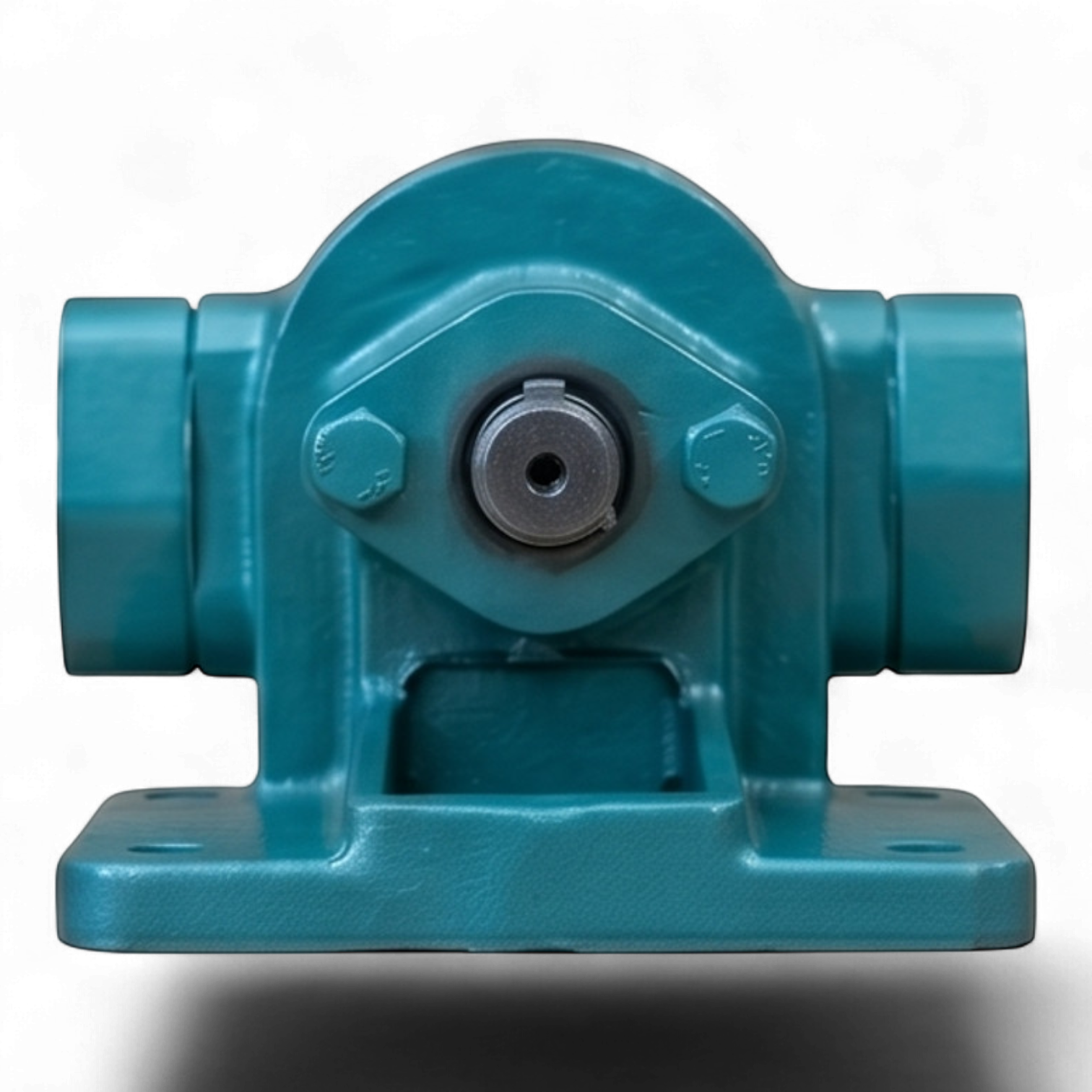

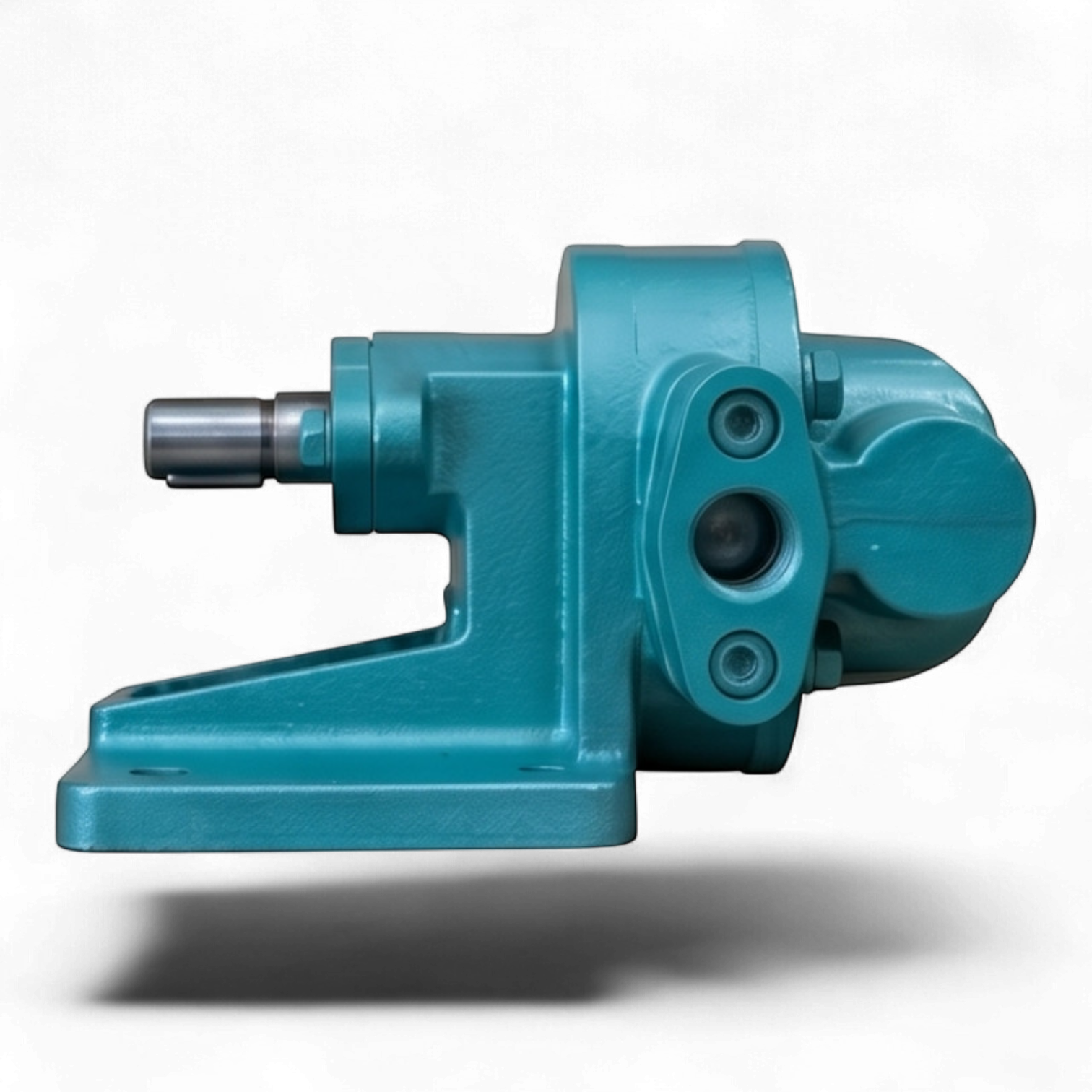

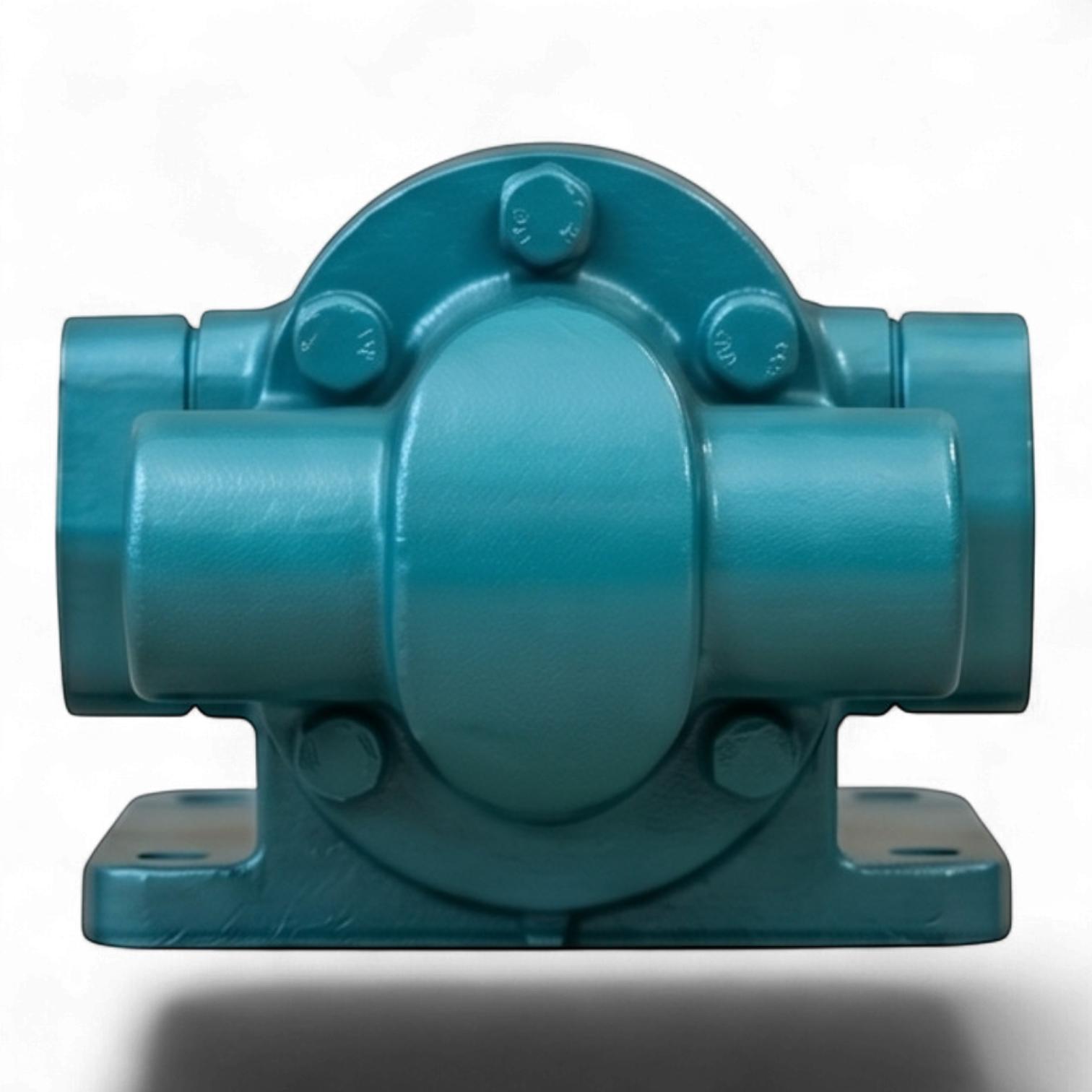

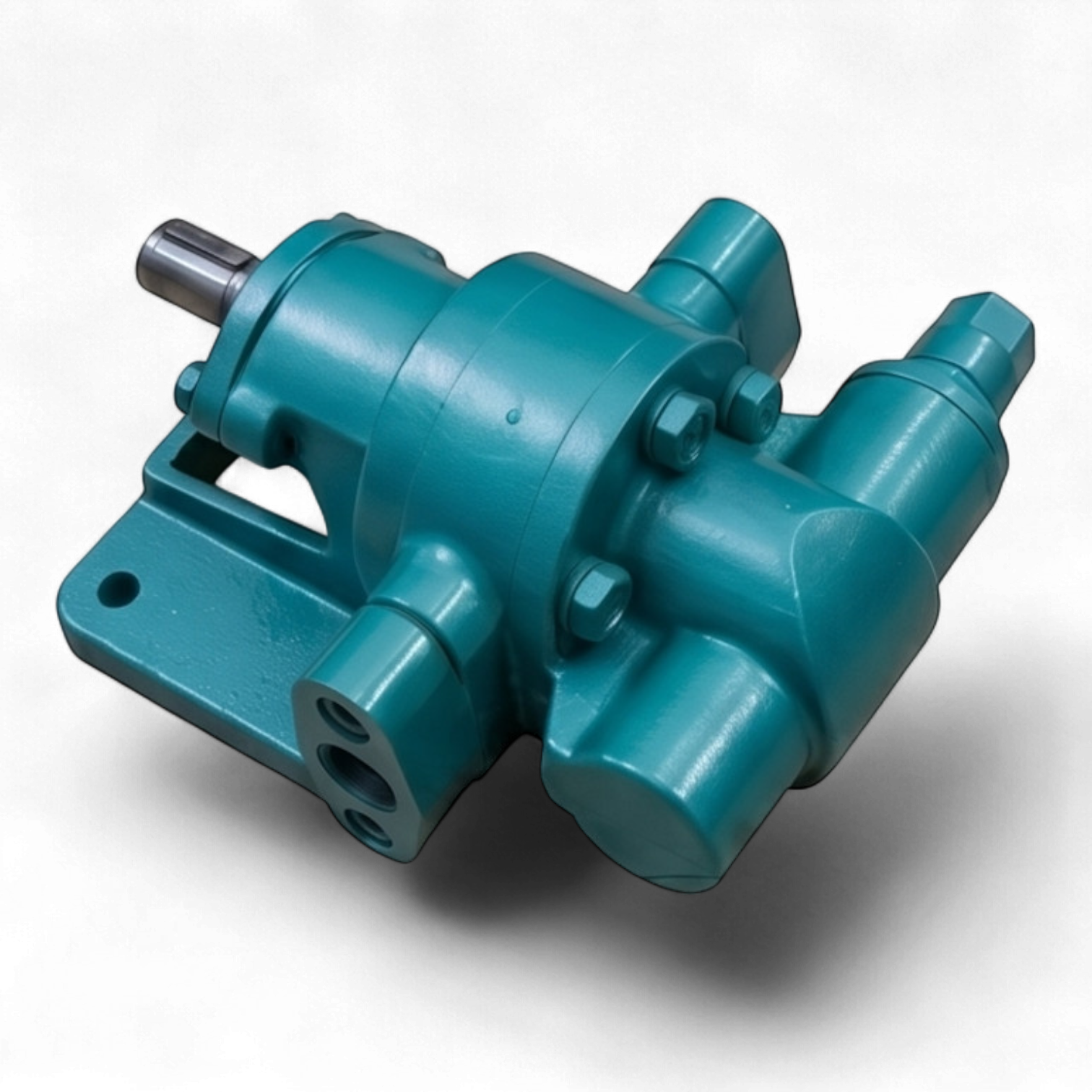

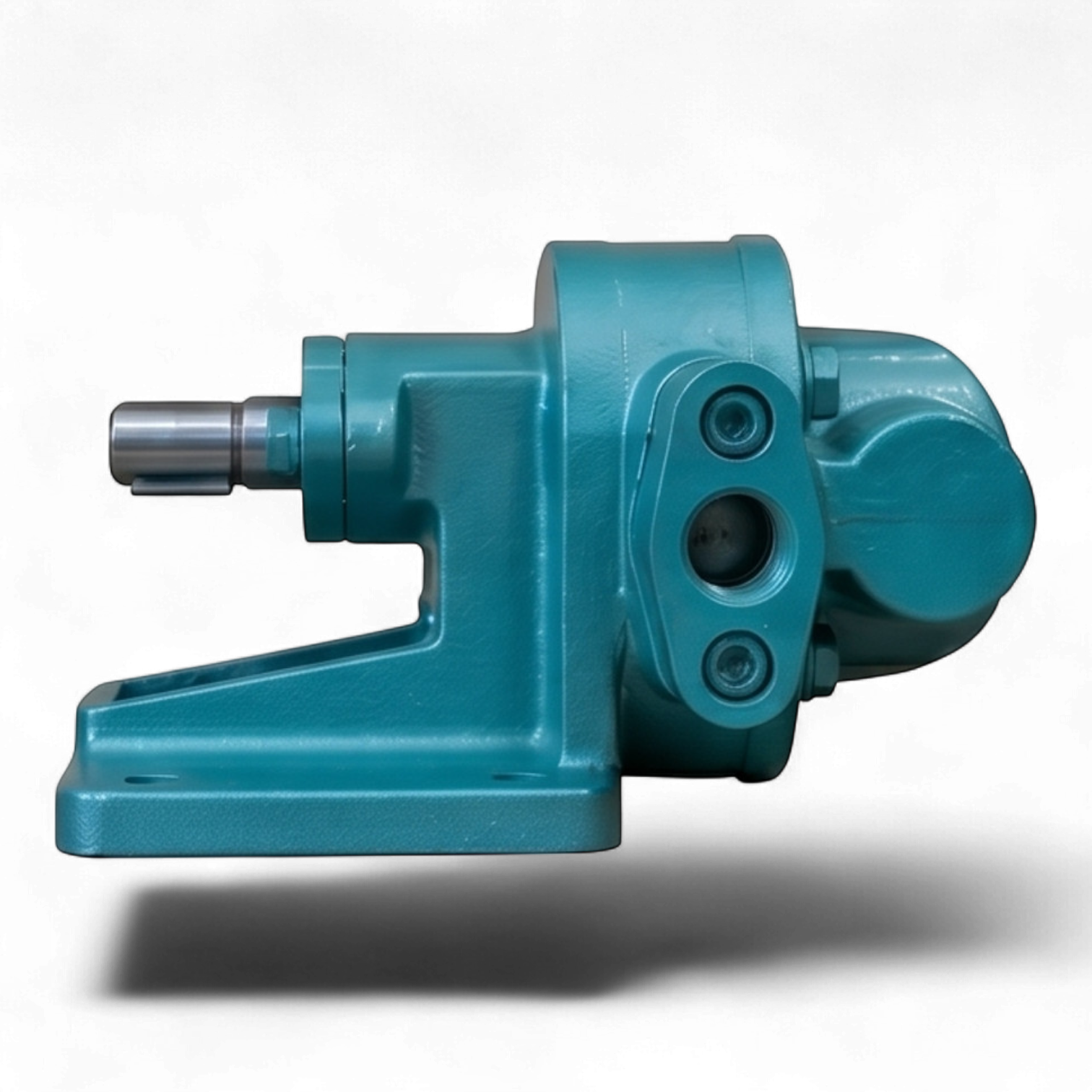

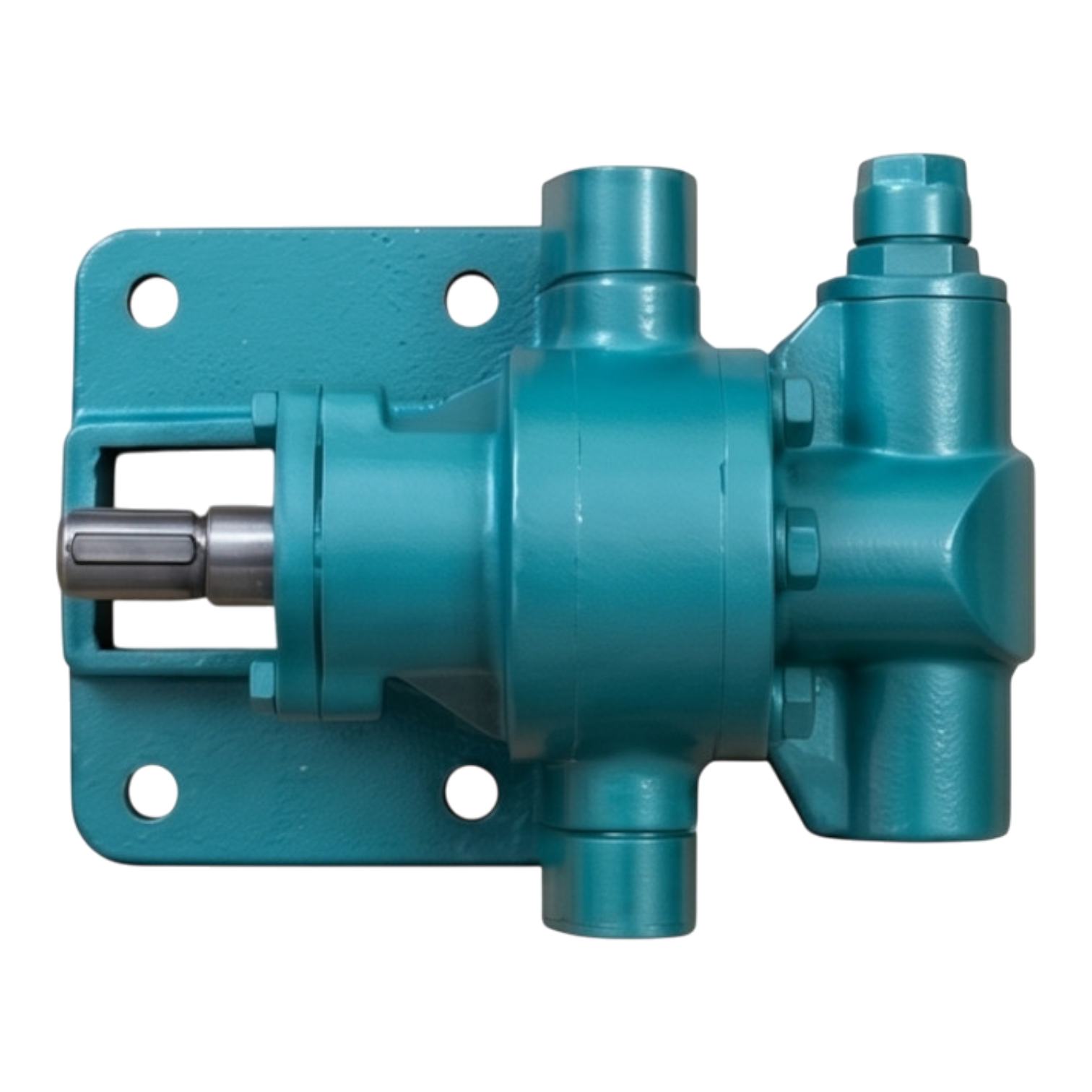

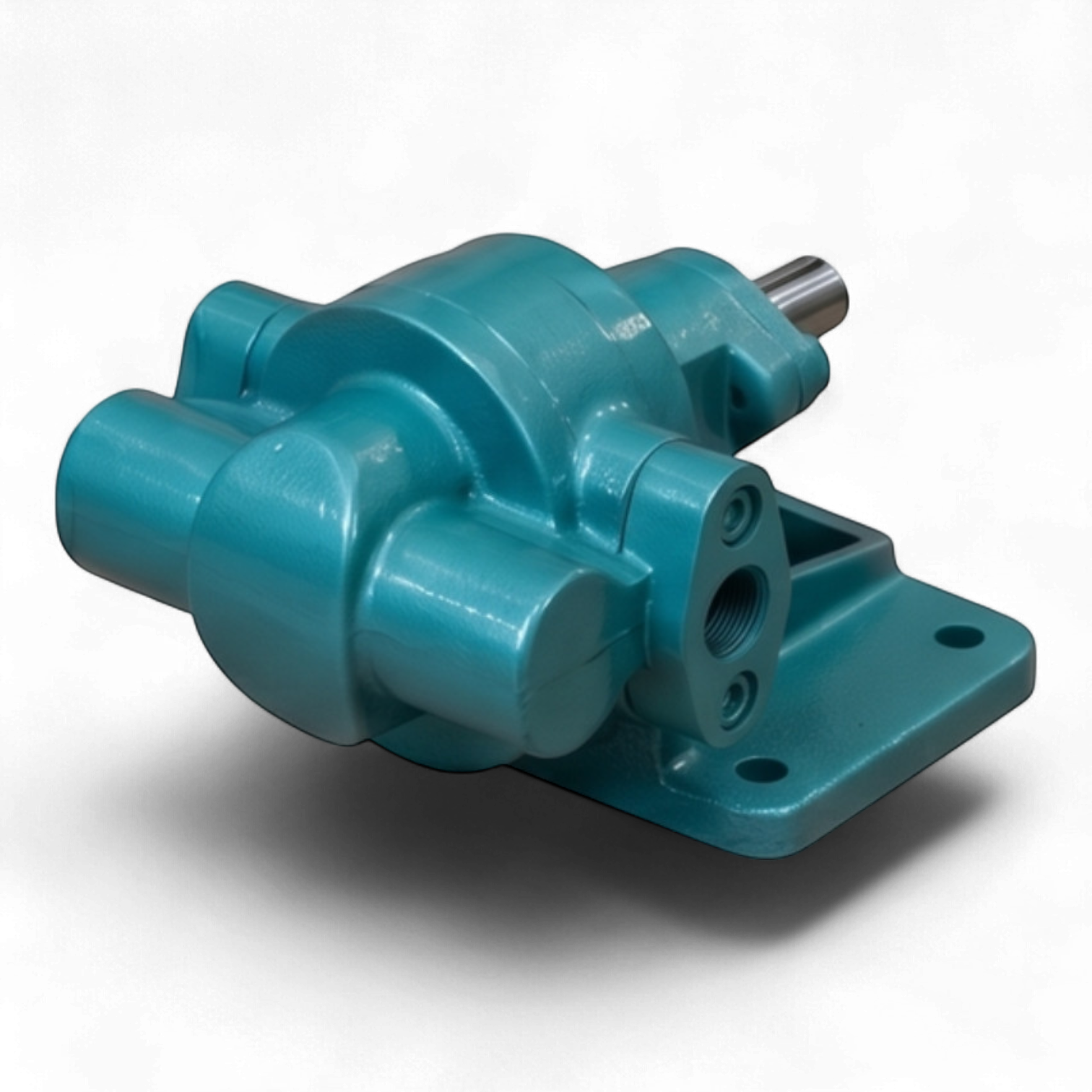

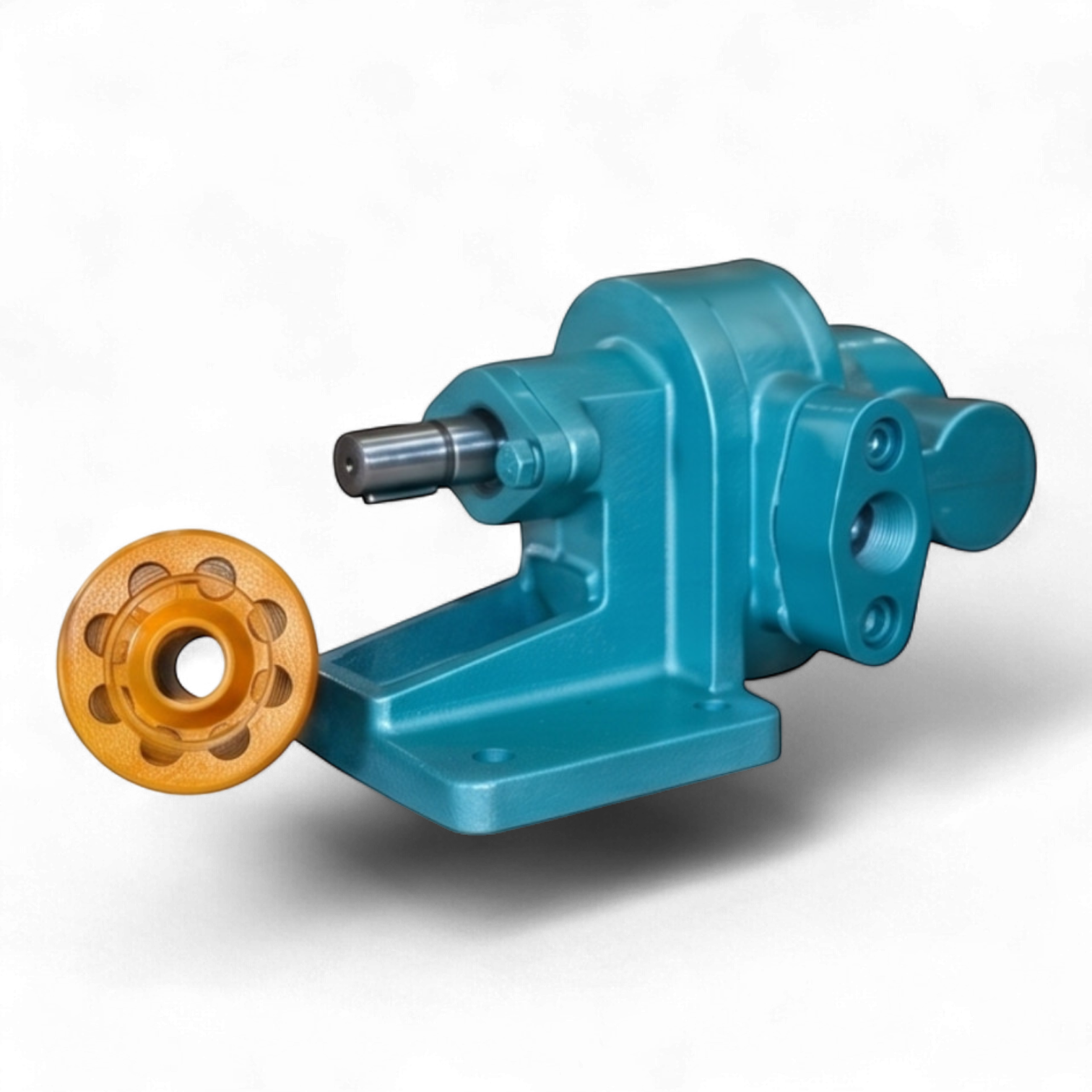

Техническое описание шестерённого насоса НМШ 5,0/3,3
Промышленный шестерённый насос НМШ 5,0/3,3 представляет собой агрегат объемного типа, спроектированный для перекачивания вязких сред, обладающих смазывающей способностью. Конструкция насоса обеспечивает стабильную подачу рабочей среды с номинальным расходом 5 м³/час и создаваемым избыточным давлением до 3,3 атм. Данная модификация поставляется без электродвигателя (б/д) и без рамы (б/р), что позволяет интегрировать её в существующие производственные линии или агрегатировать с приводами различного исполнения.
Конструктивные особенности и гидравлические параметры
Насос оснащен парой шестерен, которые при вращении создают разрежение на входе, обеспечивая высоту самовсасывания до 4,5 метров. Герметичность вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что гарантирует высокую химическую стойкость к растворителям и агрессивным компонентам. Опорные узлы выполнены в виде подшипников скольжения (медь с тефлоновым покрытием), что снижает коэффициент трения и увеличивает ресурс оборудования.
Технические характеристики рабочей среды
- Динамическая вязкость: до 2000 мПа*с.
- Температурный диапазон: до +150°C (исполнение из чугуна Сч25).
- Тип жидкостей: технические масла, дизельное топливо, мазут, теплоносители, смолы, клеевые составы, жидкое мыло.
Материальное исполнение
Корпус выполнен из серого чугуна марки Сч25. Вал и рабочие шестерни изготовлены из конструкционной легированной стали 40Х, прошедшей термическую обработку для повышения износостойкости. Присоединение к трубопроводной системе осуществляется посредством комплектных фланцев с внутренней резьбой диаметром 1 1/2".
