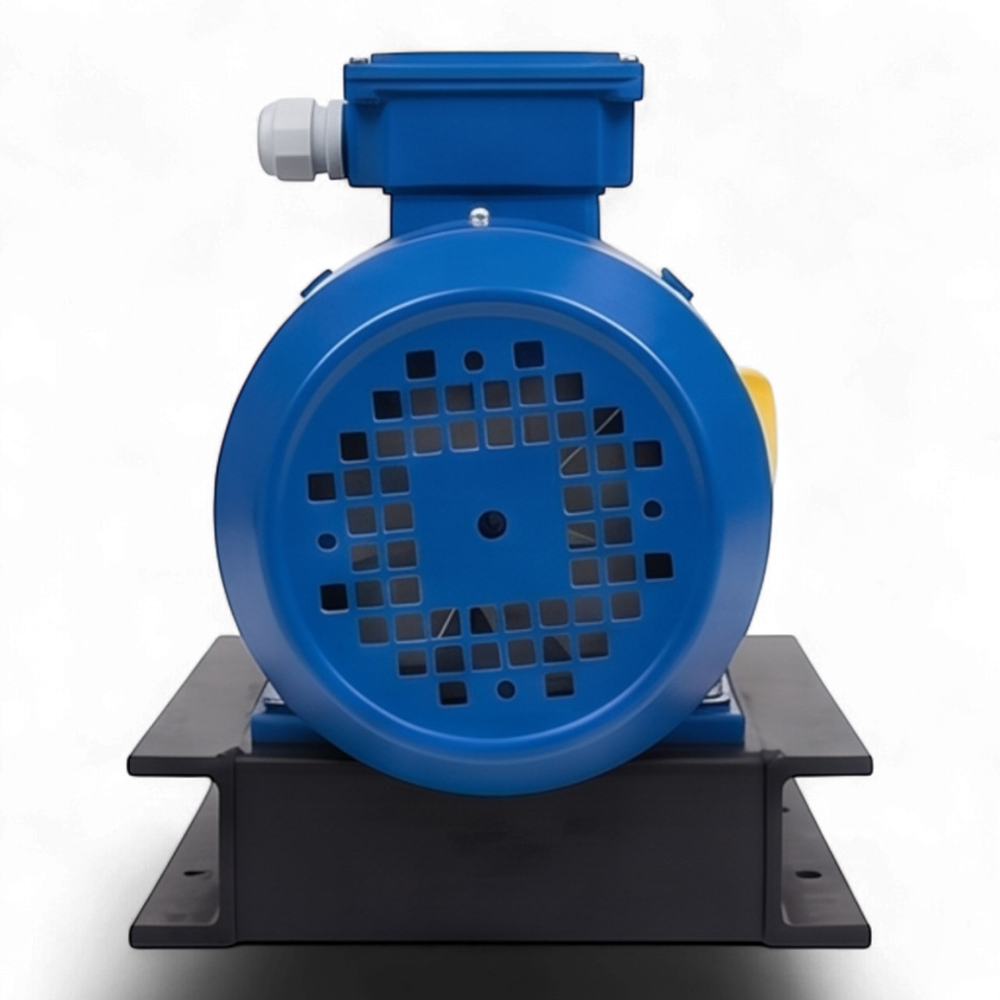

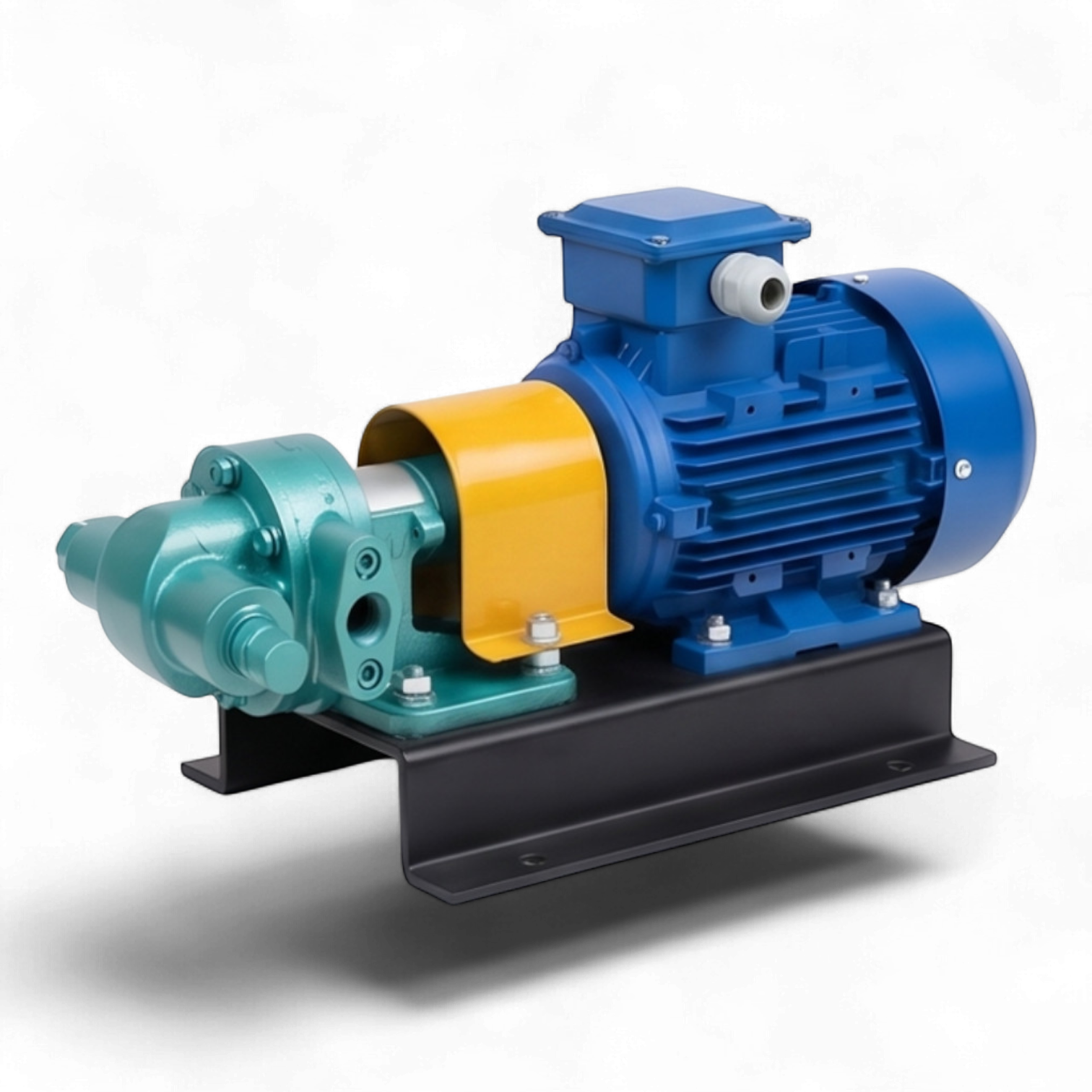

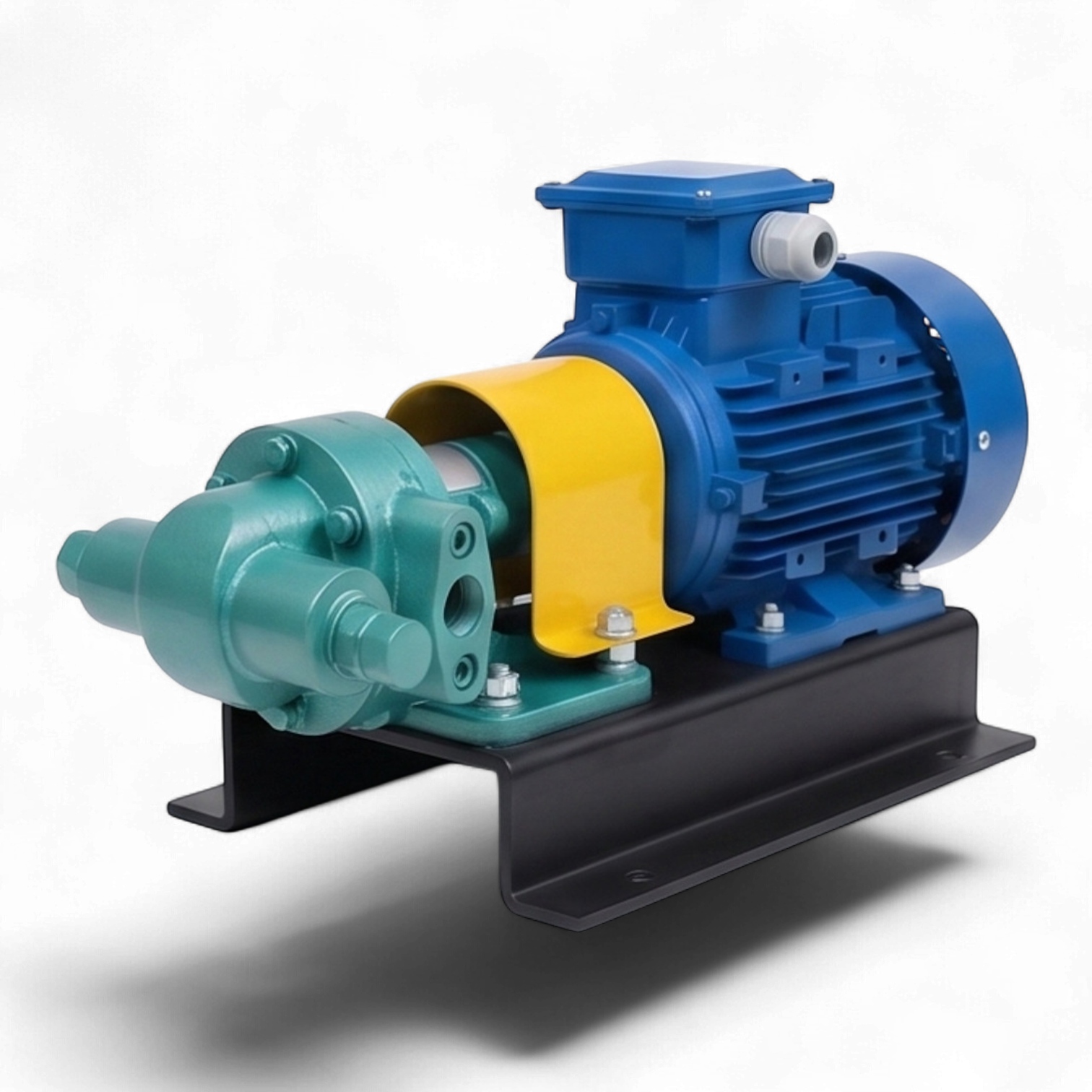

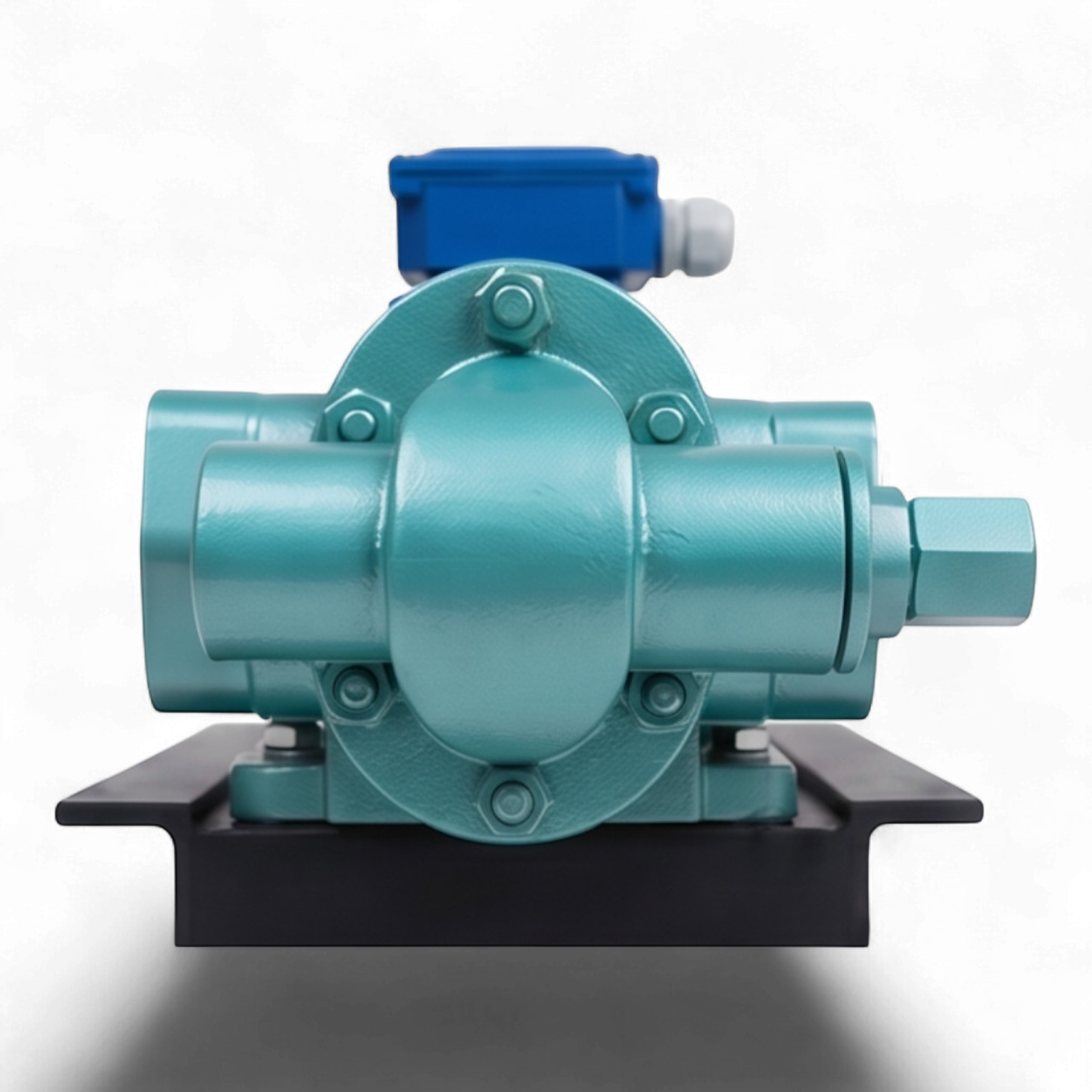

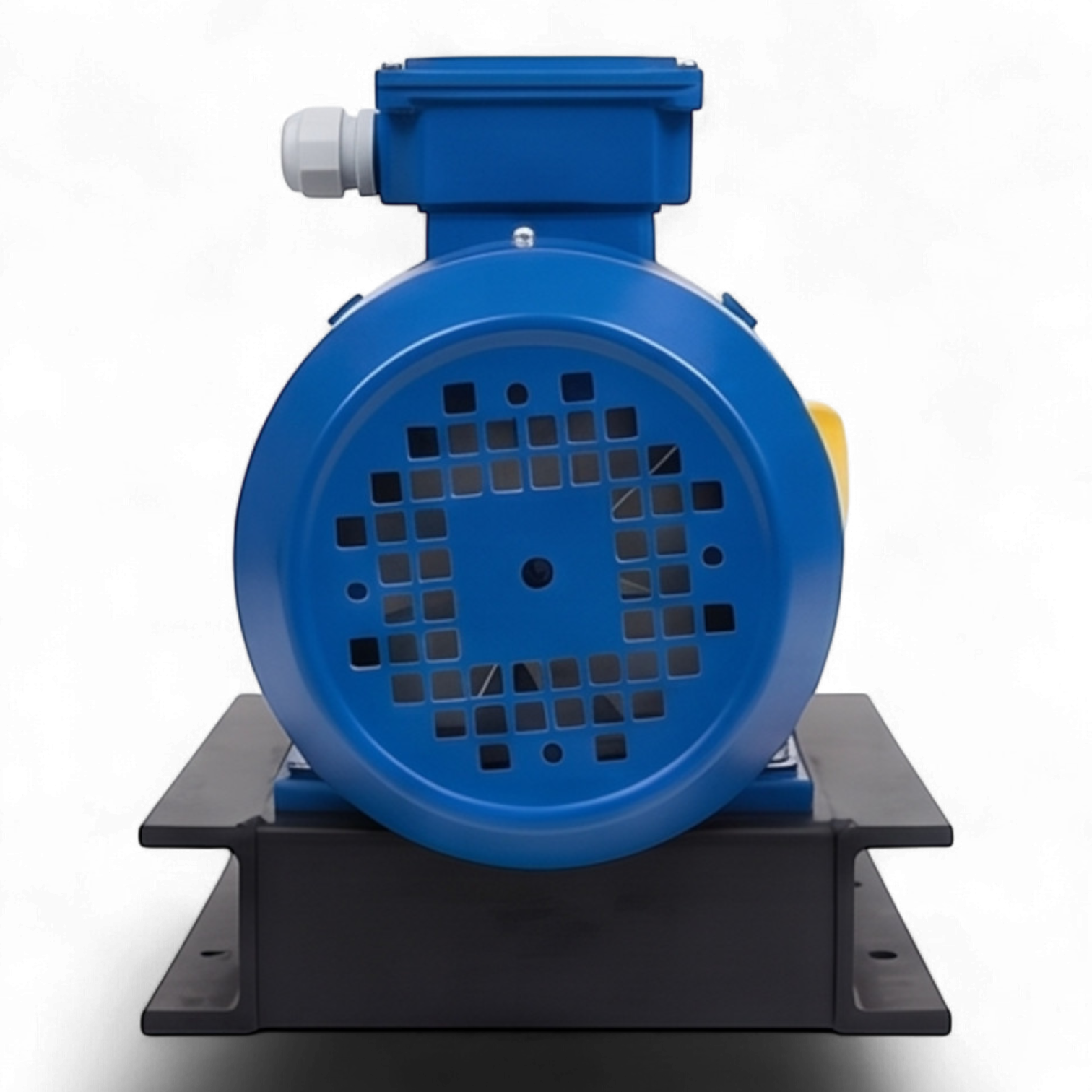

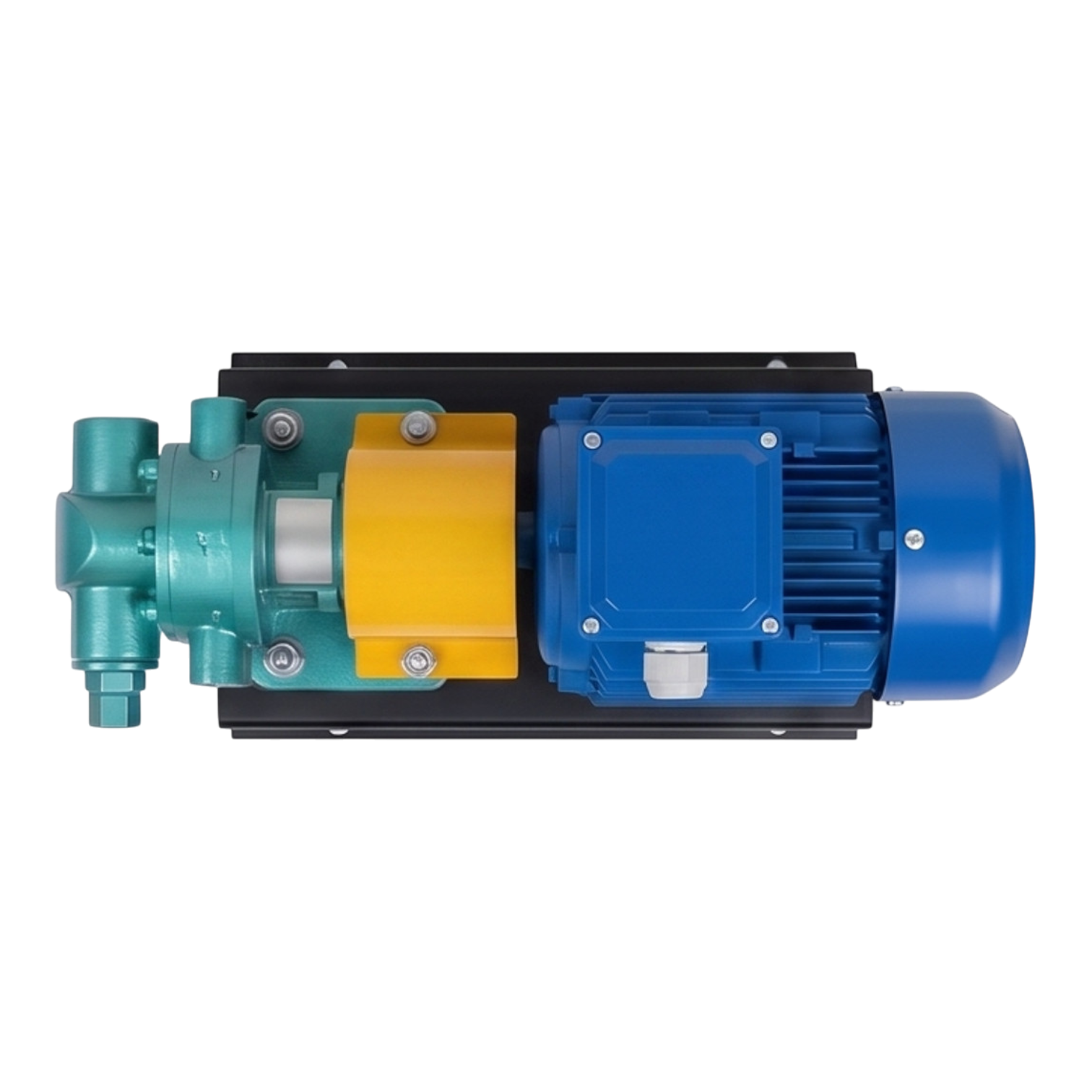

Техническое описание шестерённого насосного агрегата НМШ 5,0/3,3
Промышленный шестерённый насос НМШ 5,0/3,3 представляет собой объемный роторный гидромашину, предназначенную для перекачивания вязких сред, обладающих смазывающей способностью. Конструкция агрегата оптимизирована для работы с жидкостями кинематической вязкостью до 2000 мПа*с, включая нефтепродукты, полимерные смолы, клеевые составы и технические масла.
Конструктивные особенности и гидравлические параметры
Принцип действия основан на изменении объемов рабочих камер при вращении зацепляющихся шестерен. Агрегат обеспечивает номинальную подачу 5 м³/час при развиваемом давлении на выходе до 3,3 атм (0,33 МПа). Максимальная геометрическая высота всасывания составляет 4,5 метра, что обусловлено высокой герметичностью рабочей пары.
Материальное исполнение и температурные режимы
В зависимости от производственных задач проточная часть выполняется в двух вариантах:
- Стандартное исполнение: Корпус из серого чугуна Сч25, валы и шестерни из конструкционной легированной стали 40Х. Допустимая температура рабочей среды до +150°С.
- Коррозионностойкое исполнение (индекс «К»): Основные элементы выполнены из нержавеющей стали AISI 304 (08Х18Н10Т). Термическая стойкость расширена до +200°С.
Система уплотнений и привод
Герметизация вала осуществляется посредством одинарного торцевого уплотнения с применением фторопластовых эластомеров. Данное решение обеспечивает химическую инертность к широкому спектру растворителей и долговечность при высоких температурах. В качестве опор качения/скольжения используются медные подшипники с тефлоновым антифрикционным покрытием. Насос комплектуется трехфазным электродвигателем мощностью 2,2 кВт с частотой вращения 1500 об/мин.
