Техническое описание шестерённого насоса НМШ 5,0/3,3К

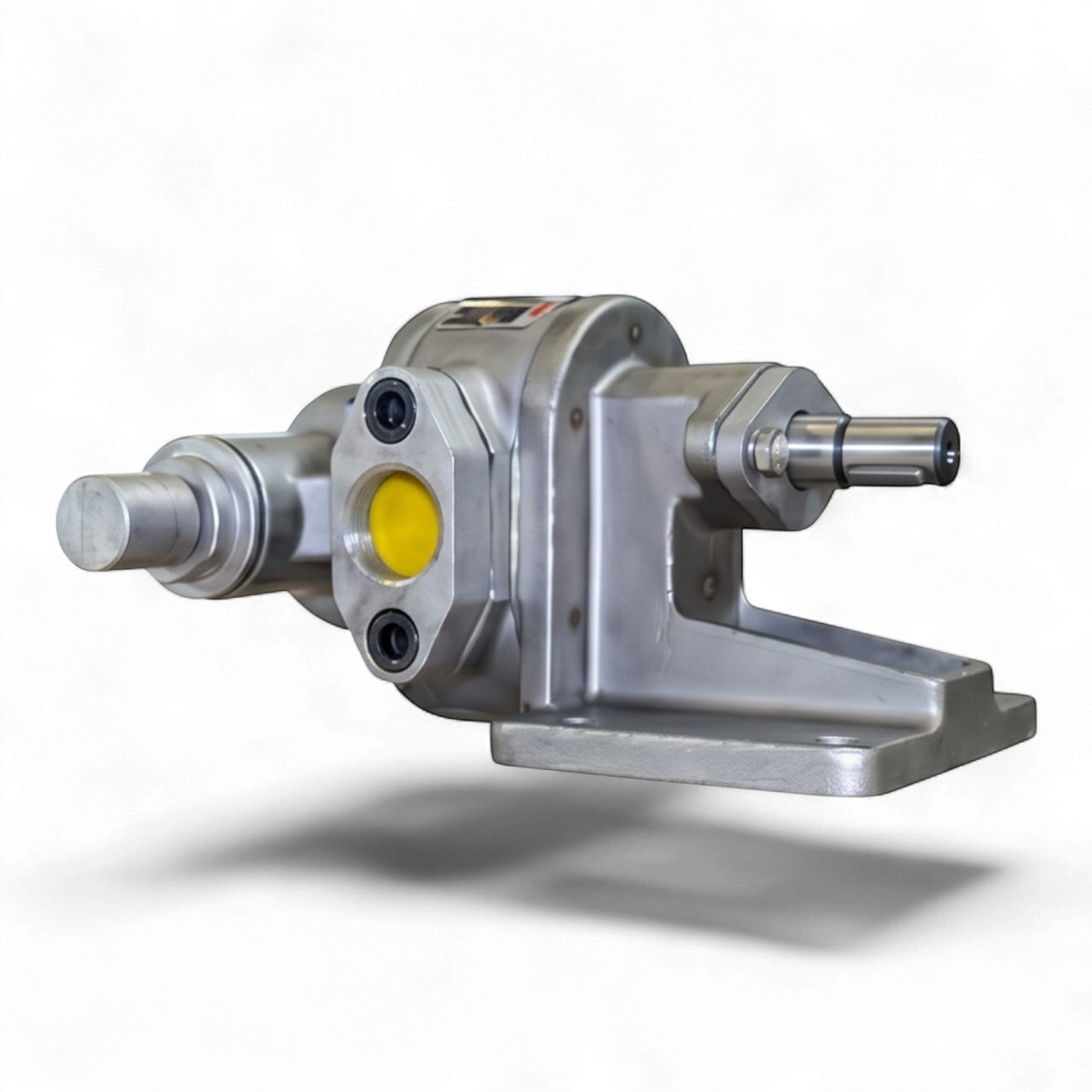

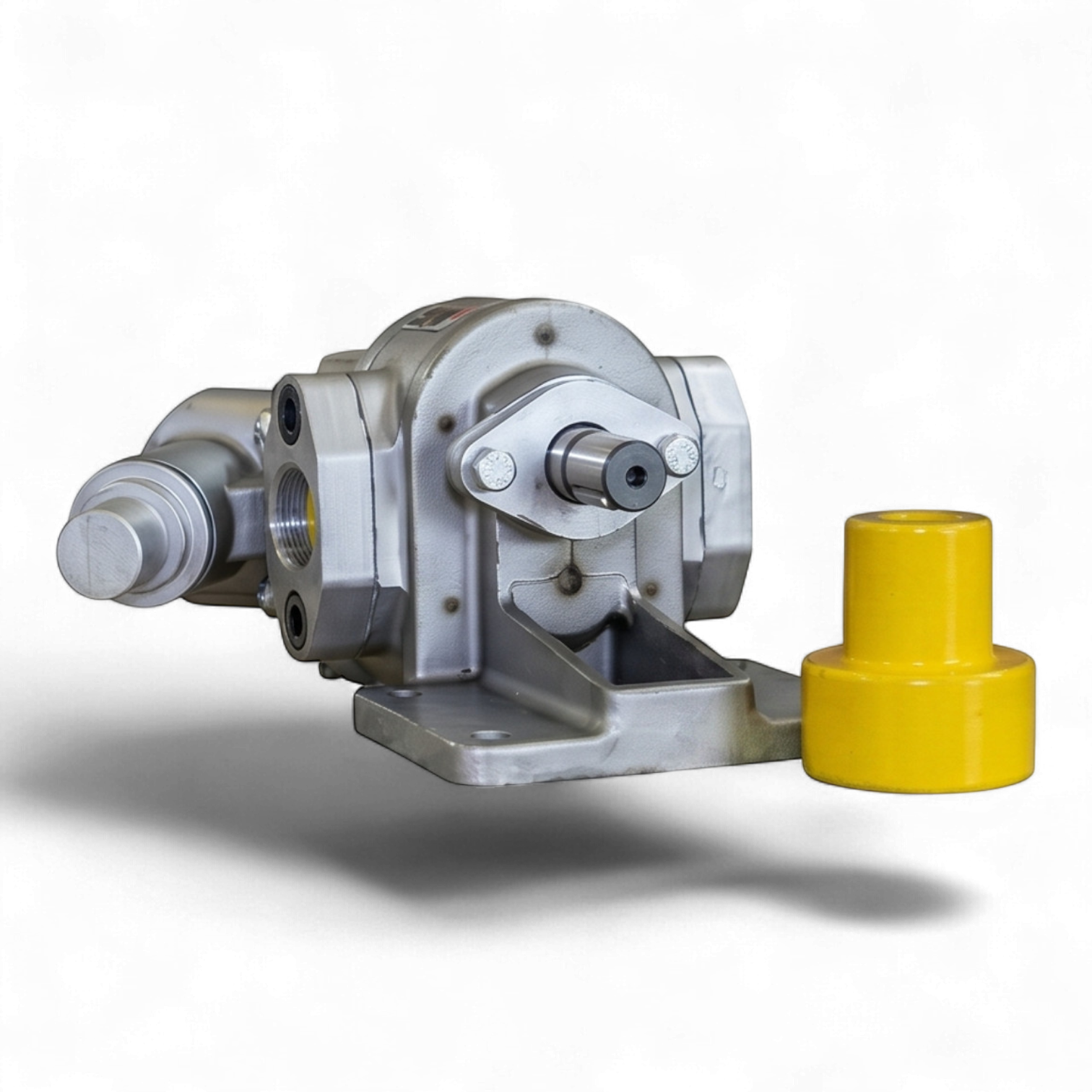

Промышленный шестерённый насос НМШ 5,0/3,3К представляет собой агрегат объемного типа, предназначенный для нагнетания вязких жидкостей, обладающих смазывающей способностью. Данная модификация выполнена в коррозионностойком исполнении (индекс «К»), что расширяет спектр перекачиваемых сред и температурный диапазон эксплуатации.
Конструктивные особенности и гидравлические параметры

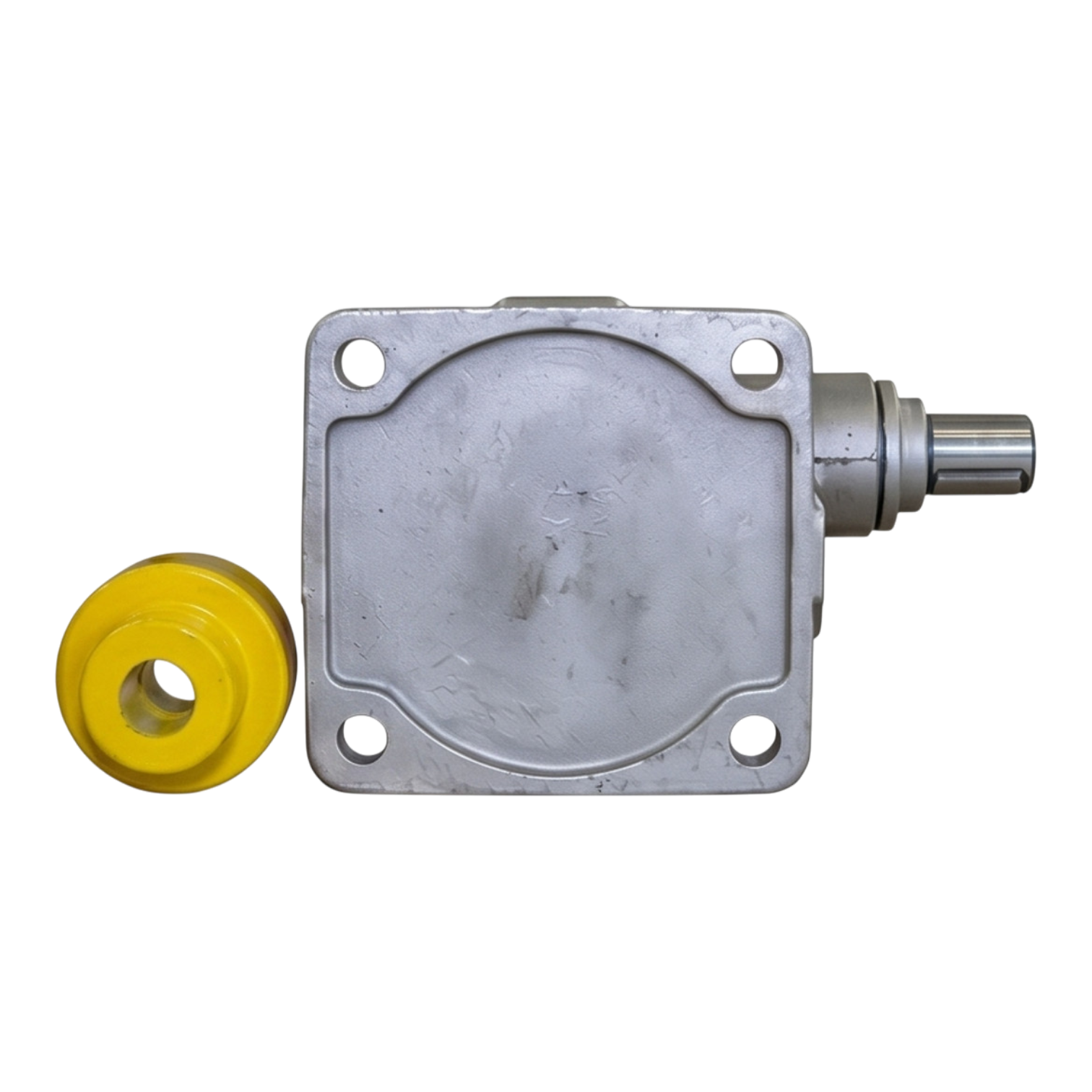

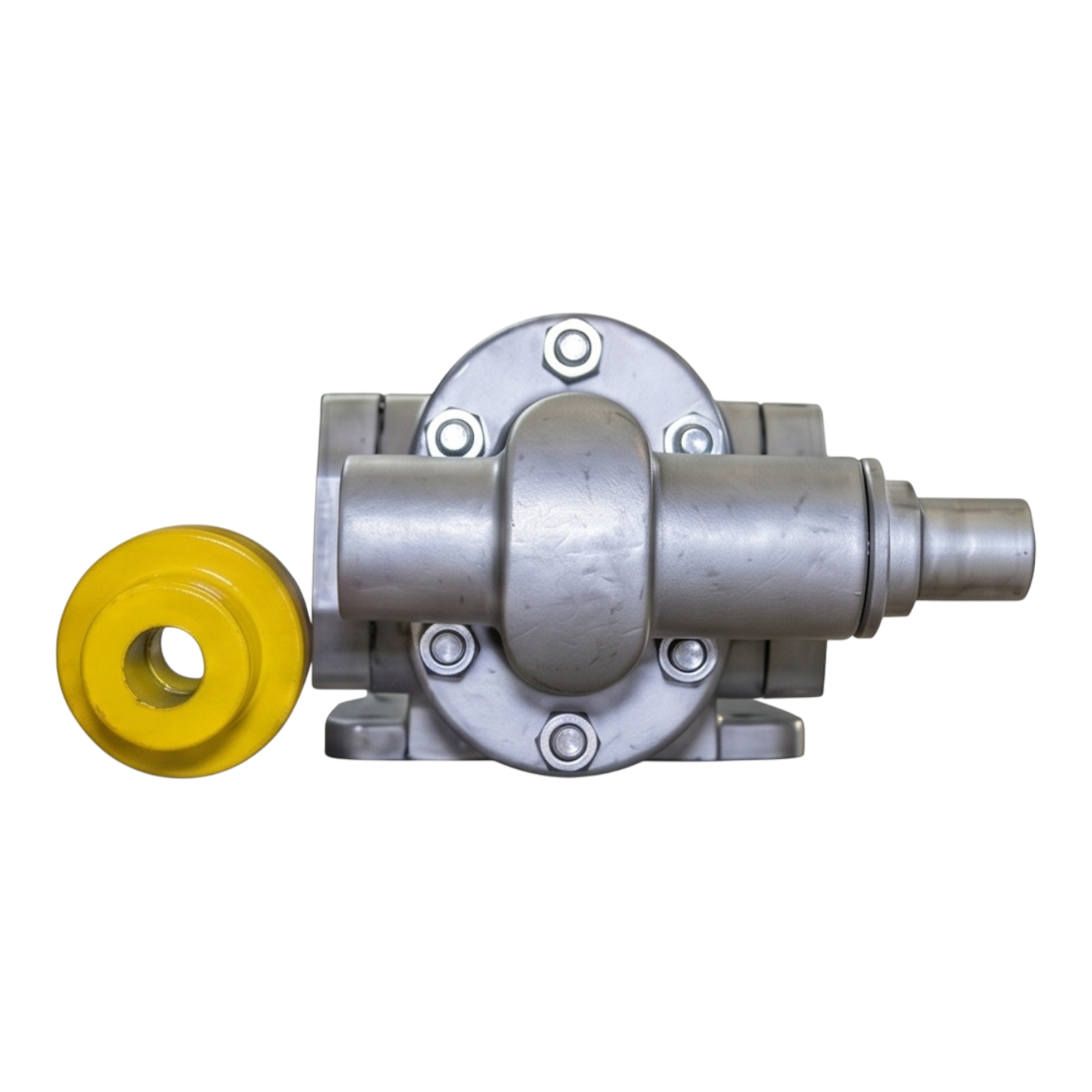

Основным рабочим органом являются шестерни, обеспечивающие стабильную подачу рабочей среды. Проточная часть, включая корпус, вал и шестерни, изготовлена из нержавеющей стали марки AISI 304 (аналог 08Х18Н10Т). В конструкции применены подшипники скольжения из меди с тефлоновым покрытием, что минимизирует коэффициент трения и увеличивает ресурс узла.
Герметичность вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE). Данное техническое решение гарантирует химическую стойкость к агрессивным растворителям при промывке системы и высокую термическую стабильность.
Технические характеристики:
- Номинальная подача: 5,0 м³/час;
- Максимальное рабочее давление: 3,3 атм (0,33 МПа);
- Допустимая вязкость среды: до 2000 мПа*с;
- Максимальная температура рабочей жидкости: до +200°C;
- Вакуумметрическая высота всасывания: до 4,5 метров;
- Присоединительные размеры: фланецевое соединение с внутренней резьбой 1 1/2";
- Исполнение: без двигателя и без рамы (б/д, б/р).
Область применения
Насос предназначен для перекачивания дизельного топлива, масел, нефтепродуктов, теплоносителей, низковязких смол, клеевых составов и жидкого мыла. Возможно агрегатирование как с общепромышленными, так и со взрывозащищенными электродвигателями в зависимости от категории размещения и свойств перекачиваемой среды.
