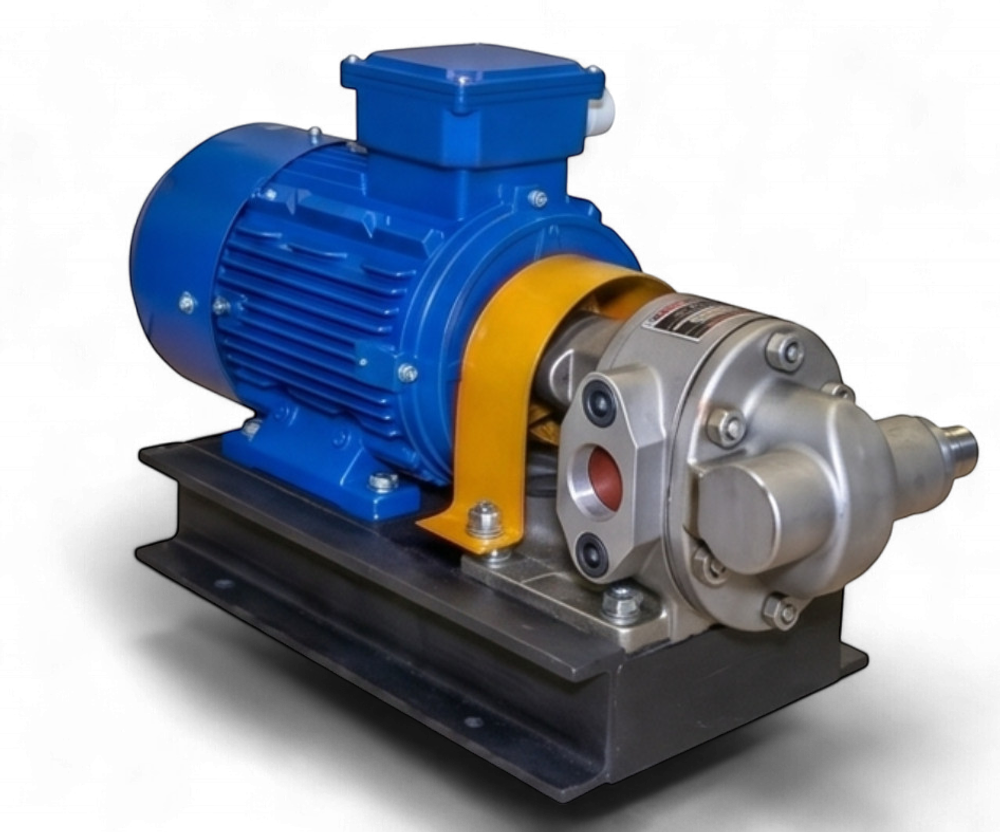

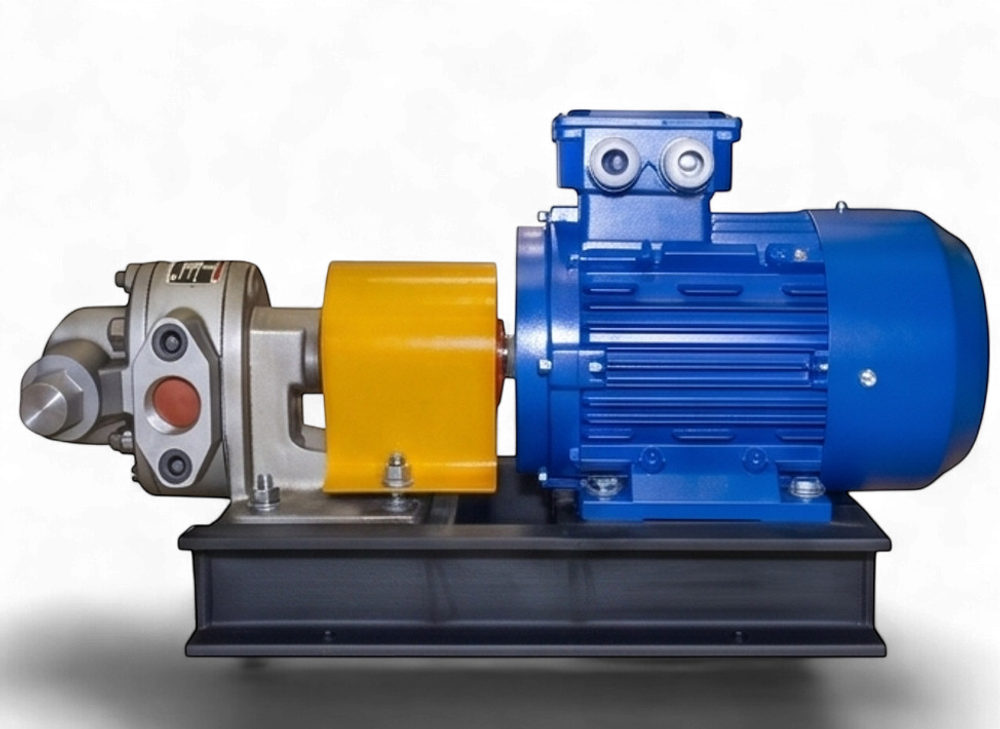

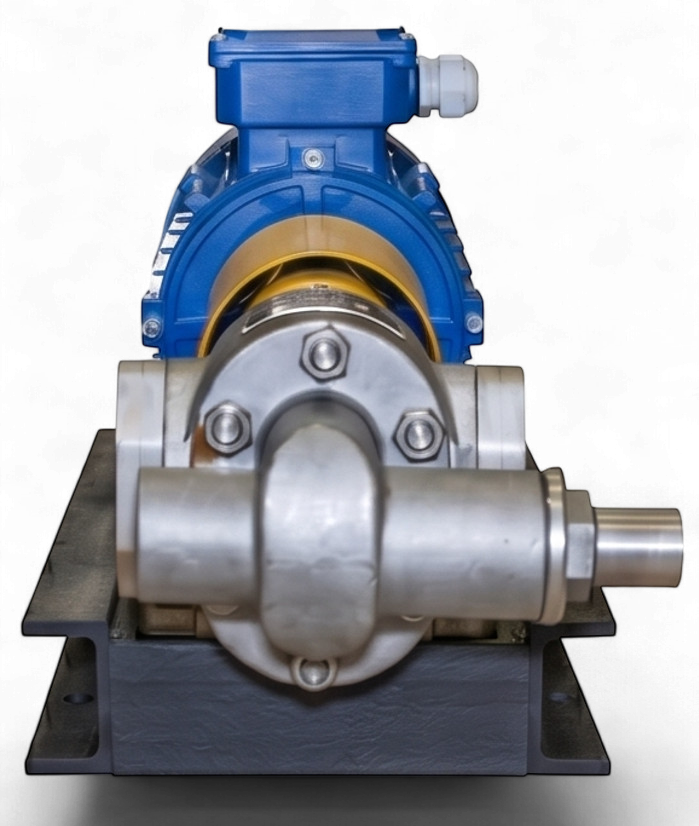

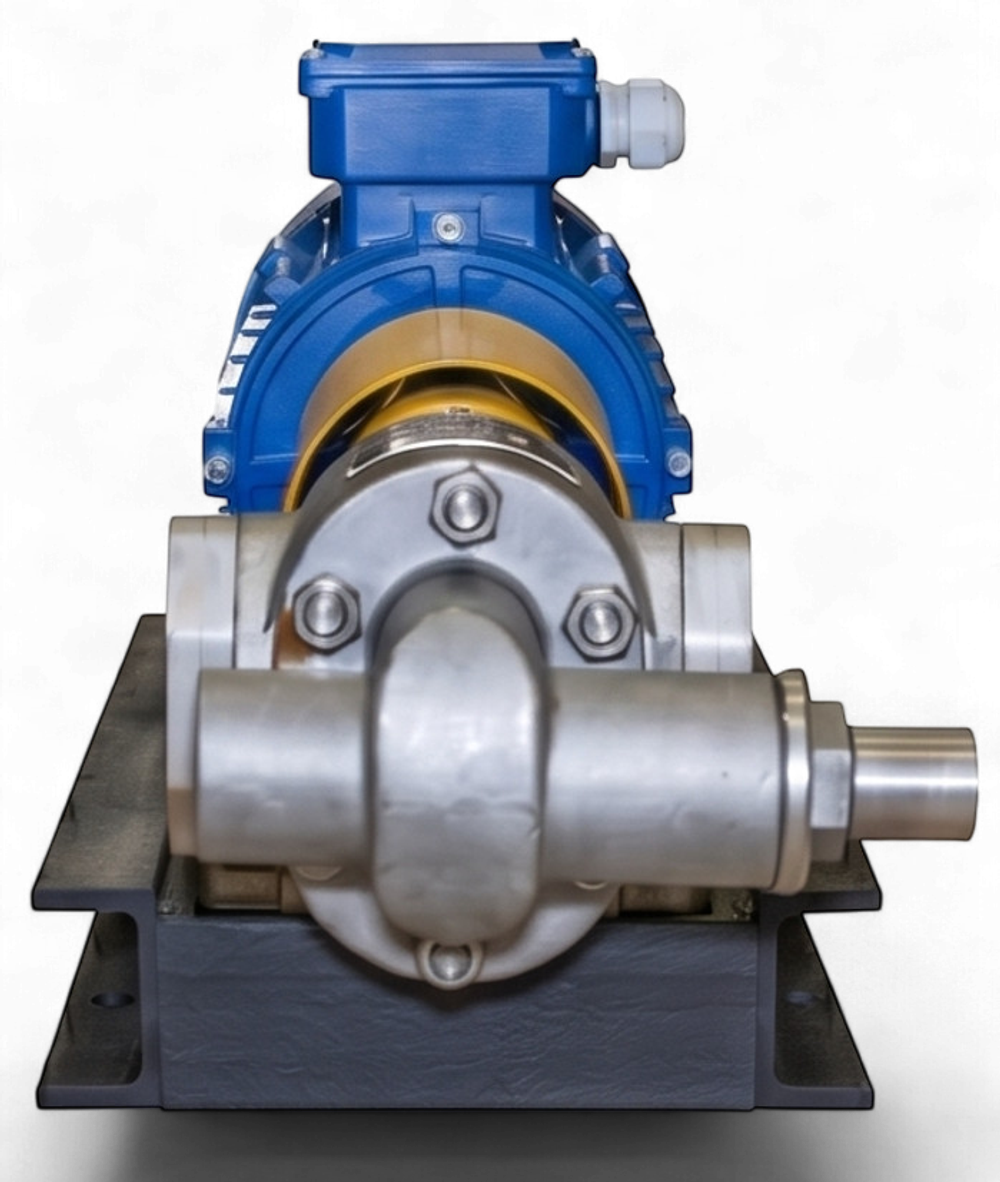

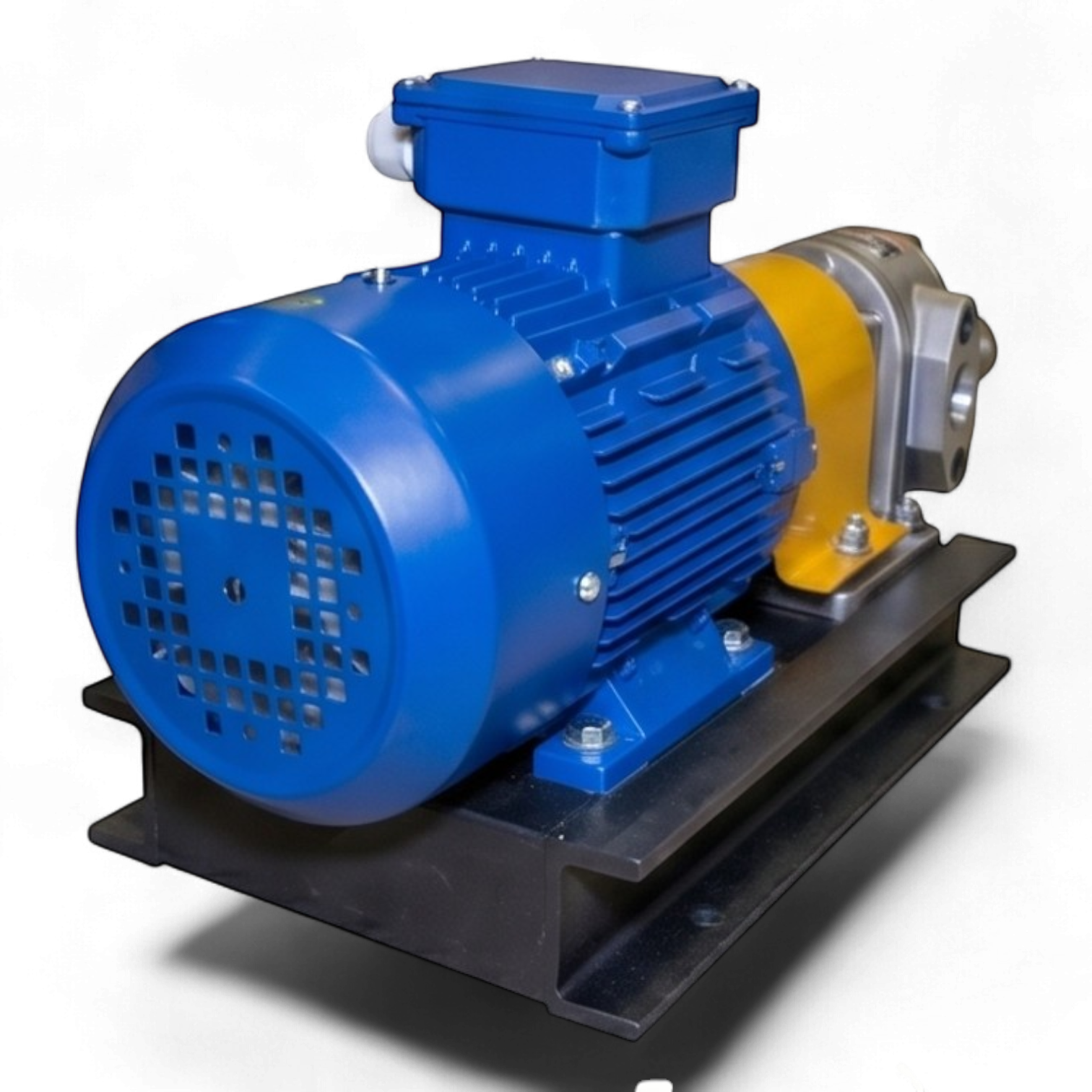

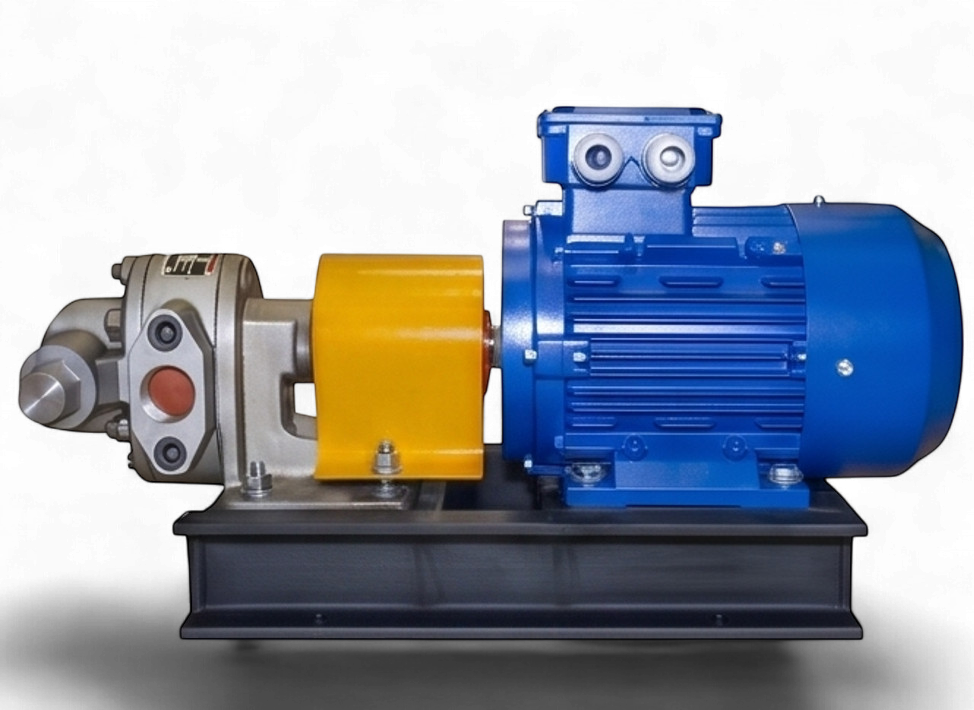

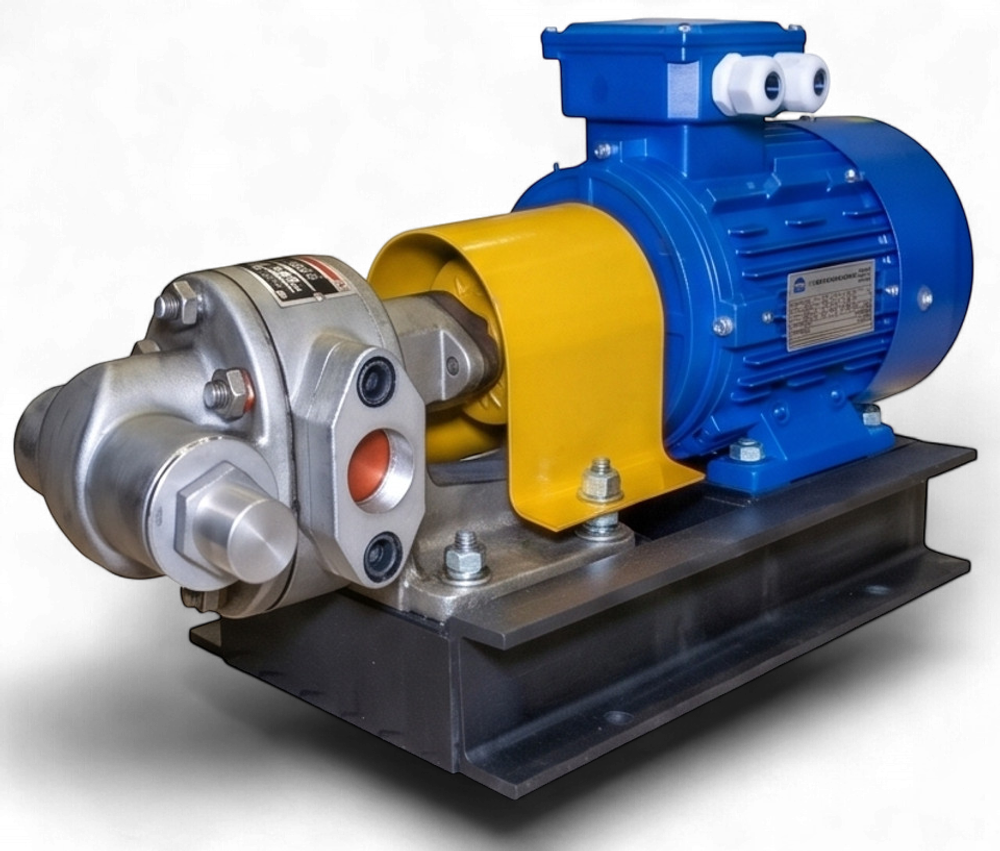

Техническое описание шестерённого электронасосного агрегата НМШ 5,0/3,3К
Промышленный шестерённый насос НМШ 5,0/3,3К представляет собой объемный гидравлический аппарат, предназначенный для перекачивания вязких сред, обладающих смазывающей способностью. Конструктивное исполнение "К" подразумевает изготовление всех компонентов проточной части из коррозионностойкой аустенитной стали AISI 304 (аналог 08Х18Н10Т), что расширяет область применения агрегата до химически активных сред и теплоносителей.
Механизм действия основан на изменении объема рабочих камер при вращении зацепляющихся шестерен. Агрегат оснащен одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что обеспечивает высокую герметичность и химическую инертность, позволяя производить промывку системы агрессивными растворителями. В качестве опор валов используются подшипники скольжения из медного сплава с антифрикционным тефлоновым покрытием, минимизирующим коэффициент трения и износ узлов.
Насосный агрегат комплектуется трехфазным электродвигателем мощностью 2,2 кВт. Оборудование рассчитано на эксплуатацию в широком температурном диапазоне и обладает способностью к самовсасыванию с глубины до 4,5 метров (при условии предварительного заполнения проточной части рабочей жидкостью).
Основные эксплуатационные характеристики:
- Тип насоса: Шестерённый, объемного типа
- Материал проточной части: Нержавеющая сталь AISI 304
- Максимальная кинематическая вязкость среды: до 2000 мПа*с
- Максимальная температура рабочей среды: +200°C
- Тип уплотнения вала: Торцевое (фторопласт)
- Высота самовсасывания: до 4,5 м
- Присоединительные элементы: Фланцы с внутренней резьбой
