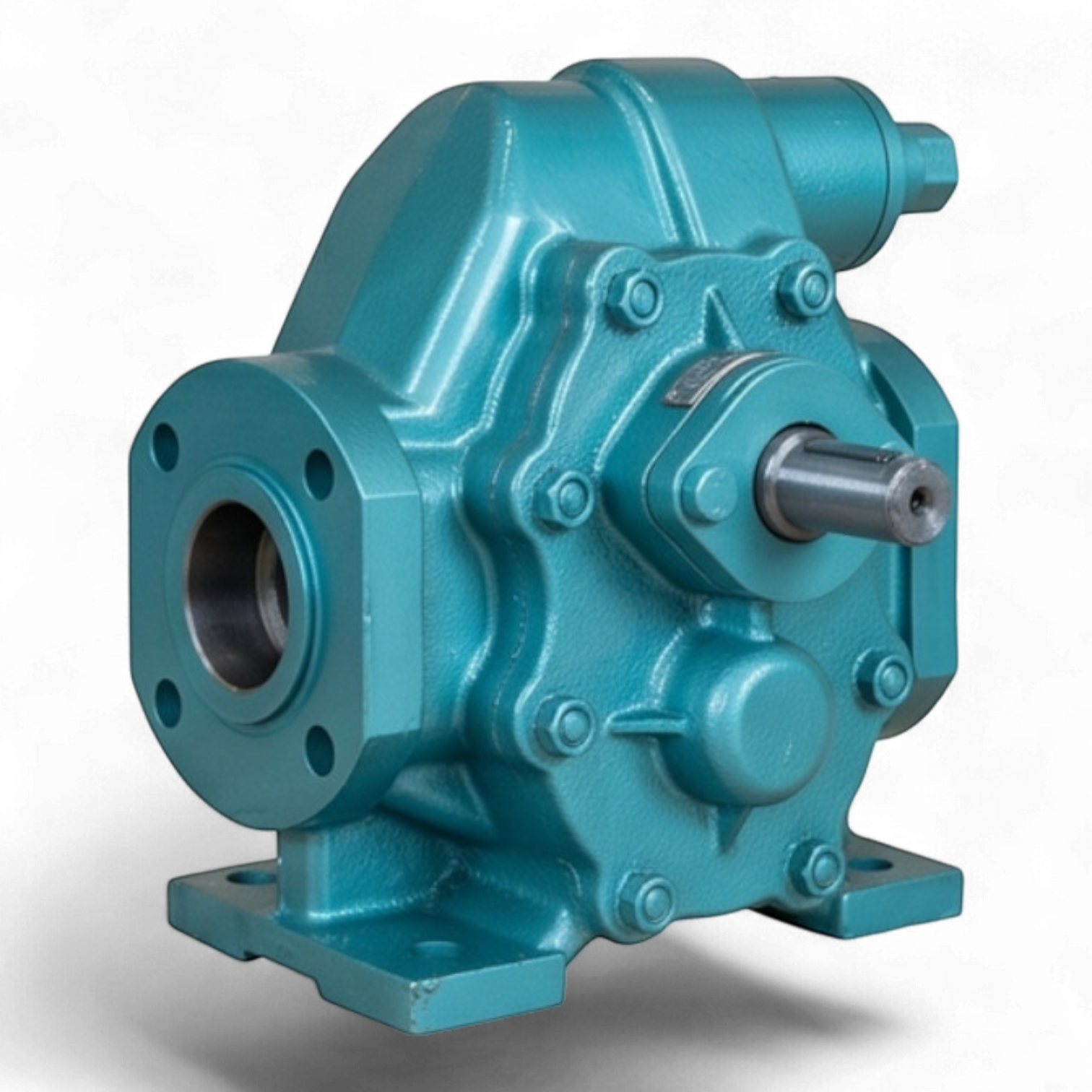

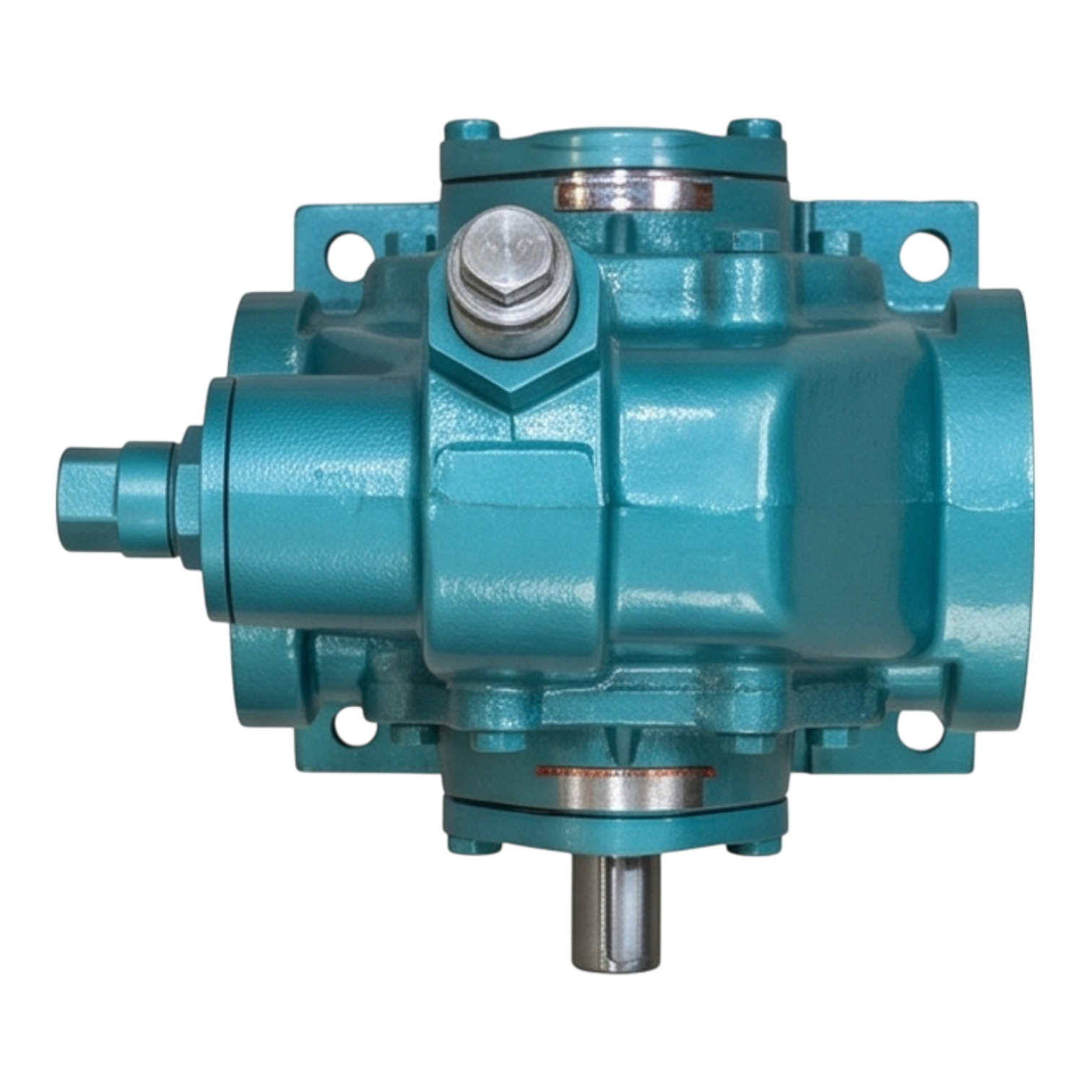

Техническое описание шестерённого насоса НМШ 57,6/3,0
Промышленный шестерённый насос НМШ 57,6/3,0 представляет собой объёмный гидромашина, предназначенную для перекачивания вязких жидкостей, обладающих смазывающей способностью. Конструкция агрегата оптимизирована для работы с рабочими средами, вязкость которых достигает 2000 мПа*с, включая технические масла, дизельное топливо, нефтепродукты, органические теплоносители, а также полимерные смолы и клеевые составы низкой вязкости.
Конструктивные особенности и гидравлические параметры
Аппарат обеспечивает номинальную подачу рабочей среды в объёме 57,6 м³/час при создании избыточного давления на выходе до 3,0 атм (0,3 МПа). Вакуумметрическая высота всасывания составляет до 4,5 метров, что позволяет эксплуатировать насос в системах с нижним расположением резервуаров. Герметичность вала обеспечивается одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что гарантирует химическую стойкость к агрессивным растворителям и стабильность при высоких температурных нагрузках.
Материальное исполнение и температурные режимы
В зависимости от модификации, проточная часть выполняется из серого чугуна марки Сч25 (термостойкость до +150°С) или коррозионностойкой стали AISI 304 (обозначение "К", термостойкость до +200°С). Вал и шестерни чугунных моделей изготавливаются из конструкционной легированной стали 40Х. Опорные узлы реализованы на базе подшипников скольжения из меди с антифрикционным тефлоновым покрытием, что снижает коэффициент трения и увеличивает ресурс оборудования.
Монтажные характеристики

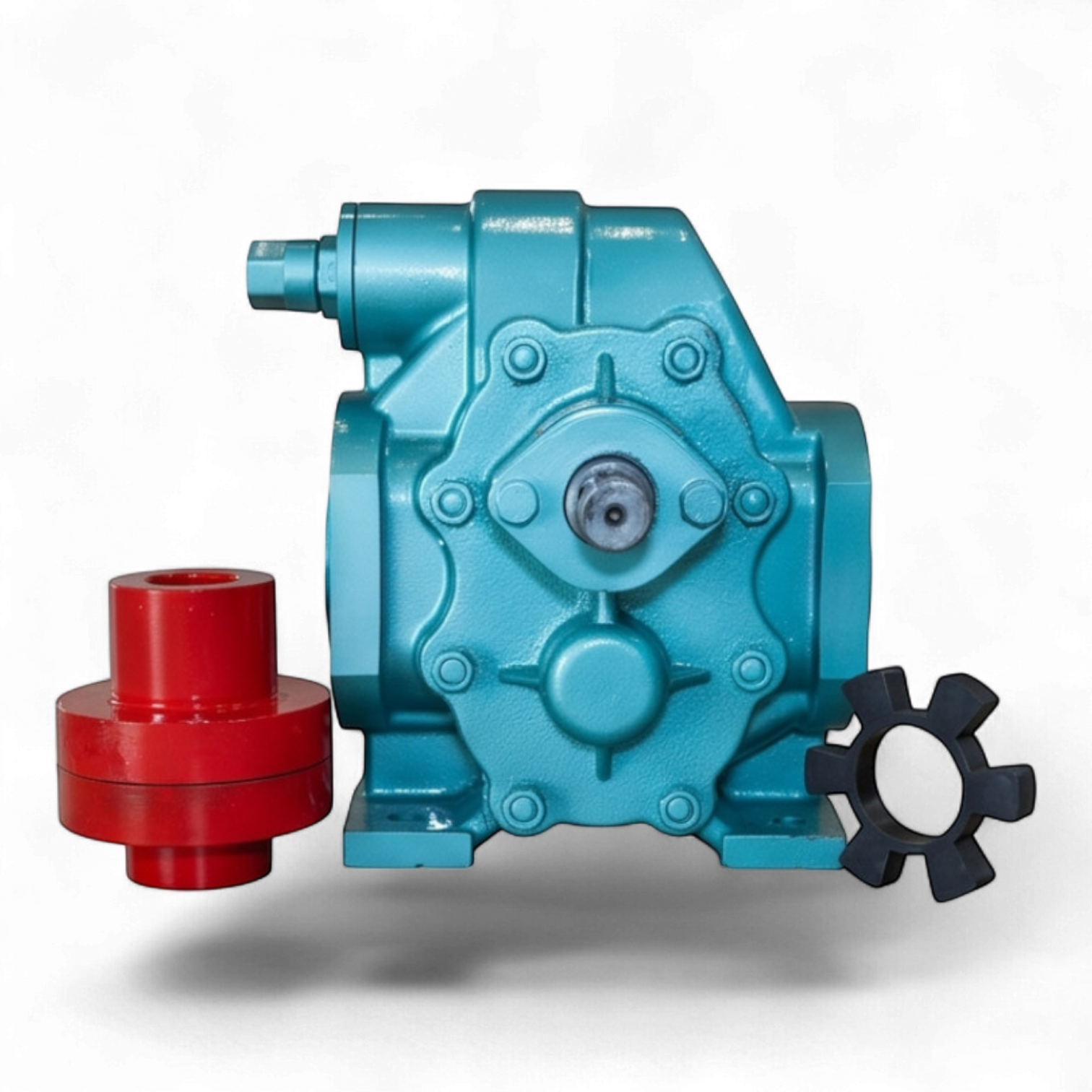

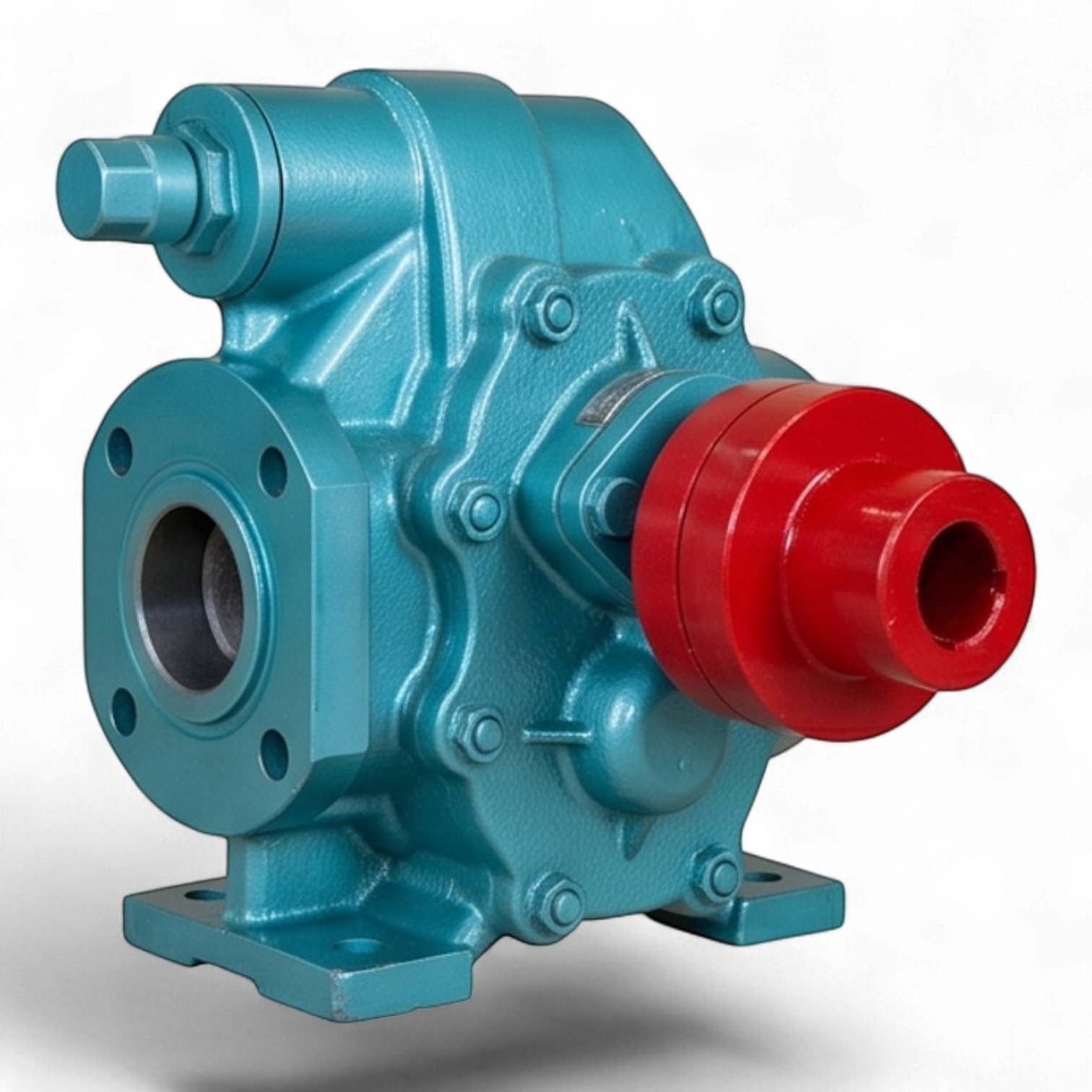

Данная модель (НМШ 57,6/3,0) поставляется без ответных фланцев. Присоединительные патрубки входа и выхода имеют диаметр 4 дюйма. Оборудование поставляется в исполнении "без двигателя" (б/д) и "без рамы" (б/р), что предполагает последующее агрегатирование с электродвигателями общепромышленного или взрывозащищенного исполнения через муфтовое соединение.
