Техническое описание шестерённого насосного агрегата НМШ 57,6/3,0
Промышленный шестерённый насосный агрегат НМШ 57,6/3,0 предназначен для перекачивания вязких сред, обладающих смазывающей способностью, кинематическая вязкость которых не превышает 2000 мПа*с. Конструкция насоса обеспечивает стабильную подачу рабочей среды при номинальном давлении до 3 атм (0,3 МПа).
Конструктивные особенности и гидравлические параметры
Аппарат относится к типу объемных роторных насосов. Принцип действия основан на изменении объема рабочих камер при вращении зацепляющихся шестерен. Вал насоса оснащен одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что обеспечивает высокую химическую стойкость к растворителям и агрессивным компонентам теплоносителей.
- Максимальная геометрическая высота всасывания: до 4,5 метров (при условии заполнения проточной части).

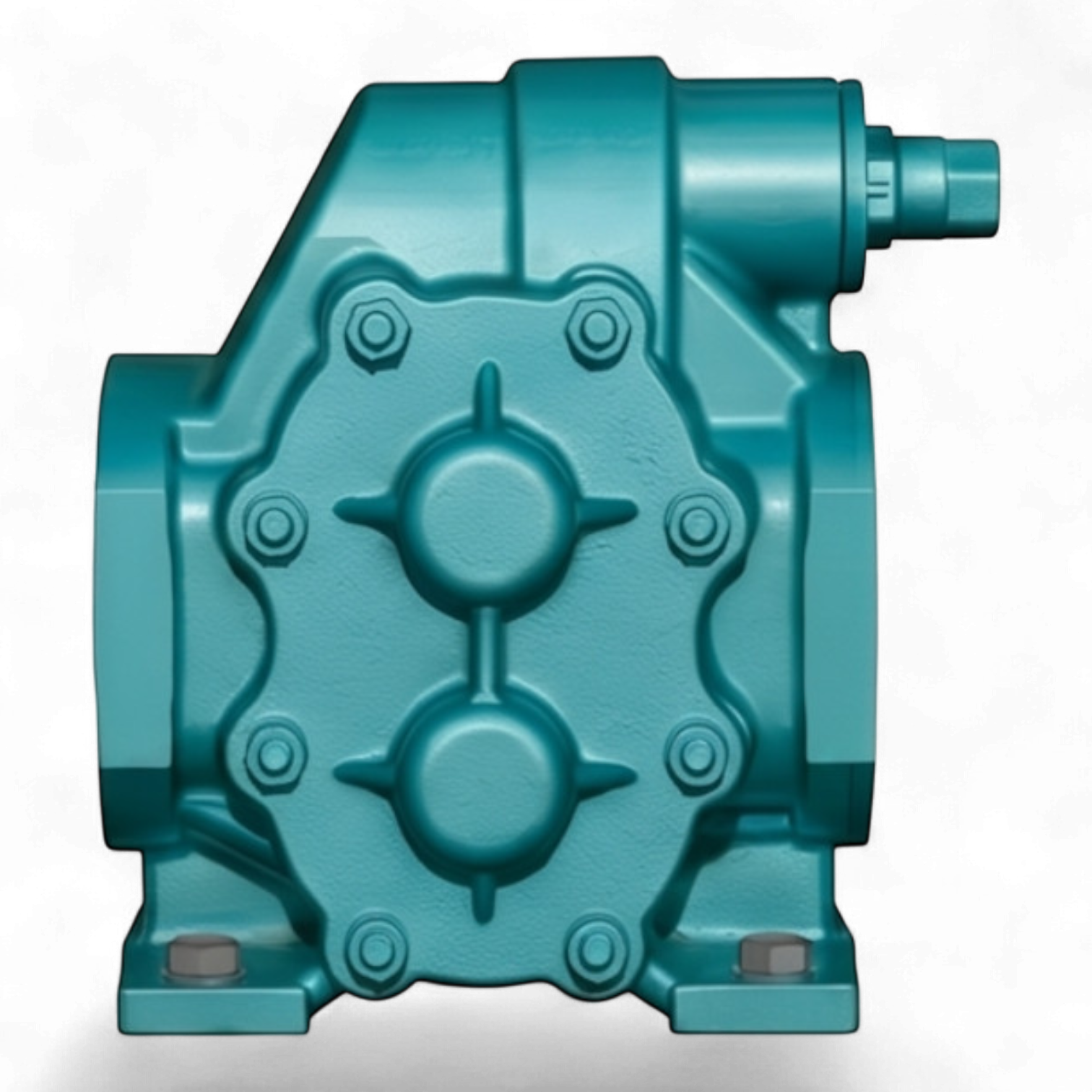

- Материальное исполнение: Корпус выполнен из серого чугуна марки Сч25, рабочие органы (шестерни и валы) — из конструкционной легированной стали 40Х. Подшипниковые узлы представляют собой подшипники скольжения из меди с антифрикционным тефлоновым покрытием.
- Температурный режим: Эксплуатация стандартного исполнения из чугуна допускается при температуре рабочей среды до +150°С.
Привод и условия эксплуатации

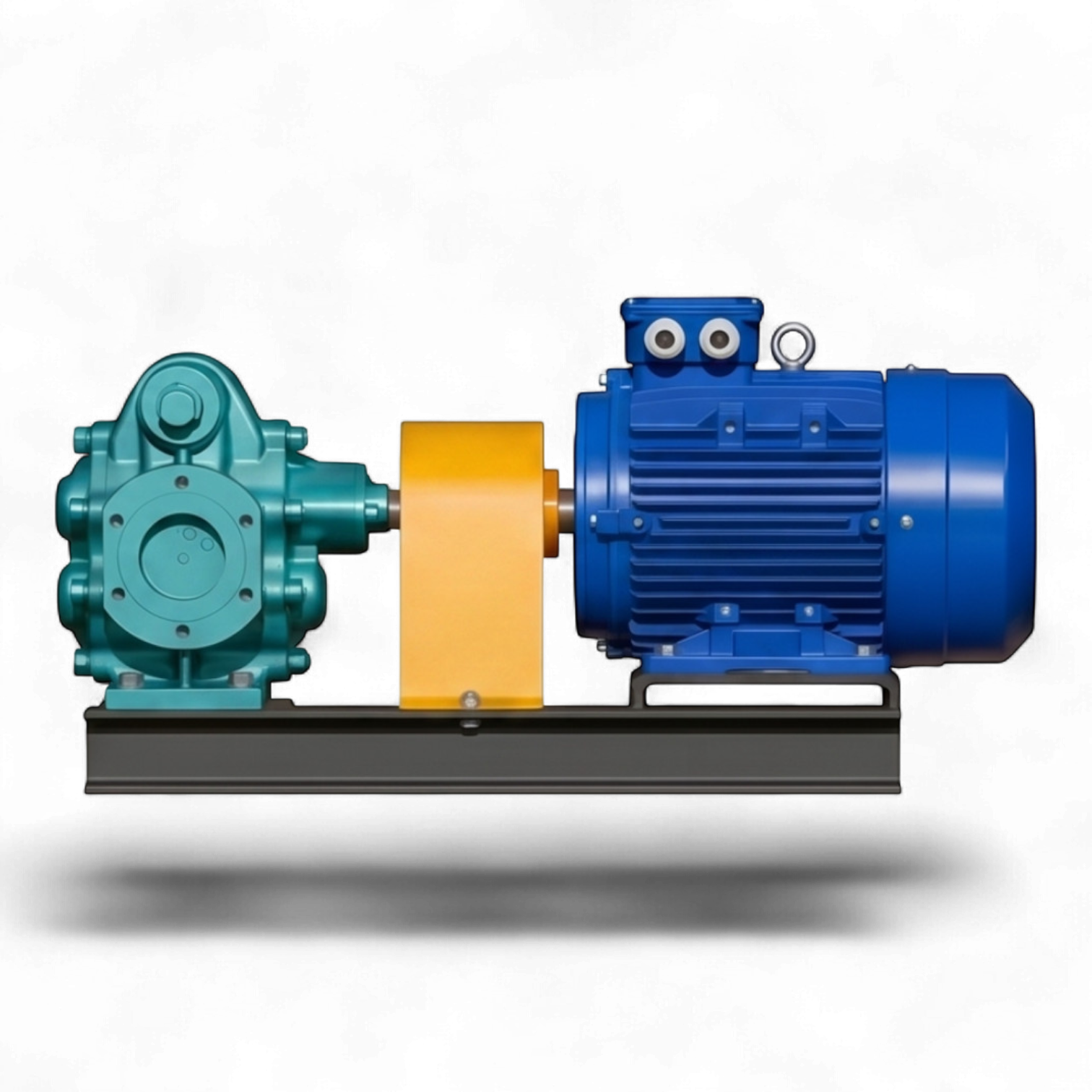

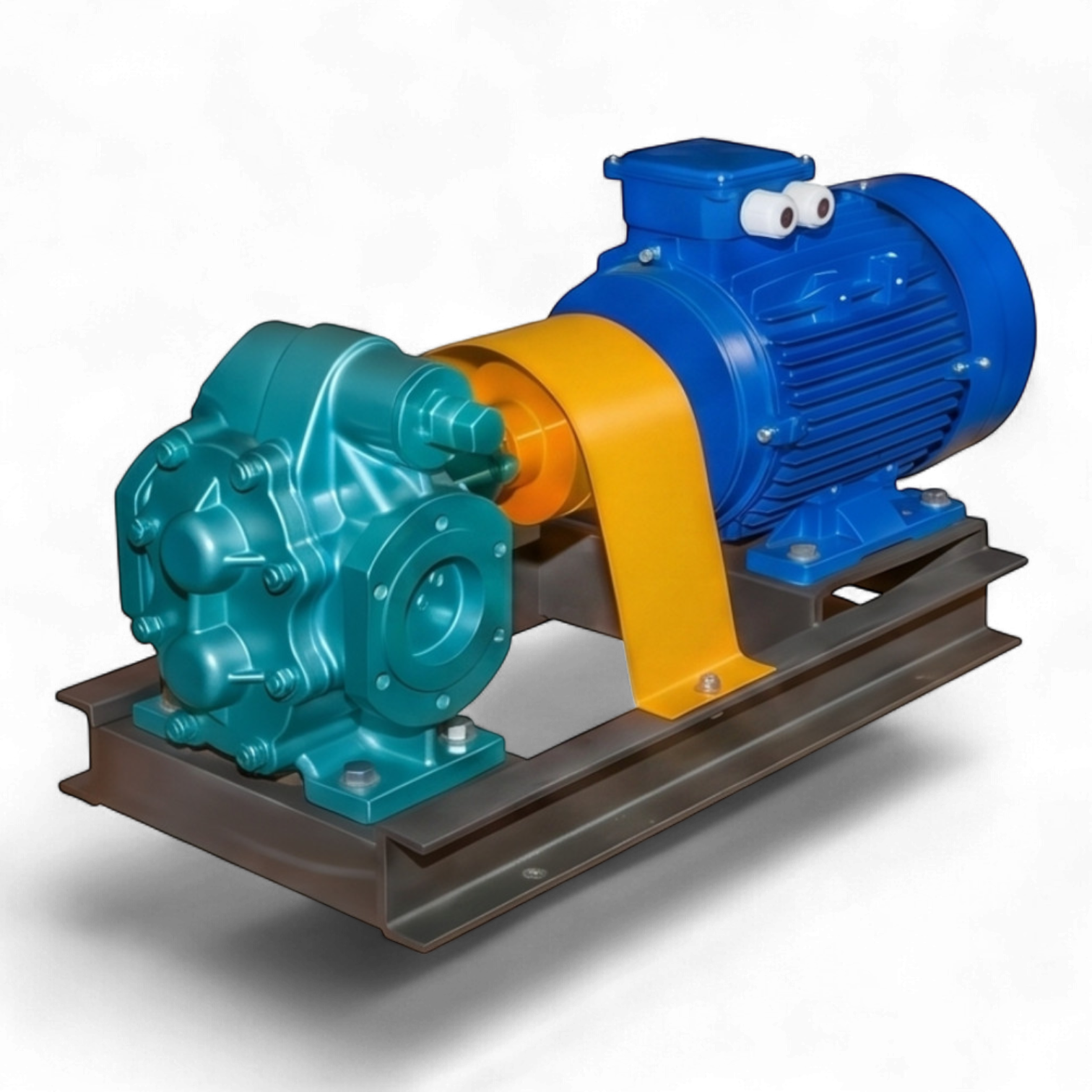

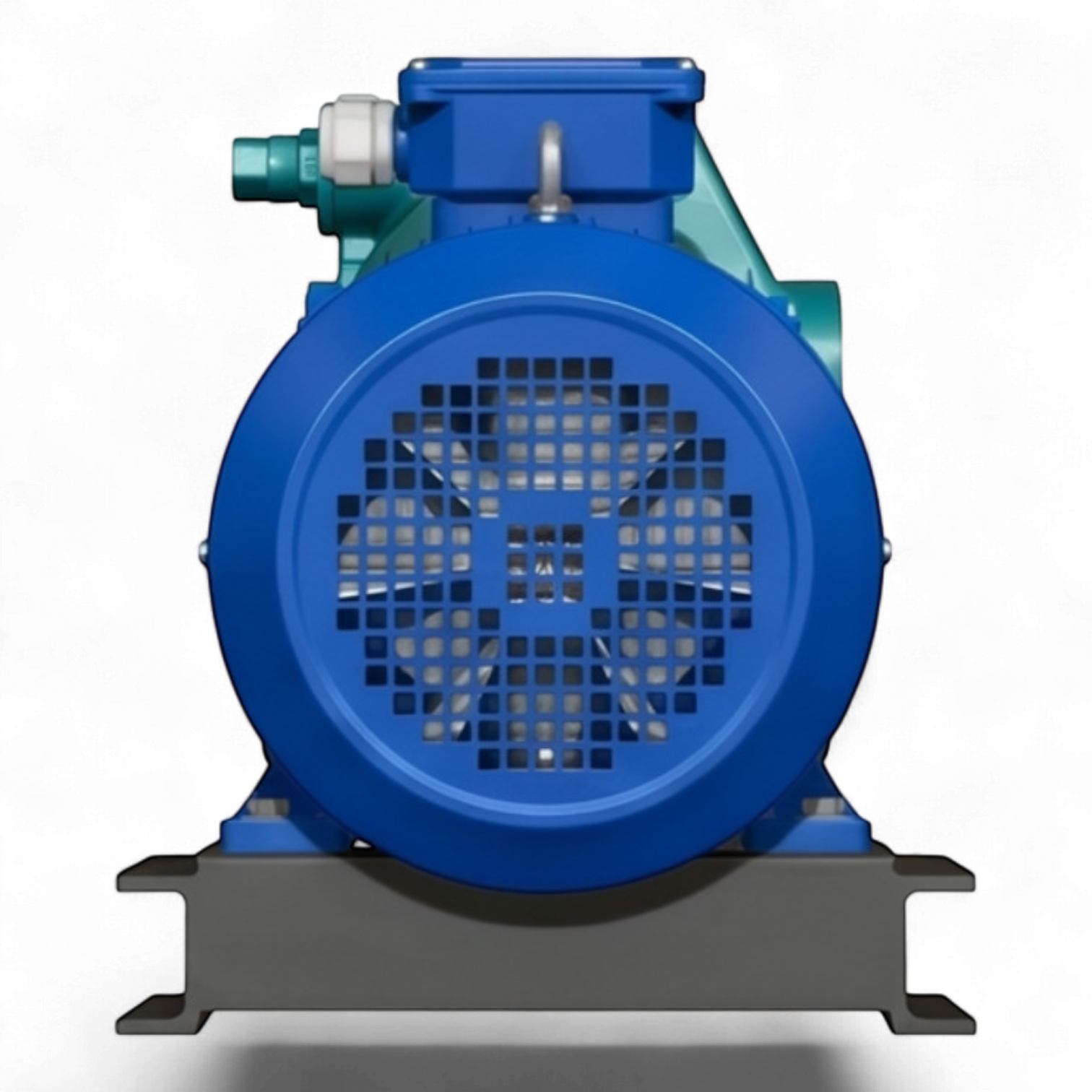

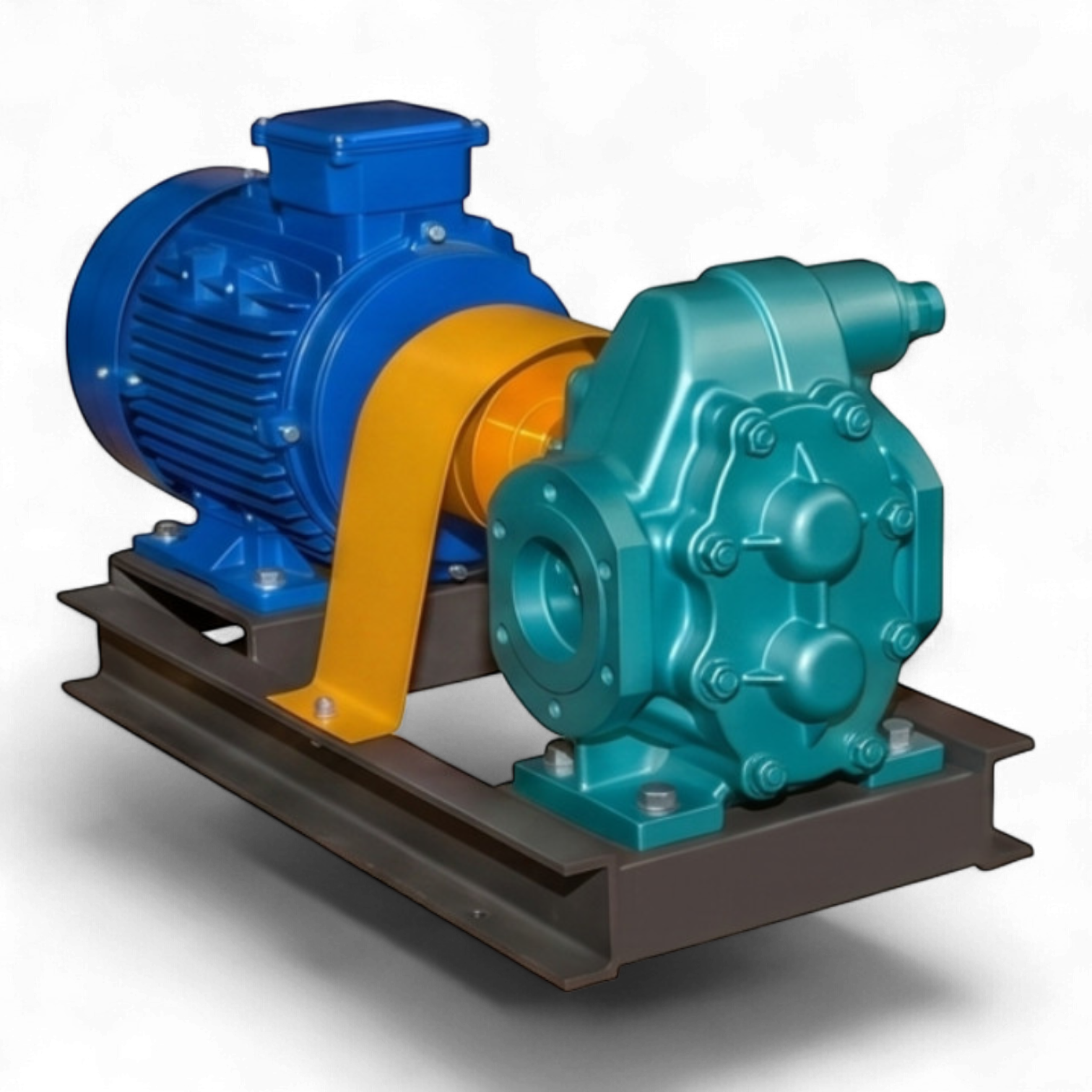

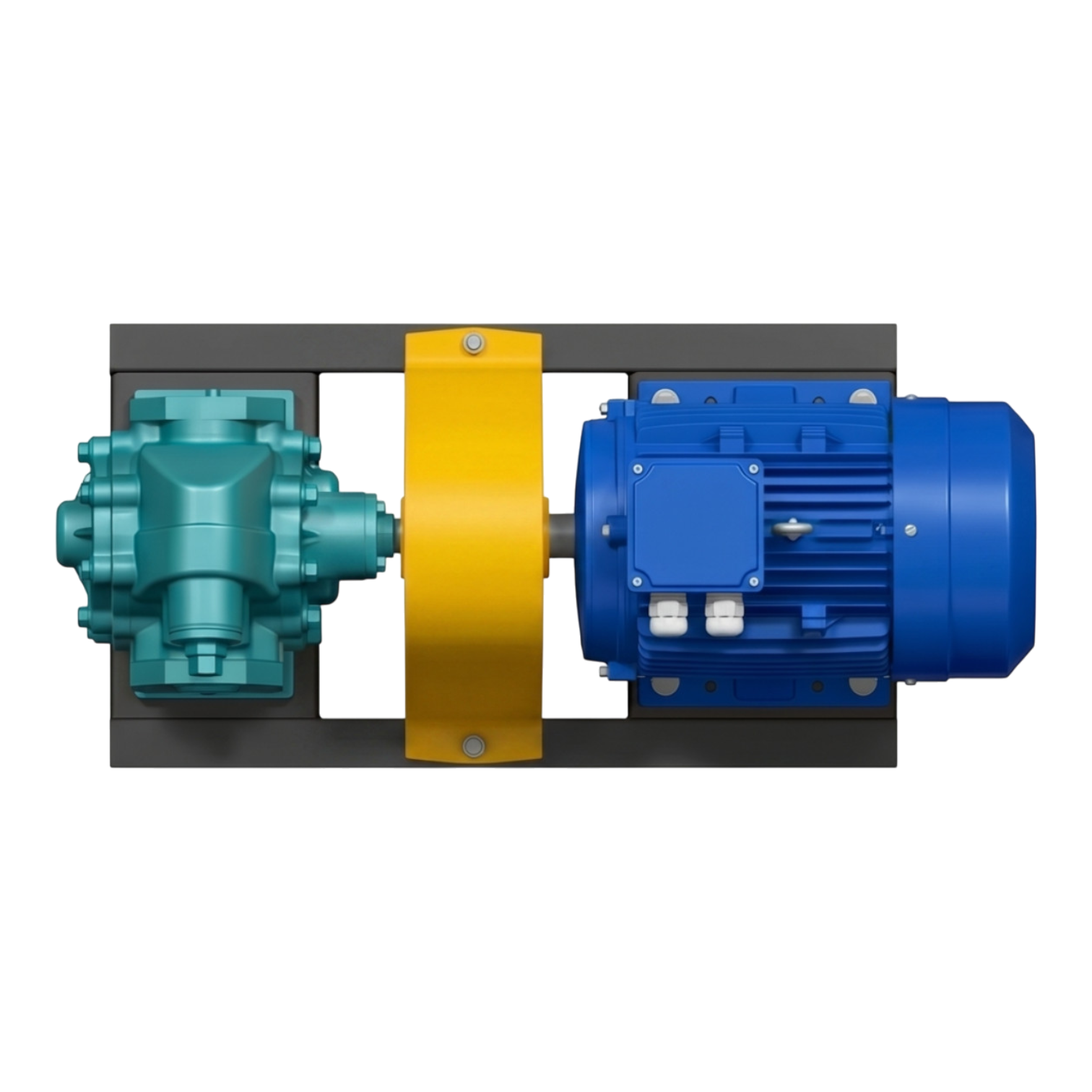

Насос агрегатирован с трехфазным электродвигателем мощностью 18,5 кВт с частотой вращения вала 1500 об/мин. Передача крутящего момента осуществляется через муфту. Допускается комплектация как общепромышленными, так и взрывозащищенными двигателями в зависимости от категории размещения и характеристик перекачиваемой среды (дизельное топливо, мазут, масла, смолы, клеи).
Монтажные характеристики
Присоединительные патрубки (вход/выход) имеют диаметр 4 дюйма. Модель НМШ 57,6/3,0 поставляется без ответных фланцев. Крепление трубопроводов осуществляется непосредственно к фланцевым соединениям корпуса насоса.
