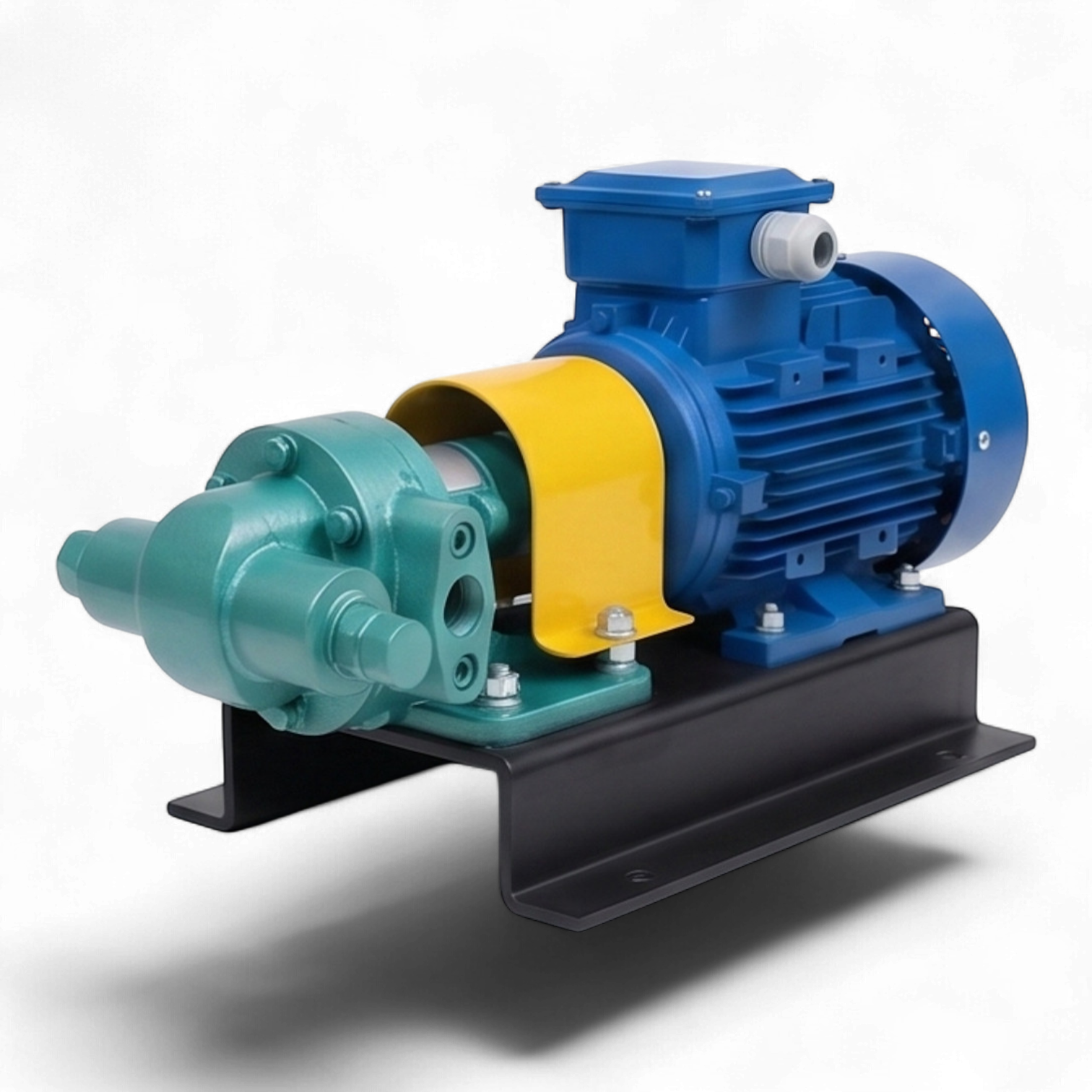

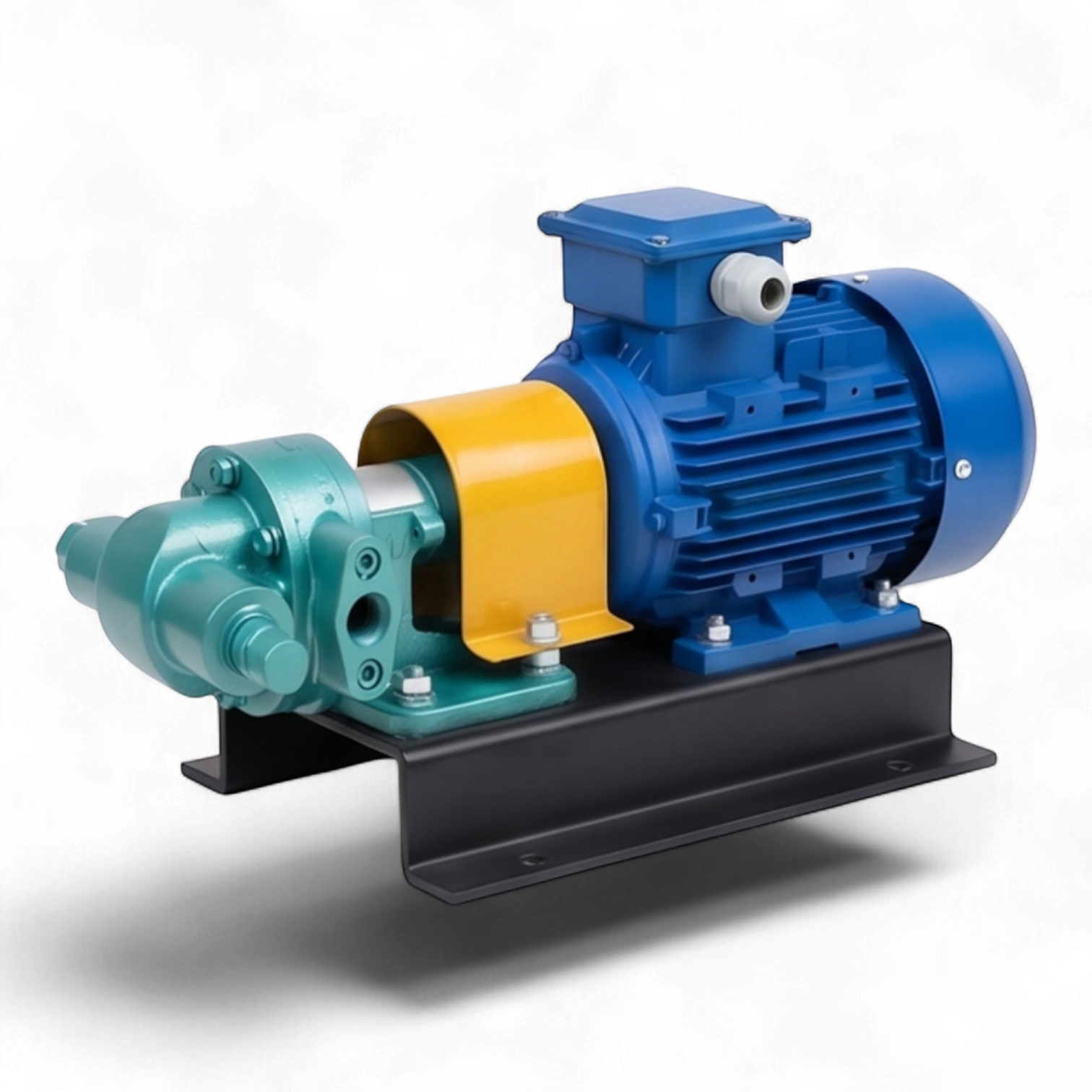

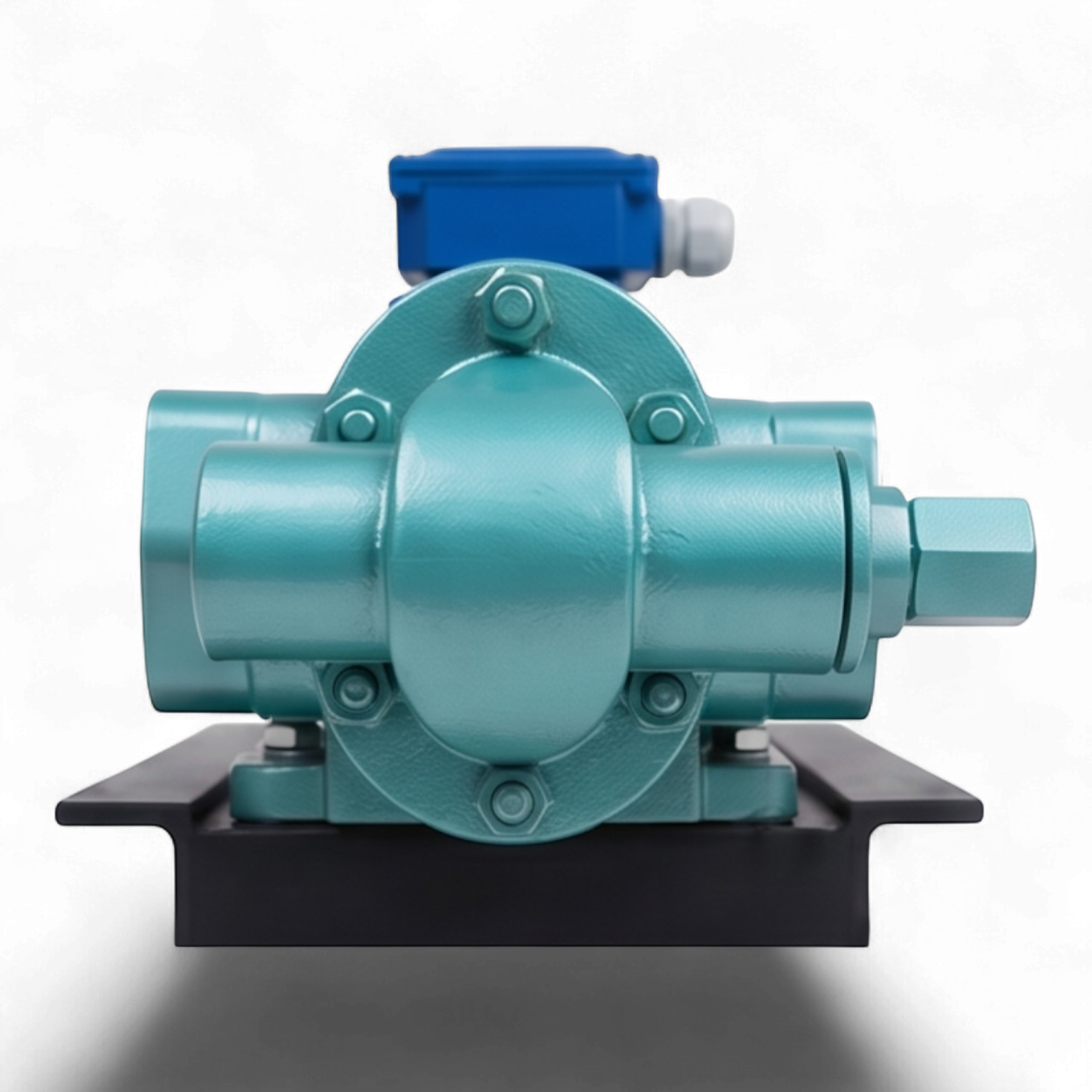

Техническое описание шестерённого насосного агрегата НМШ 8,0/3,3
Промышленный шестерённый насос серии НМШ представляет собой объемный гидромашину, предназначенную для перекачивания вязких сред, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с жидкостями кинематической вязкостью до 2000 мПа*с, включая нефтепродукты, полимерные смолы, адгезивы и технические моющие средства.
Конструктивные особенности и гидравлические параметры
Принцип действия основан на изменении объемов рабочих камер при вращении прямозубых шестерен. Агрегат обеспечивает стабильную подачу рабочей среды объемом 8 м³/час при номинальном давлении нагнетания 3,3 атм. Высокая точность подгонки рабочих элементов позволяет достигать высоты самовсасывания до 4,5 метров (при условии предварительного заполнения проточной части).
Материальное исполнение и температурные режимы
Данная модификация выполнена в чугунном корпусе (марка Сч25), что обеспечивает высокую механическую прочность и износостойкость. Вал и шестерни изготовлены из конструкционной легированной стали 40Х. В качестве опор качения используются подшипники скольжения из медного сплава с антифрикционным тефлоновым покрытием. Допустимый температурный диапазон эксплуатации для чугунного исполнения составляет до +150°С.
Герметизация и привод

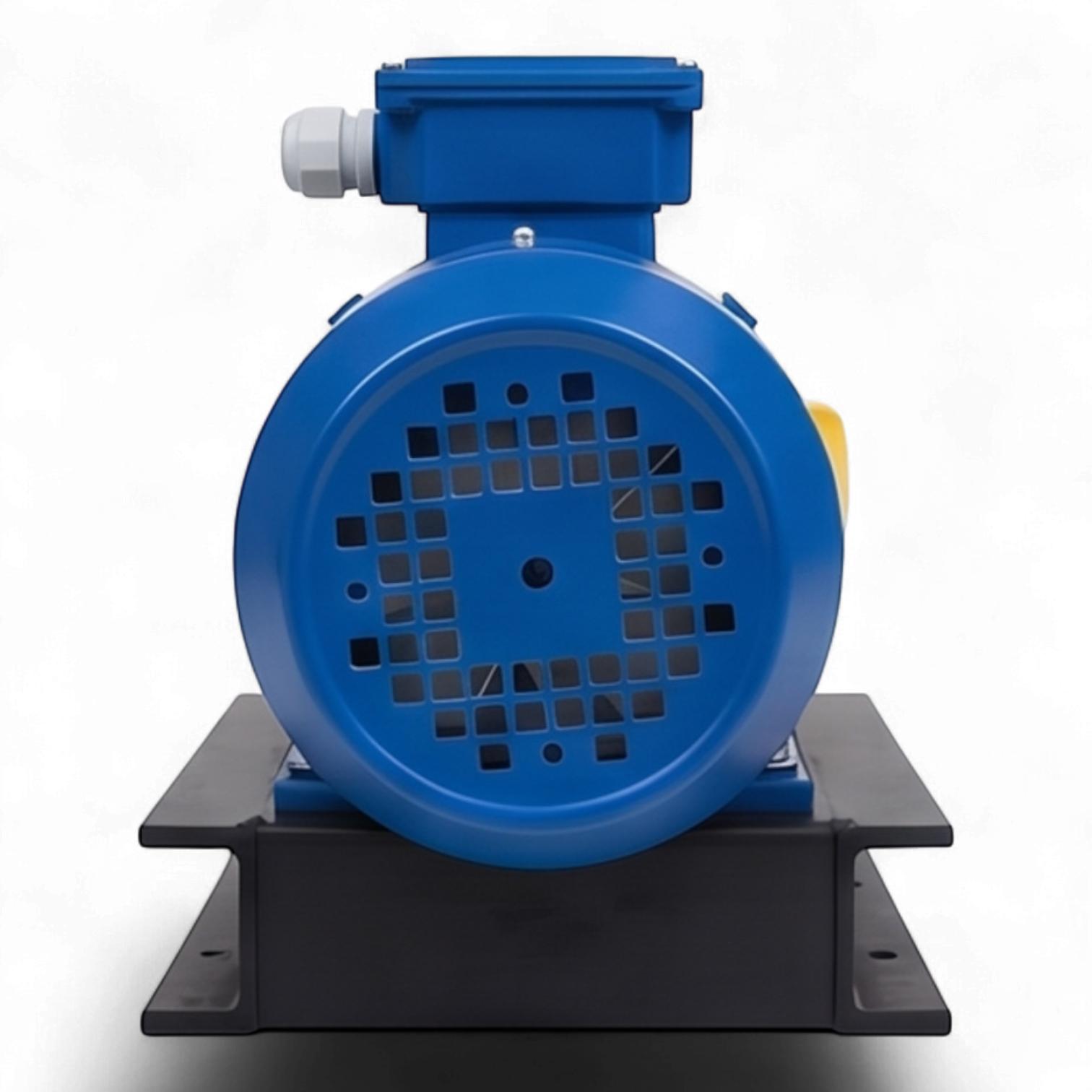

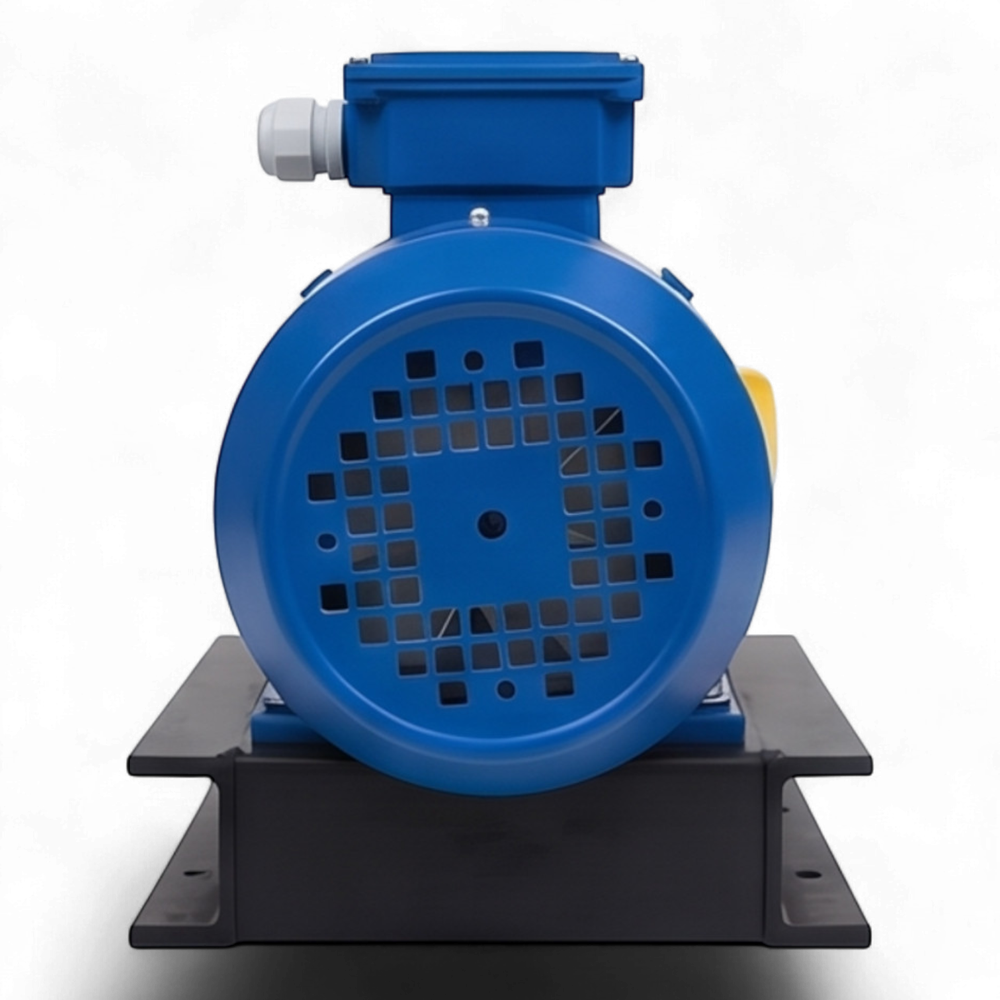

Вал насоса оснащен одинарным торцевым уплотнением с эластомерами из фторопласта (PTFE), что гарантирует химическую стойкость к агрессивным растворителям и предотвращает утечки перекачиваемой среды. Насосная часть агрегатирована с трехфазным электродвигателем мощностью 3 кВт через упругую муфту. Оборудование может быть укомплектовано как общепромышленным, так и взрывозащищенным приводом в зависимости от условий эксплуатации.
Монтажные характеристики

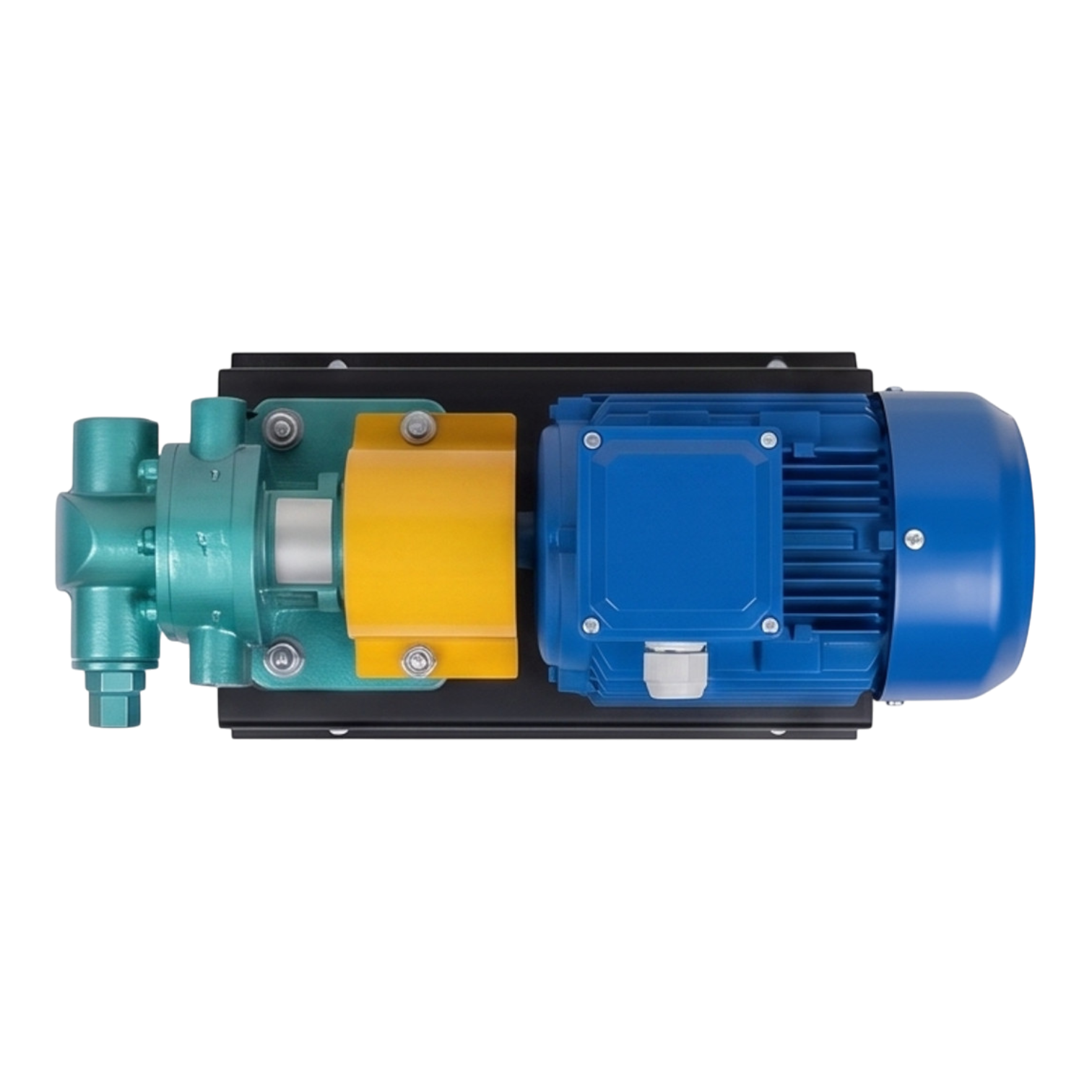

Присоединение к трубопроводной системе осуществляется посредством ответных фланцев с внутренней трубной резьбой 1 1/2". Компактное исполнение на единой раме упрощает интеграцию насоса в технологические линии.
