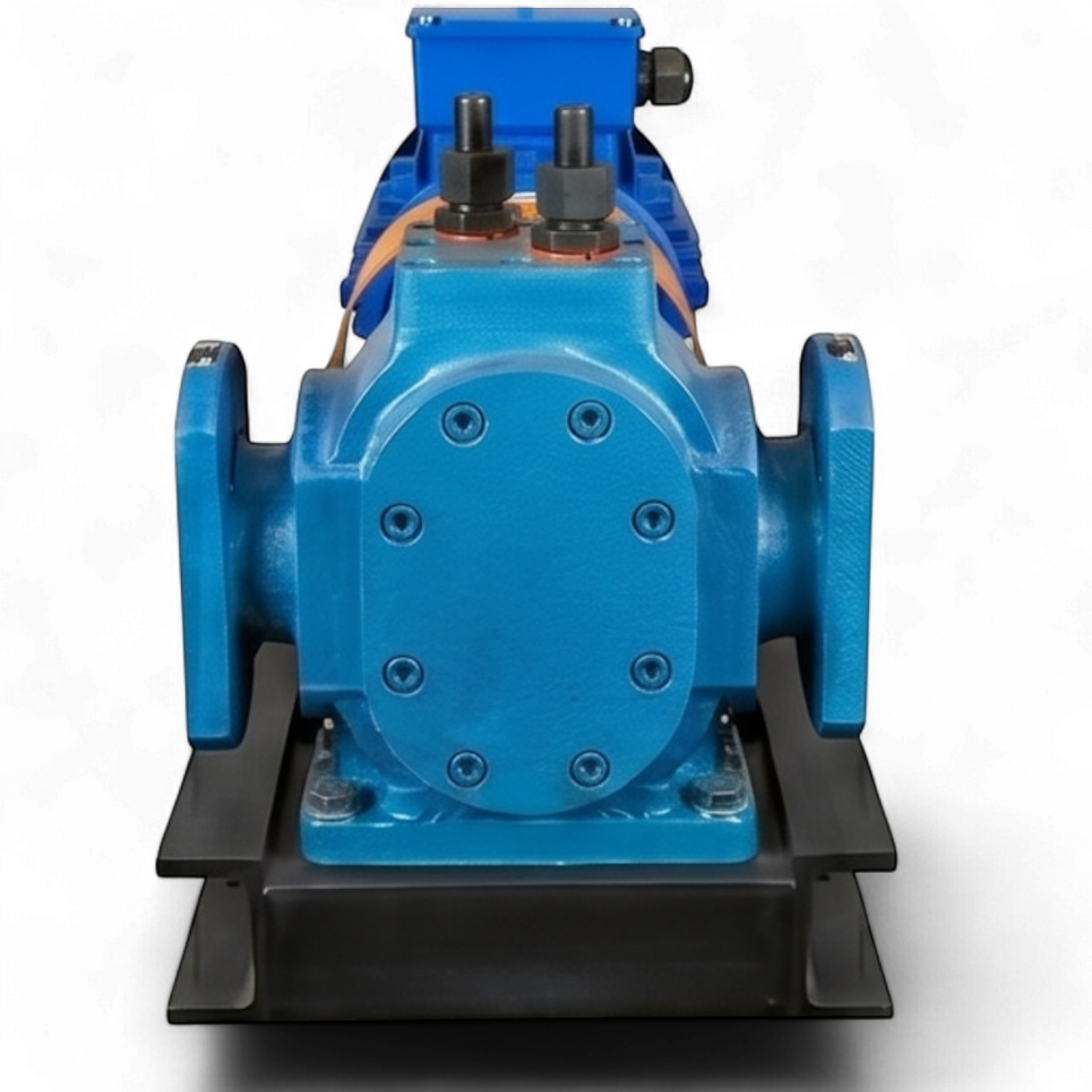

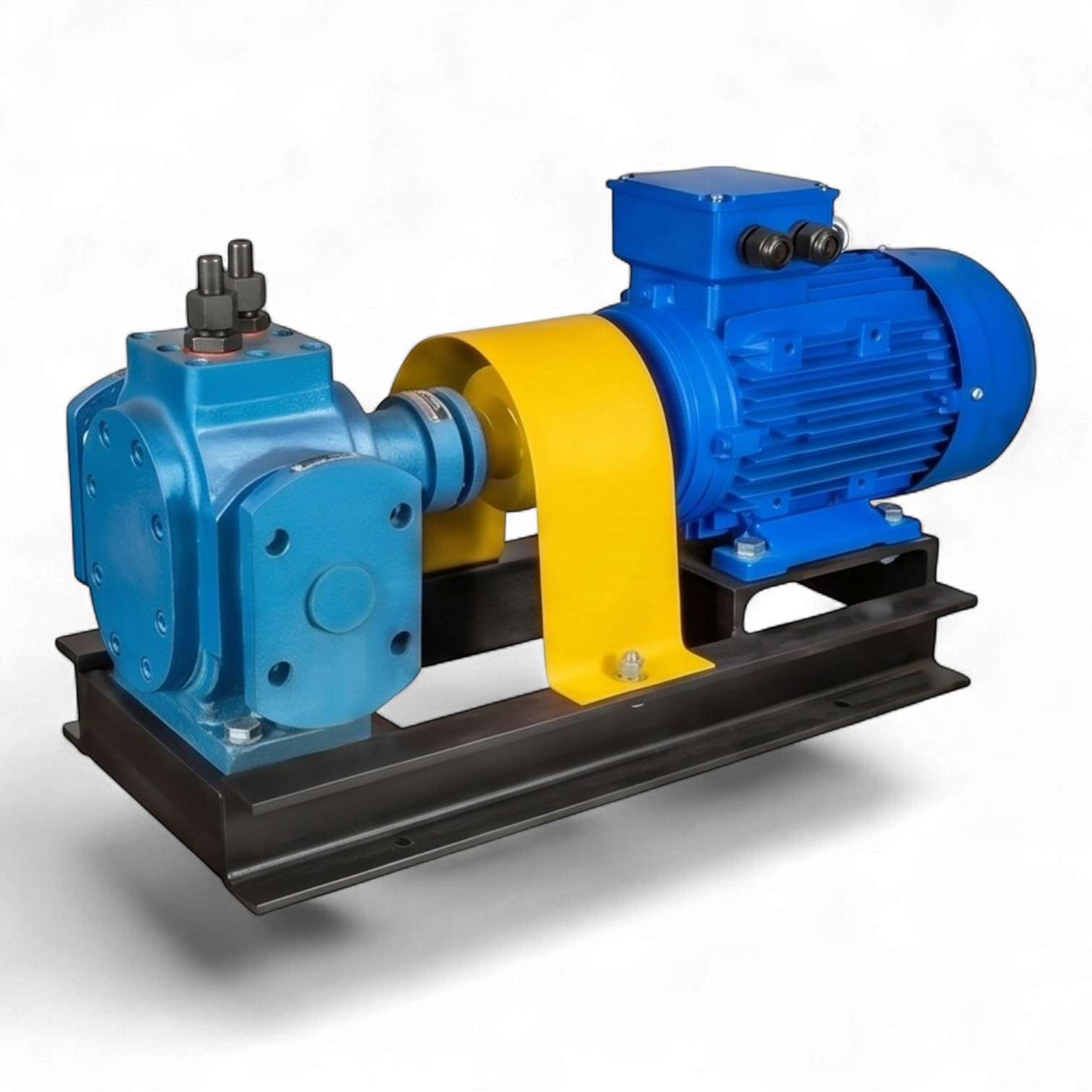

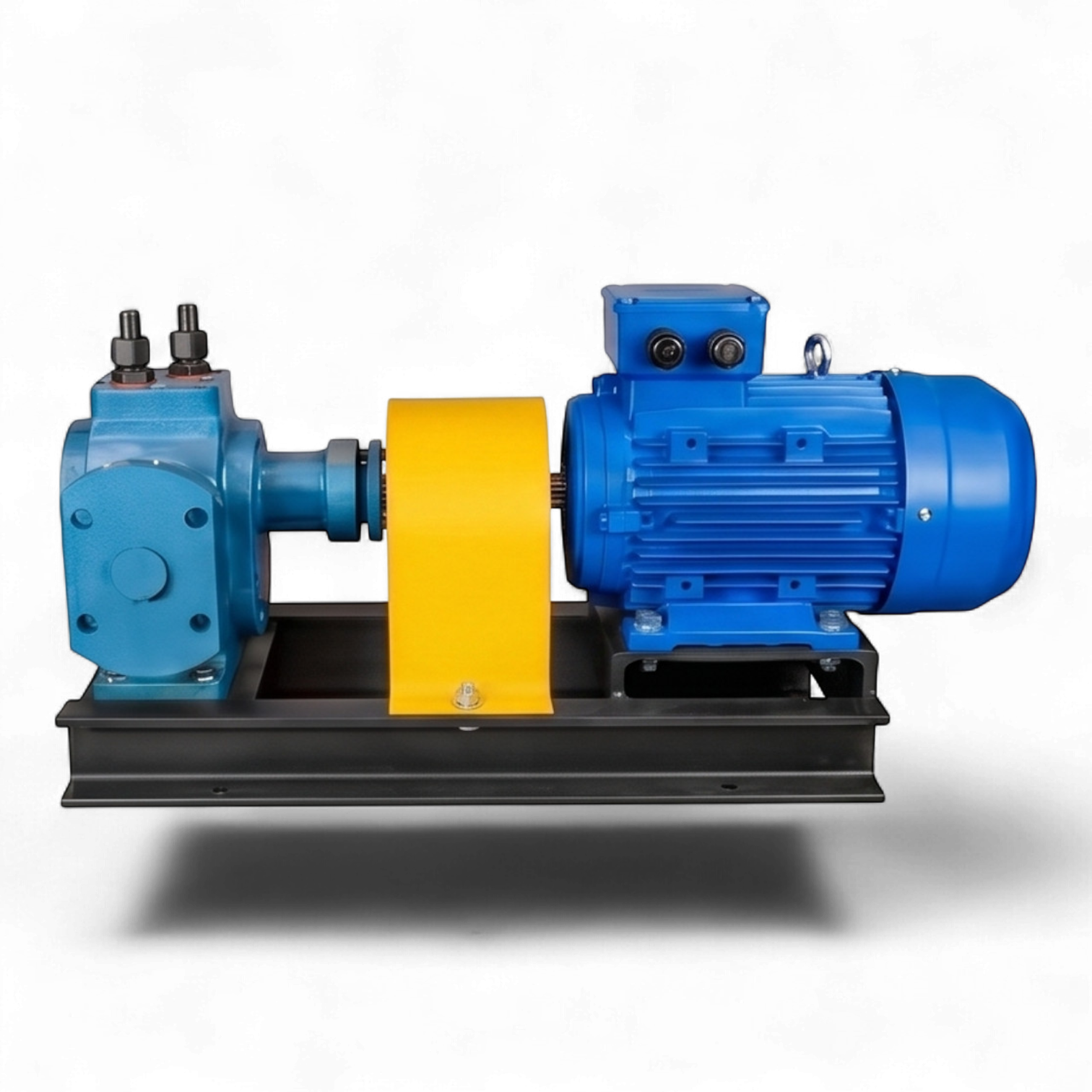

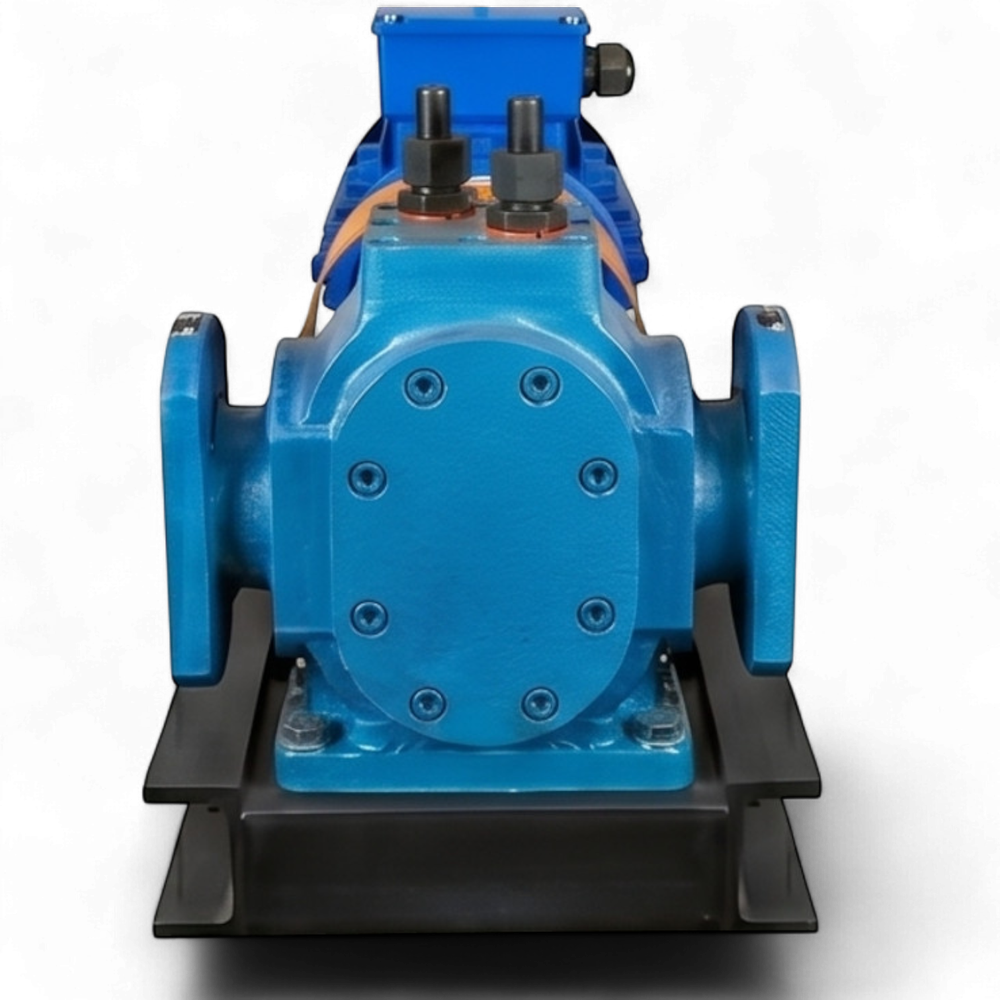

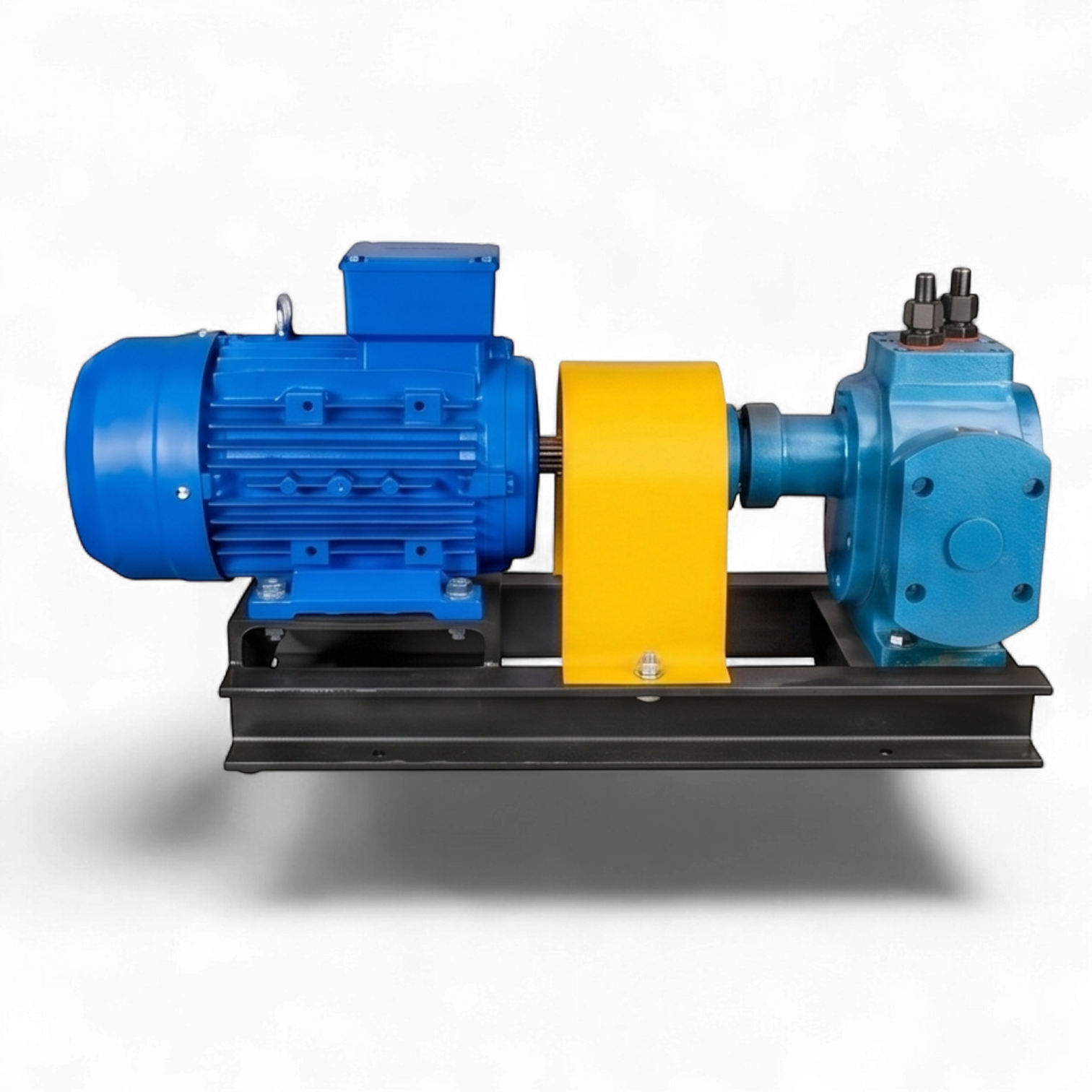

Техническое описание шестерённого насосного агрегата НМШ Р-18-Ст (+300С)
Промышленный шестерённый насосный агрегат серии НМШ Р предназначен для принудительного перемещения химически нейтральных сред с кинематической вязкостью в диапазоне от 5 до 1500 сСт. Конструктивной особенностью данной модификации является наличие интегрированной рубашки жидкостного обогрева, что обеспечивает возможность работы с термолабильными составами, склонными к кристаллизации или потере текучести при снижении температуры (битум, парафин, канифоль, жиры, тяжелые мазуты).
Конструктивные особенности и гидравлические параметры
Насос относится к типу объемных роторных машин. Рабочим органом является шестерённая пара, обеспечивающая стабильную подачу рабочей среды. Модель НМШ Р-18 оснащена усиленными шарикоподшипниками, что гарантирует высокий ресурс эксплуатации при интенсивных нагрузках. Герметичность вала обеспечивается комбинированной системой уплотнений: трехкольцевой сальниковой набивкой в сочетании со вспомогательным манжетным уплотнением.
Максимальная высота самовсасывания составляет 3 метра. Допускается эксплуатация рубашки обогрева при избыточном давлении теплоносителя до 10 атм. Перед запуском агрегата обязателен предварительный прогрев проточной части для предотвращения заклинивания рабочих органов застывшим продуктом.
Материальное исполнение (версия «Ст»)
Корпус и проточная часть выполнены из конструкционной стали Q235 (аналог Ст3), что расширяет температурный диапазон эксплуатации от -40°C до +300°C. Вал изготовлен из стали Ст45, шестерни — из легированной стали 40Cr. Данное исполнение характеризуется повышенной стойкостью к термическим деформациям.
Спецификация привода

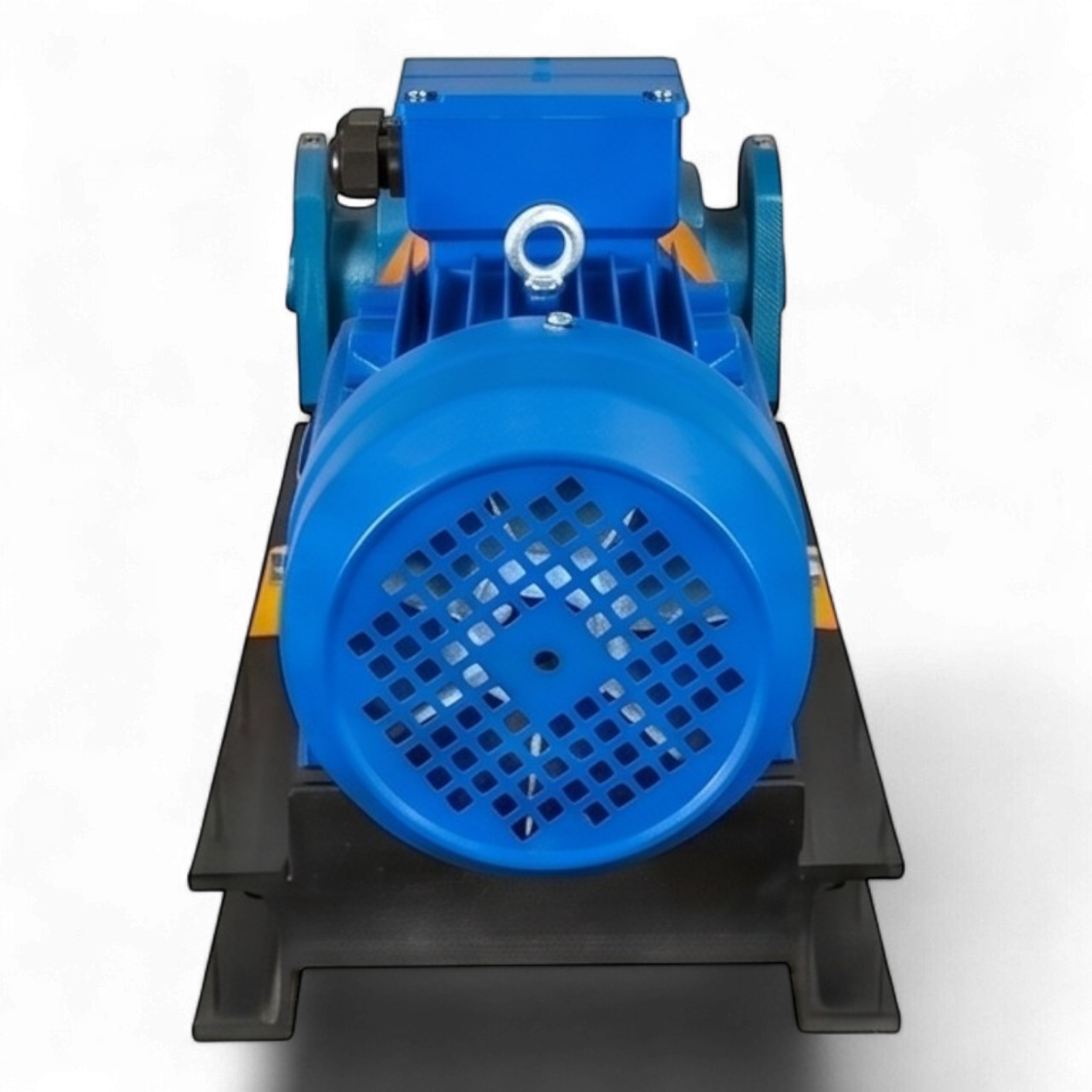

Агрегат укомплектован низкооборотистым электродвигателем мощностью 5.5 кВт с частотой вращения 1000 об/мин, что оптимально для перекачивания вязких жидкостей и снижения кавитационного износа деталей насосной части.
