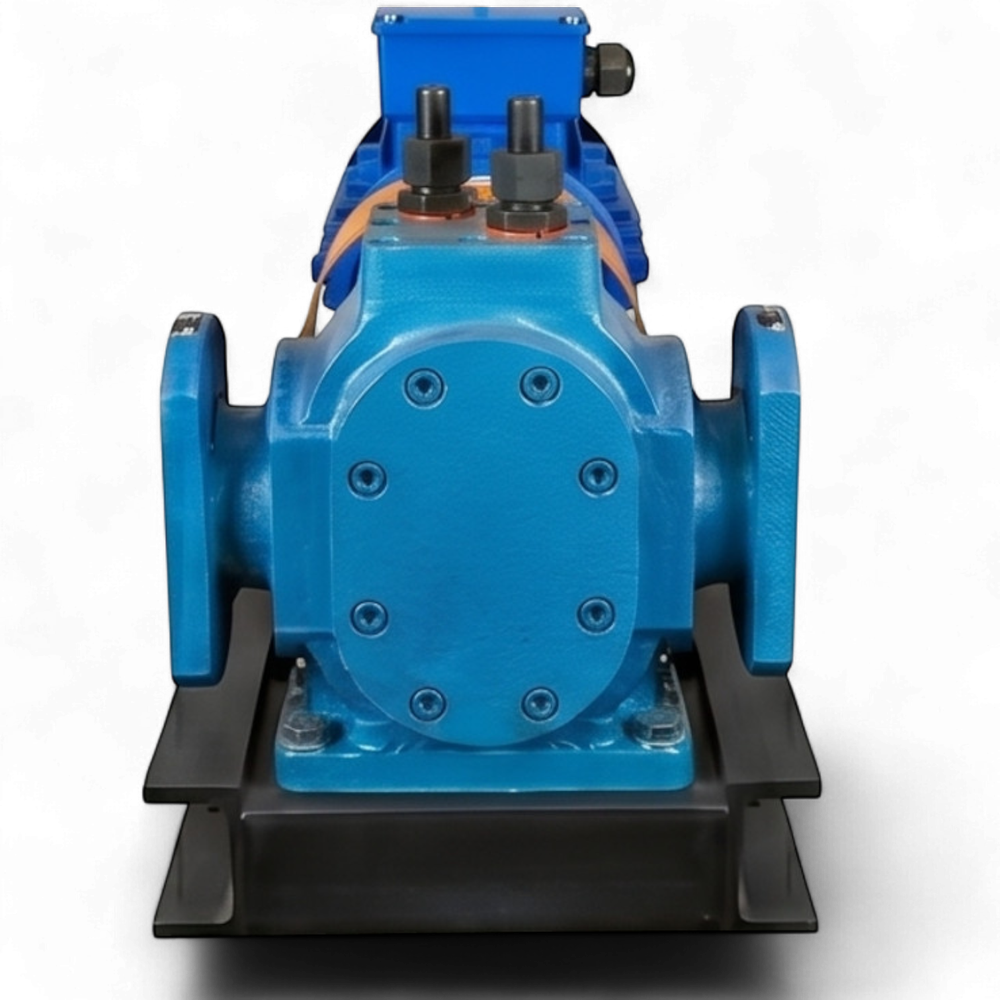

Техническое описание шестерённого насосного агрегата НМШ Р-18-Ст (+300С)
Промышленный шестерённый насосный агрегат серии НМШ Р предназначен для принудительного нагнетания и перекачивания химически нейтральных сред с кинематической вязкостью в диапазоне от 5 до 1500 сСт. Конструктивное исполнение с прямым приводом (1500 об/мин) оптимизировано для работы с мазутом, битумом, адгезивами, лакокрасочными материалами, парафинами и маслами, не проявляющими агрессивности к конструкционным материалам проточной части.
Ключевой особенностью данной модификации является наличие интегрированной рубашки жидкостного обогрева. Данный узел обеспечивает предварительный прогрев насосной камеры теплоносителем, что критически важно для транспортировки сред, склонных к потере текучести или кристаллизации при понижении температуры. Максимально допустимое давление в контуре обогрева составляет 10 атм.
В насосах типоразмера НМШ Р-18 и выше применяются прецизионные шарикоподшипники, обеспечивающие стабильную работу вала при высоких нагрузках. Герметизация вала реализована посредством комбинированного узла, состоящего из трёх колец сальниковой набивки и вспомогательного манжетного уплотнения.
Технические особенности исполнения «Ст»:
- Проточная часть выполнена из конструкционной стали Q235 (аналог Ст3), что расширяет температурный диапазон эксплуатации от -40°C до +300°C.
- Вал изготовлен из стали Ст45, шестерни — из легированной стали 40Cr.
- Высота самовсасывания достигает 3 метров (при условии заполнения проточной части).
