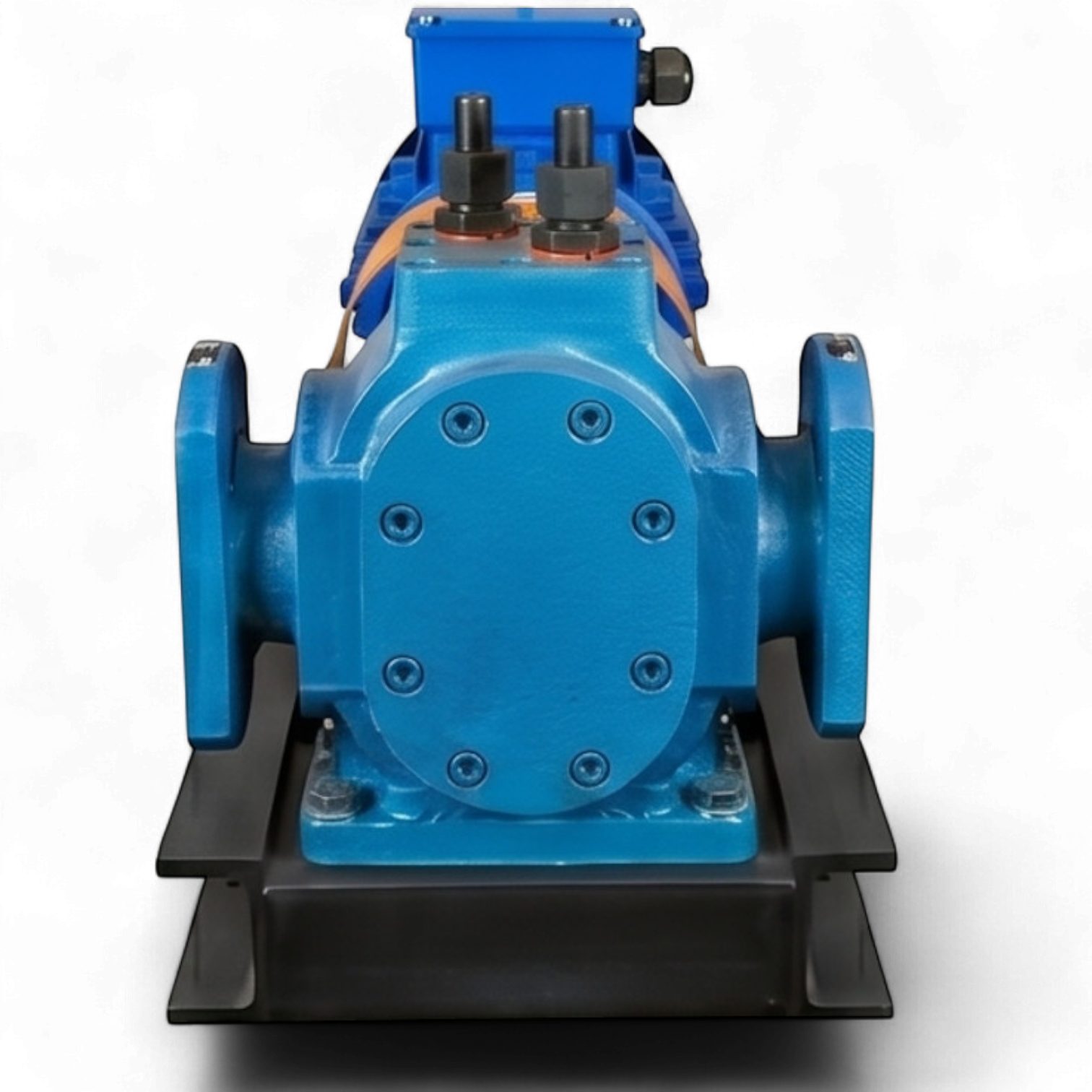

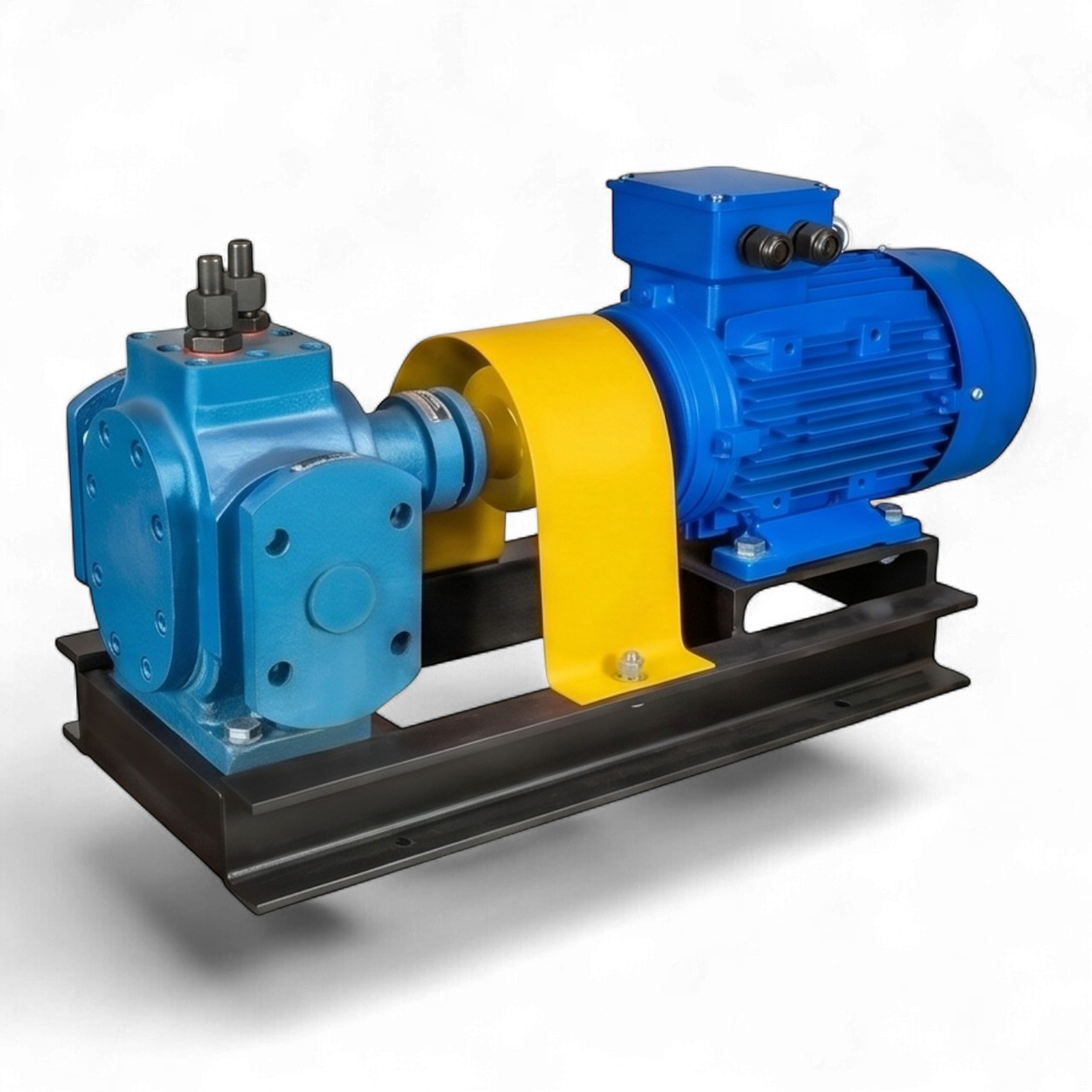

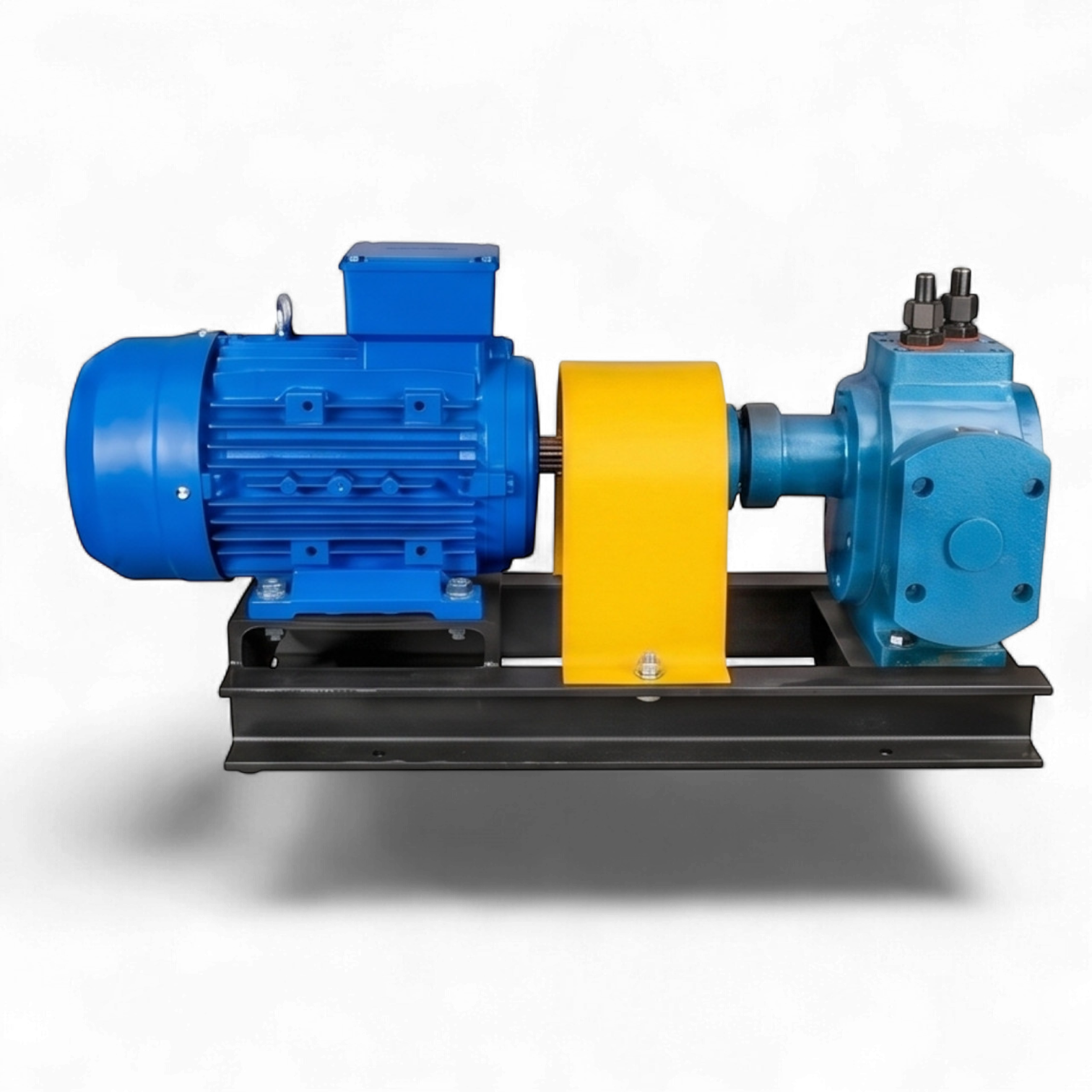

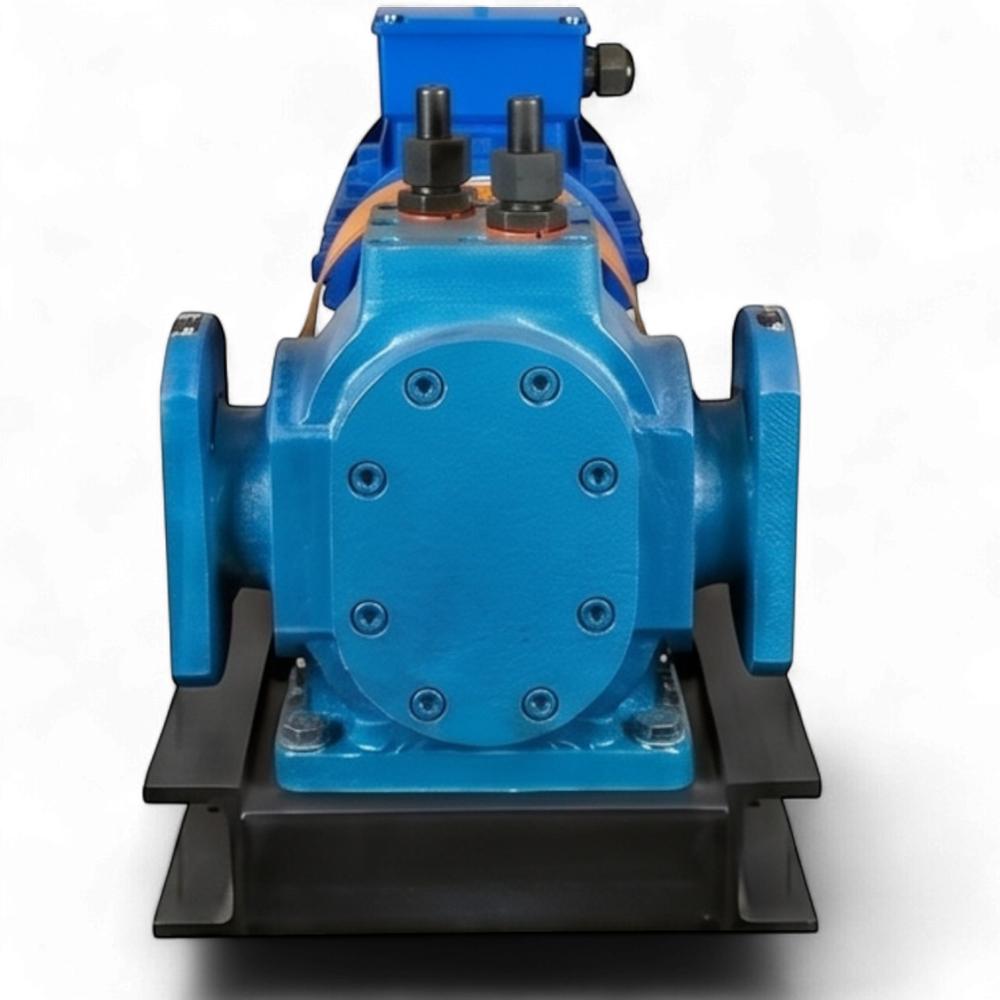

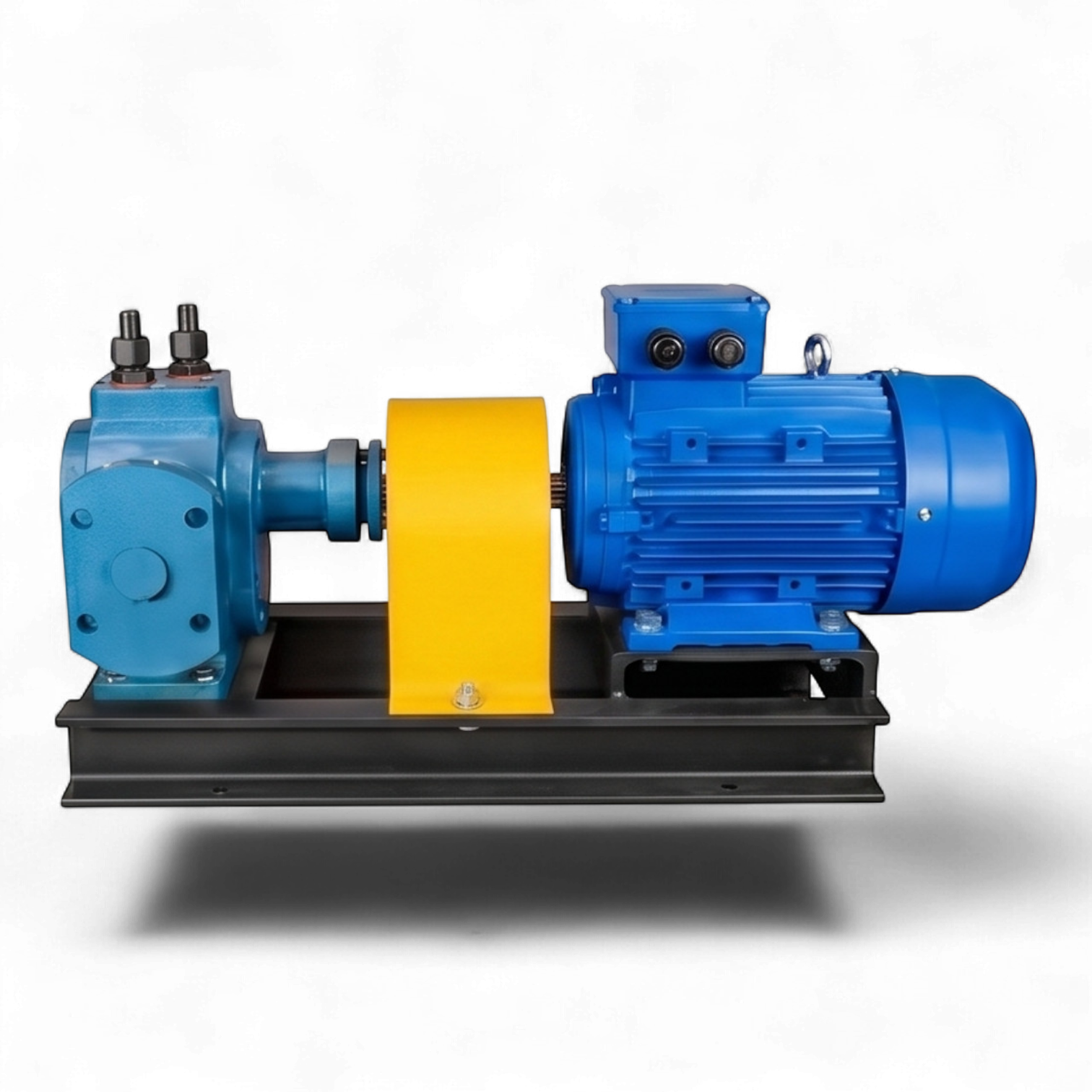

Техническое описание шестерённого насосного агрегата НМШ Р-5-Ст (+300С)
Промышленный шестерённый насосный агрегат серии НМШ Р предназначен для принудительного перемещения химически нейтральных сред с кинематической вязкостью в диапазоне от 5 до 1500 сСт. Конструктивной особенностью данной модификации является наличие интегрированной рубашки жидкостного обогрева, что обеспечивает возможность работы с высоковязкими и застывающими компонентами, такими как битум, парафин, мазут, канифоль и различные виды технических жиров. Предварительный прогрев проточной части теплоносителем (максимальное давление в контуре обогрева до 10 атм) исключает риск заклинивания рабочих органов при пуске.
Насос выполнен в стальном корпусе (исполнение «Ст»), что расширяет температурный диапазон эксплуатации от -40°C до +300°C. Гидравлическая часть состоит из прямозубых шестерен, изготовленных из легированной стали 40Cr, и вала из стали Ст45. Герметичность вала обеспечивается комбинированным узлом, включающим трехслойную сальниковую набивку и вспомогательное манжетное уплотнение. В качестве опор вала используются подшипники скольжения, выполненные из стали с бронзовым напылением и антифрикционным PTFE-покрытием.

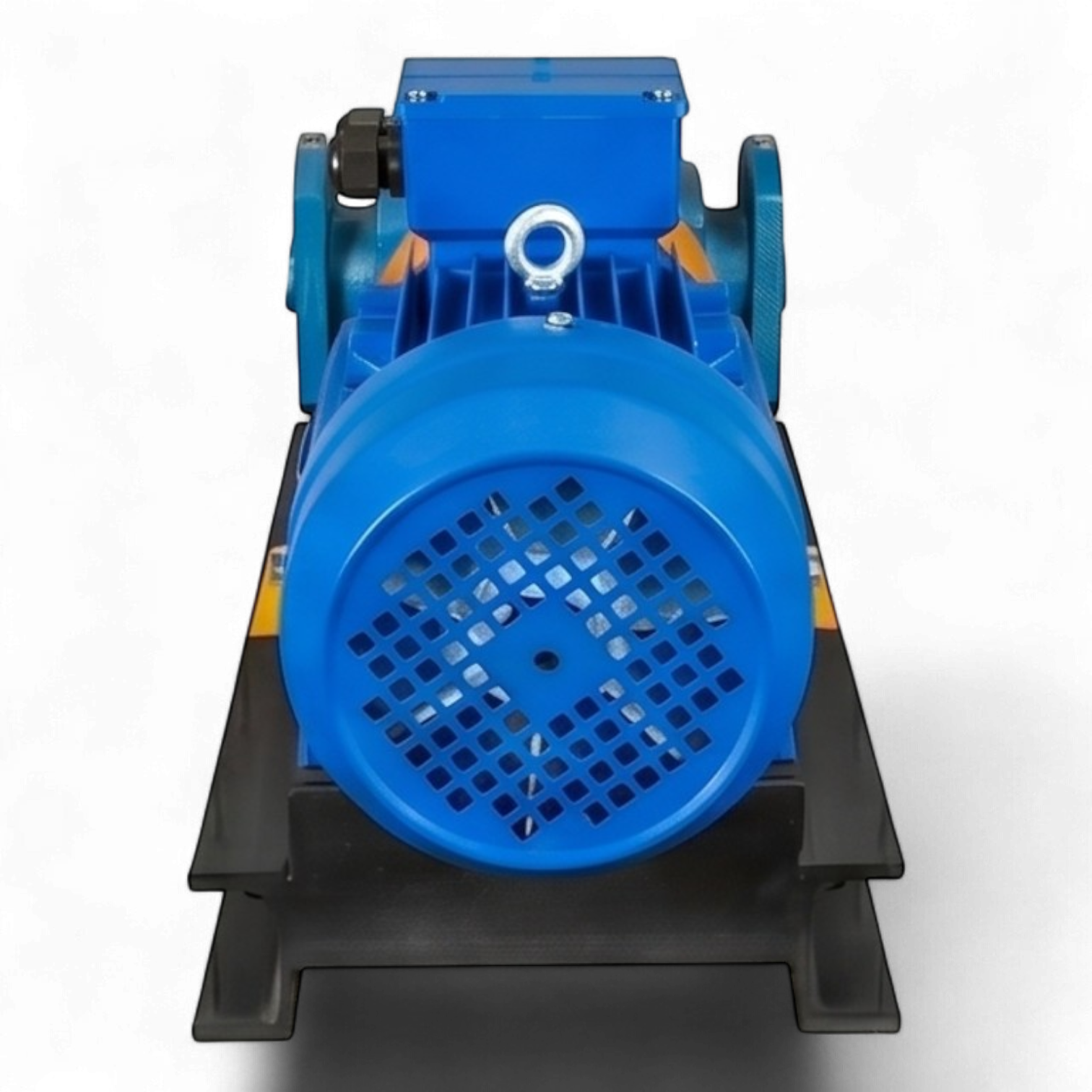

Агрегат укомплектован общепромышленным электродвигателем мощностью 4,0 кВт с прямой передачей крутящего момента на вал насоса (1500 об/мин). Оборудование обладает способностью к самовсасыванию с глубины до 3 метров при условии предварительного заполнения проточной части рабочей средой.
