Техническое описание шестерённого насосного агрегата НМШ Р-6-Ч

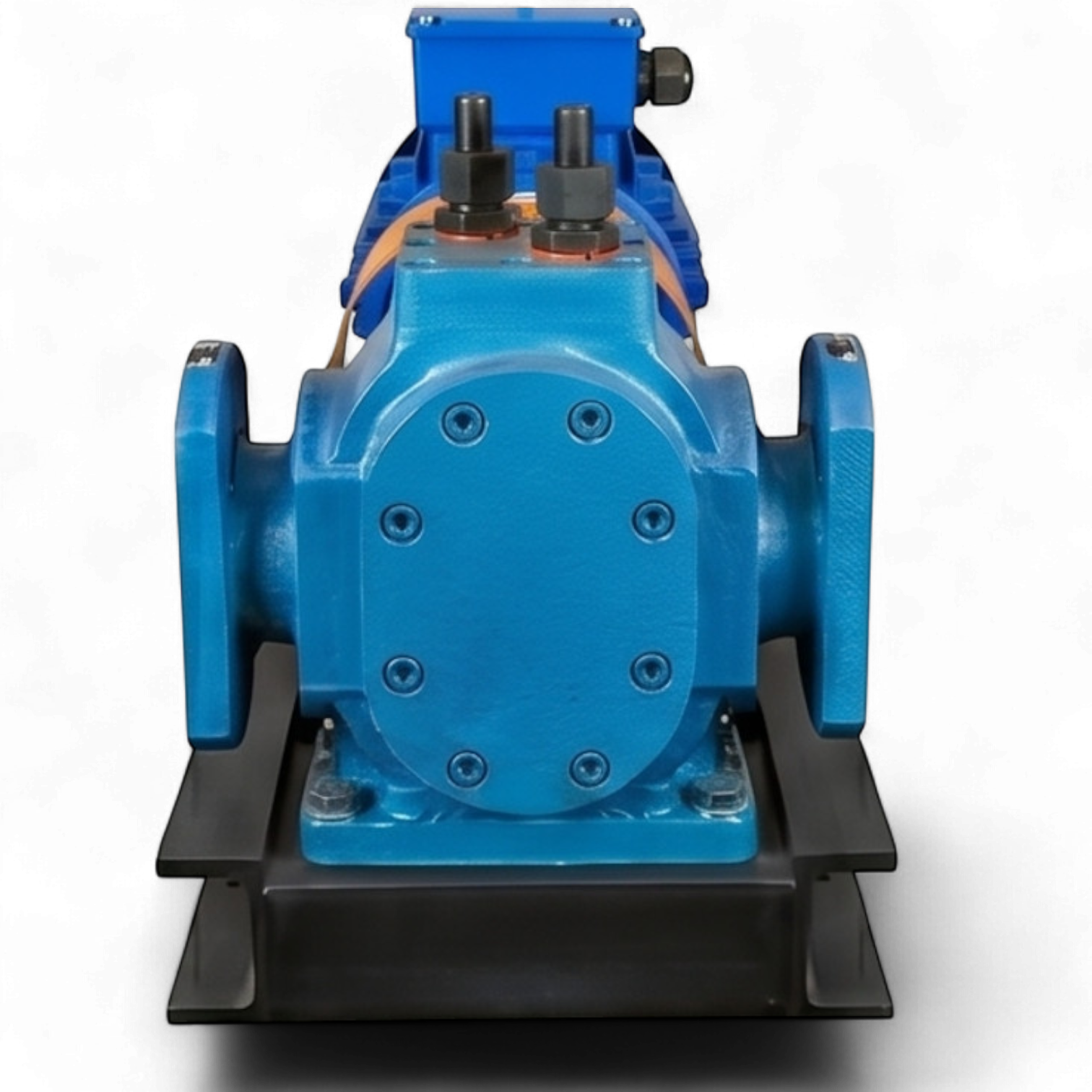

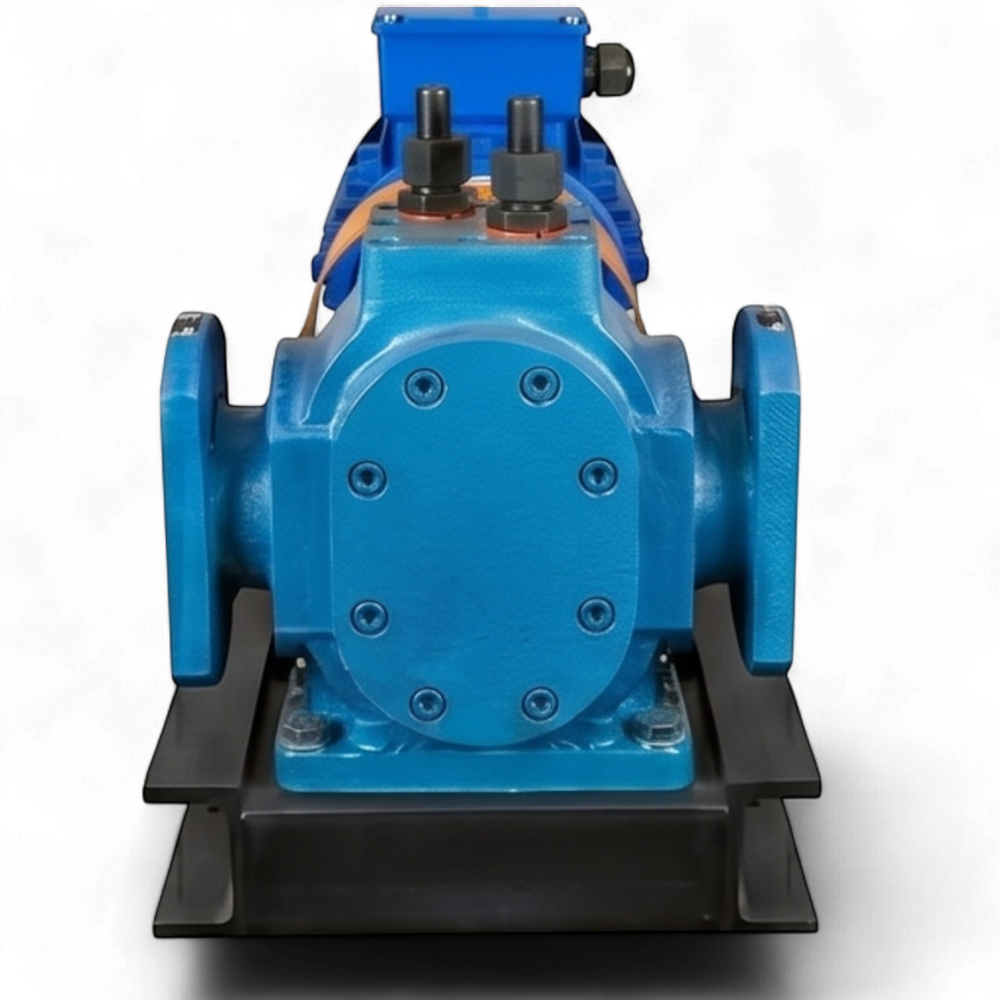

Промышленный шестерённый насос серии НМШ Р-6-Ч предназначен для принудительного нагнетания и транспортировки химически нейтральных сред с кинематической вязкостью в диапазоне от 5 до 1500 сСт. Конструктивной особенностью данной модификации является наличие интегрированной рубашки жидкостного обогрева, что обеспечивает возможность работы с термозависимыми составами, склонными к кристаллизации или потере текучести при снижении температуры (битум, парафин, мазут, жиры, клей, канифоль).
Конструктивные особенности и гидравлические параметры
Агрегат функционирует по принципу внешнего зацепления шестерён. Корпус выполнен из серого чугуна марки HT200 (Сч20), что гарантирует жесткость конструкции и износостойкость при эксплуатации в температурном режиме до +200°C. Вал изготовлен из конструкционной стали Ст45, рабочие шестерни — из легированной стали 40Cr. Система герметизации вала реализована посредством комбинированного узла, включающего трехслойную сальниковую набивку и вспомогательное манжетное уплотнение, что минимизирует риски протечек перекачиваемой среды.
Эксплуатационные характеристики
Насос обладает способностью к самовсасыванию с глубины до 3 метров (при условии заполнения проточной части). Рубашка обогрева рассчитана на избыточное давление теплоносителя до 10 атм. В качестве опорных узлов в данной модели (НМШ Р-6) применяются подшипники скольжения, выполненные из стали с бронзовым напылением и антифрикционным PTFE-покрытием, что обеспечивает стабильную работу при высоких термических нагрузках.
Технические регламенты

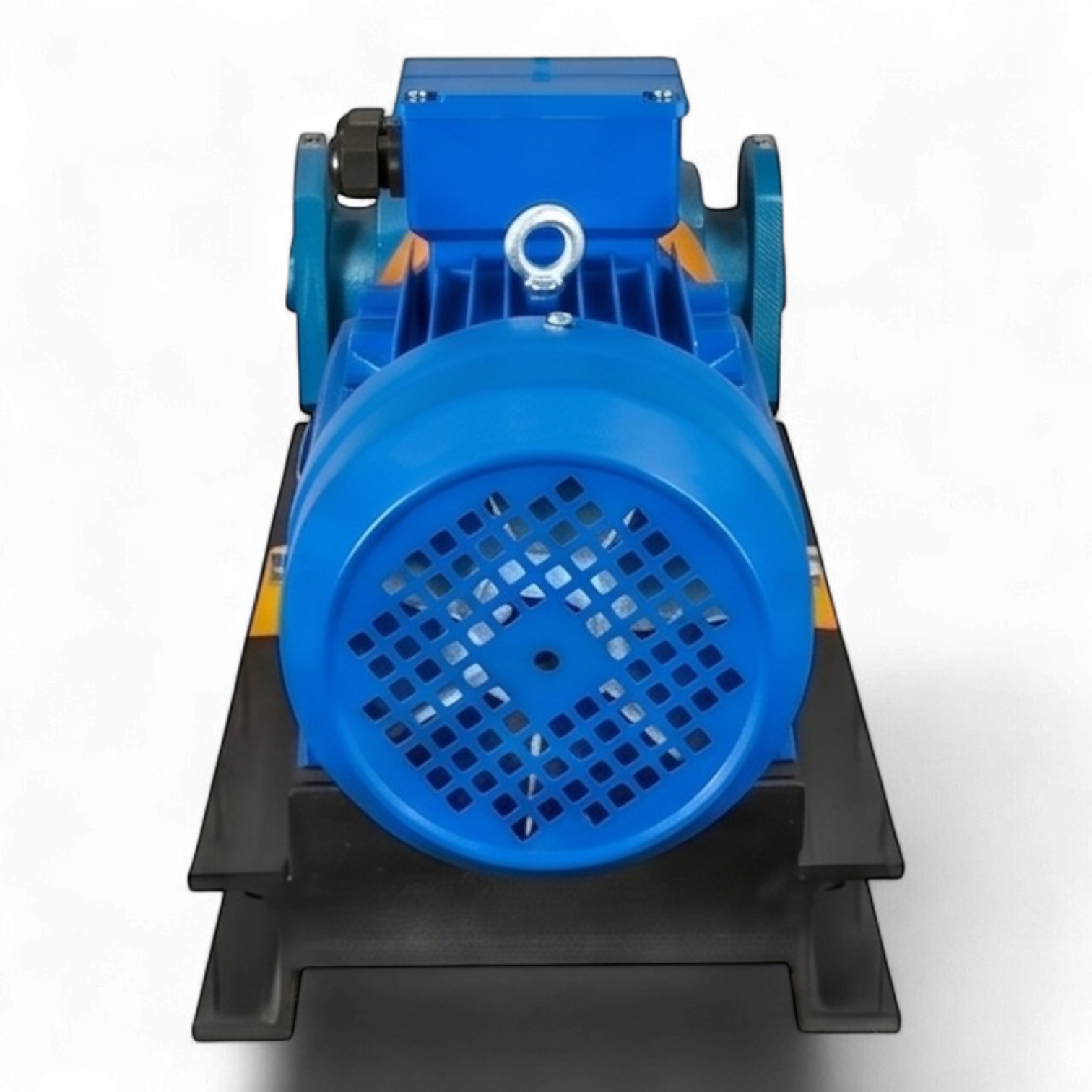

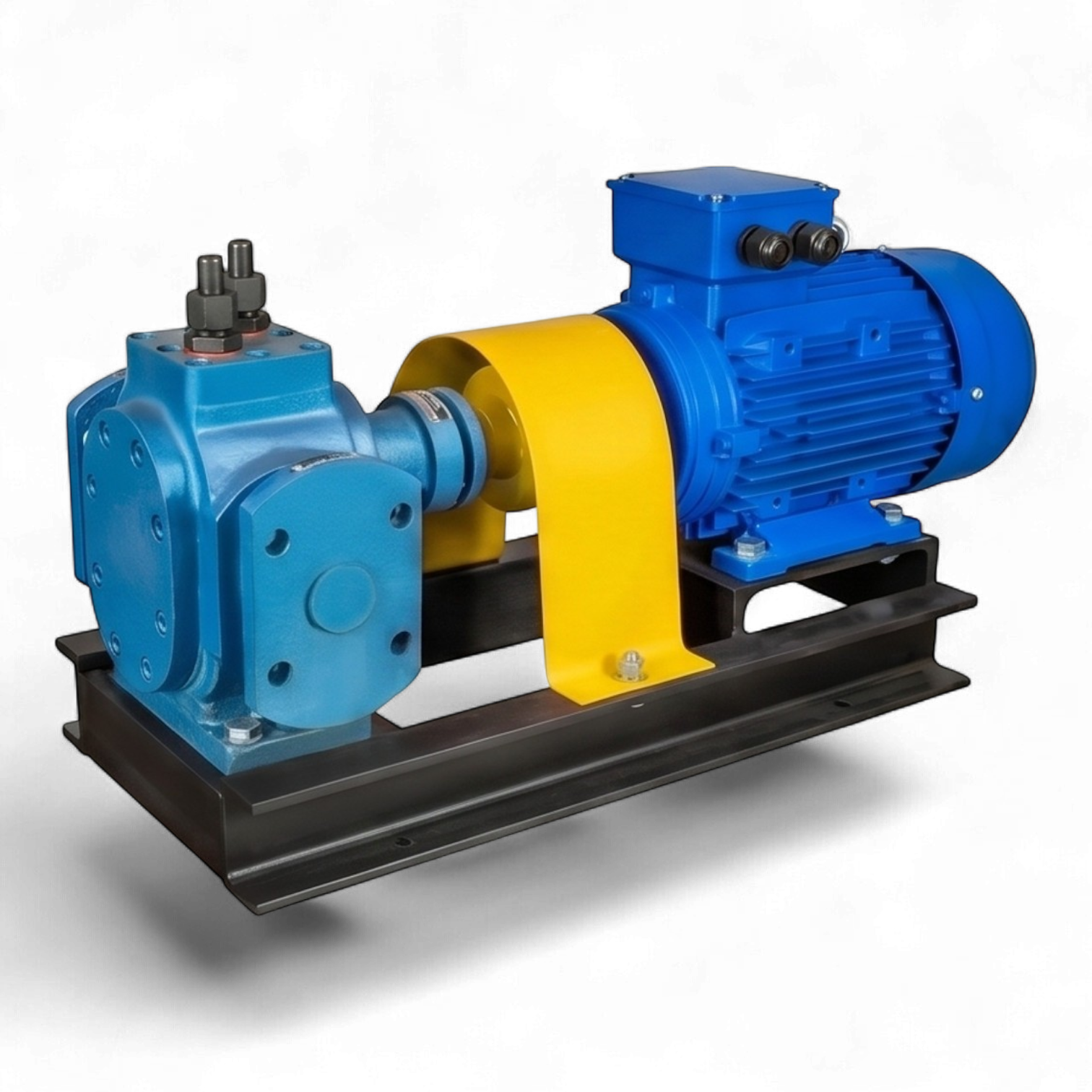

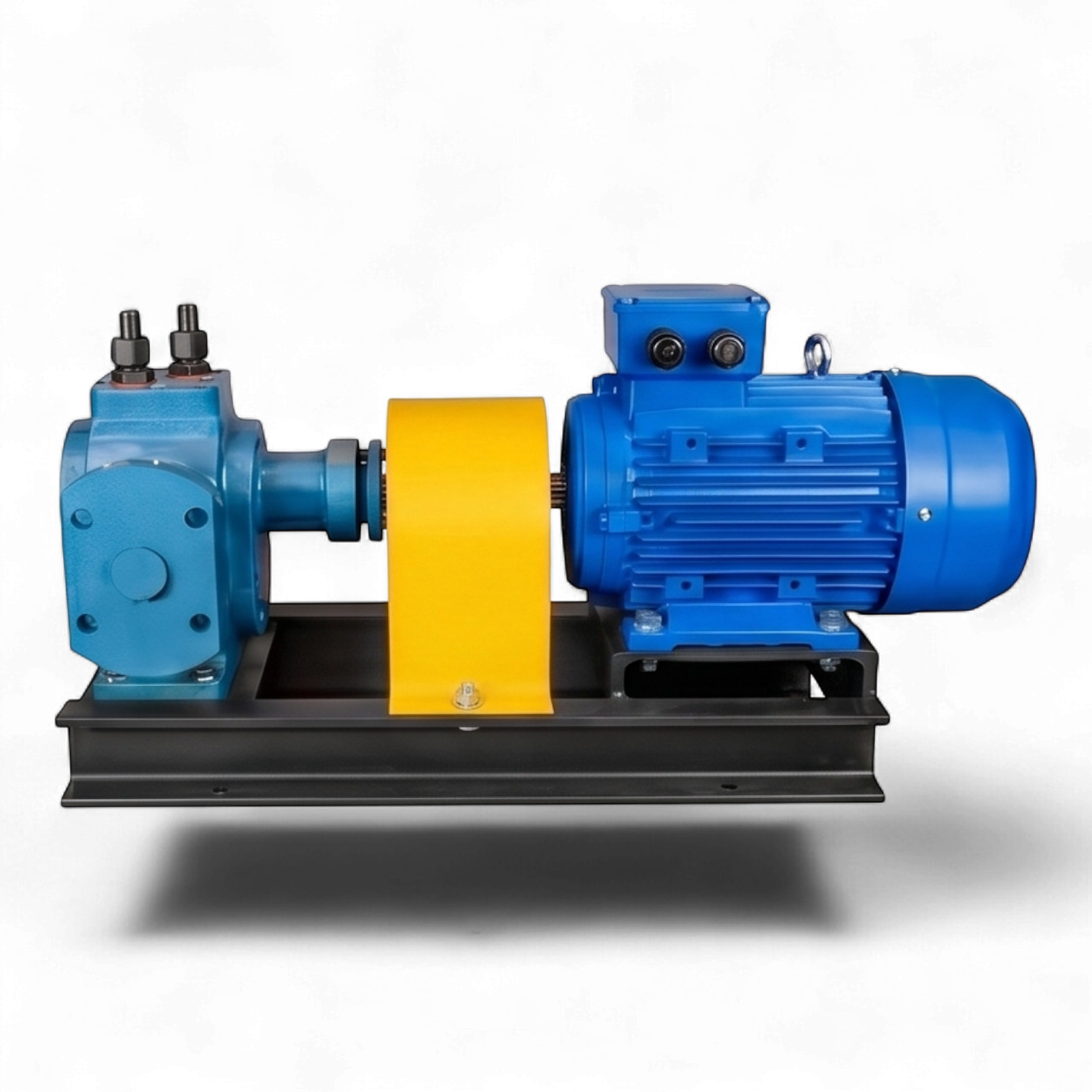

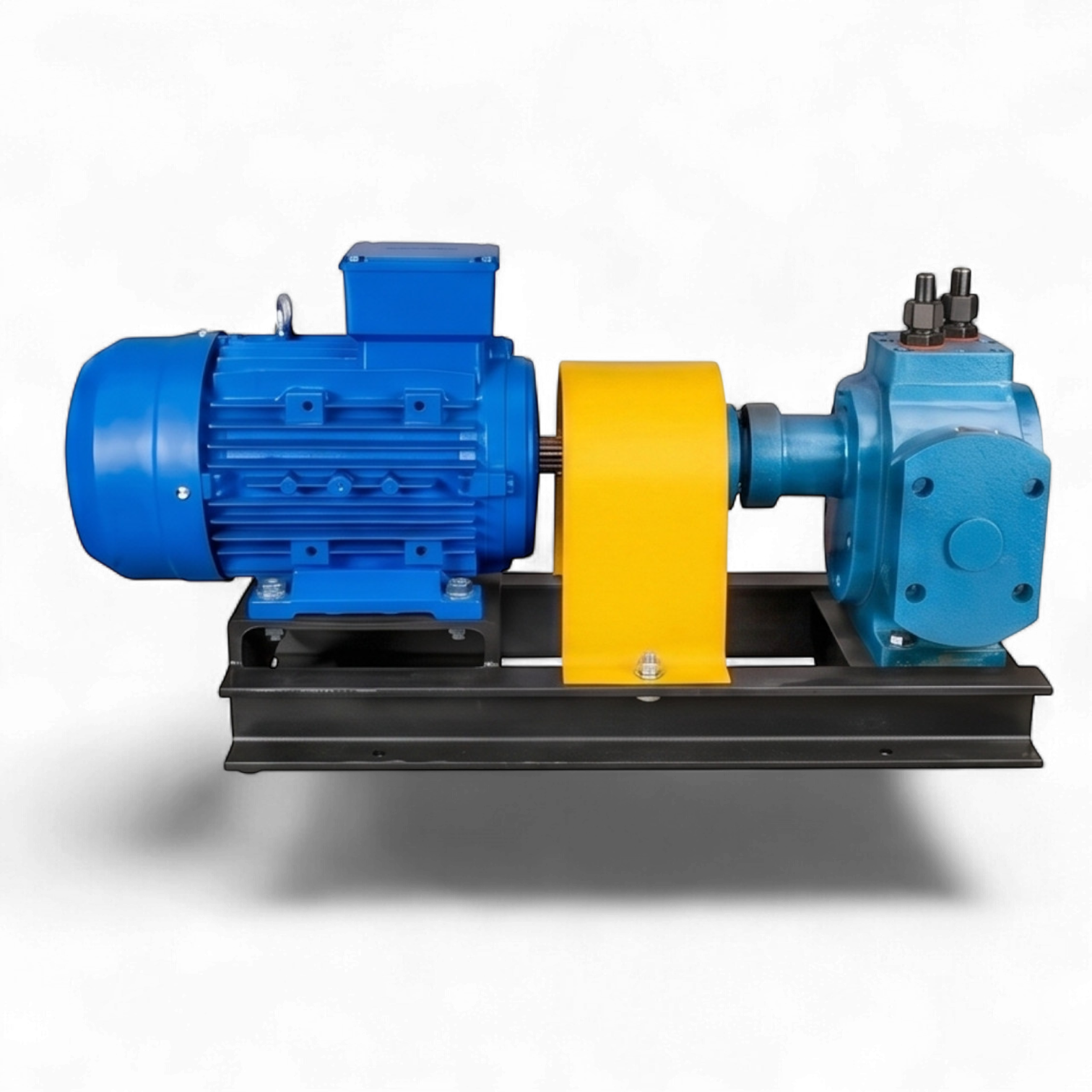

Агрегат поставляется в сборе с электродвигателем мощностью 4,0 кВт на общей раме. Передача крутящего момента осуществляется напрямую (прямой привод), номинальная частота вращения вала составляет 1500 об/мин. Допускается эксплуатация в системах, требующих предварительного прогрева проточной части перед пуском для предотвращения заклинивания рабочих органов застывшим продуктом.
