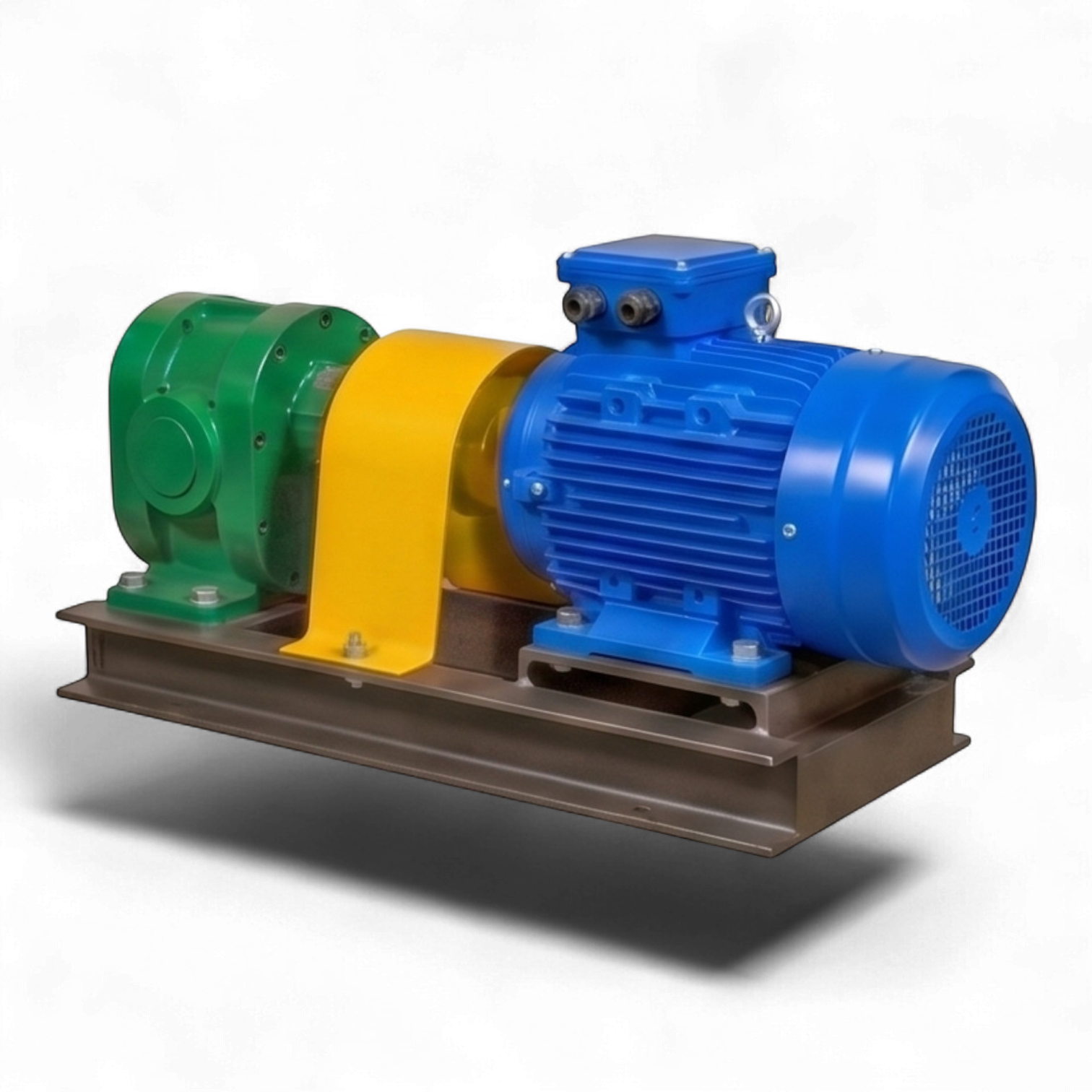

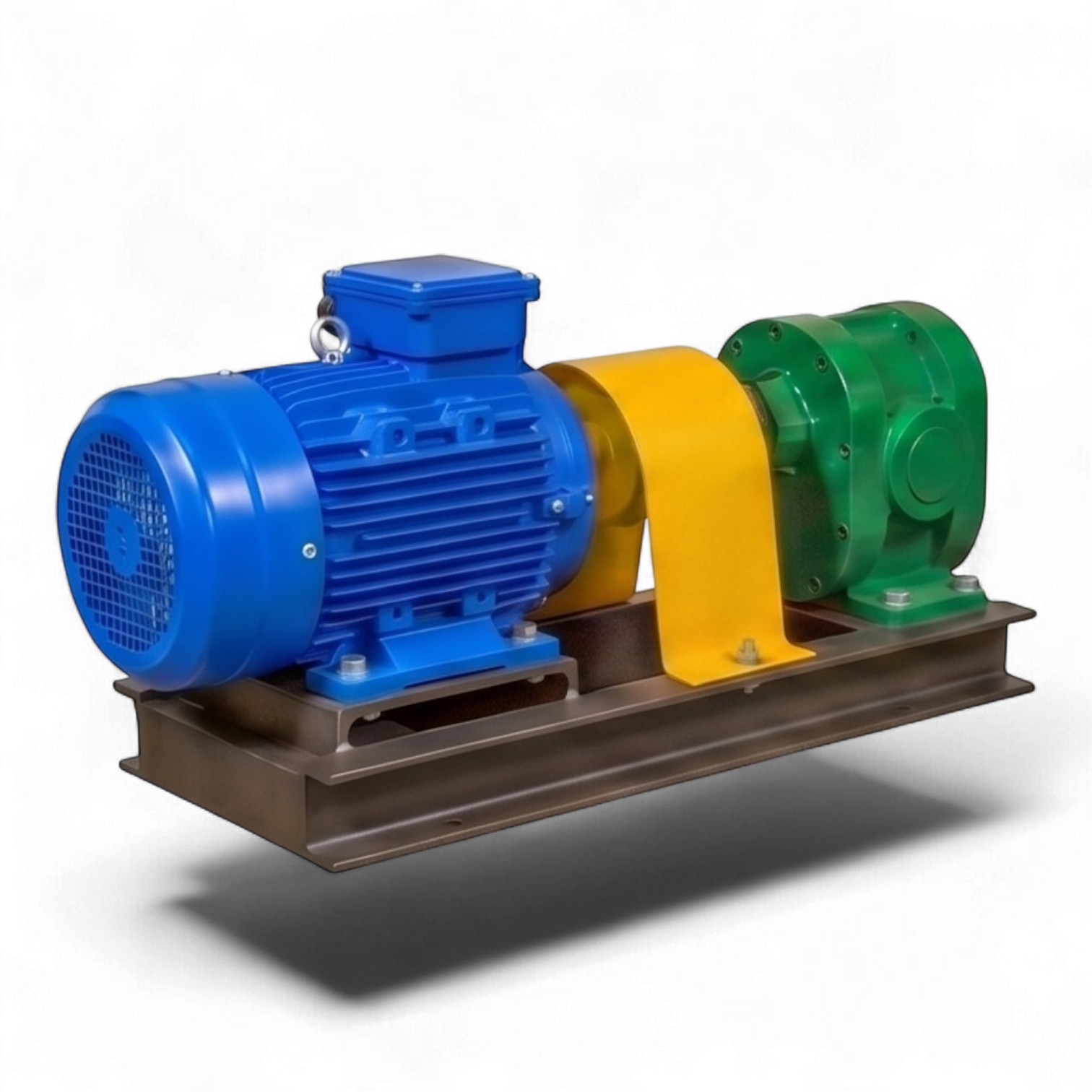

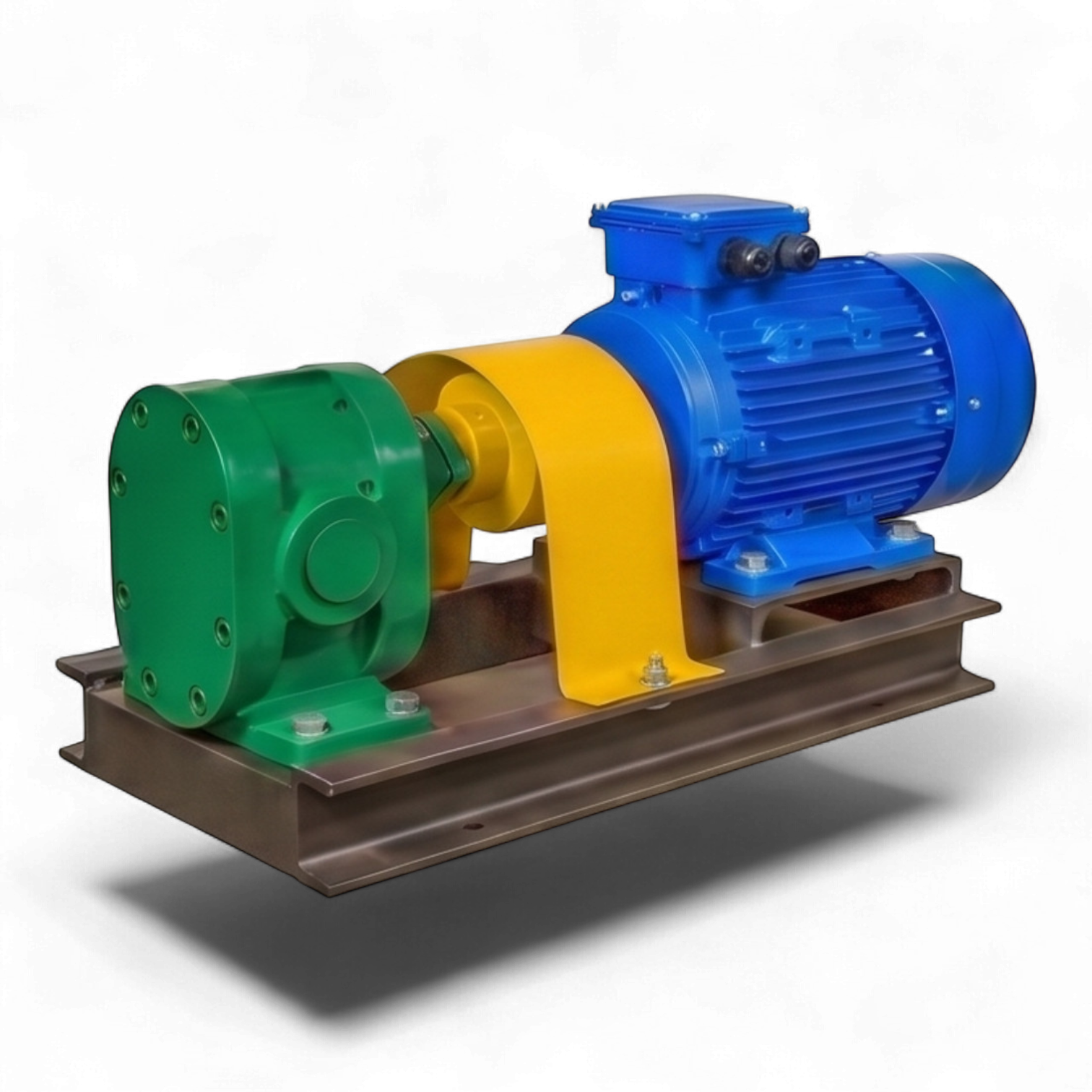

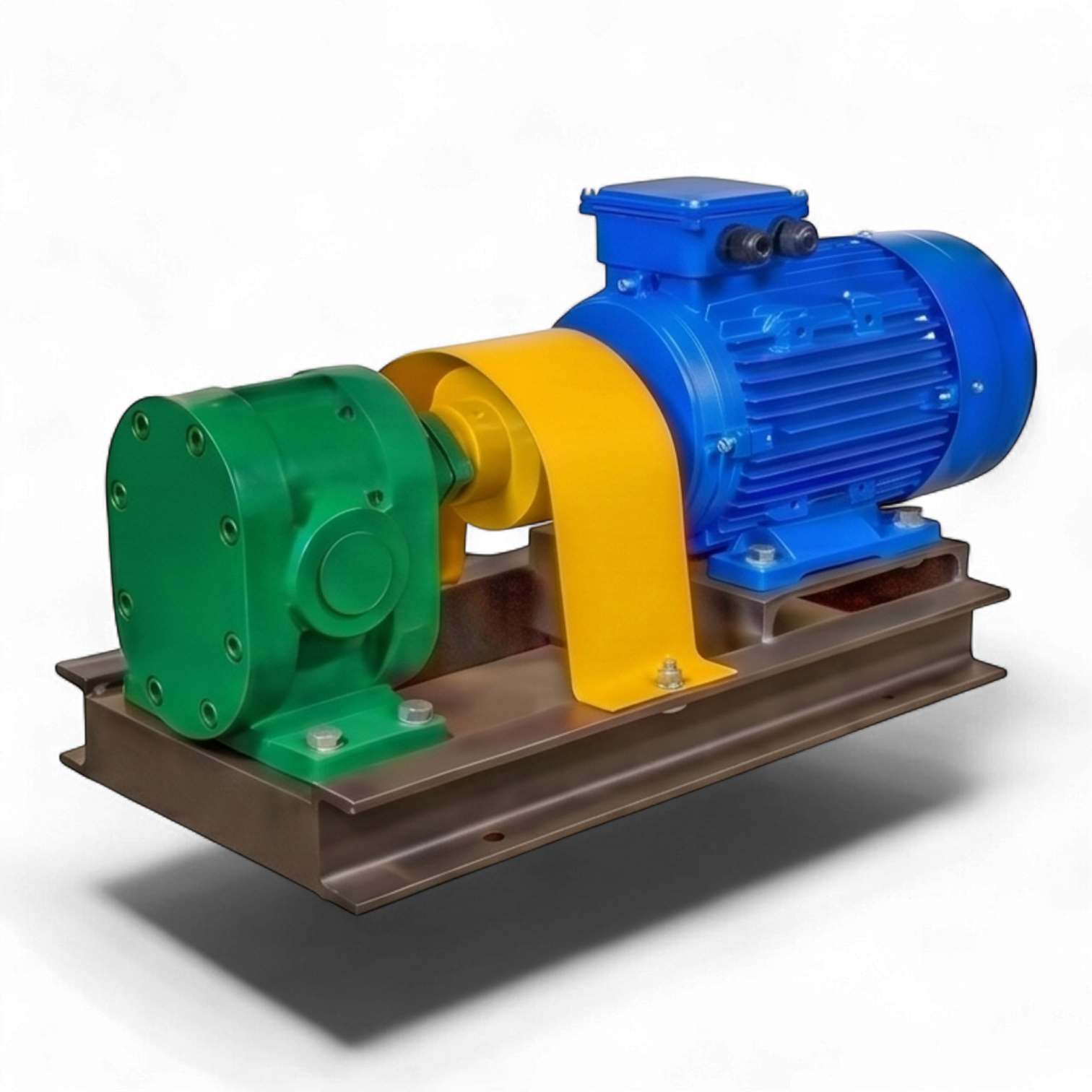

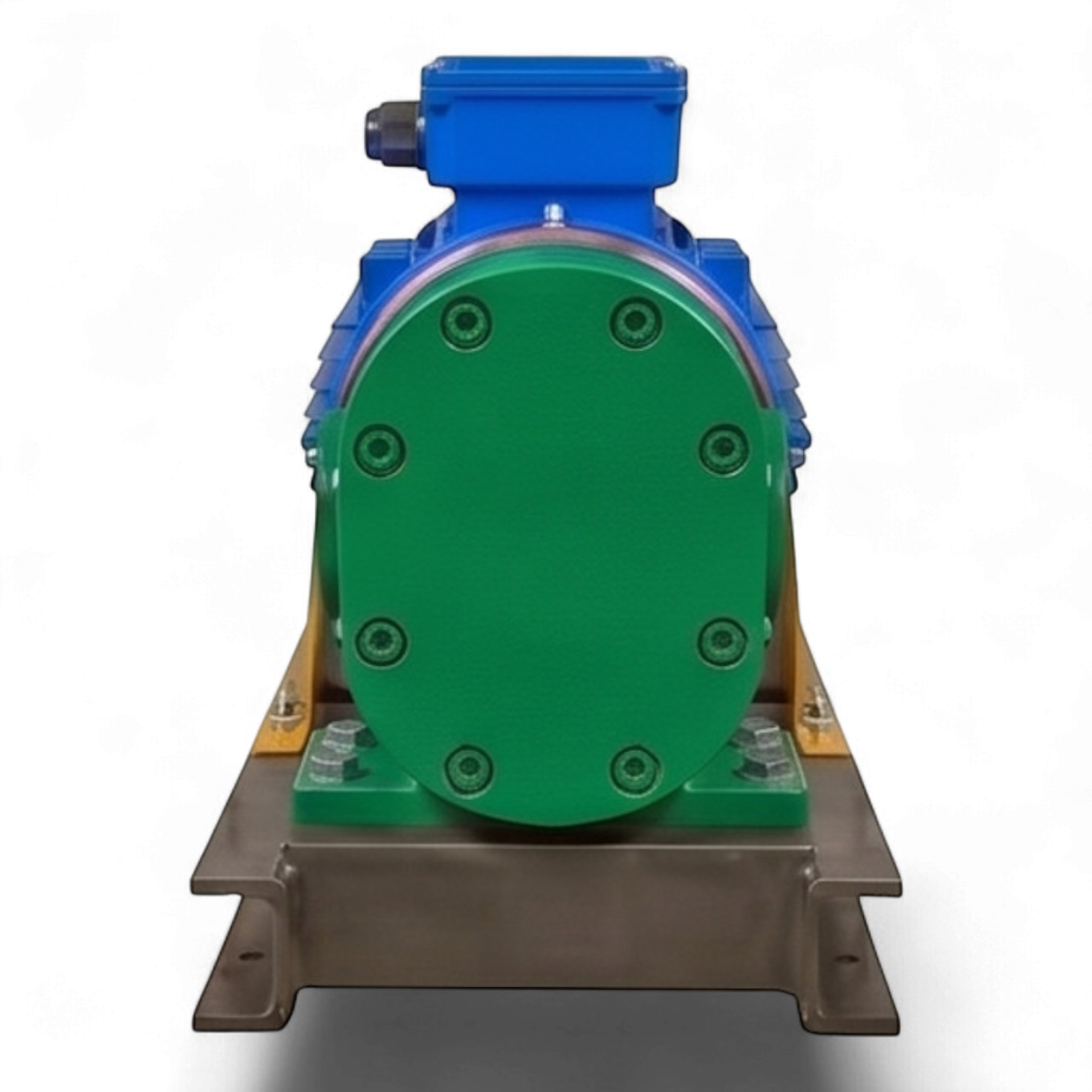

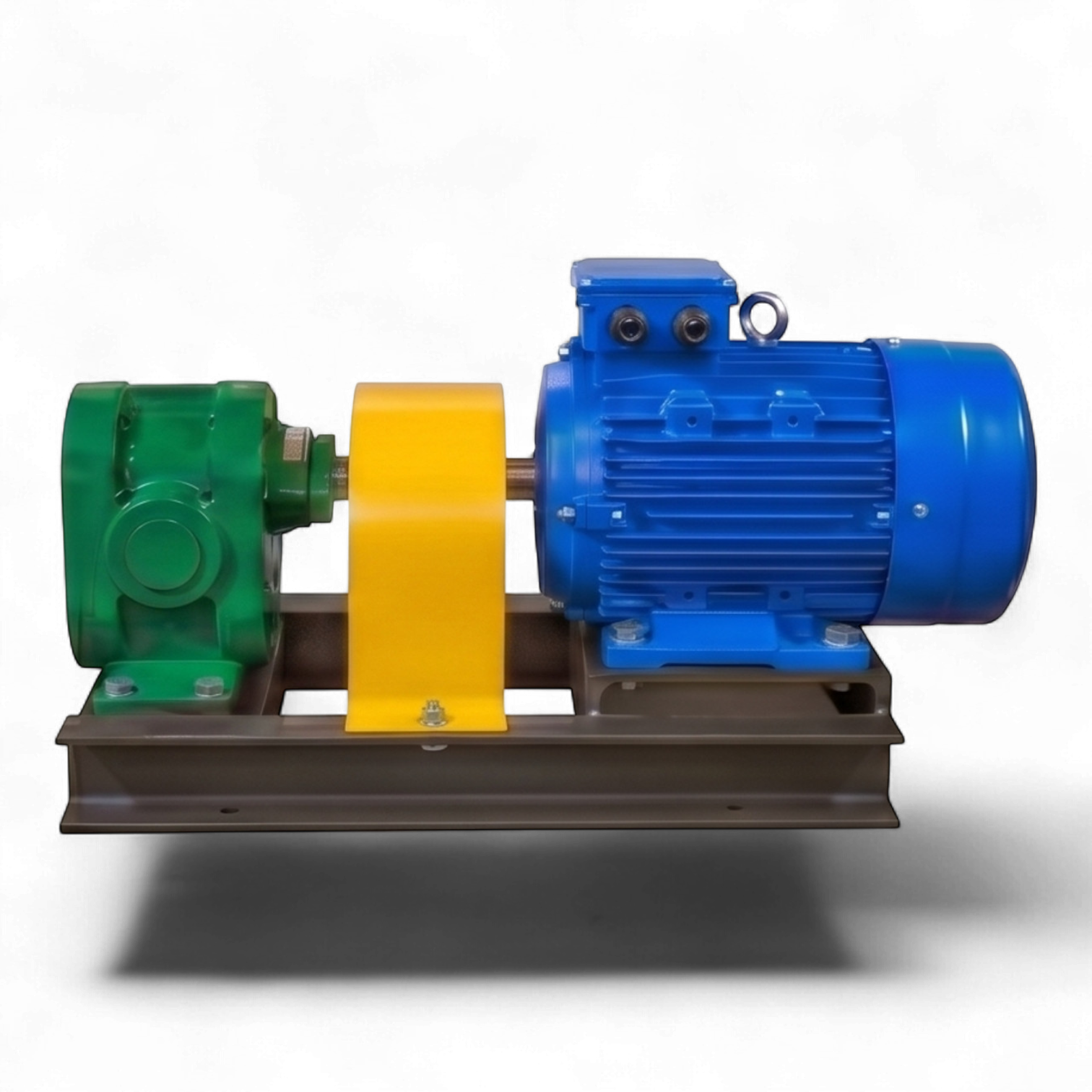

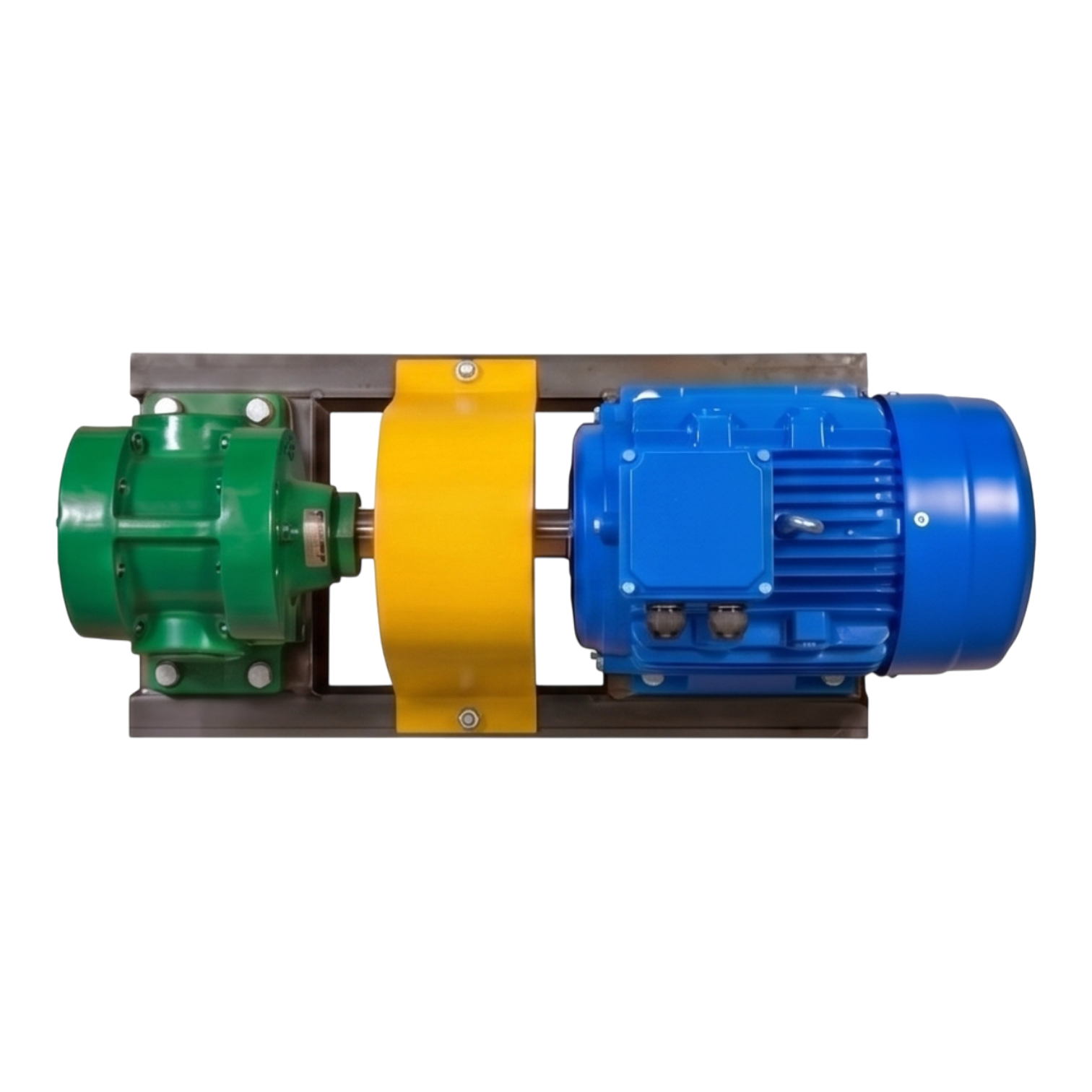

Техническое описание шестерённого насосного агрегата Ш-0,6-С
Объемный шестерённый насос серии Ш-0,6-С предназначен для напорного перемещения вязких сред, обладающих смазывающей способностью и не содержащих абразивных включений. Конструкция насоса оптимизирована для работы с высокотемпературными жидкостями (до +150°C) и является функциональным аналогом гидравлических насосов серии БГ.
Конструктивные особенности и материалы
Проточная часть агрегата выполнена из серого чугуна, обеспечивающего необходимую жесткость и износостойкость корпуса. Ведущий и ведомый валы изготовлены из конструкционной стали Ст45, а рабочие шестерни — из легированной стали 40Cr. В данной модификации применены подшипники скольжения, представляющие собой стальные втулки с медным напылением и антифрикционным PTFE-покрытием, что гарантирует стабильную работу при высоких термических нагрузках.
Система герметизации
Насос оснащен сальниковой набивкой (индекс «С»), что расширяет спектр перекачиваемых сред. В отличие от стандартного манжетного уплотнения, сальниковая набивка позволяет работать с жидкостями, содержащими растворители, такими как эмали, лаки, полиэфирные и фенол-формальдегидные смолы.
Эксплуатационные параметры
Агрегат обеспечивает номинальную подачу 0,6 м³/час при частоте вращения вала 1500 об/мин. Максимальное развиваемое давление составляет 25 атм (2,5 МПа). Допускаемая вакуумметрическая высота всасывания достигает 3 метров, что позволяет использовать насос в системах с нижним расположением резервуара.
Применение
Насос предназначен для интеграции в технологические линии по перекачке нефтепродуктов (дизельное топливо, масла, нефть), теплоносителей и химических составов, не агрессивных к материалам проточной части. Присоединение к трубопроводу осуществляется через порты с внутренней цилиндрической трубной резьбой BSP.
