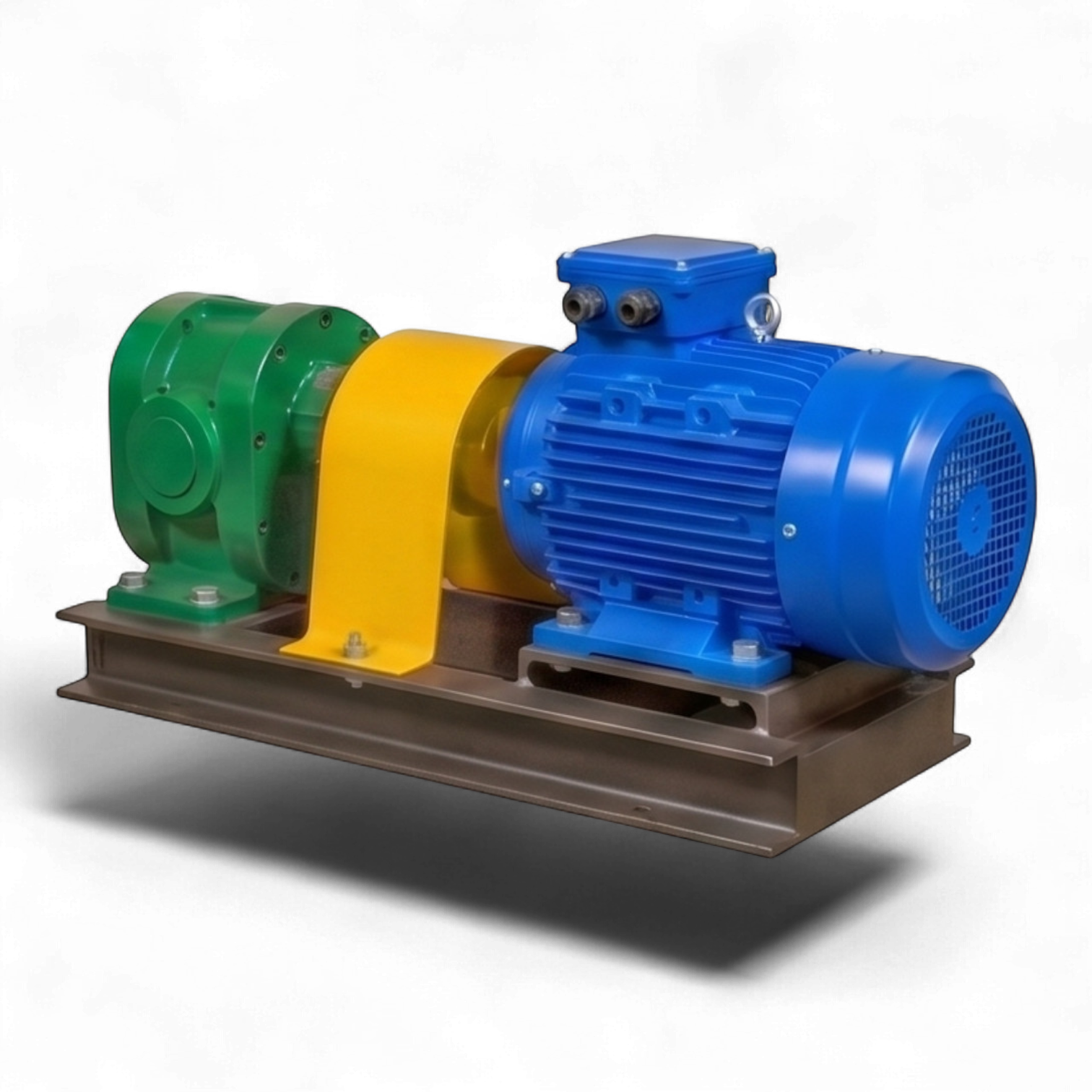

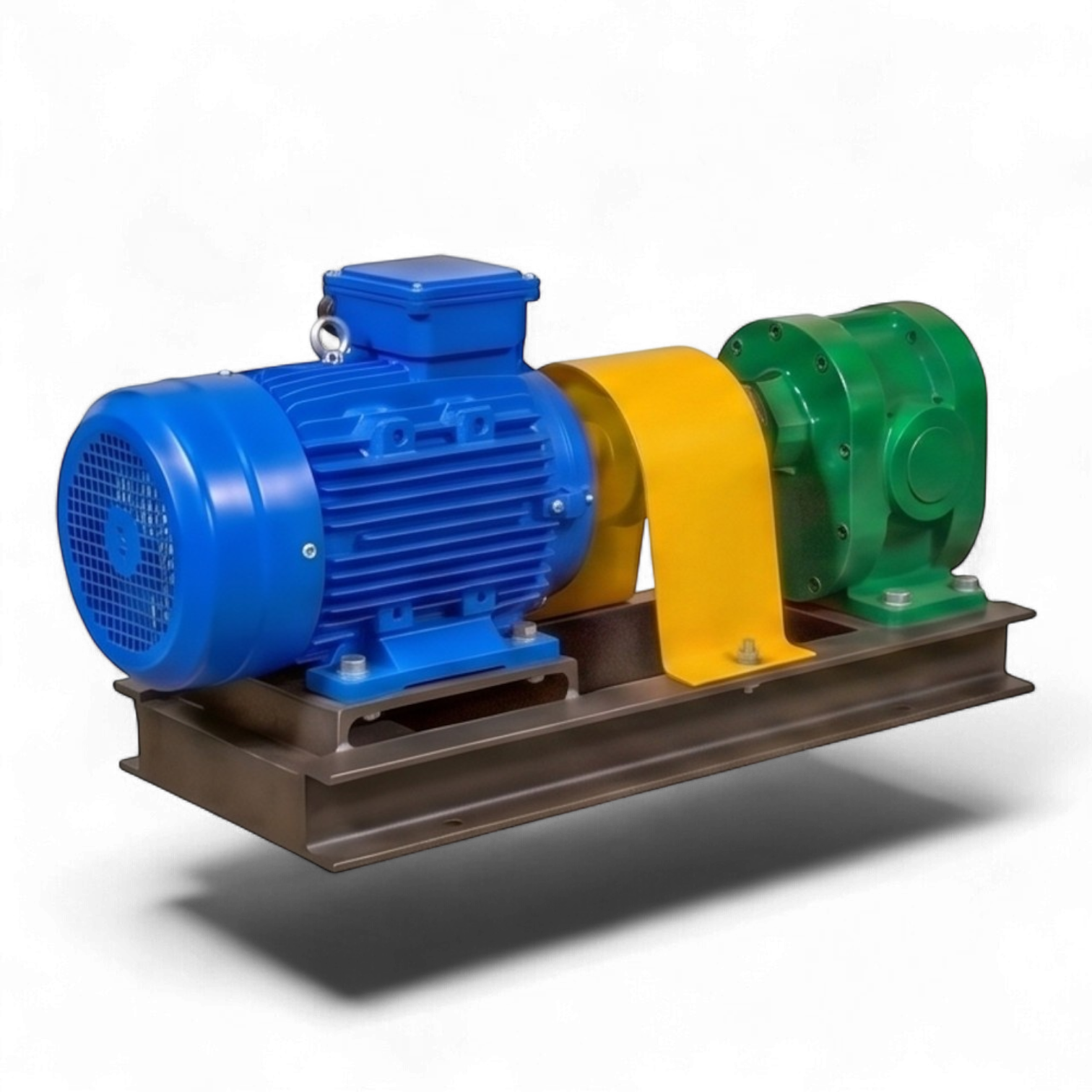

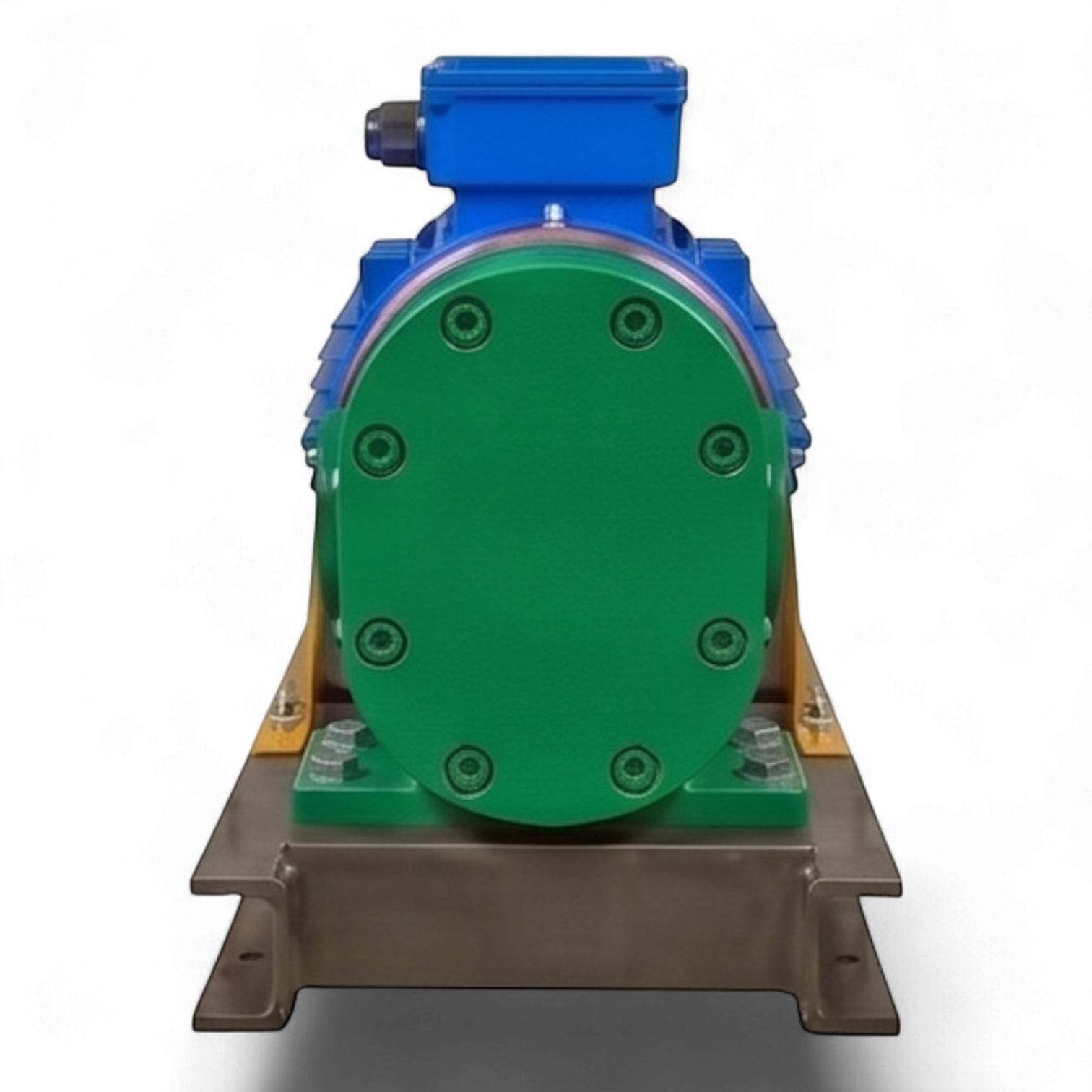

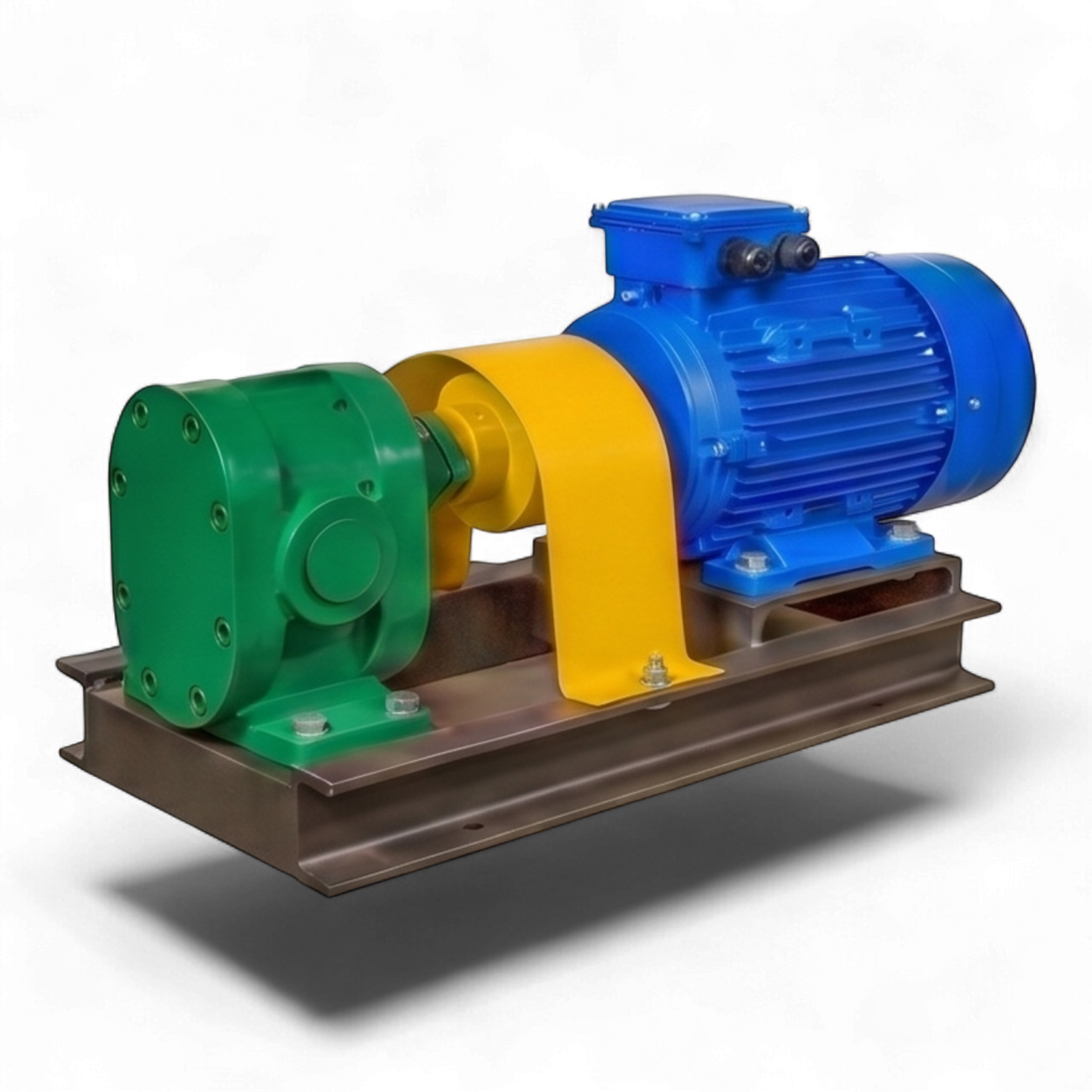

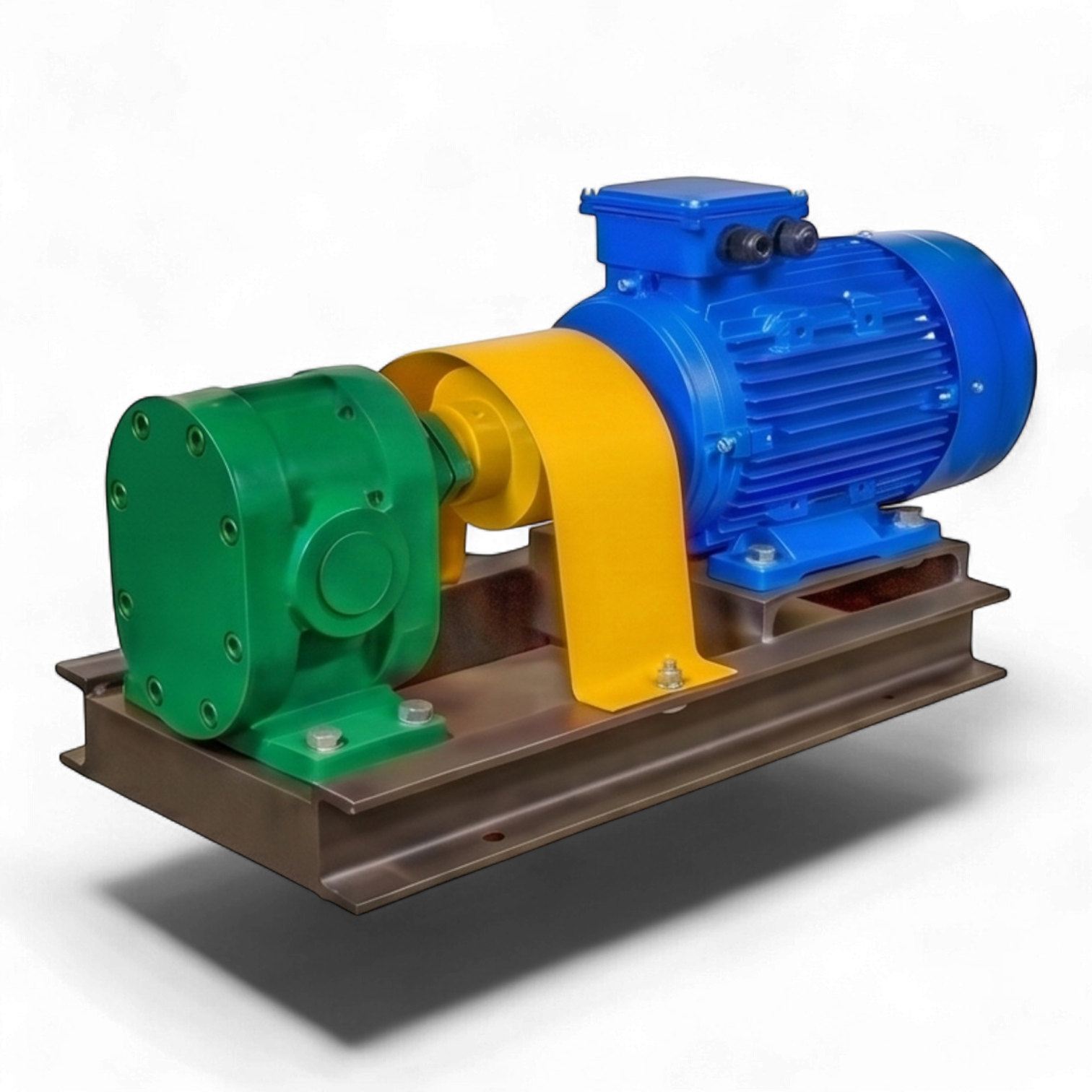

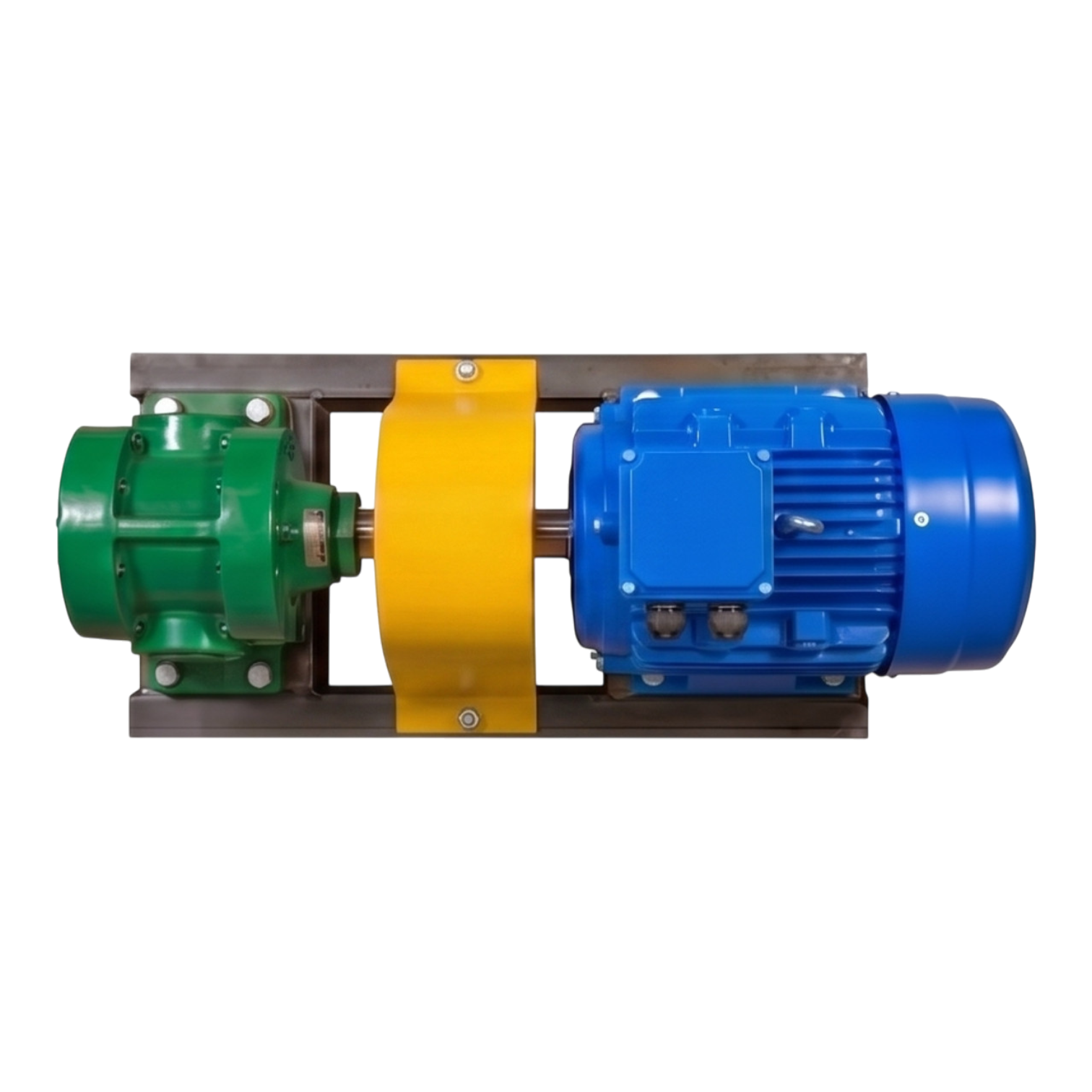

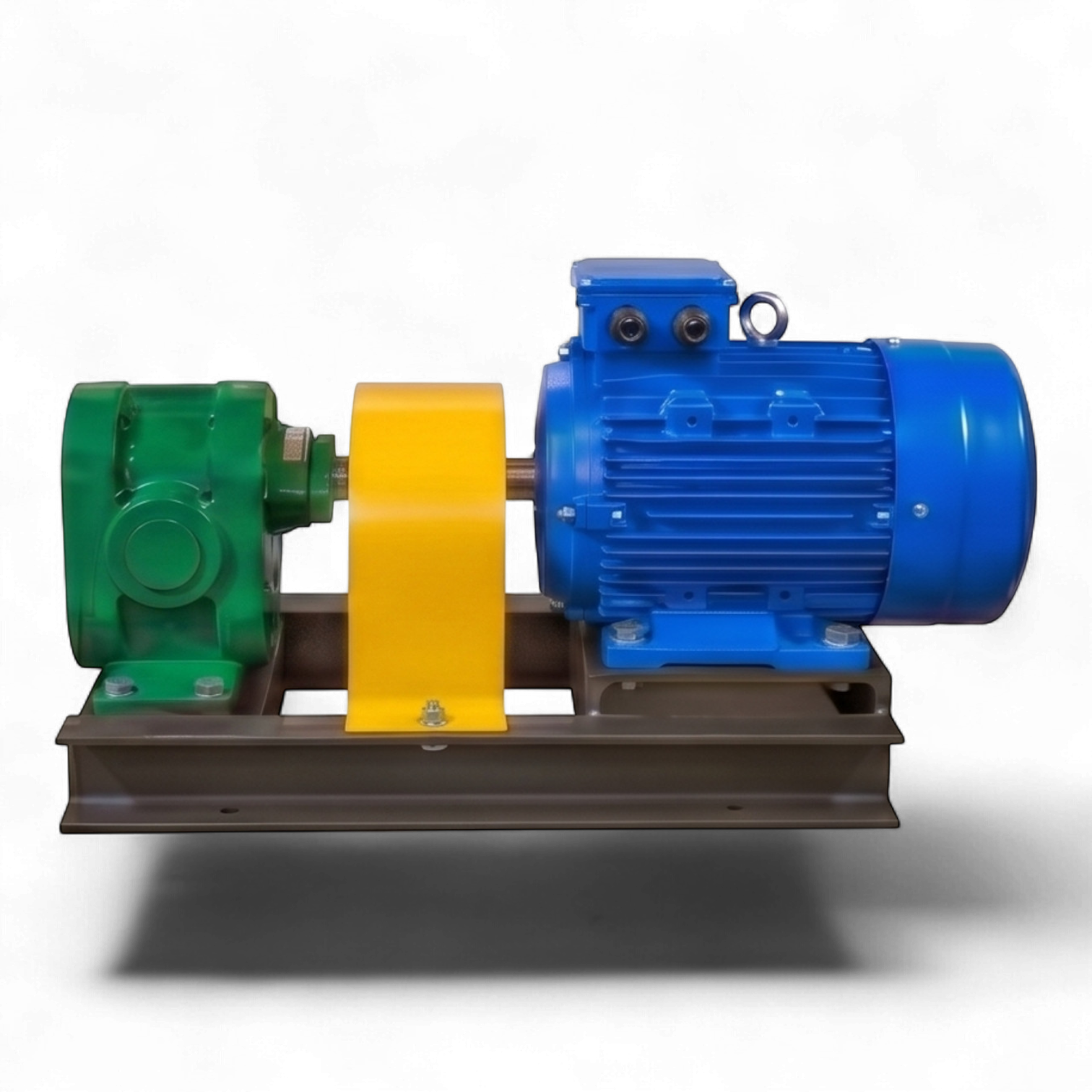

Техническое описание шестерённого насосного агрегата Ш-1,08-С
Промышленный шестерённый насос серии Ш-1,08-С представляет собой объемный гидравлический аппарат, предназначенный для напорного перемещения вязких сред, обладающих смазывающей способностью. Конструкция оптимизирована для работы с жидкостями кинематической вязкостью до 1500 мПа*с при отсутствии в потоке абразивных включений и волокнистых структур.
Конструктивные особенности и материалы
Гидравлическая часть выполнена по схеме с внешним зацеплением шестерён. Корпус и крышки проточной части изготовлены из серого чугуна, обеспечивающего жесткость конструкции и стабильность зазоров. Вал агрегата выполнен из конструкционной стали Ст45, рабочие шестерни — из легированной стали 40Cr. В узлах трения применены подшипники скольжения (стальные втулки с медно-порошковым напылением и антифрикционным PTFE-покрытием), что гарантирует долговечность при номинальных нагрузках.
Система уплотнения и температурный режим
Данная модификация оснащена сальниковой набивкой (индекс «С»), что расширяет химическую совместимость агрегата. Допускается перекачивание сред, содержащих растворители, полиэфирных смол, лакокрасочных материалов и эмалей. Максимально допустимая температура рабочей среды составляет +150°C. Вакуумметрическая высота всасывания достигает 3 метров, что позволяет использовать насос в системах с нижним расположением резервуаров.
Привод и подключение
Агрегат укомплектован электродвигателем мощностью 1,5 кВт с номинальной частотой вращения 1500 об/мин. Присоединительные порты имеют внутреннюю цилиндрическую трубную резьбу стандарта BSP, обеспечивающую герметичность интеграции в гидравлические линии.
