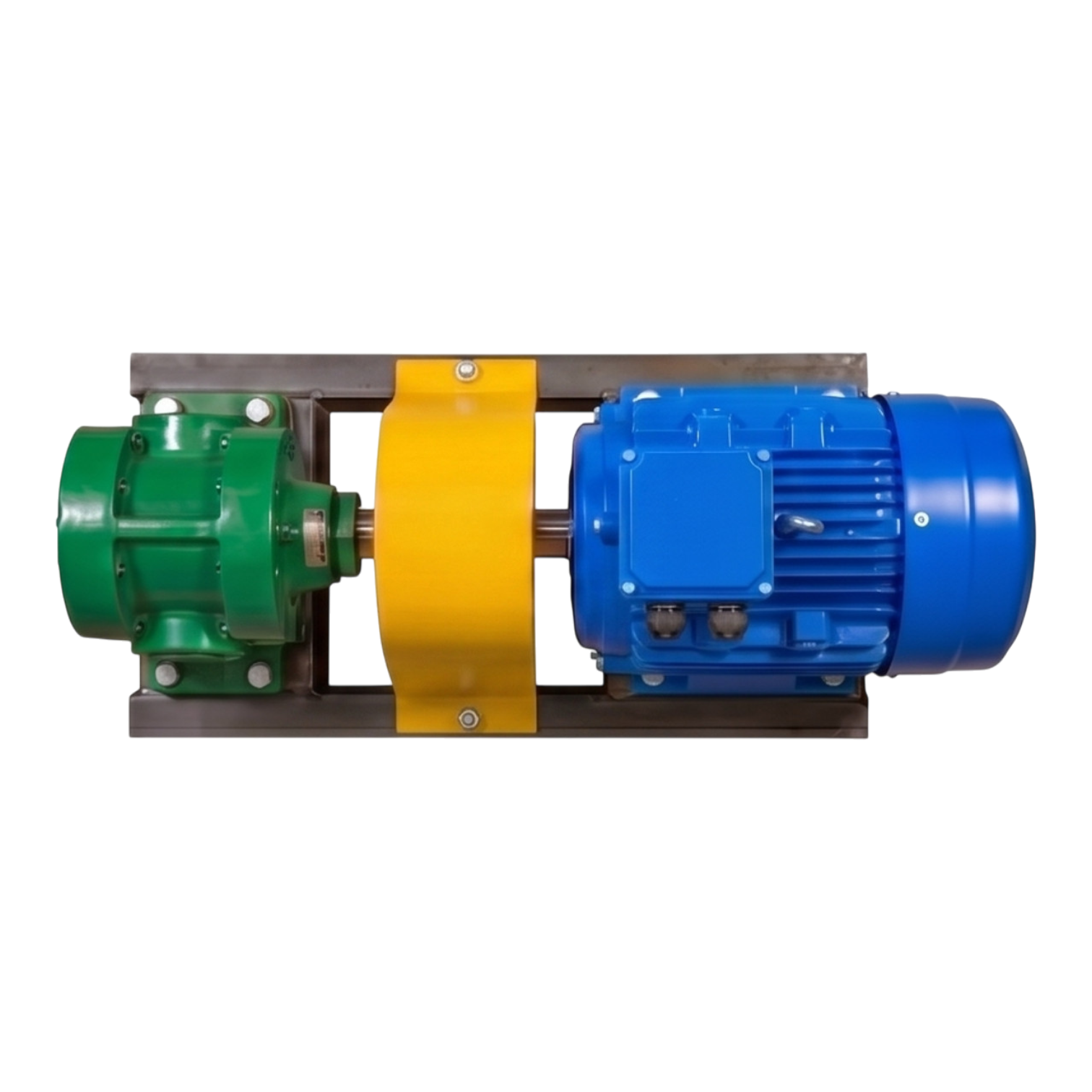

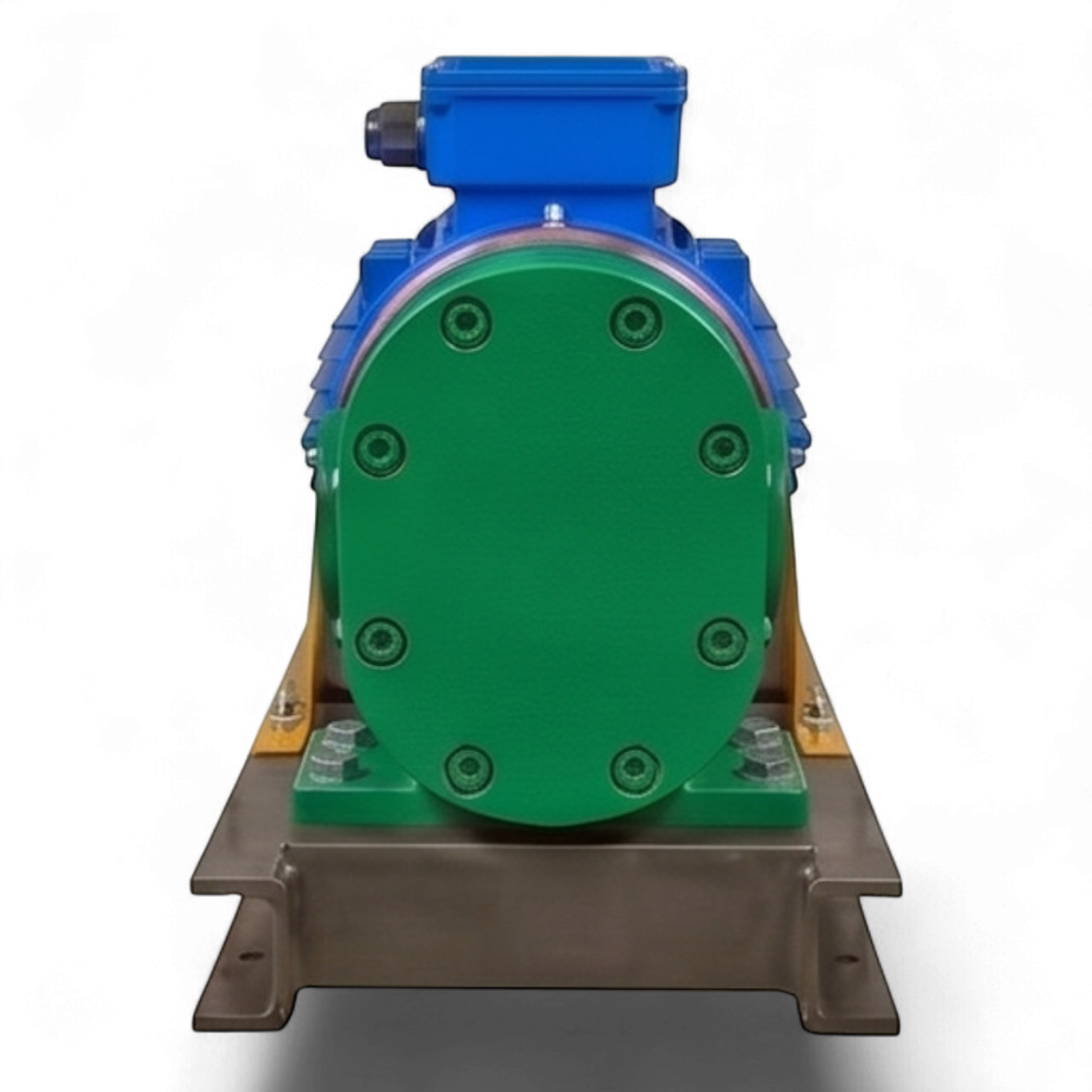

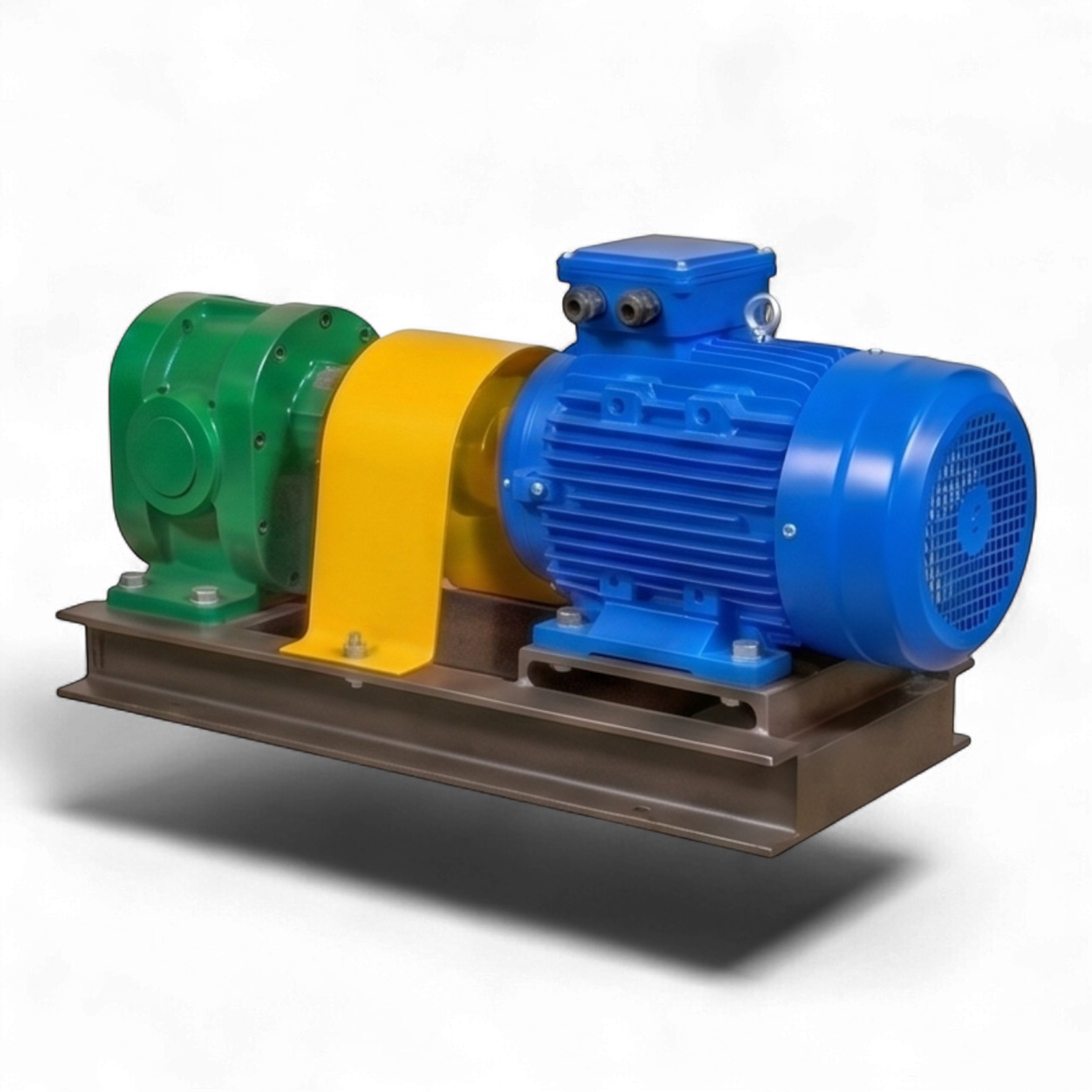

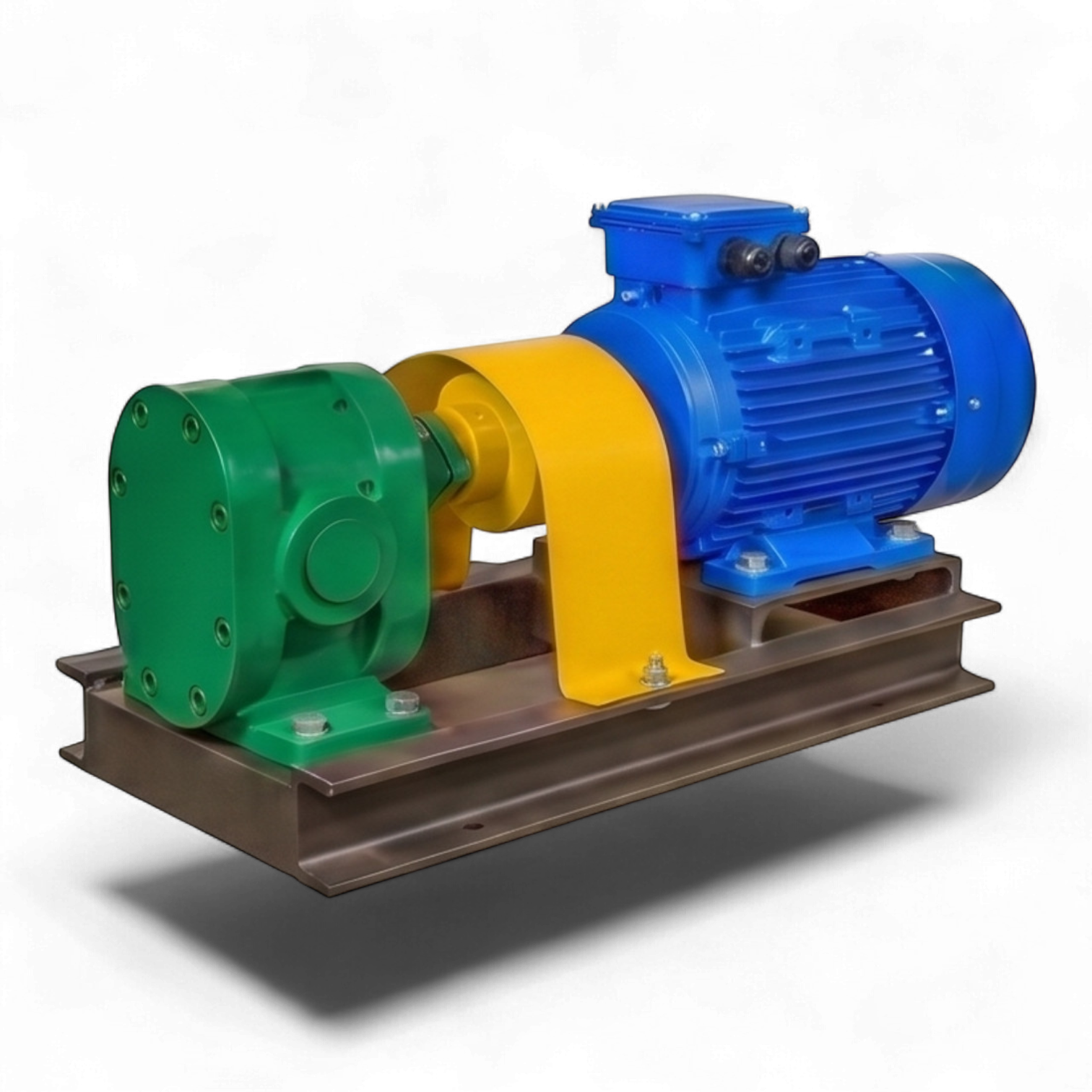

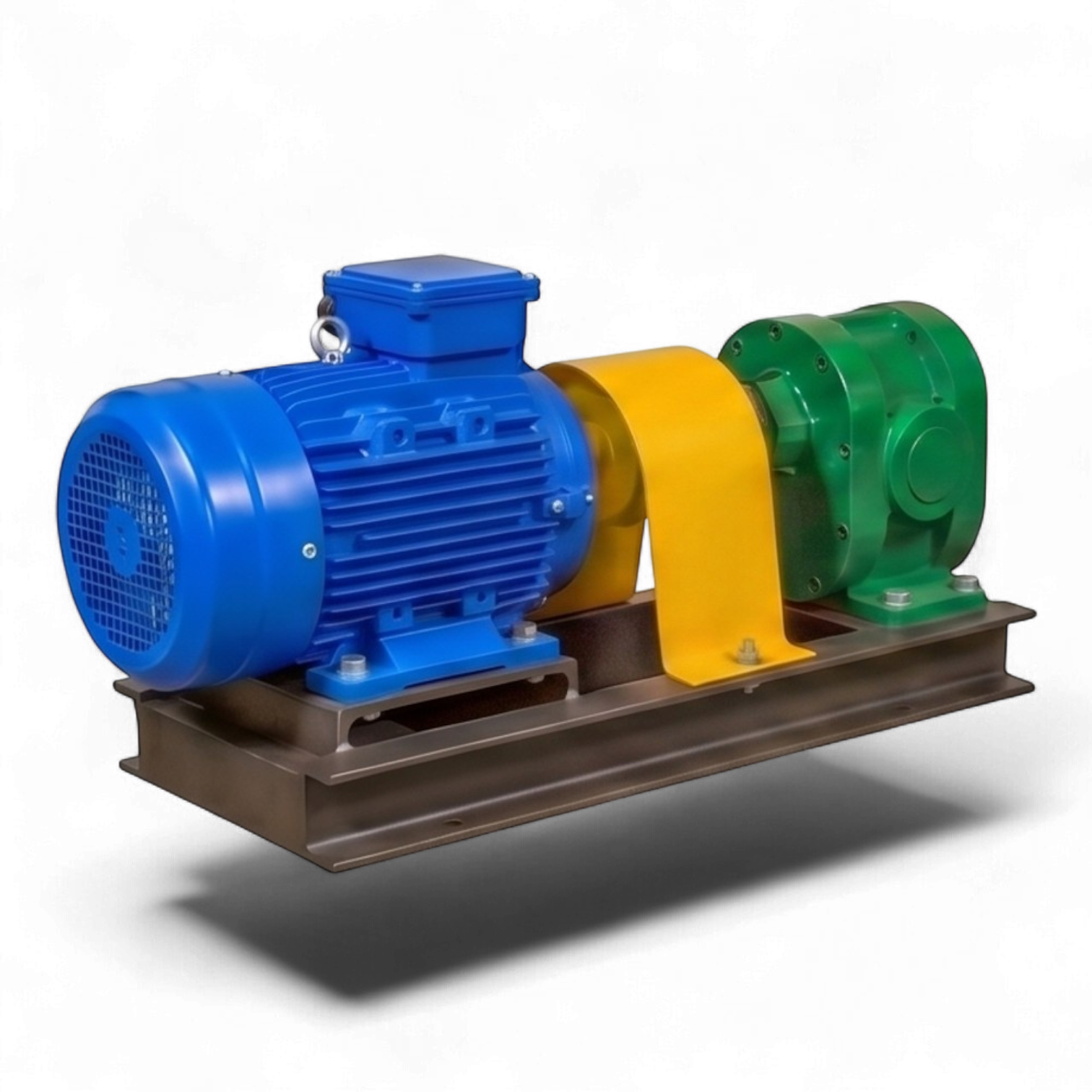

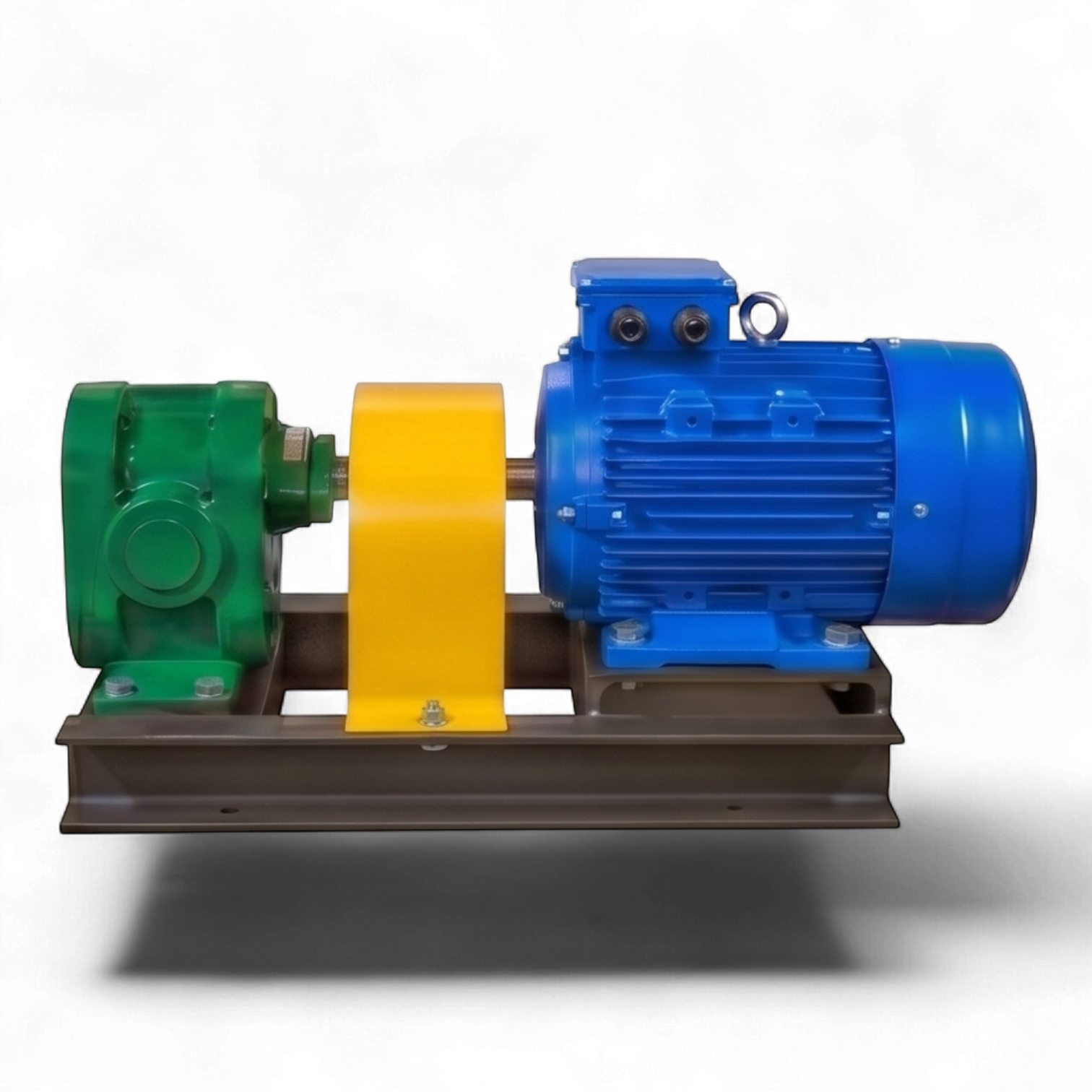

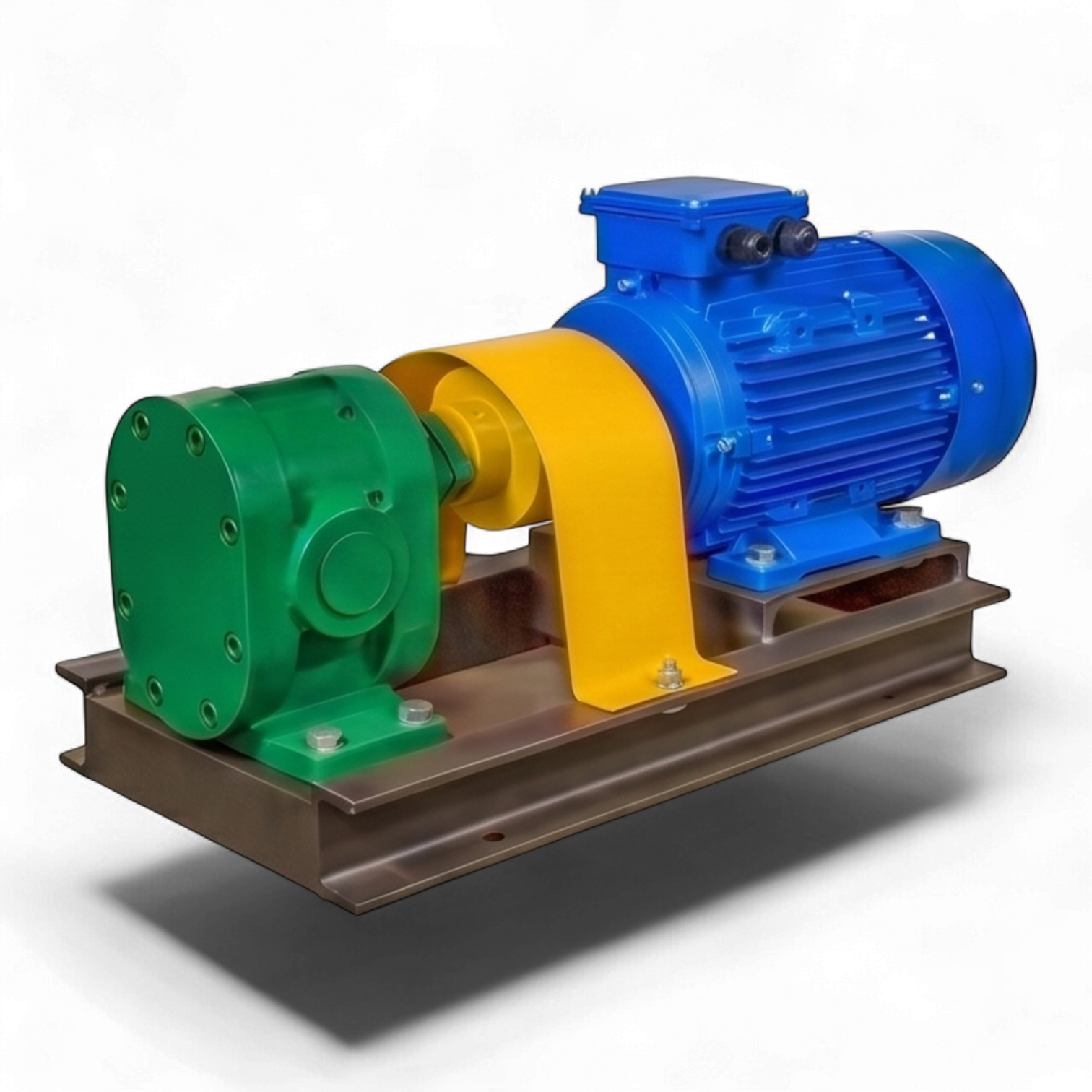

Промышленный шестерённый насосный агрегат Ш-2,1-С представляет собой объемную гидромашину, предназначенную для напорного перемещения жидкостей с вязкостью до 1500 мПа·с, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы в высокотемпературных режимах до +150°C и является функциональным аналогом насосов серии БГ.
Технические особенности и конструкция
Принцип работы основан на изменении объемов межзубьевых камер при вращении шестерен, что обеспечивает стабильный поток перекачиваемой среды. Проточная часть выполнена из серого чугуна, вал изготовлен из конструкционной стали Ст45, а рабочие шестерни — из легированной стали 40Cr, что гарантирует высокую износостойкость механизмов.
Система уплотнения вала в данной модификации (индекс «С») выполнена в виде сальниковой набивки. Данное техническое решение позволяет эксплуатировать агрегат с жидкостями, содержащими растворители (эмали, лаки, полиэфирные смолы), и обеспечивает высокую ремонтопригодность узла. Опорные узлы насоса Ш-2,1 реализованы на базе подшипников скольжения (стальная втулка с медным напылением и антифрикционным PTFE-покрытием).
Эксплуатационные параметры
- Рабочая среда: минеральные масла, дизельное топливо, нефть, теплоносители, фенолформальдегидные смолы, адгезивы на водной основе.
- Требования к среде: отсутствие абразивных включений и волокнистых структур.
- Гидравлические характеристики: номинальная подача 2,1 м³/час достигается при частоте вращения приводного вала 1500 об/мин.
- Всасывающая способность: допускаемая вакуумметрическая высота всасывания составляет до 3 метров.
- Присоединительные порты: входное и выходное отверстия имеют внутреннюю трубную цилиндрическую резьбу BSP.
Агрегат комплектуется электродвигателем мощностью 3,0 кВт. Конструкция позволяет использовать как общепромышленные, так и взрывозащищенные двигатели в зависимости от категории размещения и класса взрывоопасности зоны.
