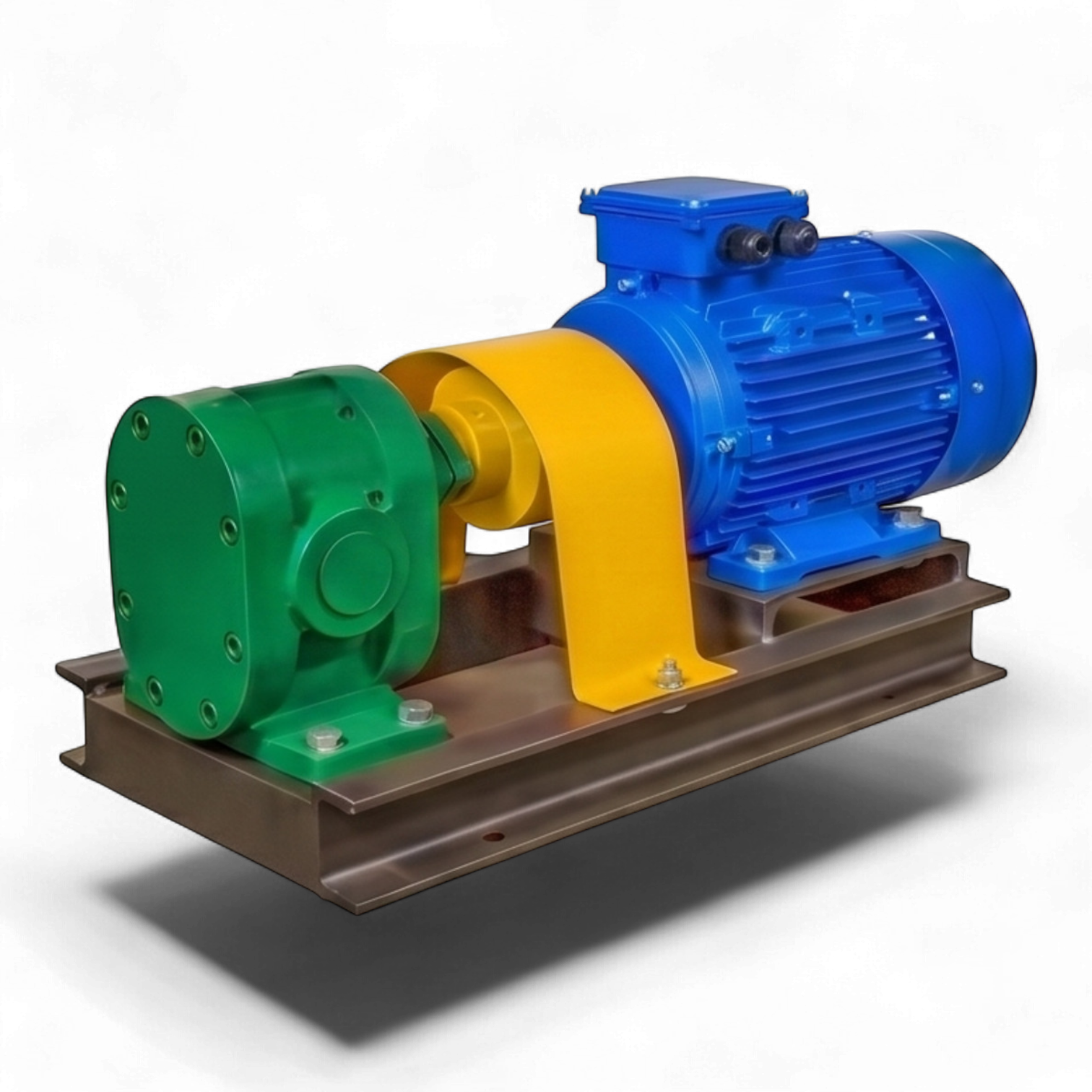

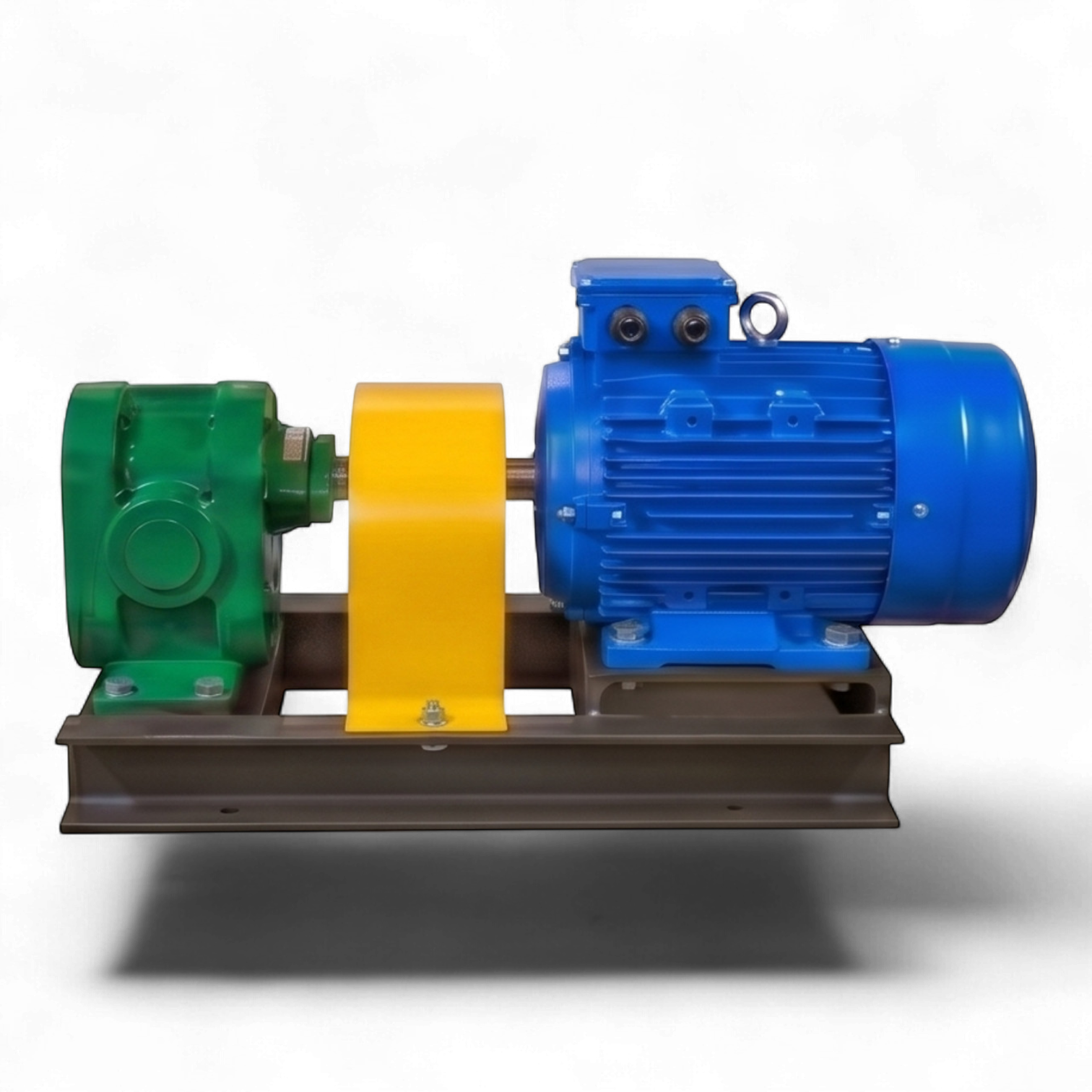

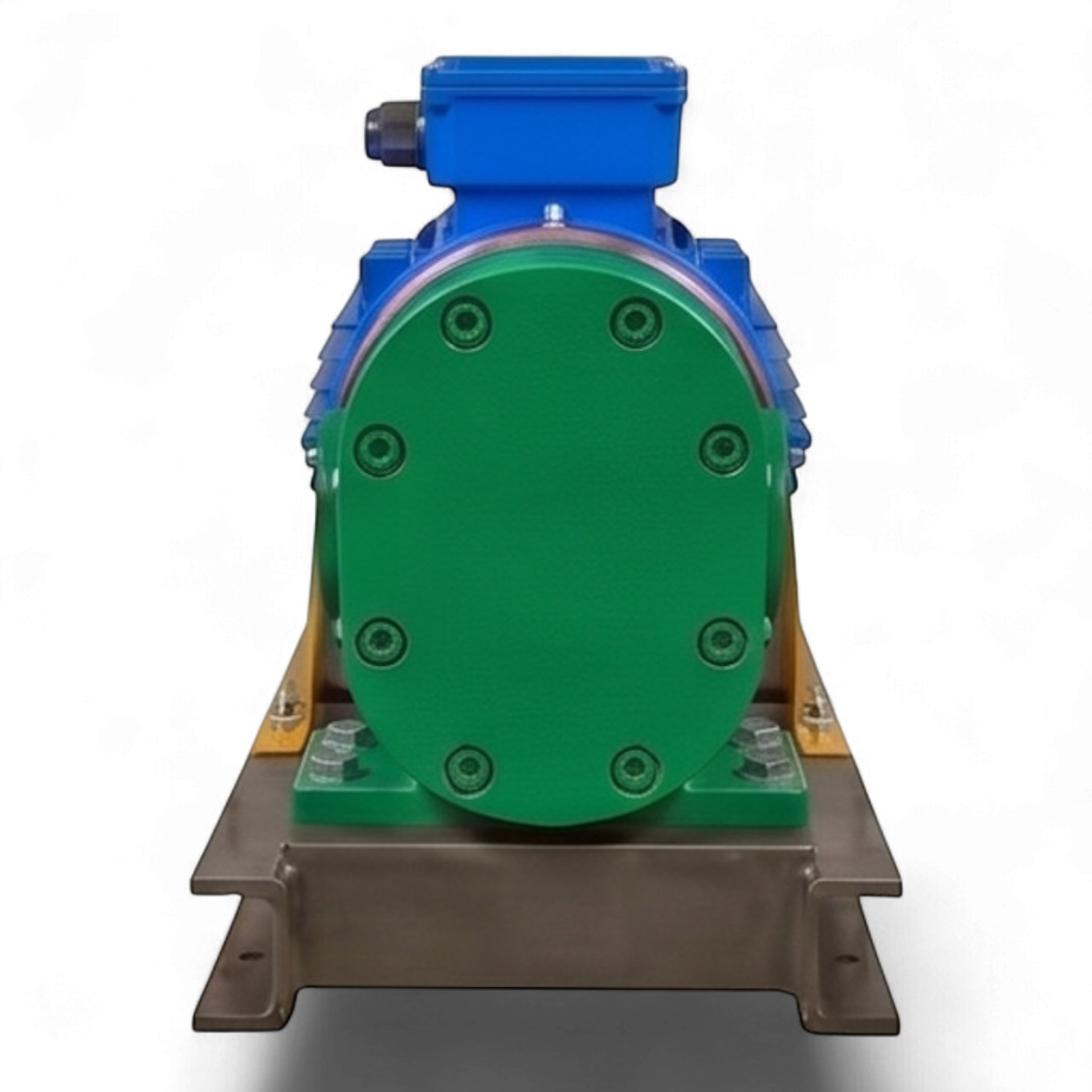

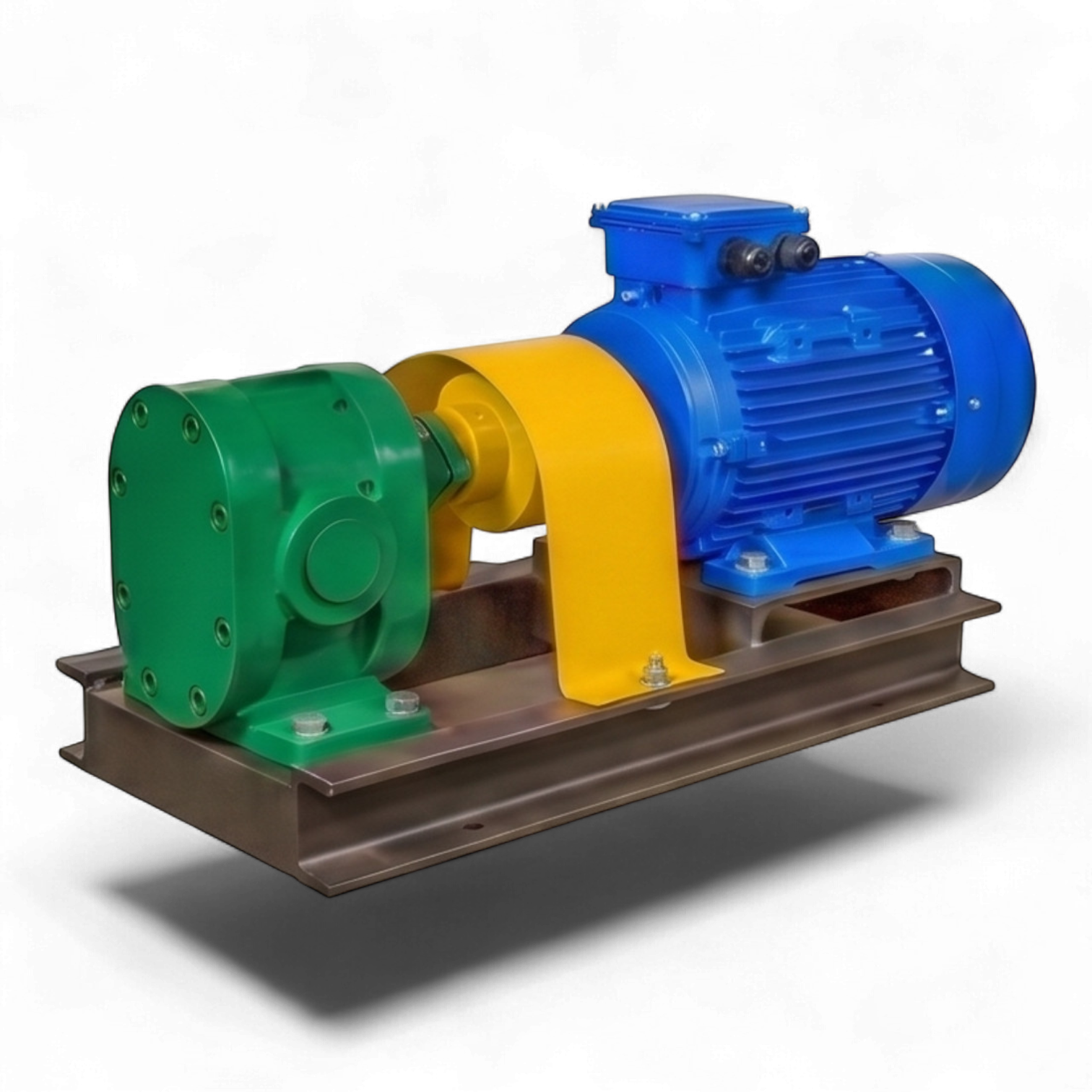

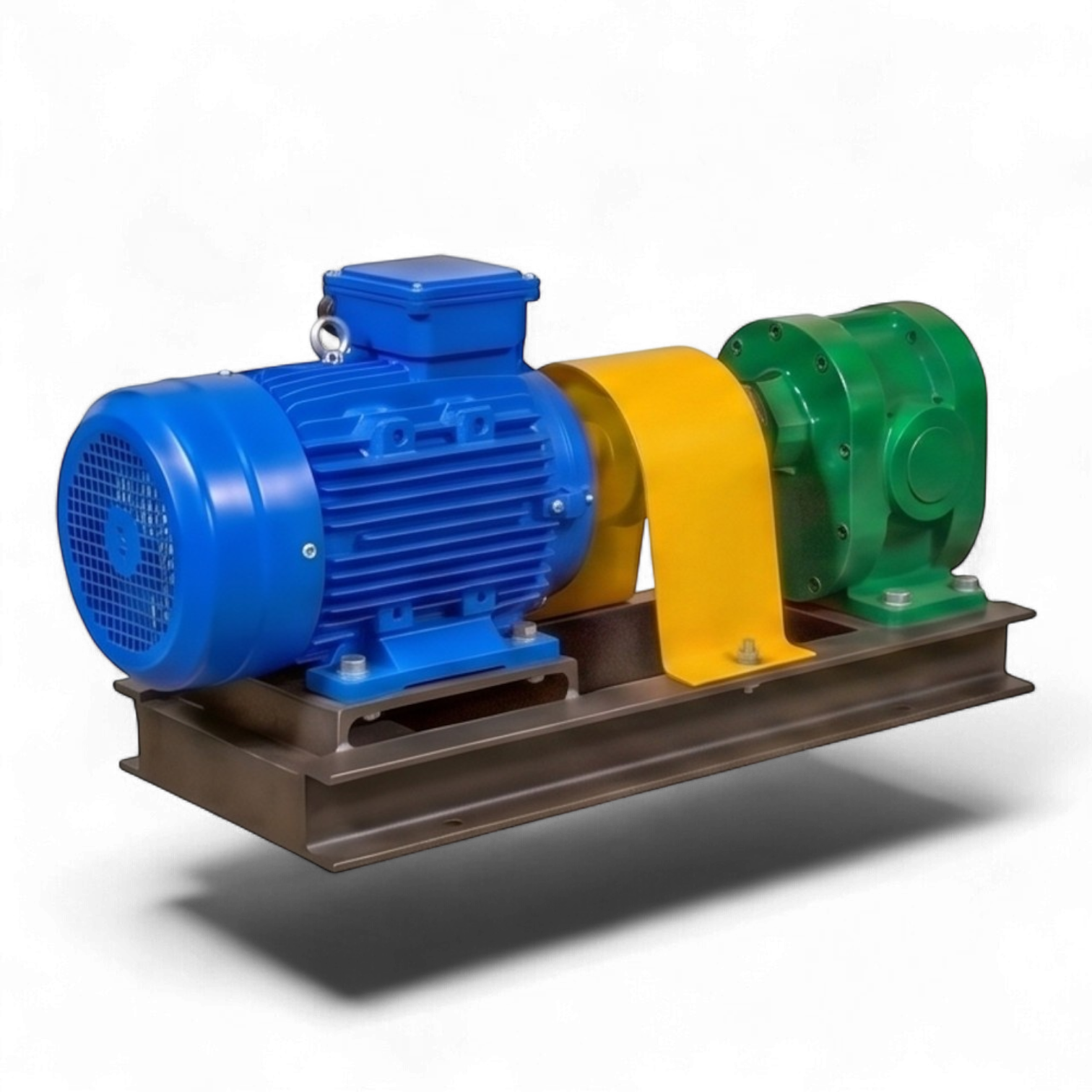

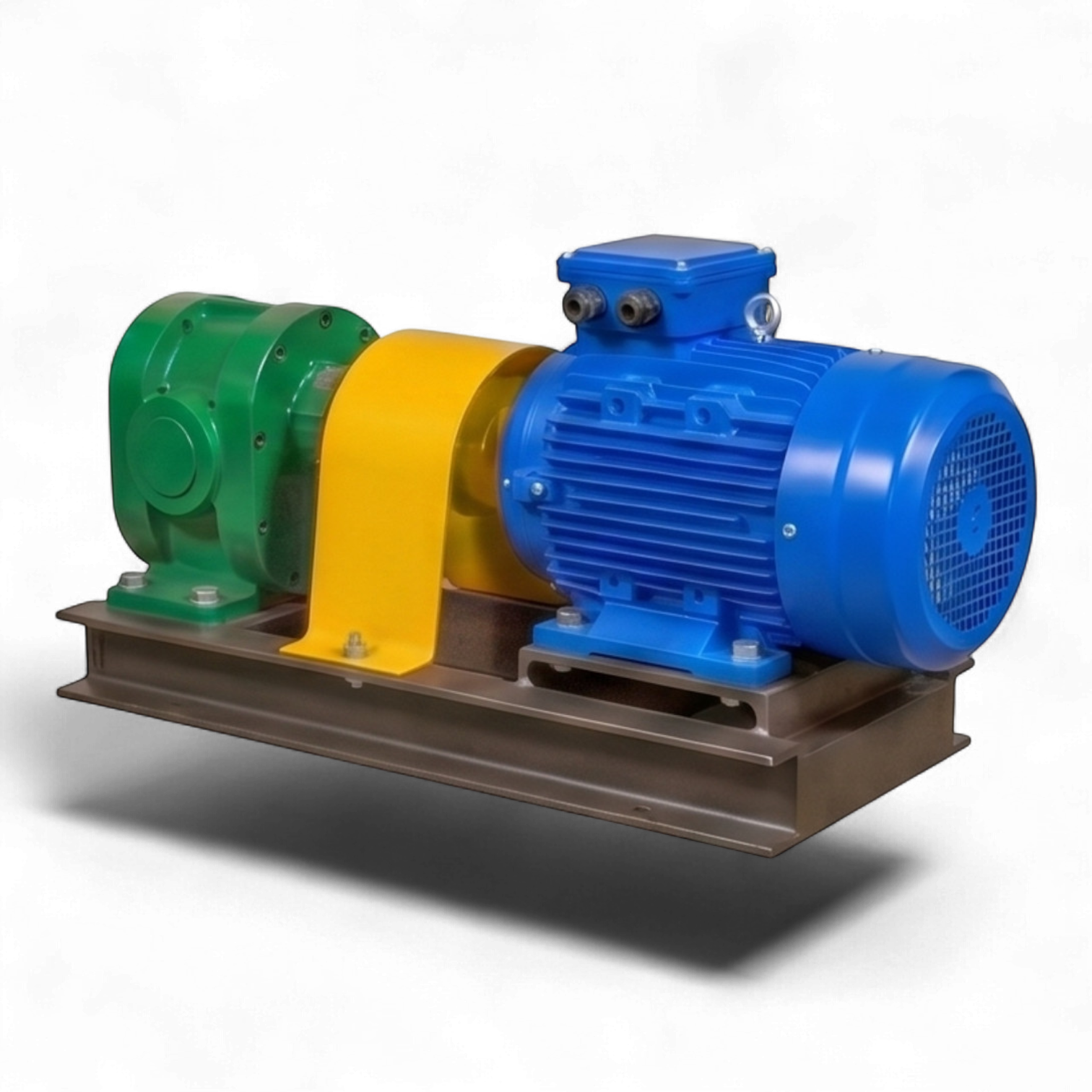

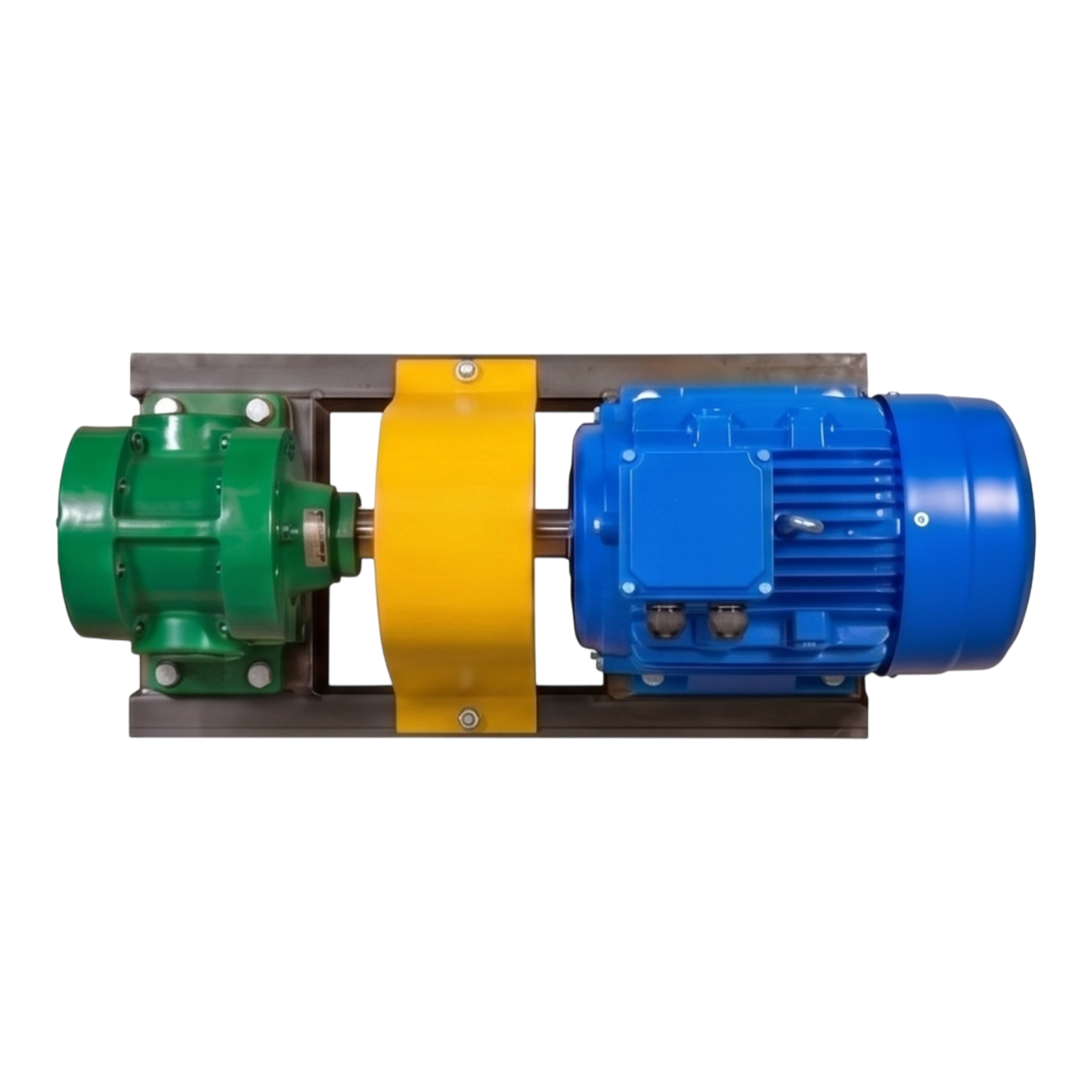

Промышленный шестерённый насосный агрегат Ш-3,0-С представляет собой объёмную гидромашину, предназначенную для нагнетания сред, обладающих смазывающей способностью и кинематической вязкостью до 1500 мПа·с. Конструкция оптимизирована для работы с высокотемпературными теплоносителями и вязкими составами, не содержащими абразивных включений и волокнистых структур.
Технические особенности и конструкция
Гидравлическая часть выполнена по классической схеме с шестернями внешнего зацепления. Корпус проточной части изготовлен из высокопрочного чугуна, ведущий и ведомый валы — из конструкционной стали Ст45, рабочие шестерни — из легированной стали 40Cr. В качестве опор валов в данной модели (серия до Ш-7,5) используются подшипники скольжения, представляющие собой стальные втулки с медным напылением и антифрикционным PTFE-покрытием, что обеспечивает стабильную работу при повышенных температурах.
Герметизация и эксплуатационные параметры
В базовом исполнении агрегат оснащается манжетным уплотнением из маслобензостойкой резины (МБС). Данная модификация с индексом «С» предполагает использование сальниковой набивки, что расширяет химическую стойкость оборудования и позволяет перекачивать жидкости с содержанием растворителей (эмали, лаки, полиэфирные смолы). Допустимая температура рабочей среды составляет до +150°C. Максимальная геометрическая высота всасывания достигает 3 метров.
Привод и подключение
Насос агрегатируется с трёхфазным электродвигателем мощностью 4,0 кВт через соединительную муфту. Присоединительные порты (вход/выход) имеют внутреннюю трубную цилиндрическую резьбу BSP 1", что соответствует международным стандартам гидравлических систем. Оборудование является функциональным аналогом отечественных насосов типа БГ.
