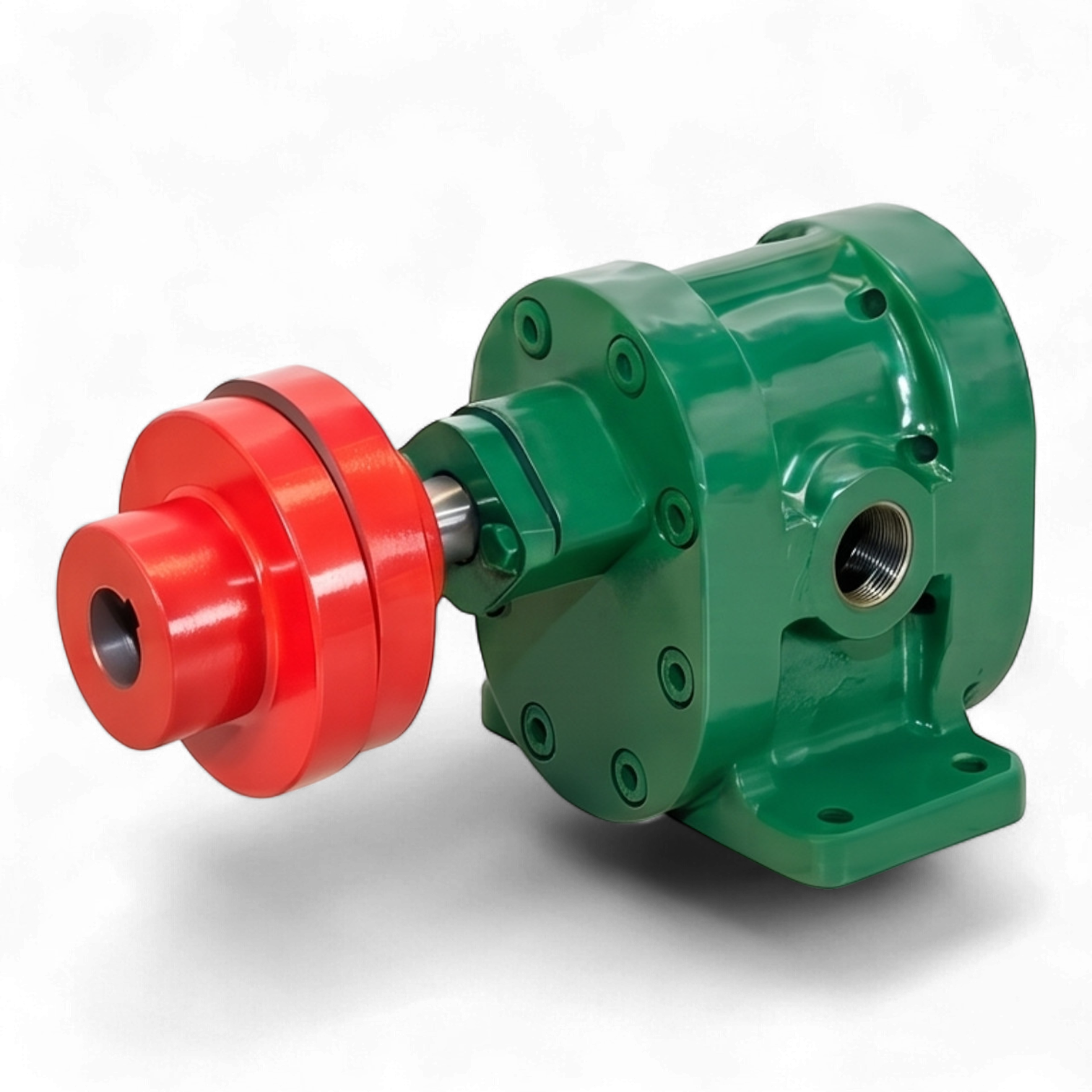

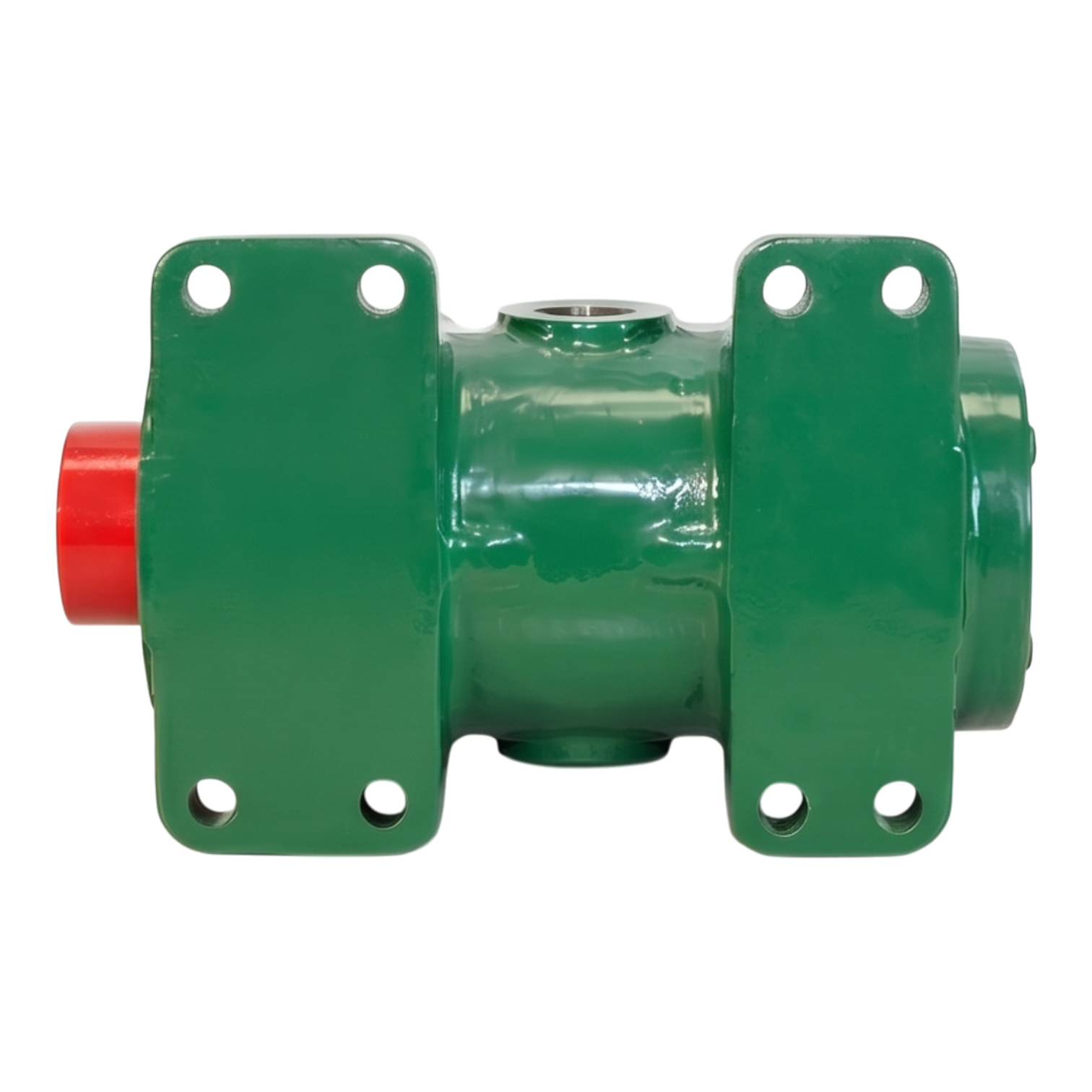

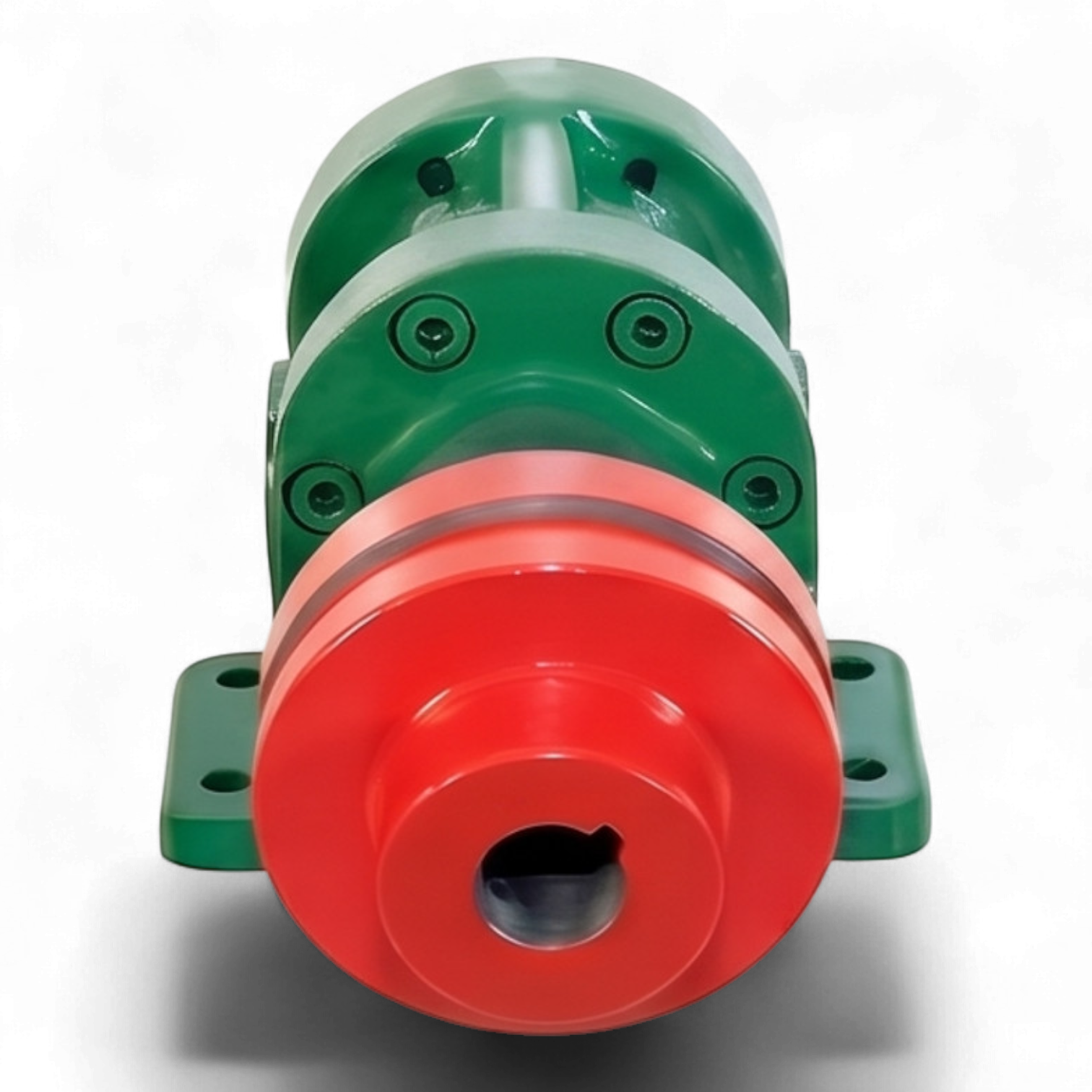

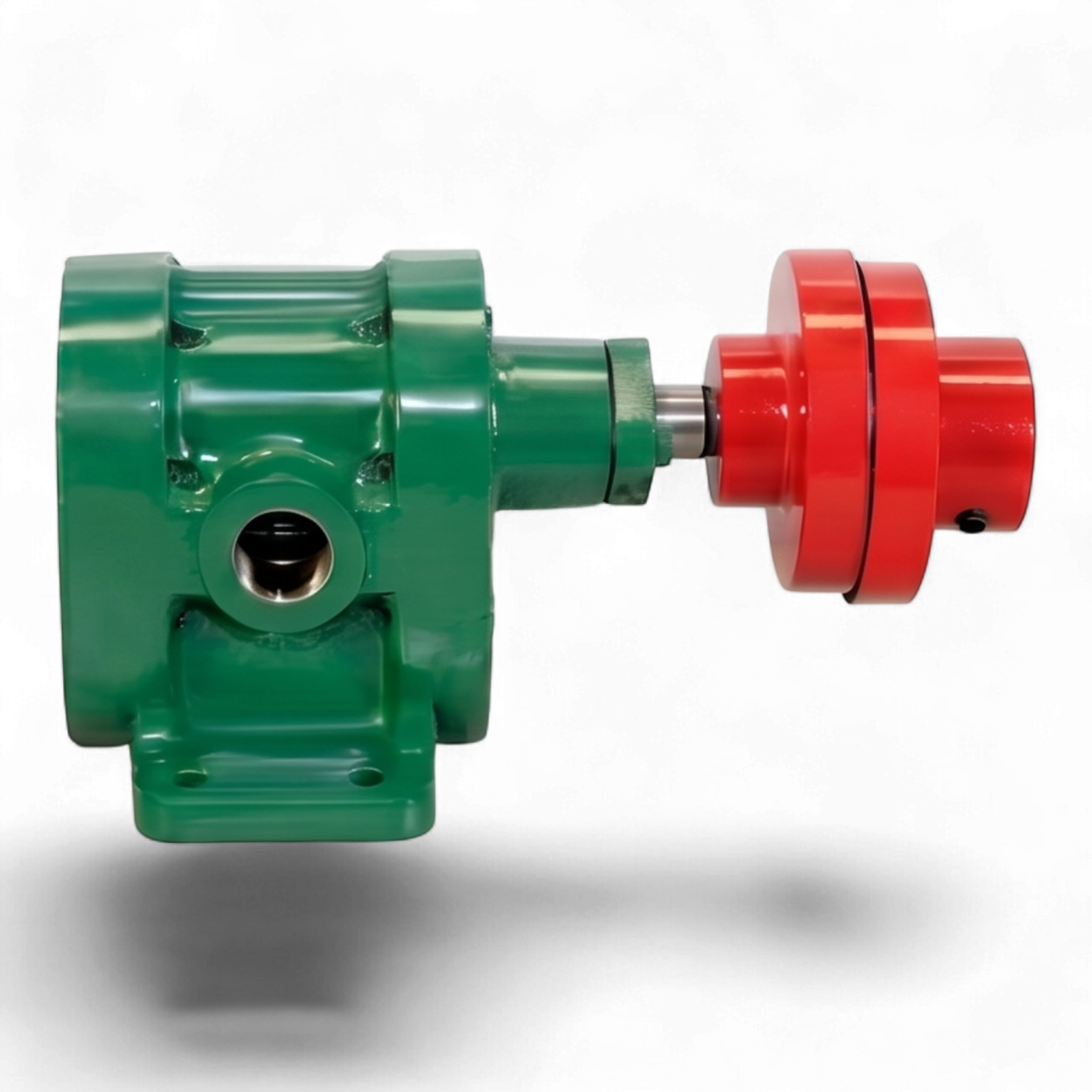

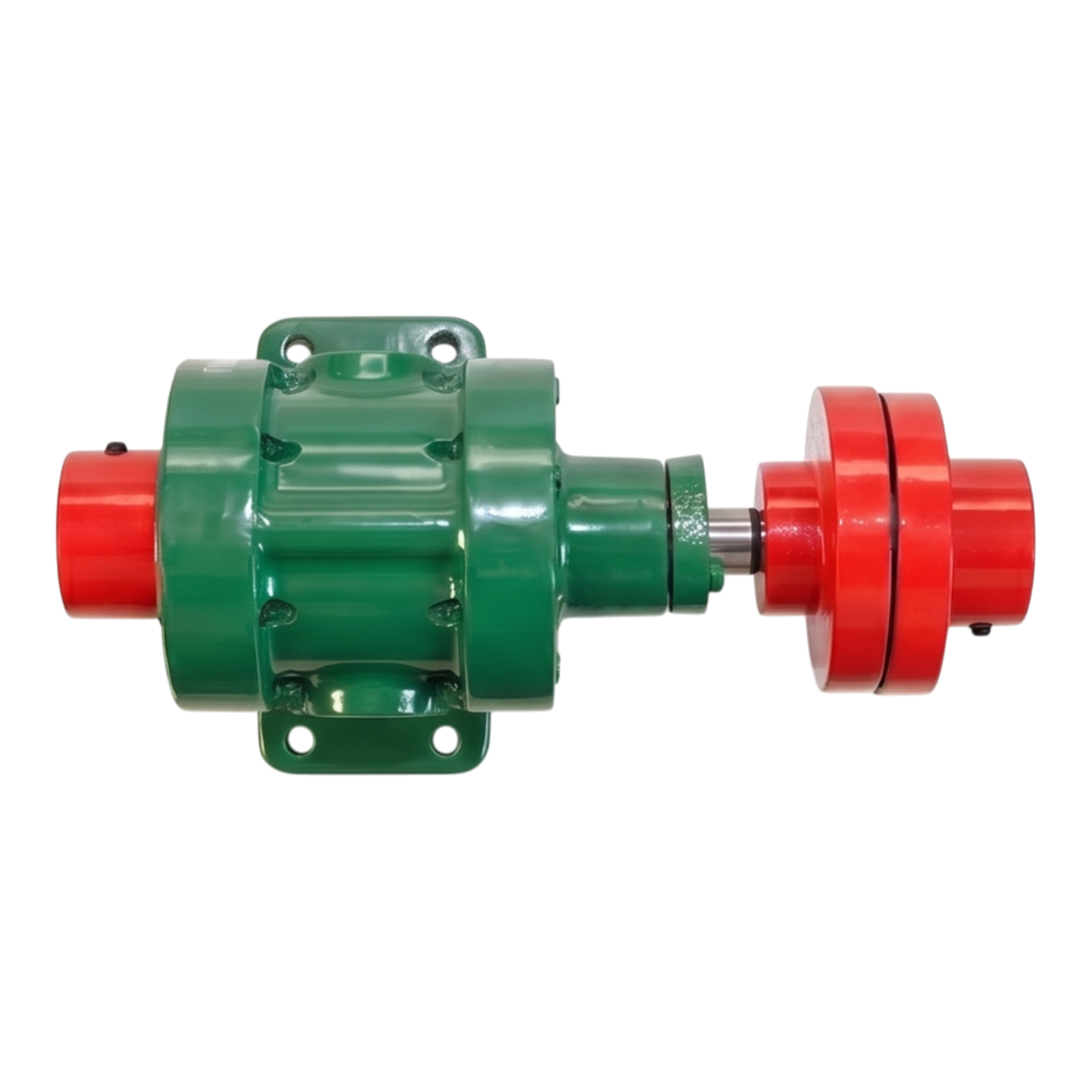

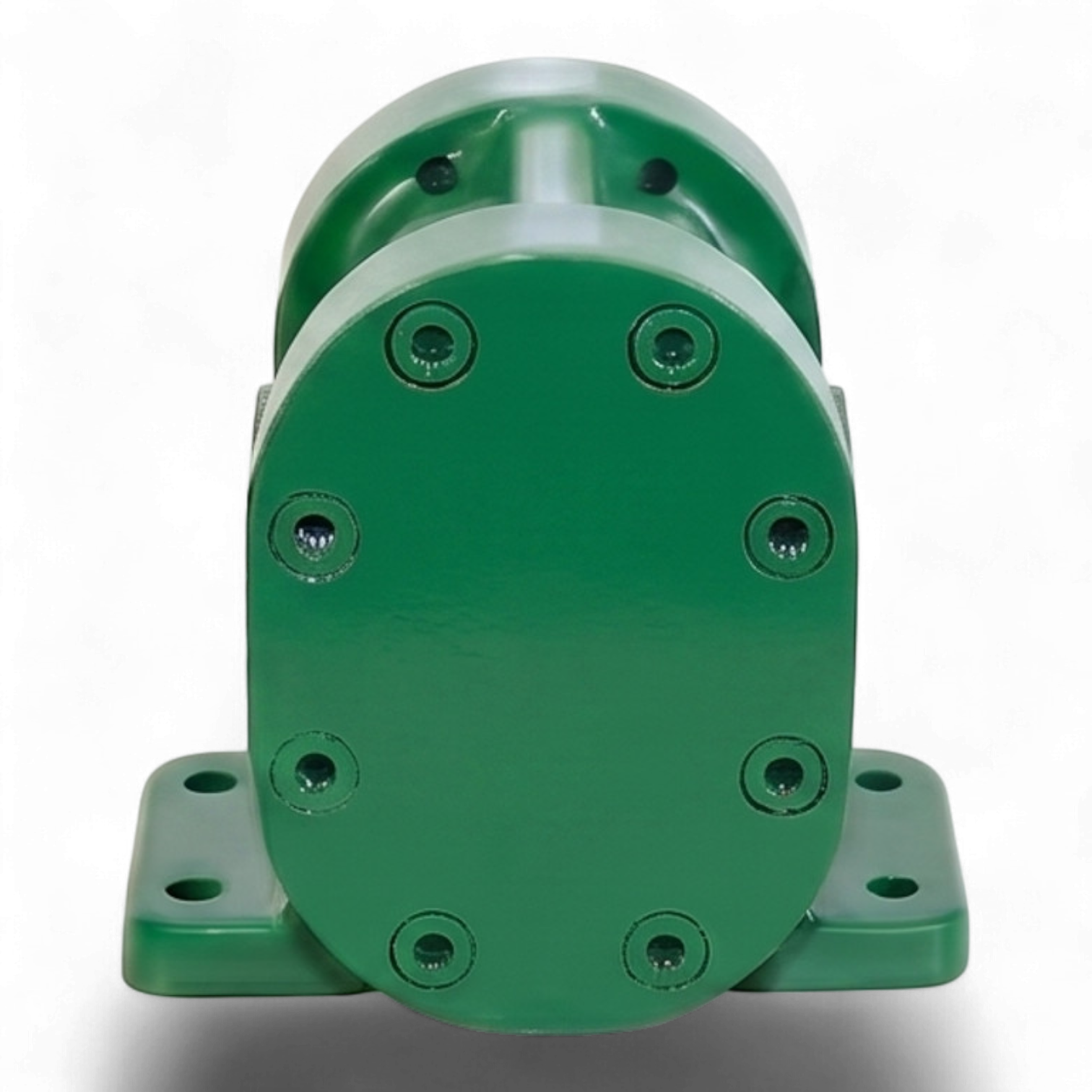

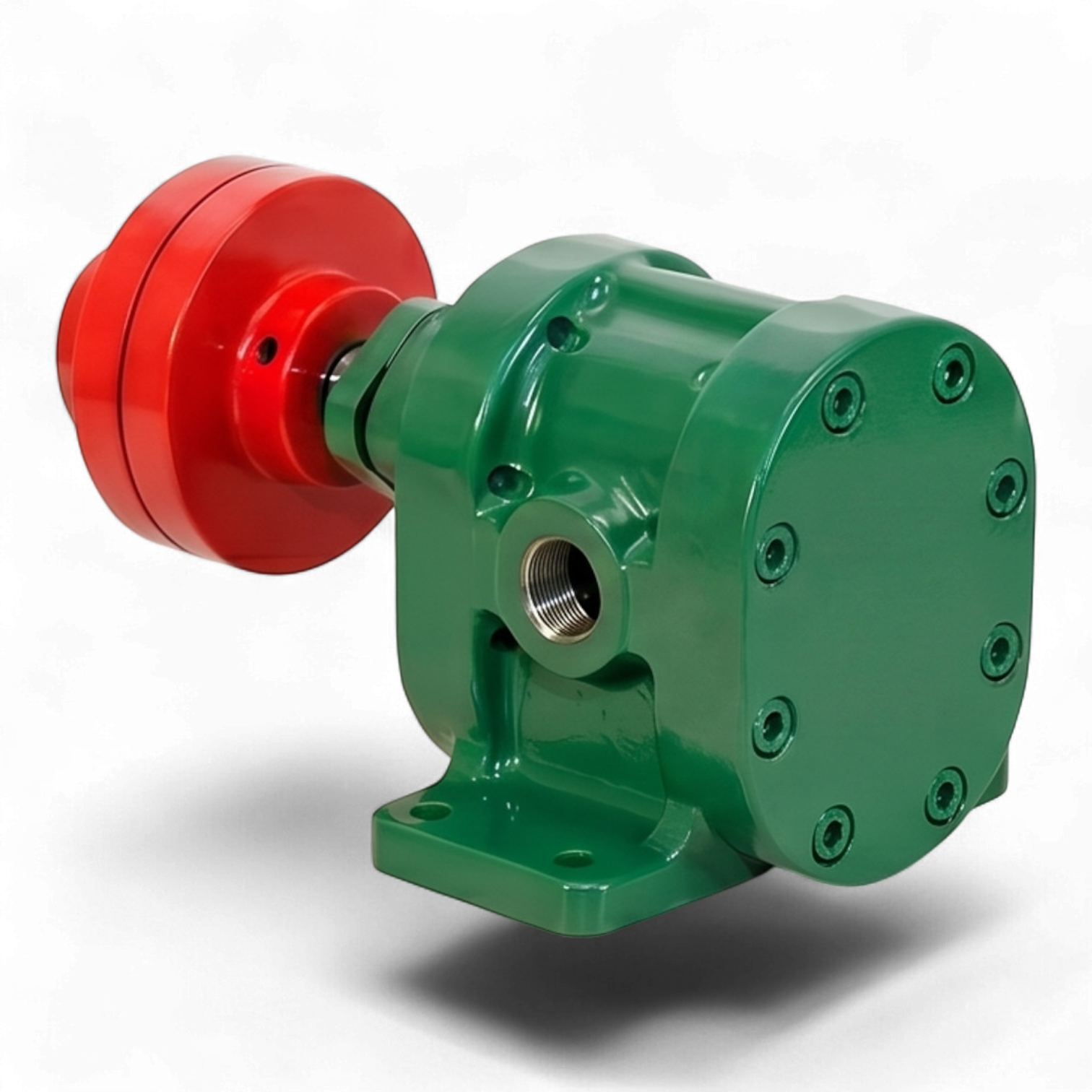

Шестерённый насос Ш-4,2-С б/д, б/р, под 5,5 кВт

Техническое описание шестерённого насоса Ш-4,2-С

Промышленный шестерённый насос модели Ш-4,2-С представляет собой объемный гидромашину, предназначенную для нагнетания жидкостей с кинематической вязкостью до 1500 мПа*с, обладающих смазывающей способностью. Конструкция оптимизирована для работы с высокотемпературными средами (до +150°C) и химически нейтральными агентами, не содержащими механических абразивных примесей.

Конструктивные особенности и материалы:

• Корпус и проточная часть: Выполнены из высокопрочного чугуна, обеспечивающего жесткость конструкции и устойчивость к термическим деформациям.
• Роторная группа: Вал изготовлен из конструкционной стали Ст45, ведущая и ведомая шестерни — из легированной стали 40Cr, что гарантирует высокую износостойкость зубчатого зацепления.
• Опорные узлы: В данной модификации применены подшипники скольжения, представляющие собой стальные втулки с медным напылением и антифрикционным PTFE-покрытием.
• Система уплотнения: В базовой комплектации установлено манжетное уплотнение из резины МБС. Обозначение «С» подразумевает возможность установки сальниковой набивки для работы с агрессивными растворителями, лаками и полиэфирными смолами.

Эксплуатационные параметры:

• Гидравлические характеристики: Номинальная производительность 4,2 м³/час достигается при частоте вращения приводного вала 1500 об/мин. Максимальное развиваемое давление составляет 25 атм (2,5 МПа).
• Всасывающая способность: Допускаемая вакуумметрическая высота всасывания составляет до 3 метров.
• Привод: Данная модификация поставляется без двигателя и рамы (б/д, б/р), рассчитана под установку электродвигателя мощностью 5,5 кВт. Допускается агрегатирование с двигателями в общепромышленном или взрывозащищенном исполнении.
• Присоединение: Входной и выходной патрубки имеют внутреннюю трубную цилиндрическую резьбу стандарта BSP.
