Техническое описание шестерённого насосного агрегата Ш-4,2-С
Промышленный шестерённый насос серии Ш представляет собой объемный роторный гидромашину, предназначенную для нагнетания вязких сред, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с высокотемпературными жидкостями (до +150°C) при отсутствии в рабочей среде абразивных включений и волокнистых структур.
Принцип работы и конструктивные особенности:
Перекачивание жидкости осуществляется за счет изменения объема рабочих камер, образованных впадинами зубьев шестерен и корпусом насоса. Модель оснащена сальниковой набивкой в качестве уплотнения вала, что расширяет химическую совместимость агрегата и позволяет работать с составами, содержащими растворители (эмали, лаки, полиэфирные смолы). Проточная часть выполнена из серого чугуна, вал изготовлен из конструкционной стали Ст45, а рабочие шестерни — из легированной стали 40Cr. В узлах трения применены подшипники скольжения со стальной втулкой и антифрикционным PTFE-покрытием.
Технические параметры эксплуатации:

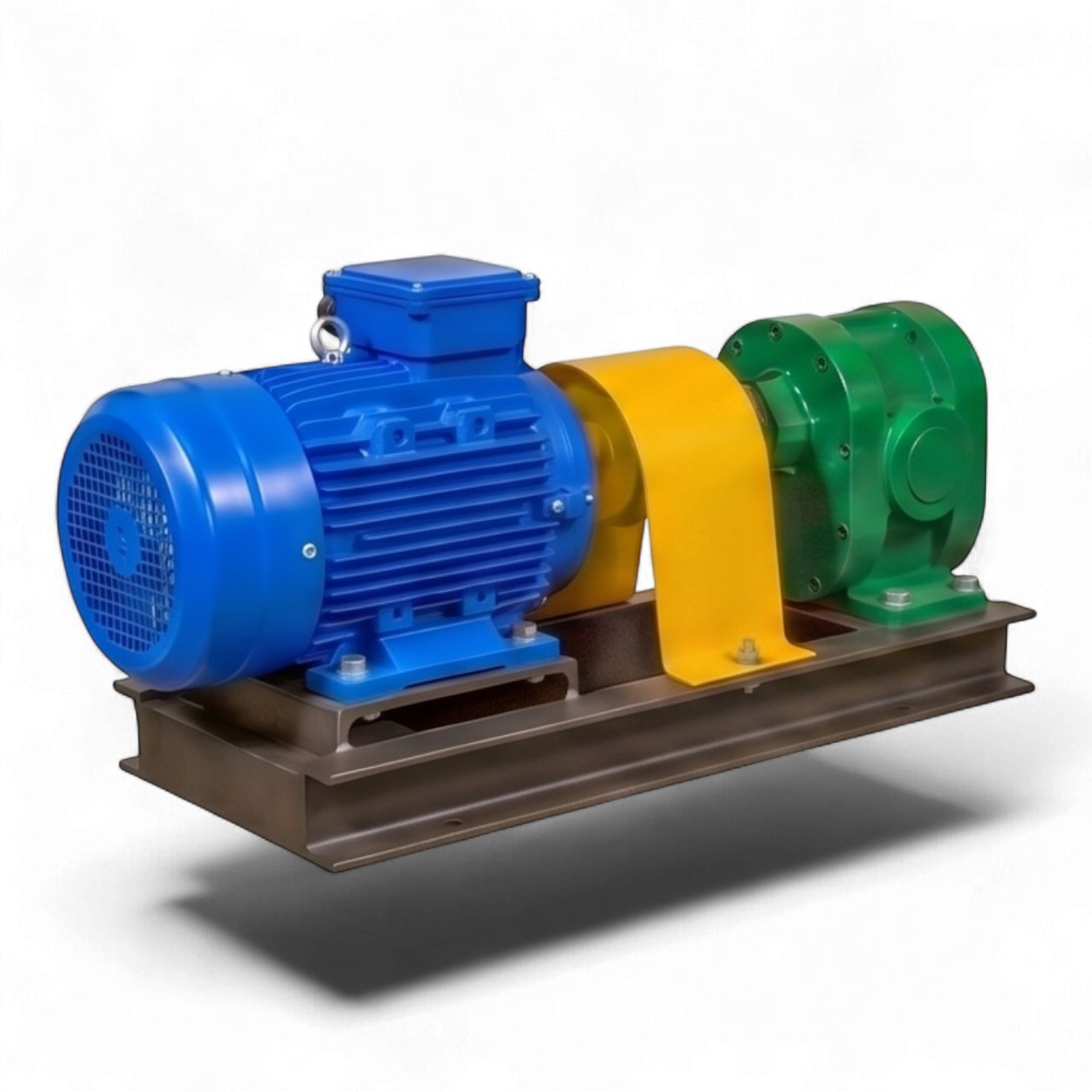

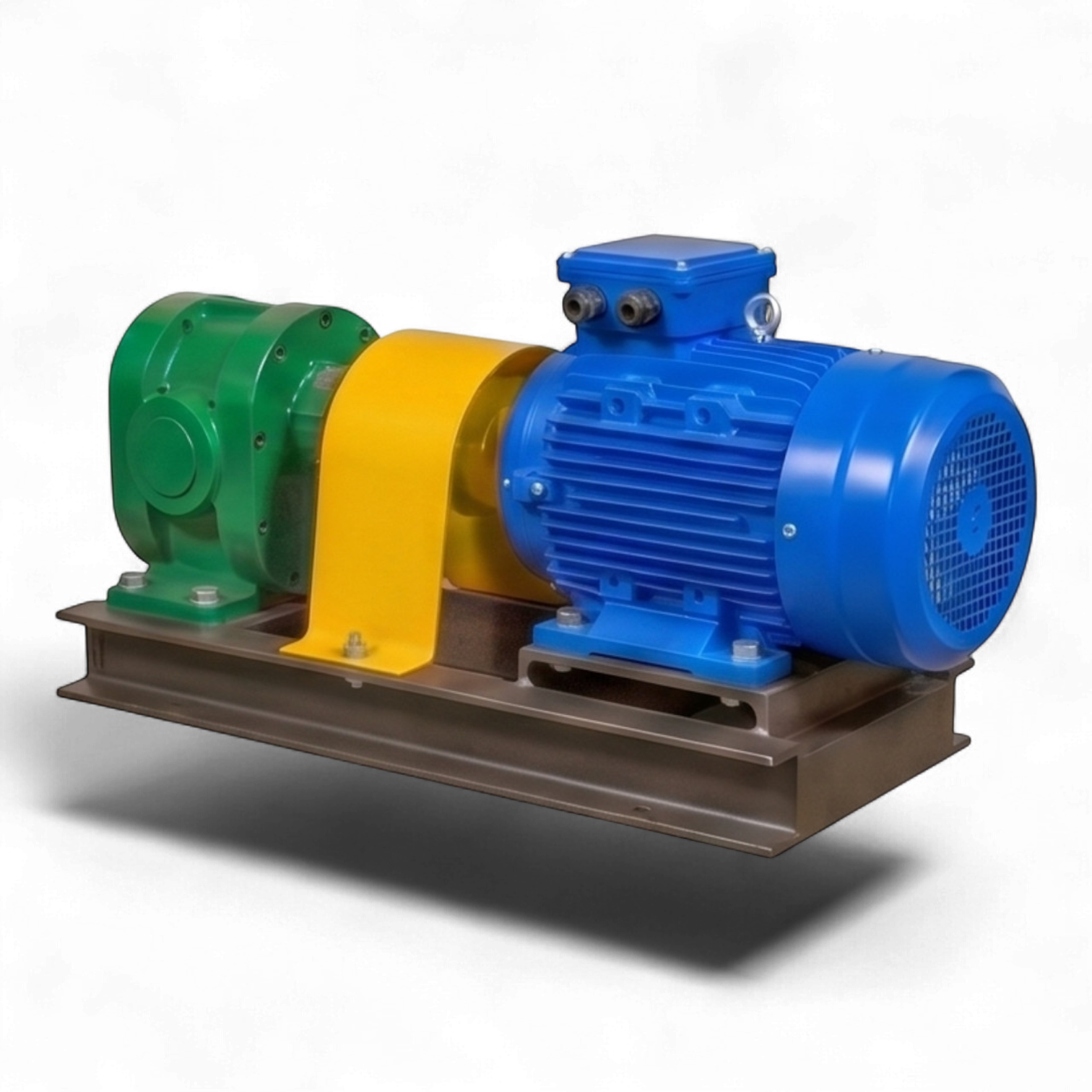

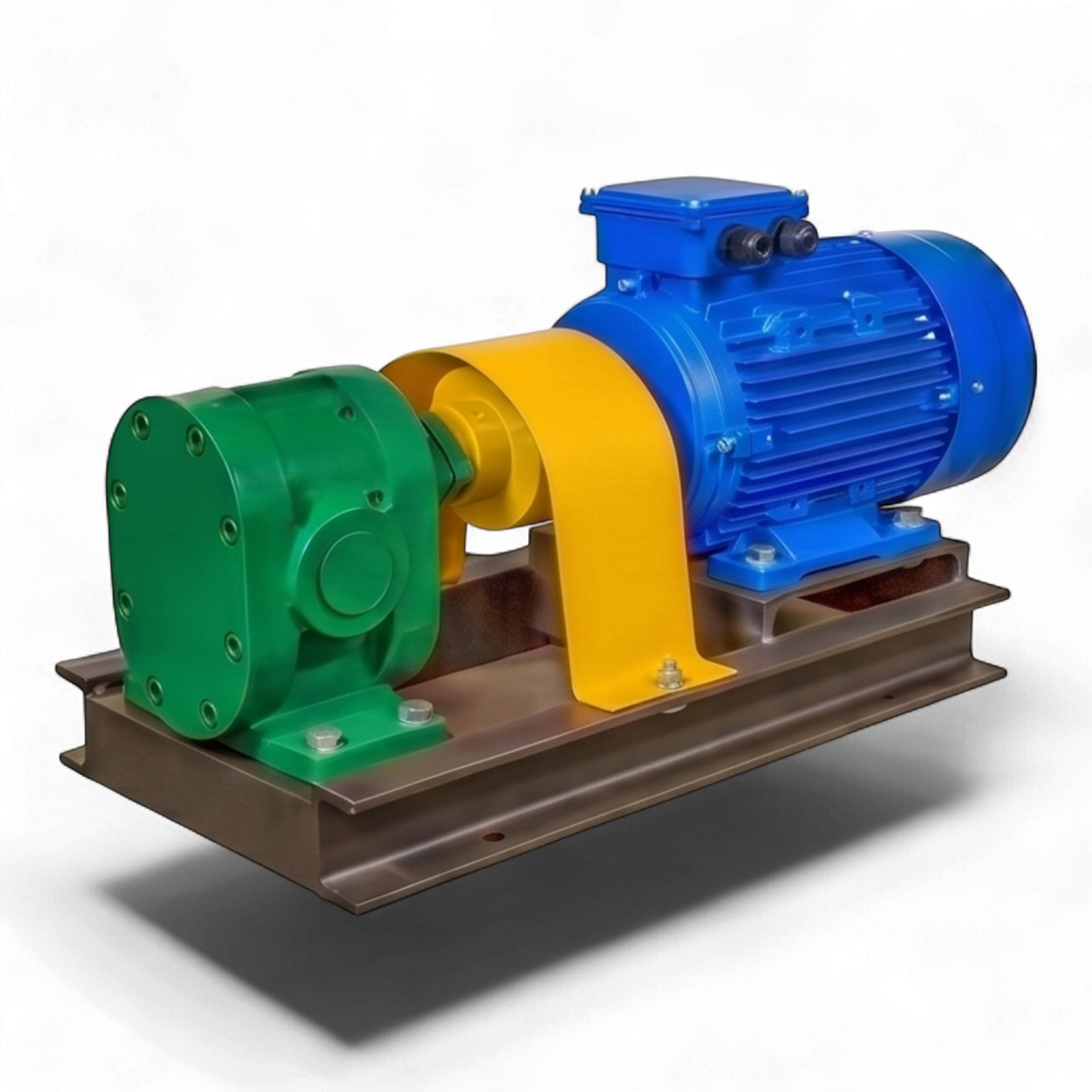

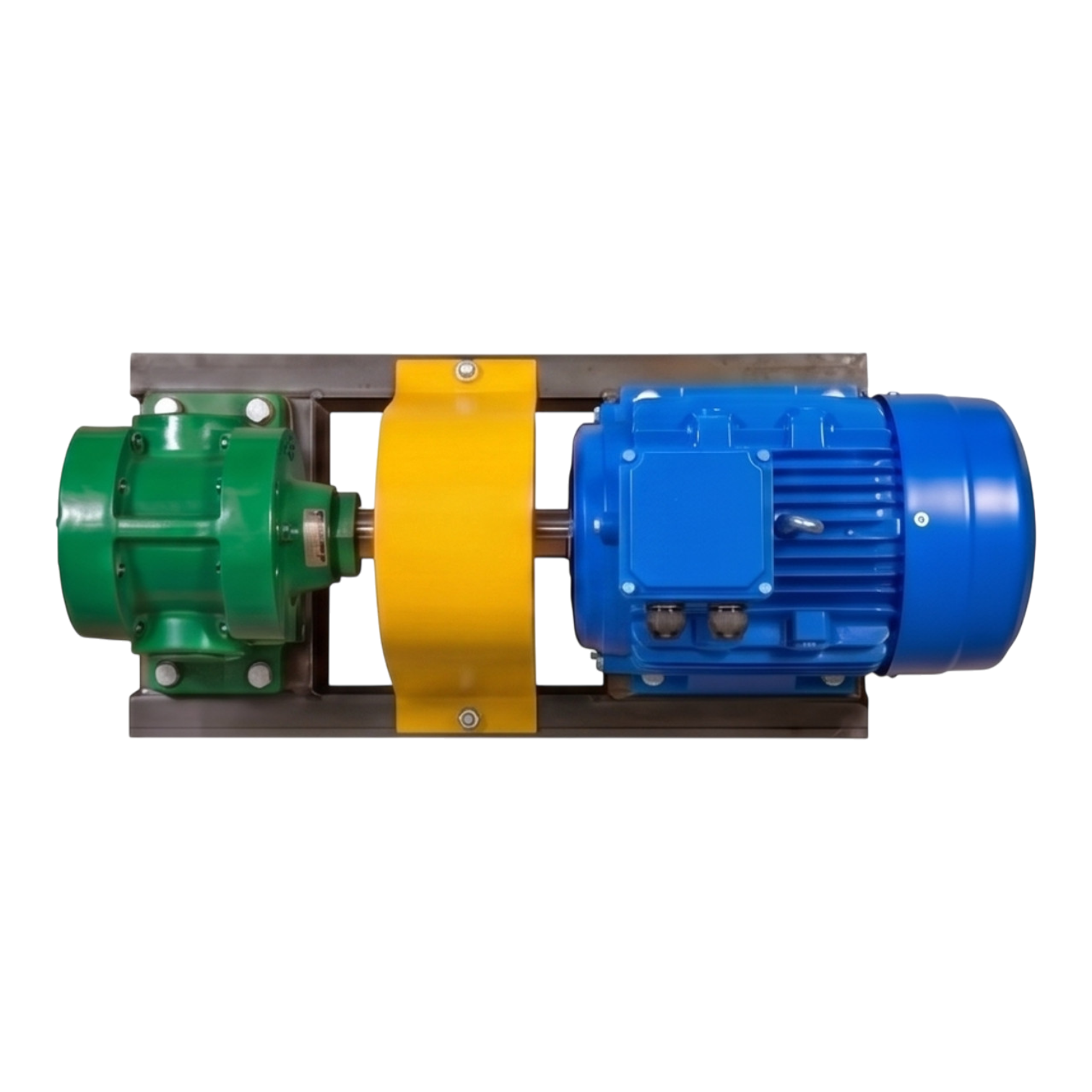

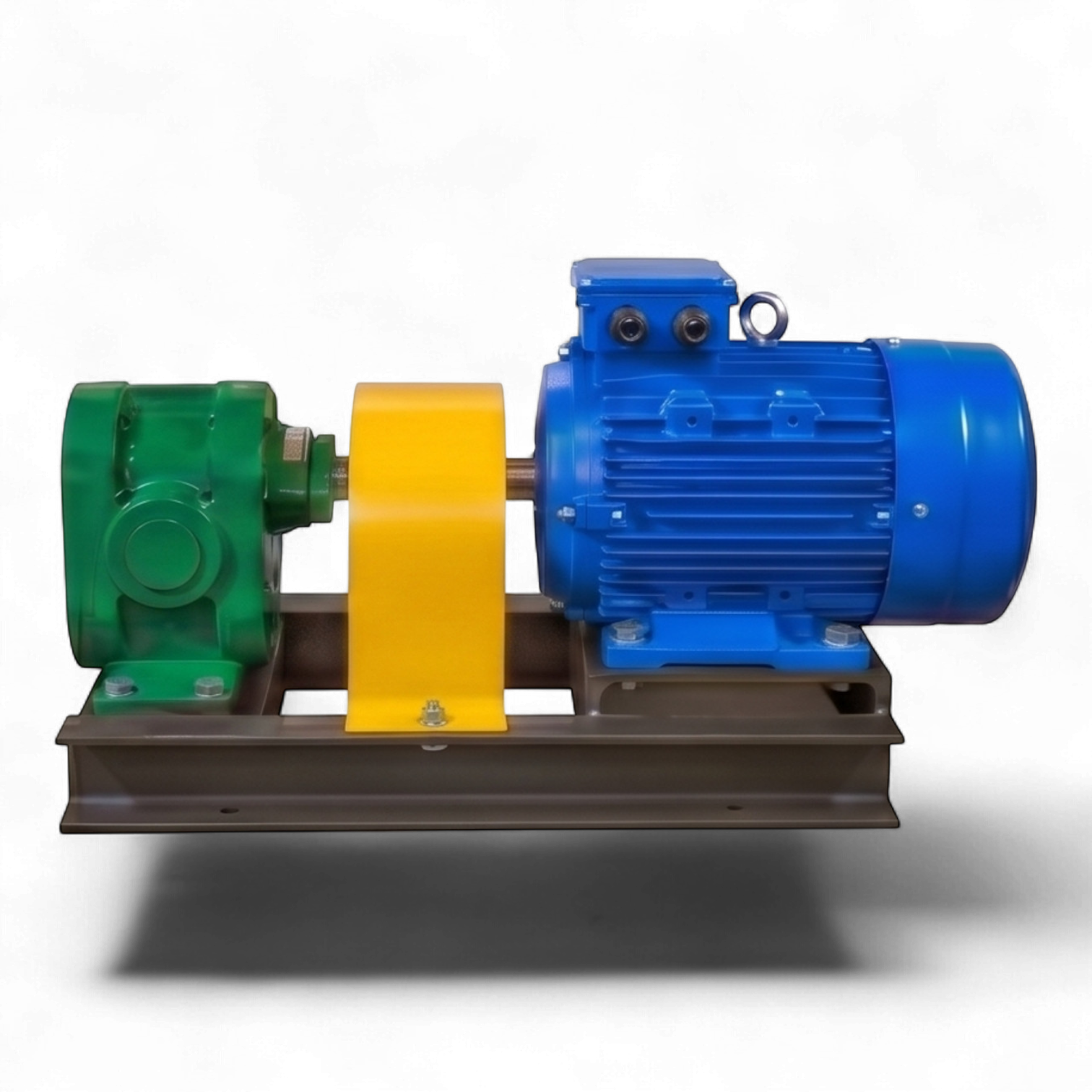

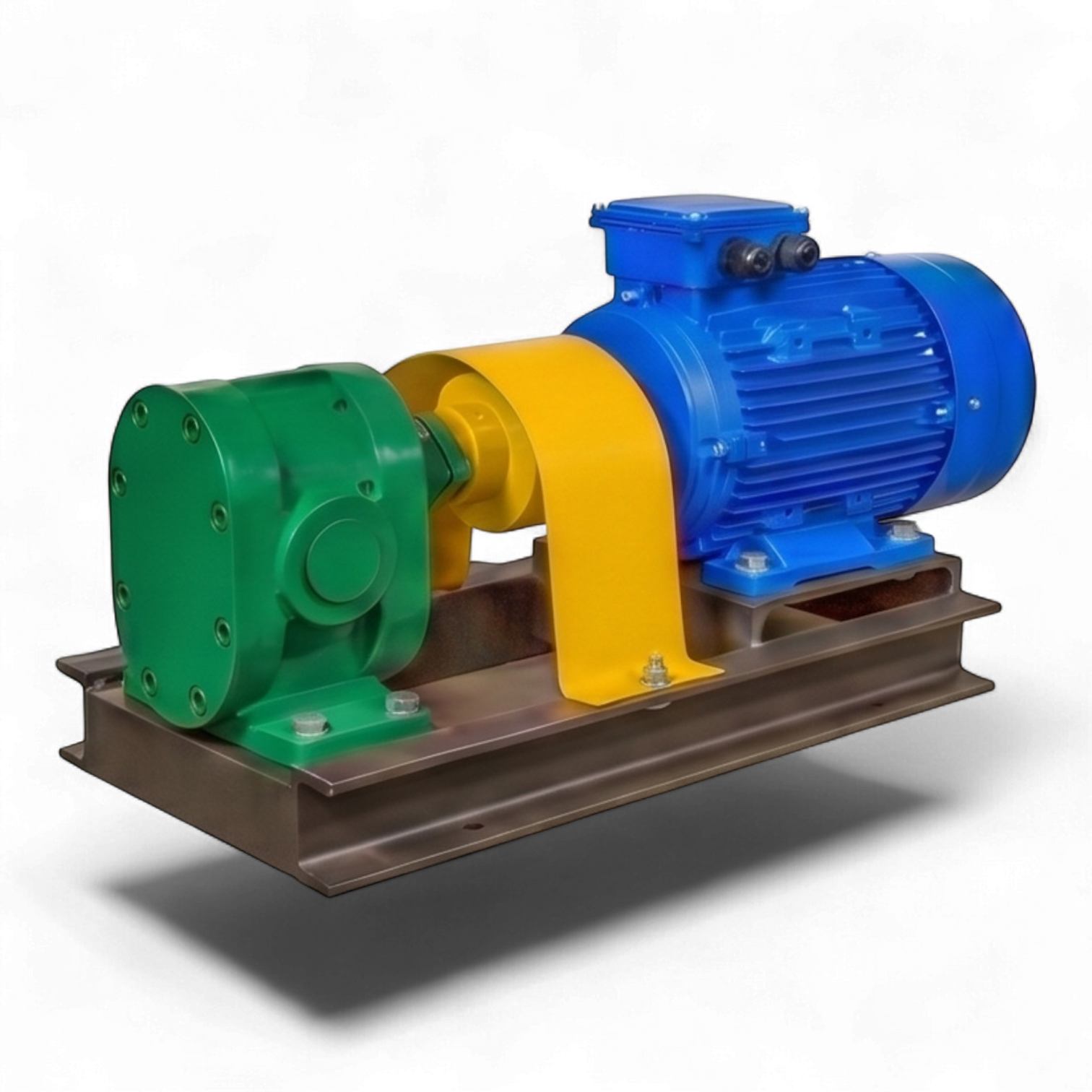

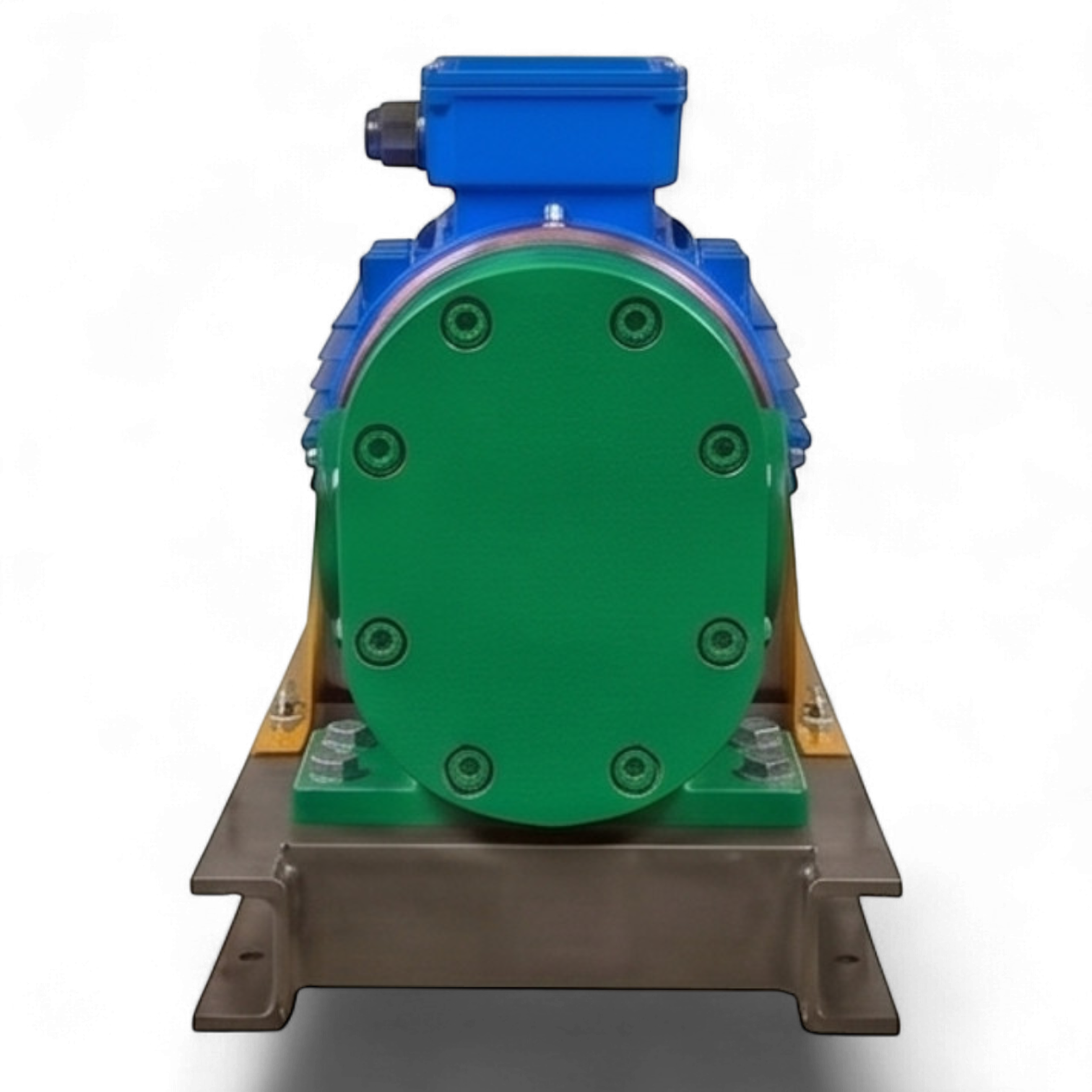

Агрегат обеспечивает стабильную подачу при вязкости среды до 1500 мПа*с. Вакуумметрическая высота всасывания составляет до 3 метров. Гидравлические порты имеют стандартную внутреннюю трубную цилиндрическую резьбу (BSP). Насос агрегатируется с трехфазным электродвигателем мощностью 5,5 кВт через муфтовое соединение, смонтированное на общей стальной раме.
Область применения:
Транспортировка нефтепродуктов (масла, дизельное топливо, нефть), теплоносителей, фенол-формальдегидных смол, клеевых составов и красок на водной основе, не проявляющих химической агрессивности к материалам проточной части.
