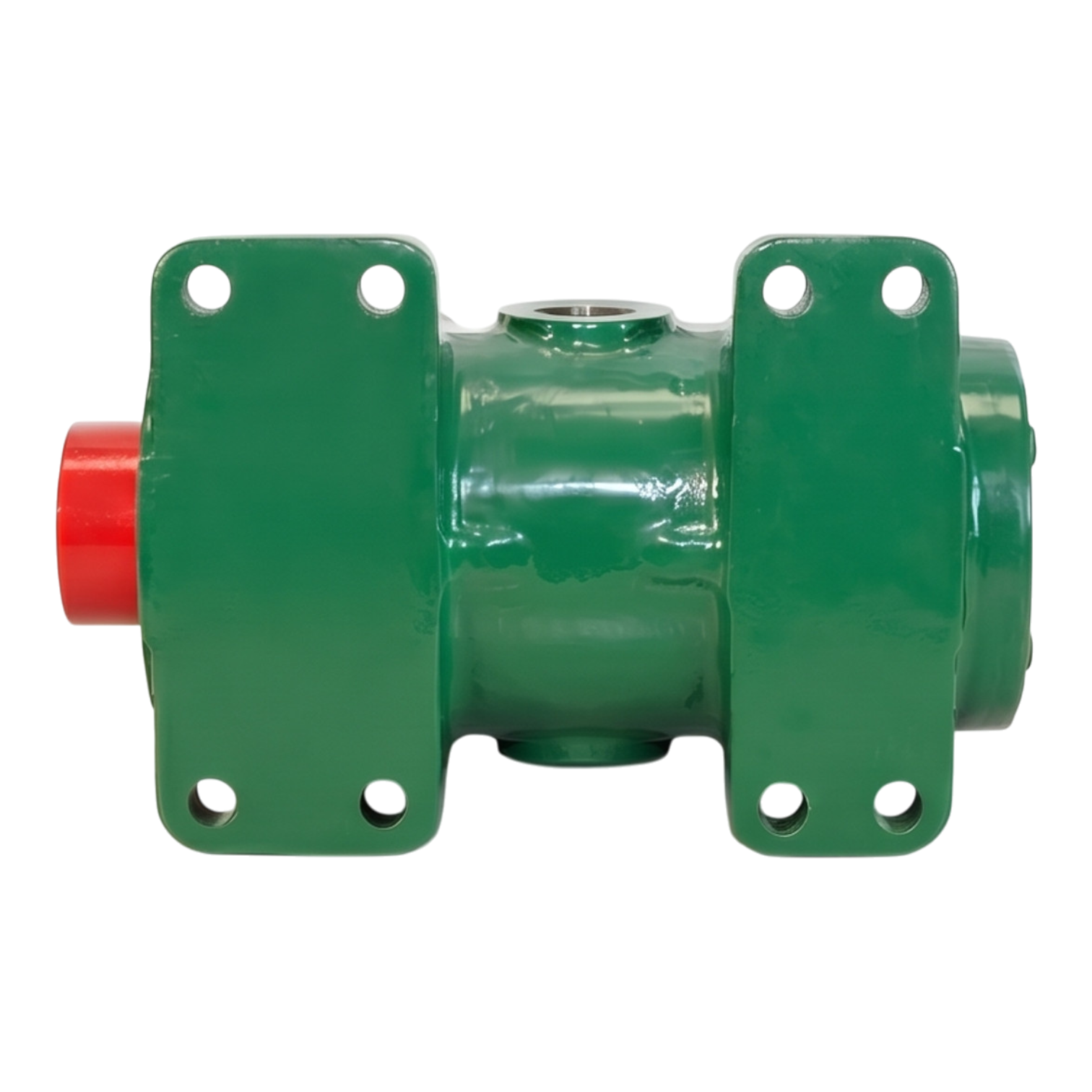

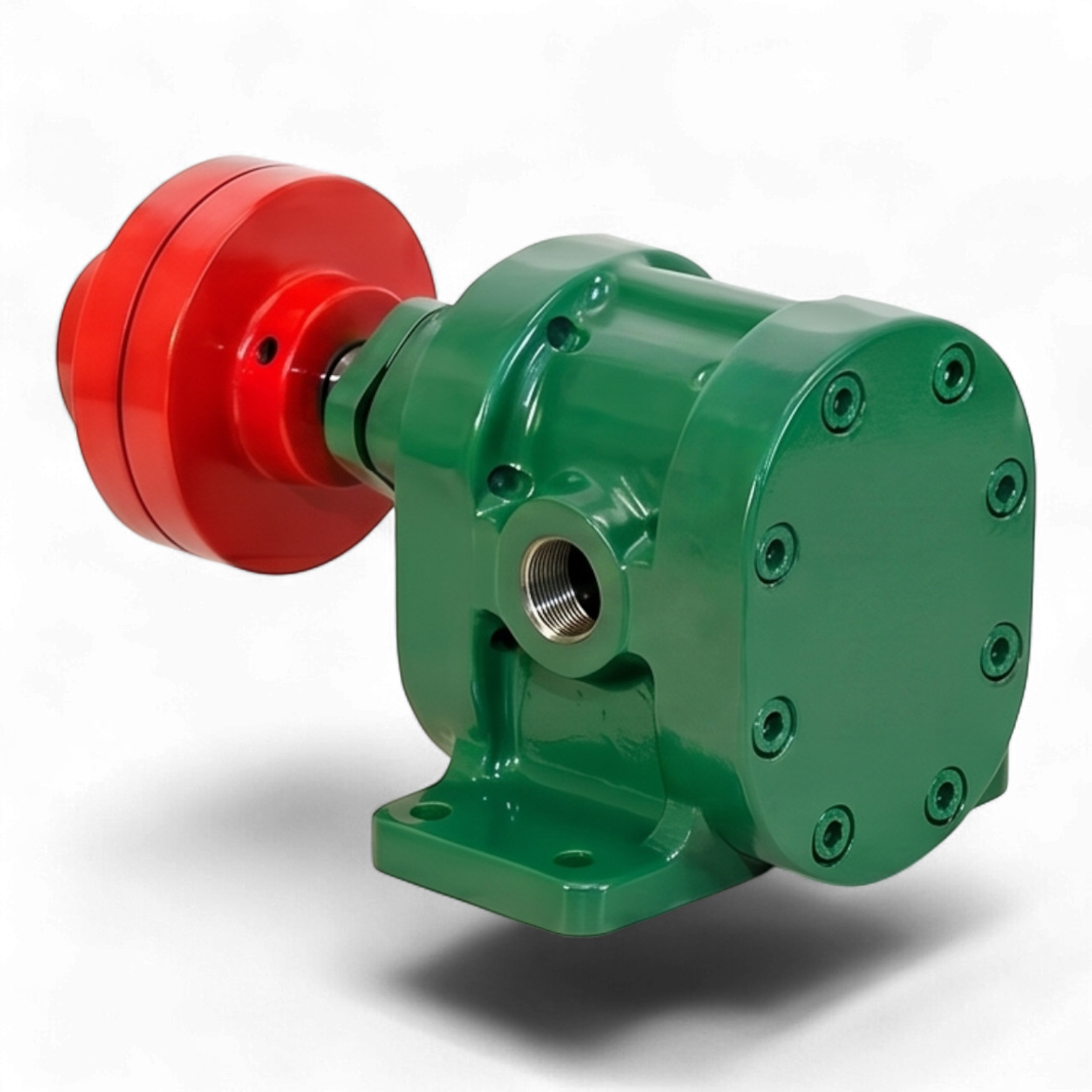

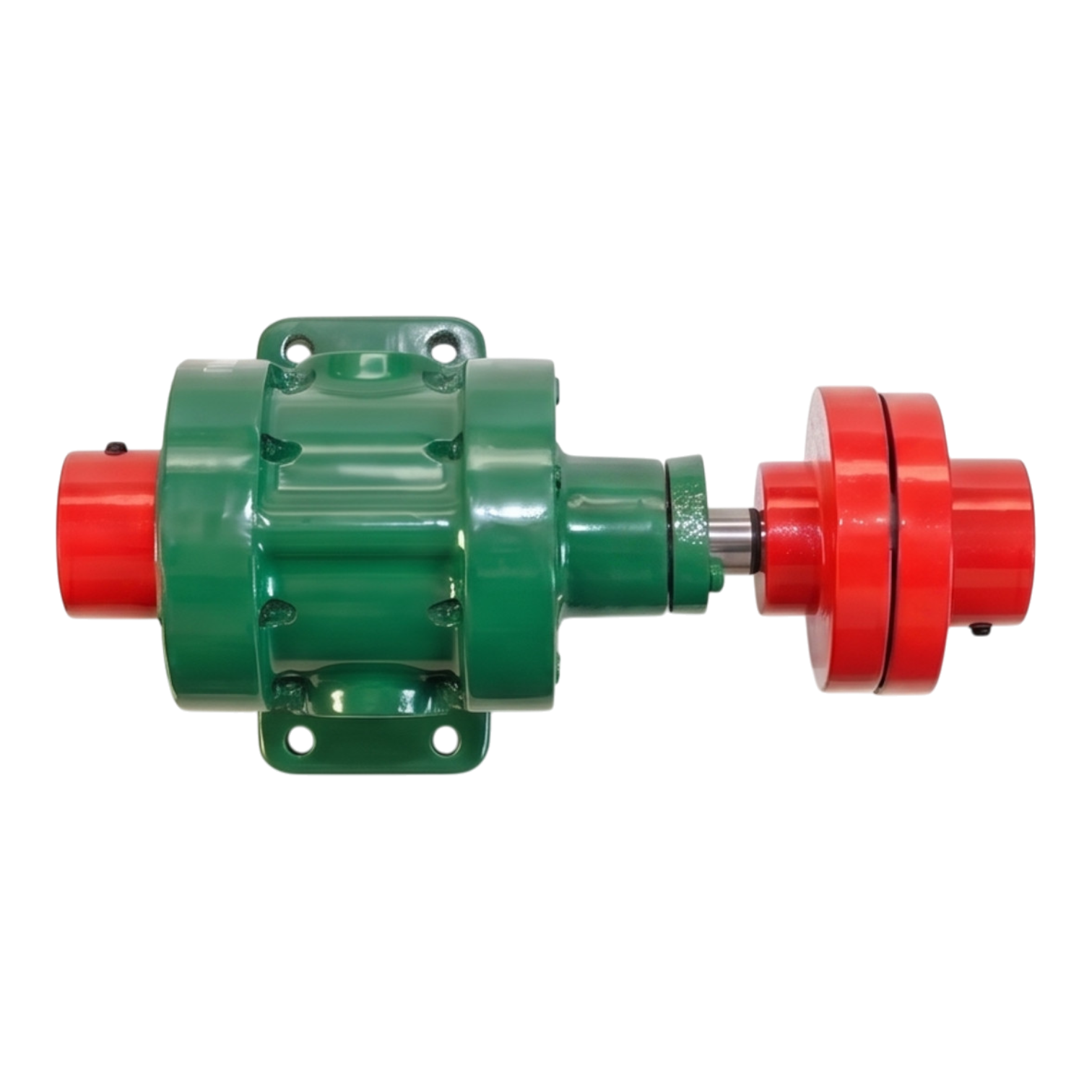

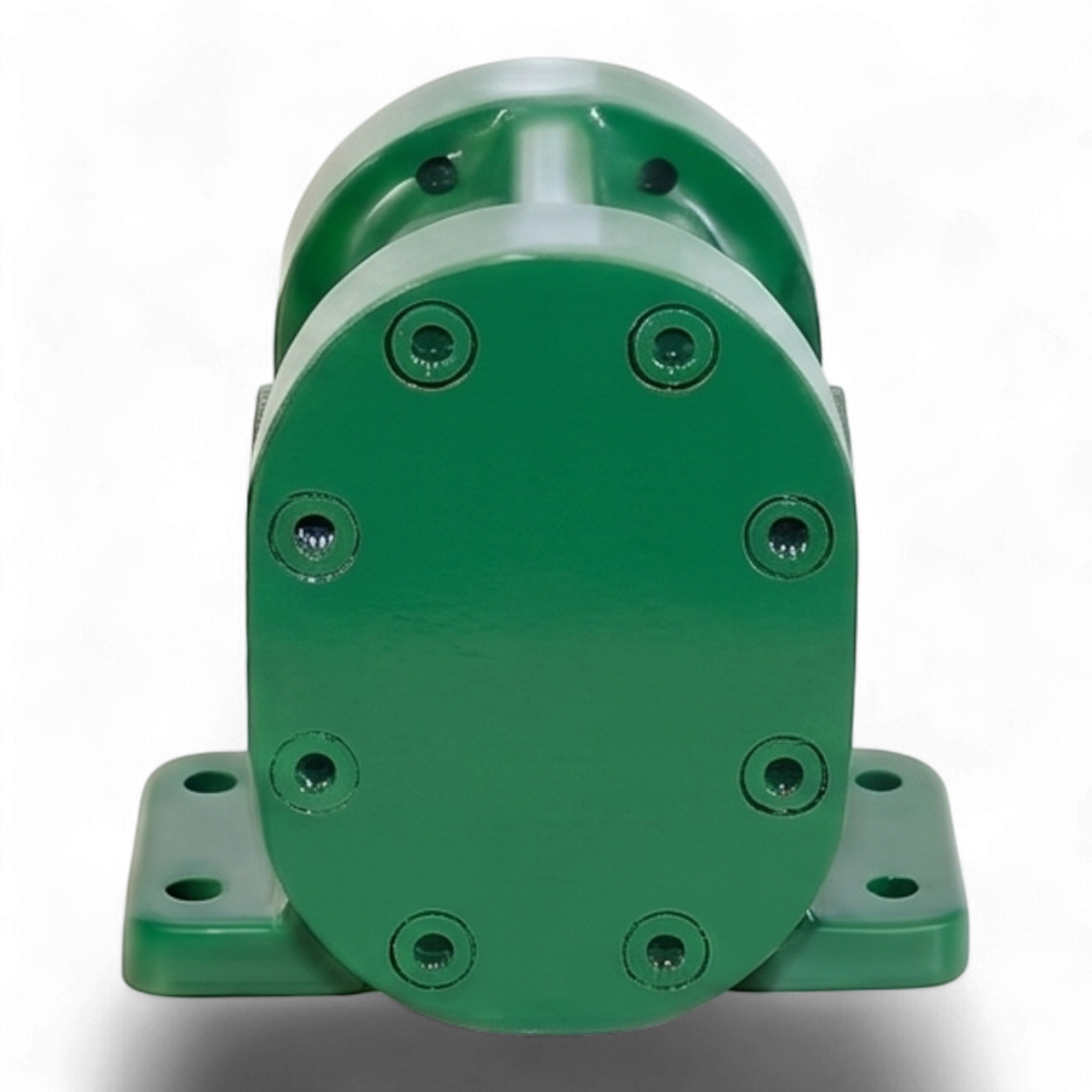

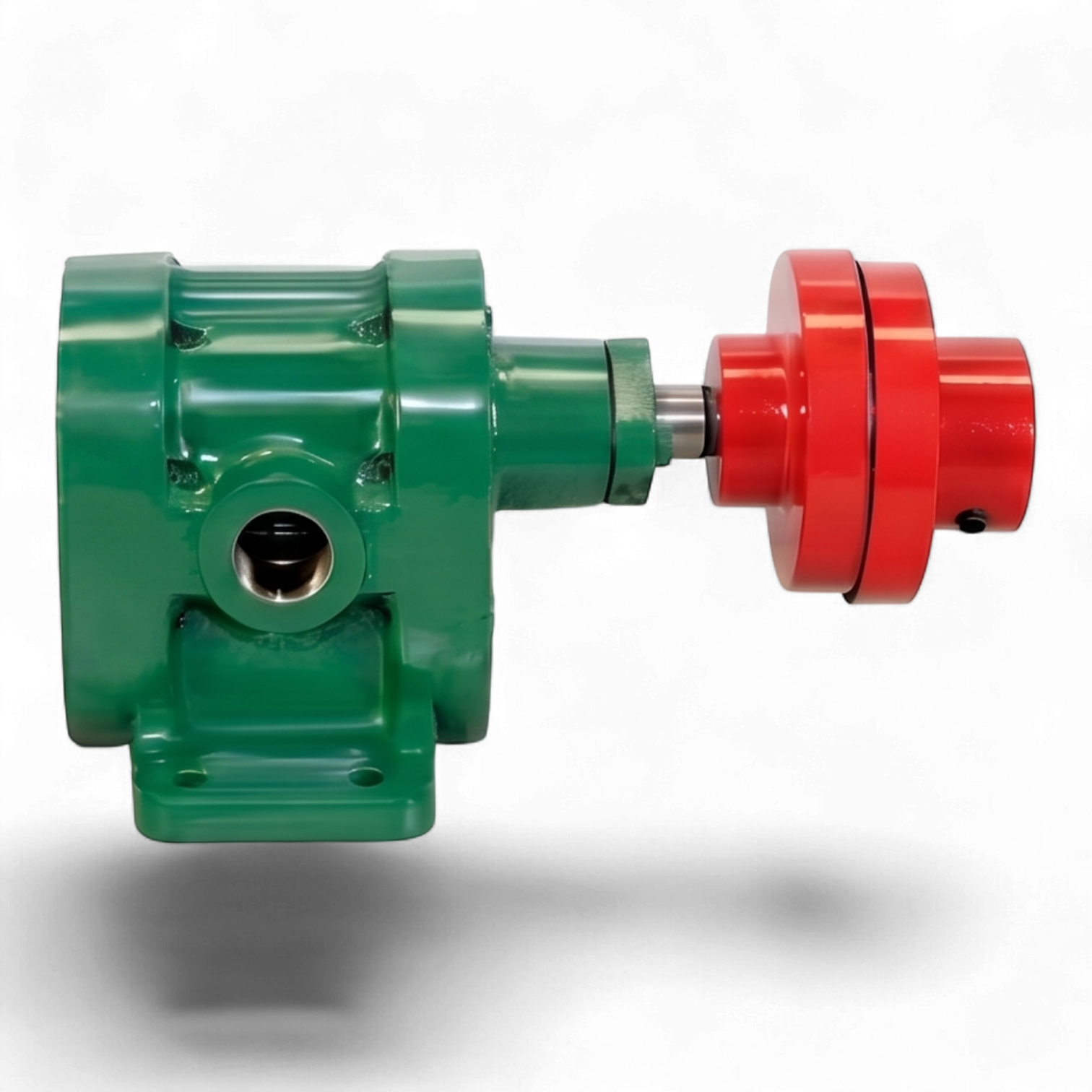

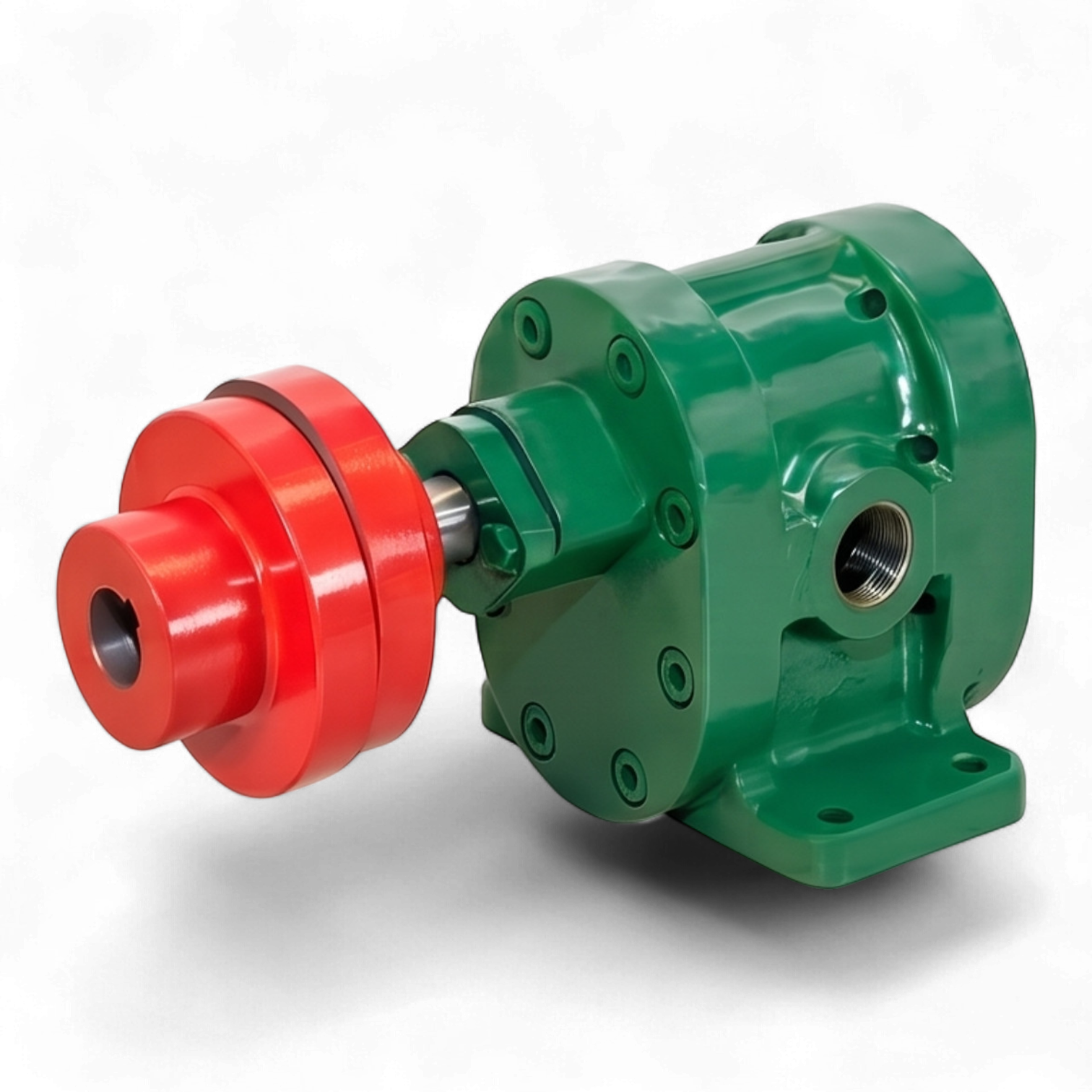

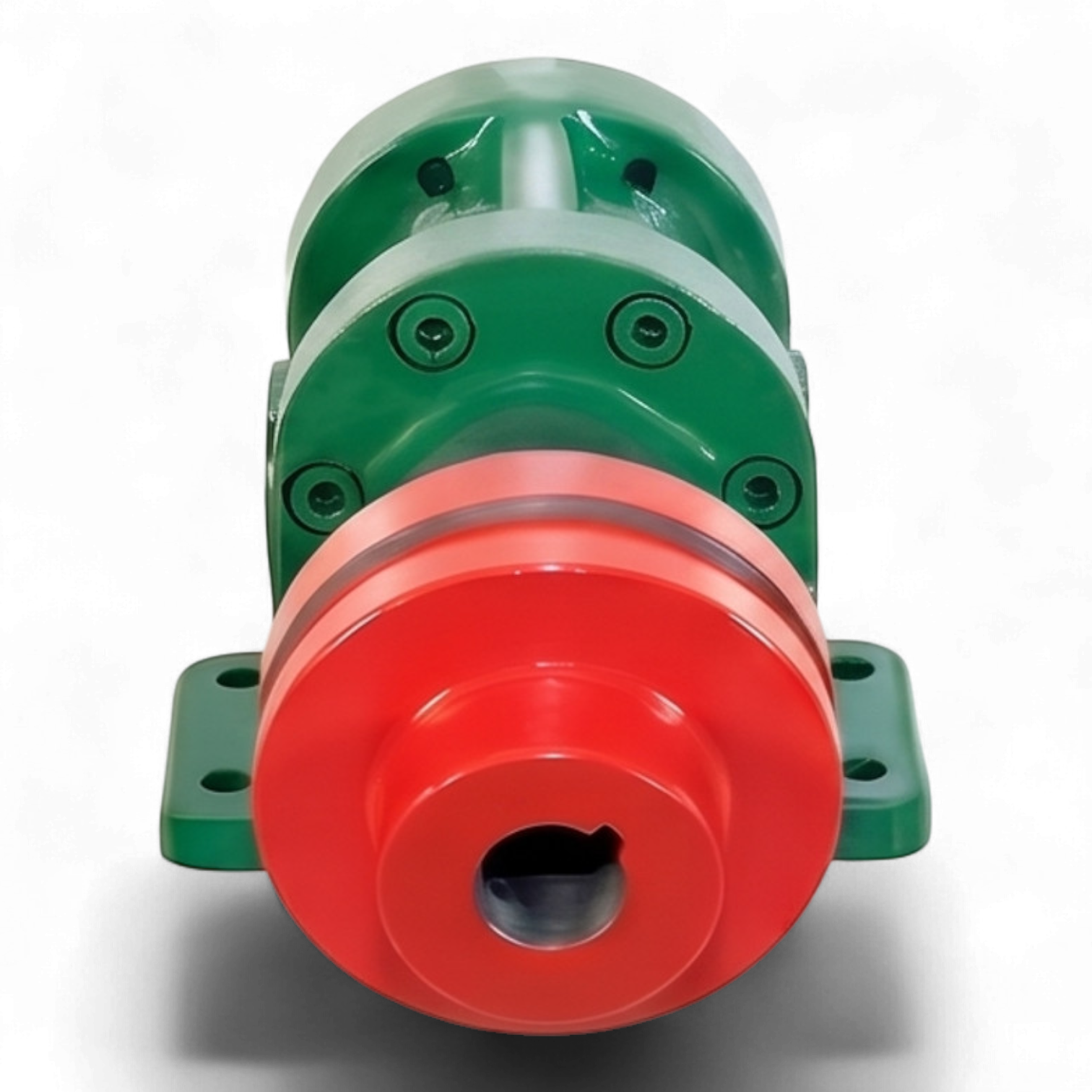

Шестерённый насос модели Ш-7,5-С представляет собой объемный гидравлический агрегат, предназначенный для перекачивания нефтепродуктов и других жидкостей, обладающих смазывающей способностью, без механических примесей. Данная модификация поставляется в исполнении "без двигателя" (б/д) и "без рамы" (б/р), с посадочным местом, рассчитанным под установку электродвигателя мощностью 7,5 кВт.
Технические особенности и принцип работы
Функционирование устройства основано на изменении объема рабочих камер при вращении ведущей и ведомой шестерен. При расцеплении зубьев в зоне всасывания создается разрежение, обеспечивающее заполнение межзубьевых впадин перекачиваемой средой. При зацеплении зубьев в зоне нагнетания происходит вытеснение жидкости в напорную магистраль.
Корпус насоса выполнен из высокопрочных материалов, обеспечивающих устойчивость к внутреннему давлению до 25 атм. Конструкция предусматривает торцевое уплотнение вала, что минимизирует риск утечек и позволяет эксплуатировать агрегат в тяжелых промышленных условиях.
Основные эксплуатационные параметры
- Кинематическая вязкость среды: определяется типом перекачиваемой жидкости (масла, мазут, дизельное топливо).
- Тип привода: предназначен для сопряжения с асинхронным электродвигателем через упругую муфту.
- Присоединительные размеры: входной и выходной патрубки имеют резьбовое соединение 1 1/2 дюйма, что обеспечивает высокую пропускную способность.
- Климатическое исполнение: соответствует стандартам для эксплуатации в закрытых помещениях или под навесом.
Преимущества конструкции
Насос Ш-7,5-С отличается высокой надежностью, простотой технического обслуживания и стабильностью подачи при изменении давления в системе. Отсутствие рамы и двигателя в комплектации позволяет интегрировать насосную часть в уже существующие технологические линии или использовать специфические типы приводов (взрывозащищенные, с частотным регулированием).
