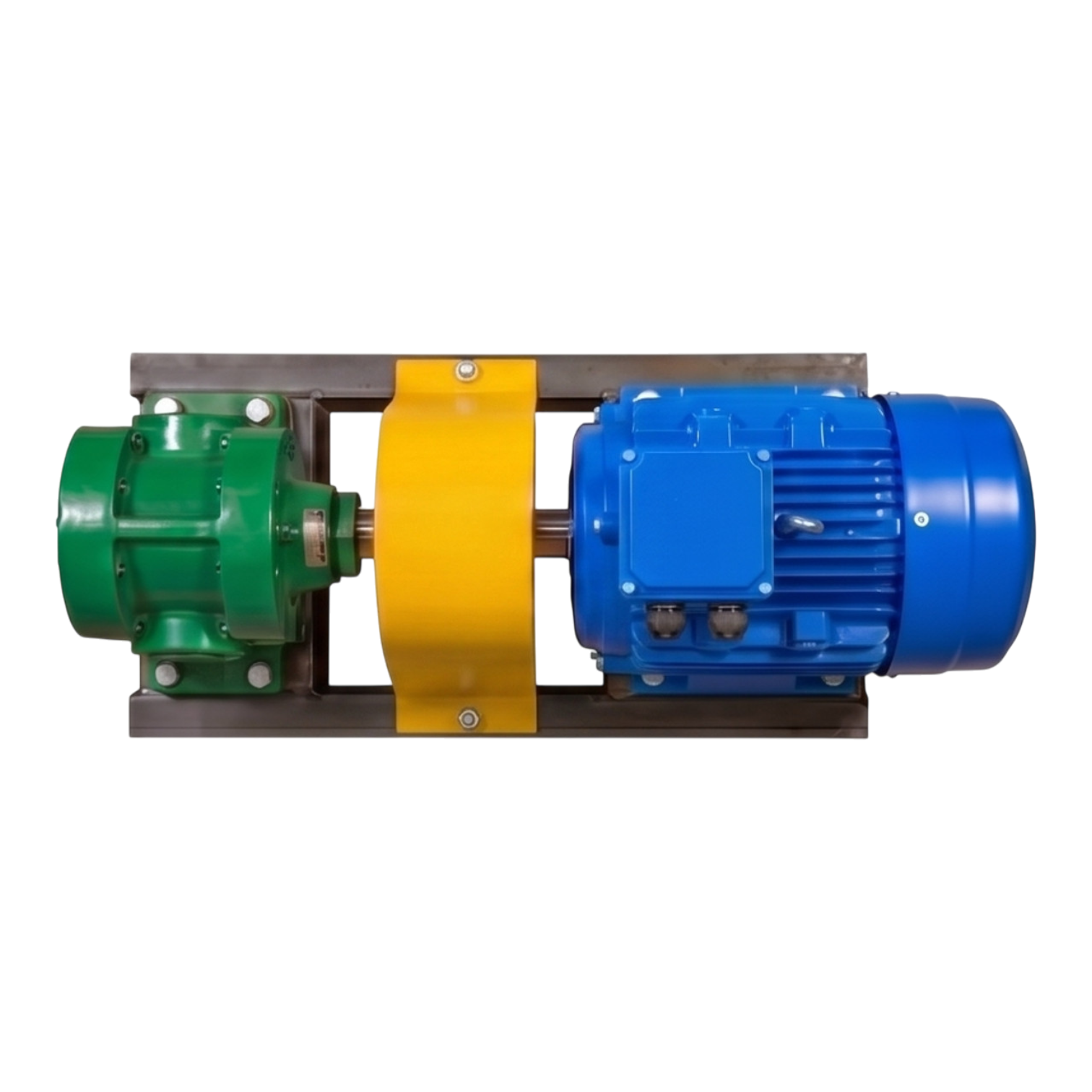

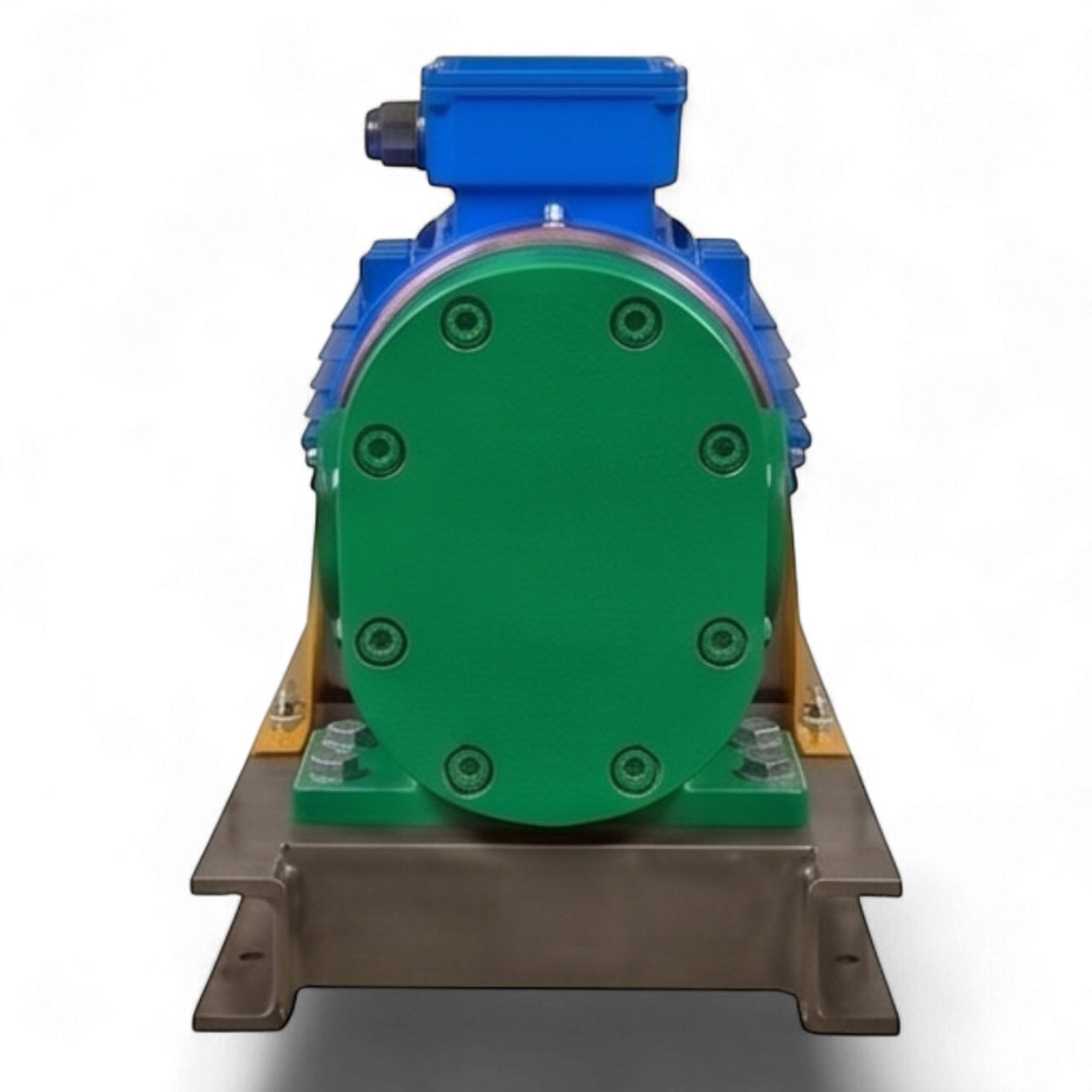

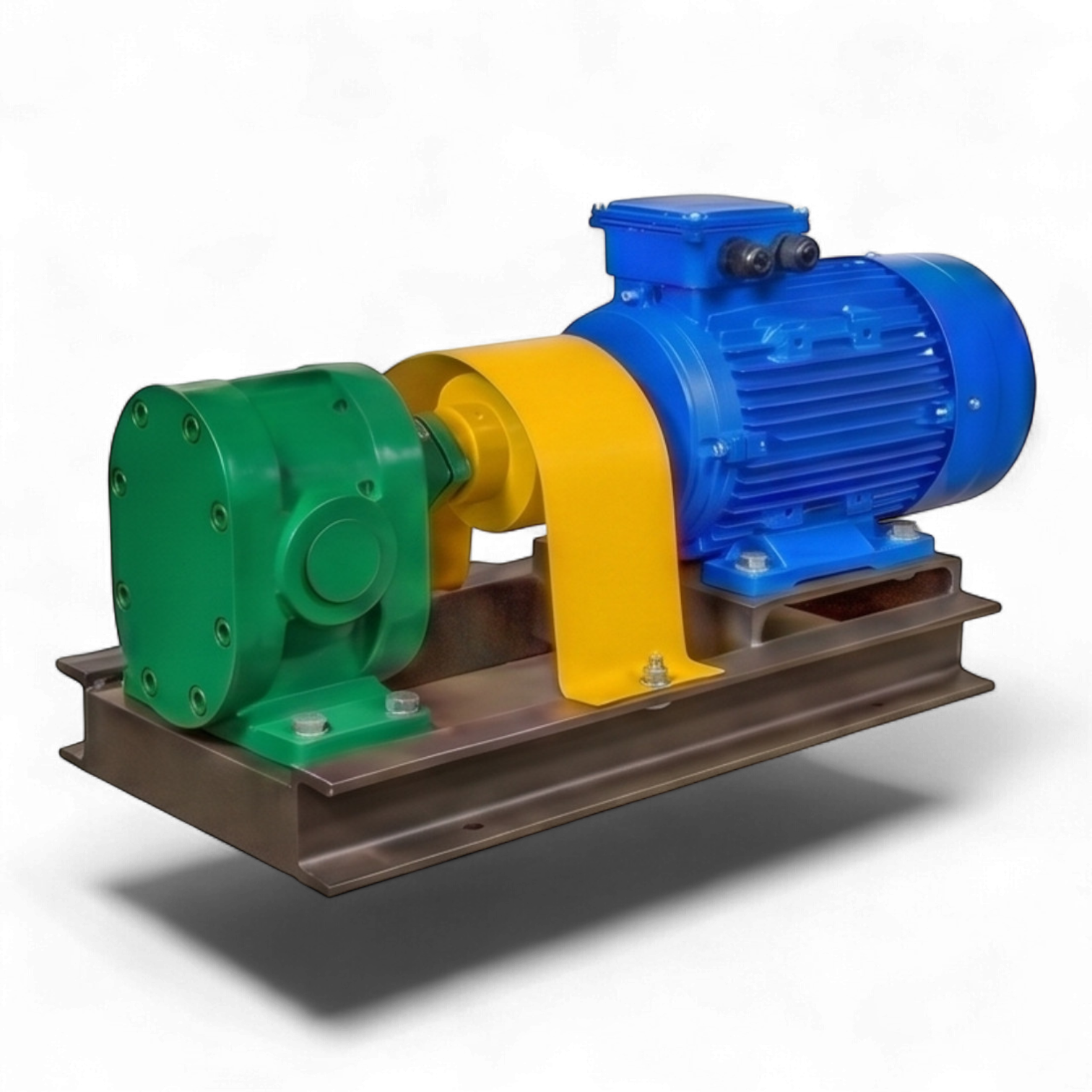

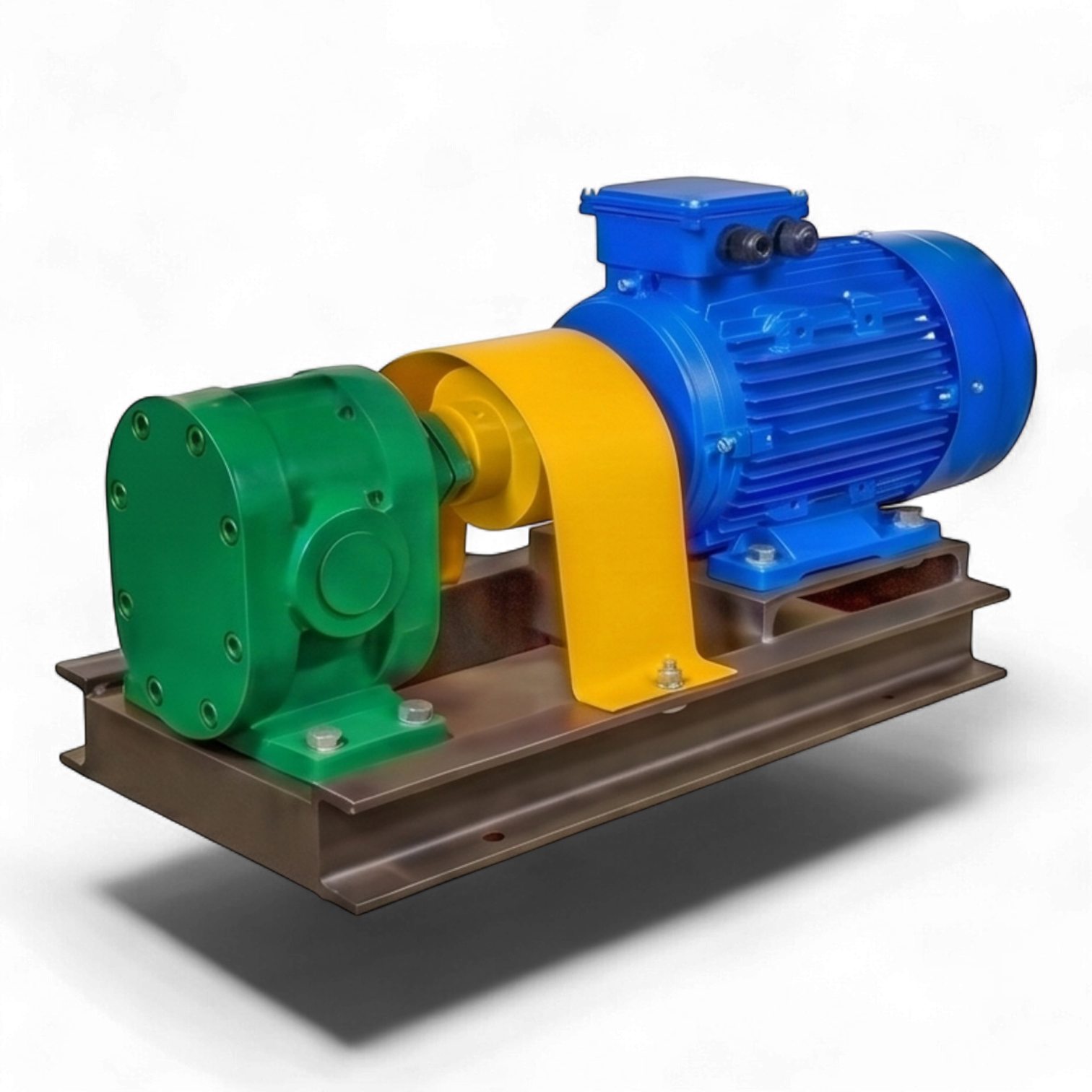

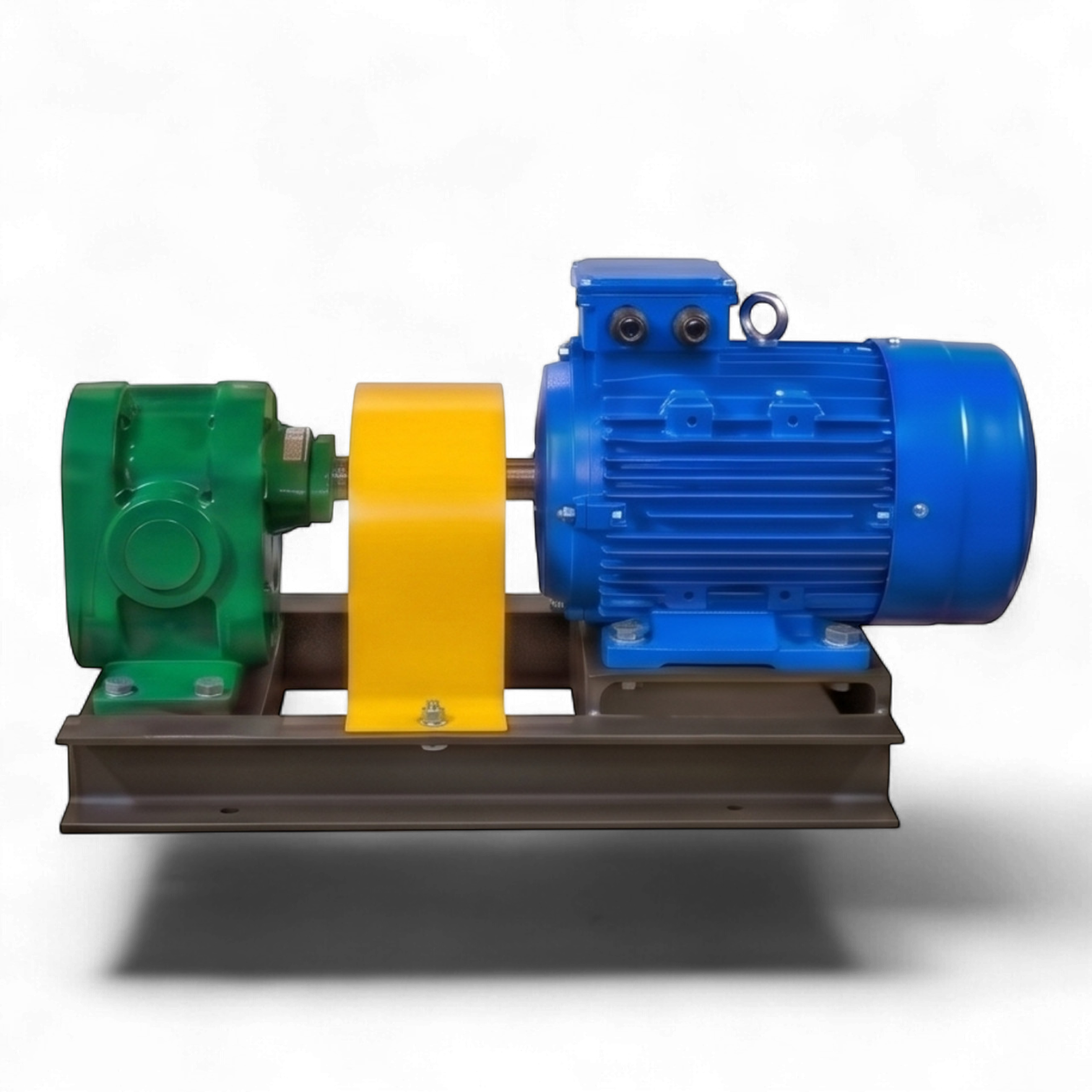

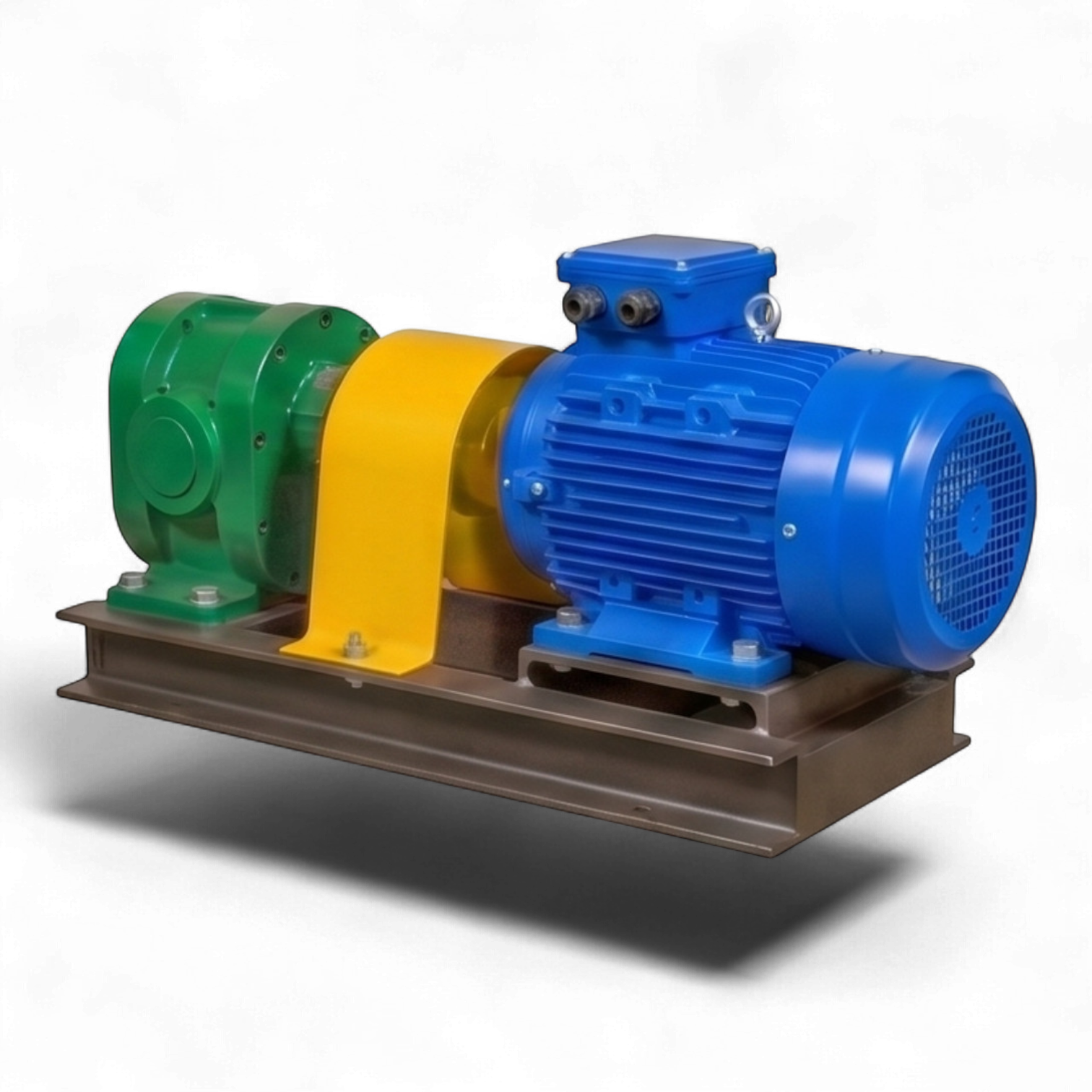

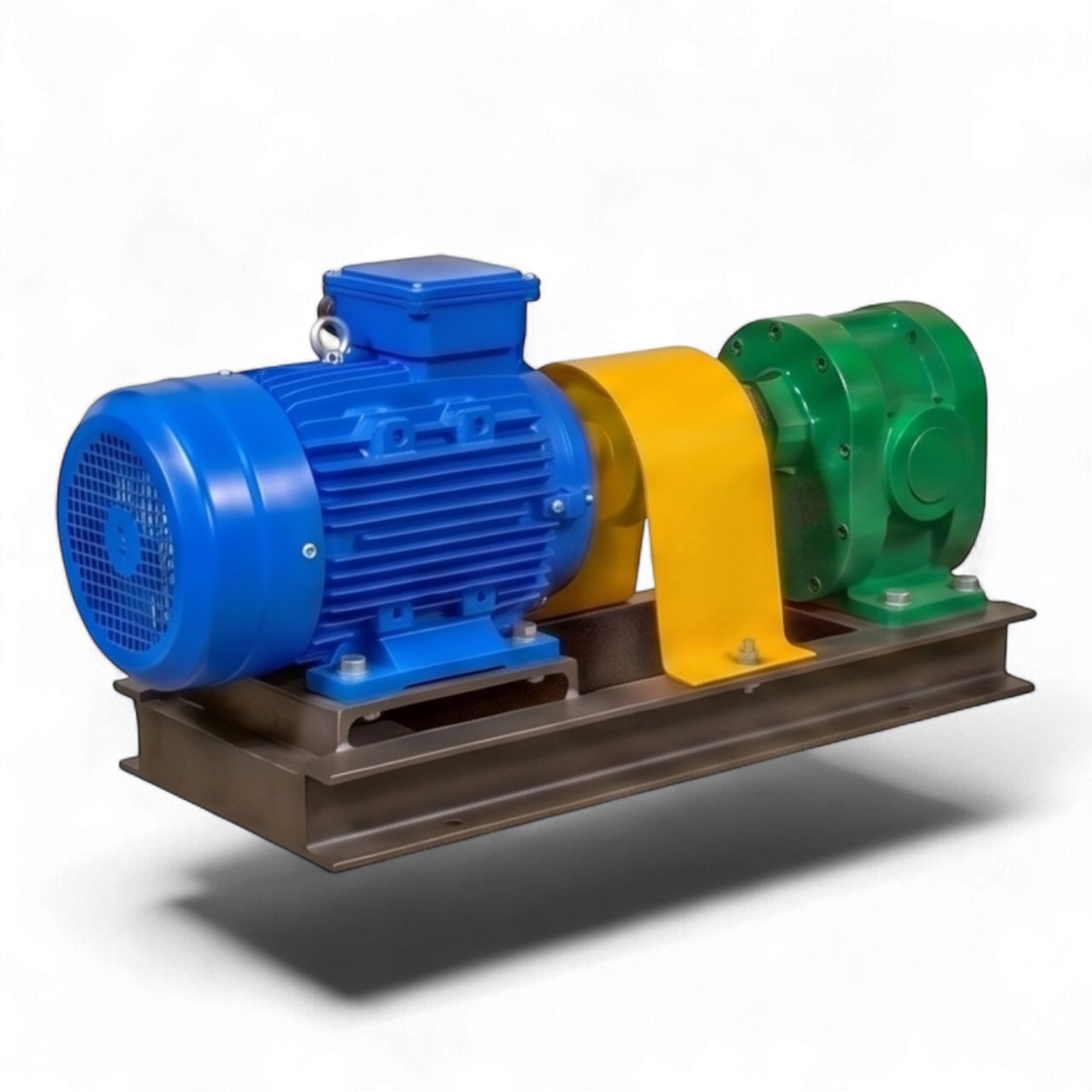

Техническое описание шестерённого электронасосного агрегата Ш-7,5-С
Промышленный шестерённый насос модели Ш-7,5-С предназначен для нагнетания и перекачивания вязких жидкостей, обладающих смазывающей способностью. Конструкция агрегата оптимизирована для работы со средами, имеющими кинематическую вязкость до 1500 мПа*с, при условии отсутствия в составе механических абразивных примесей и волокнистых включений. Данная серия является функциональным аналогом насосного оборудования типа БГ.
Конструктивные особенности и материалы
Гидравлическая часть агрегата выполнена из износостойких материалов: корпус и проточная часть изготовлены из чугуна, ведущий и ведомый валы — из конструкционной стали Ст45, рабочие шестерни — из легированной стали 40Cr. В качестве опор роторов в данной модели (типоразмер Ш-7,5) применяются подшипники скольжения, представляющие собой стальные втулки с медным напылением и антифрикционным PTFE-покрытием.
Система уплотнения и температурный режим
Базовая модификация оснащается манжетным уплотнением из маслобензостойкой резины (МБС). Исполнение с индексом «С» предусматривает использование сальниковой набивки, что расширяет химическую совместимость насоса и позволяет перекачивать среды с содержанием растворителей (лаки, эмали, полиэфирные смолы). Максимально допустимая температура рабочей среды составляет +150°C.
Технические параметры эксплуатации
- Номинальная производительность: 7,5 м³/час (при частоте вращения 1500 об/мин).
- Максимальное рабочее давление: до 6 атм (0,6 МПа).
- Допускаемая вакуумметрическая высота всасывания: до 3 метров.
- Привод: электродвигатель мощностью 5,5 кВт с частотой вращения 1500 об/мин.
- Тип присоединения: внутренняя цилиндрическая трубная резьба BSP 1 1/2".
Агрегат может комплектоваться как общепромышленным, так и взрывозащищенным приводом в зависимости от условий эксплуатации и категории взрывоопасности зоны.
