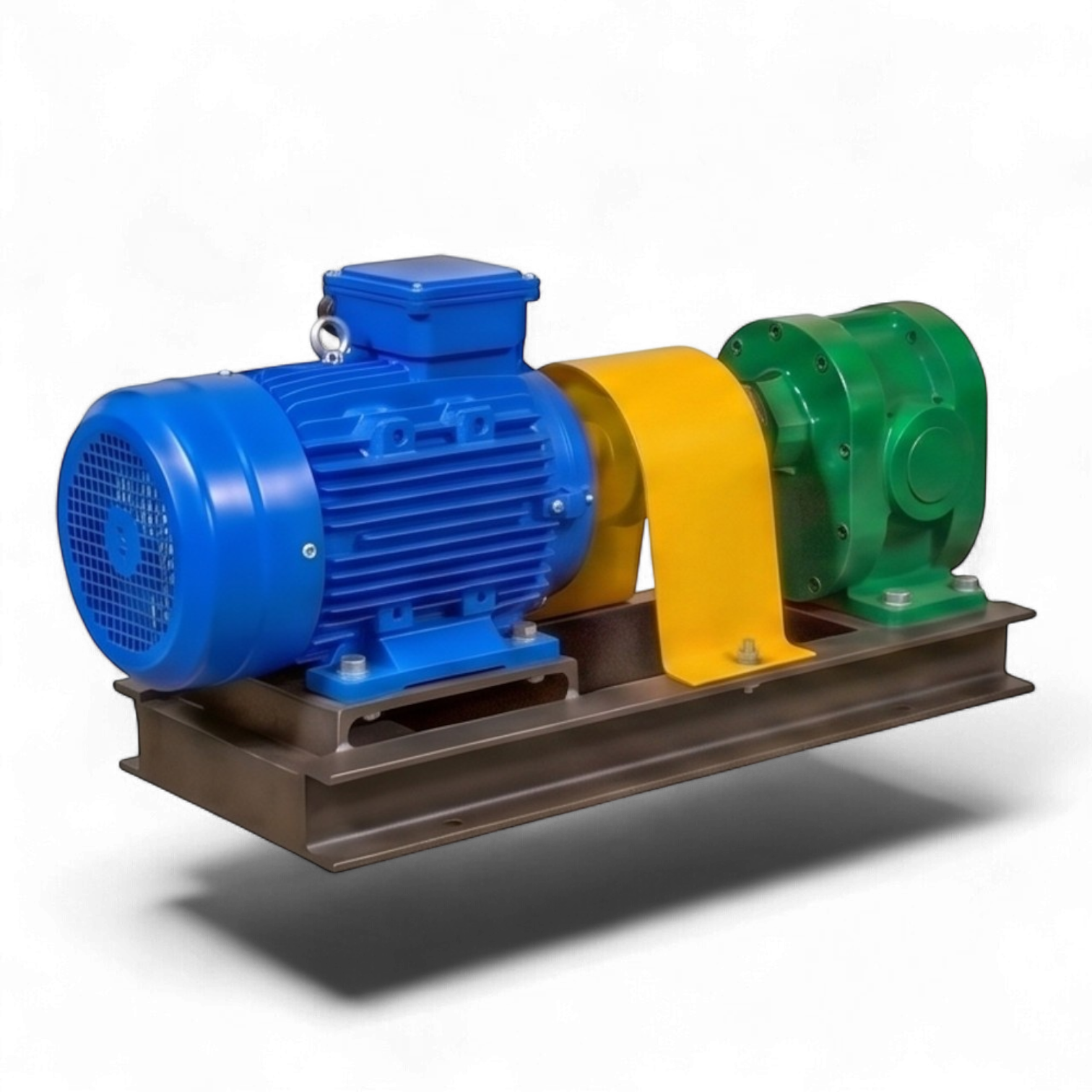

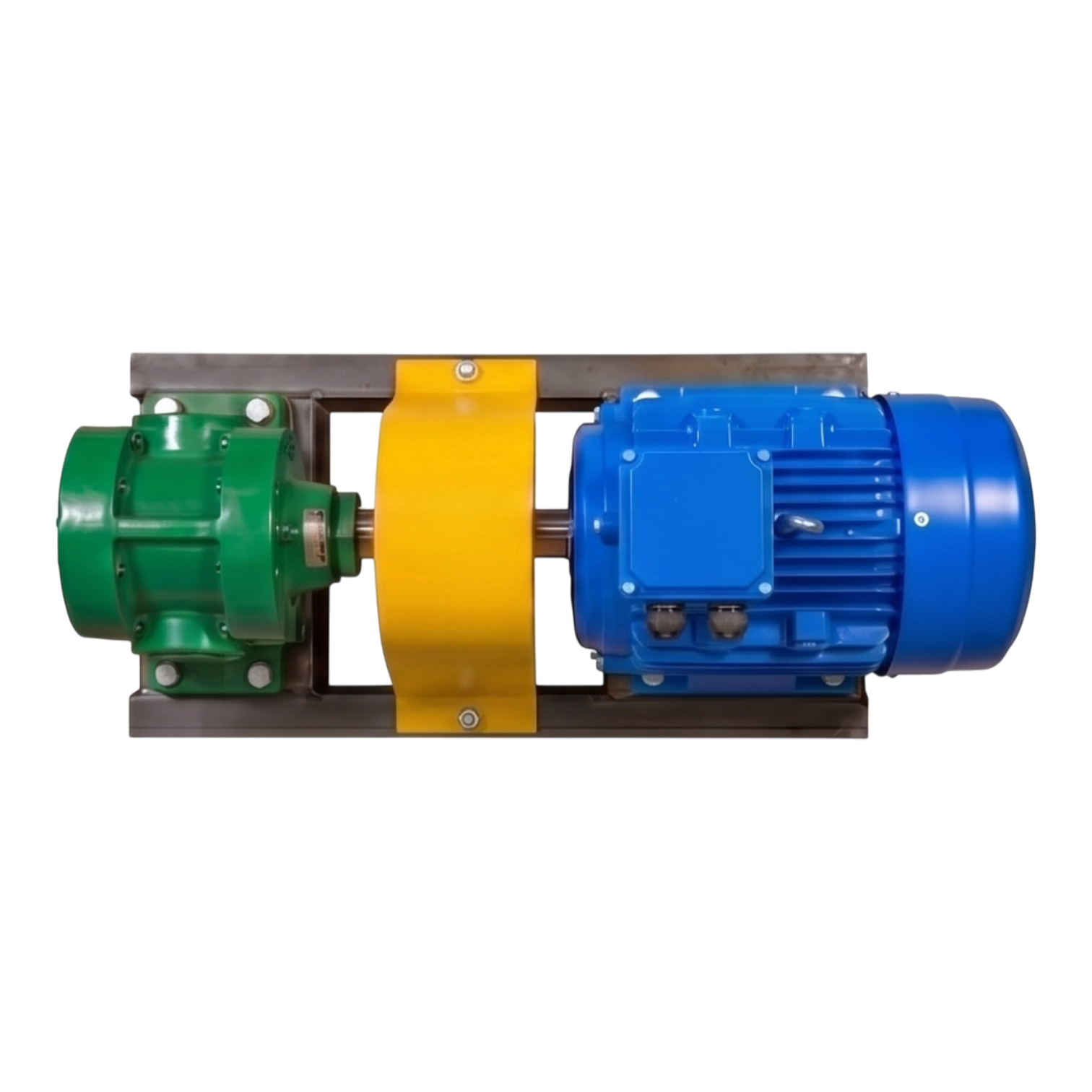

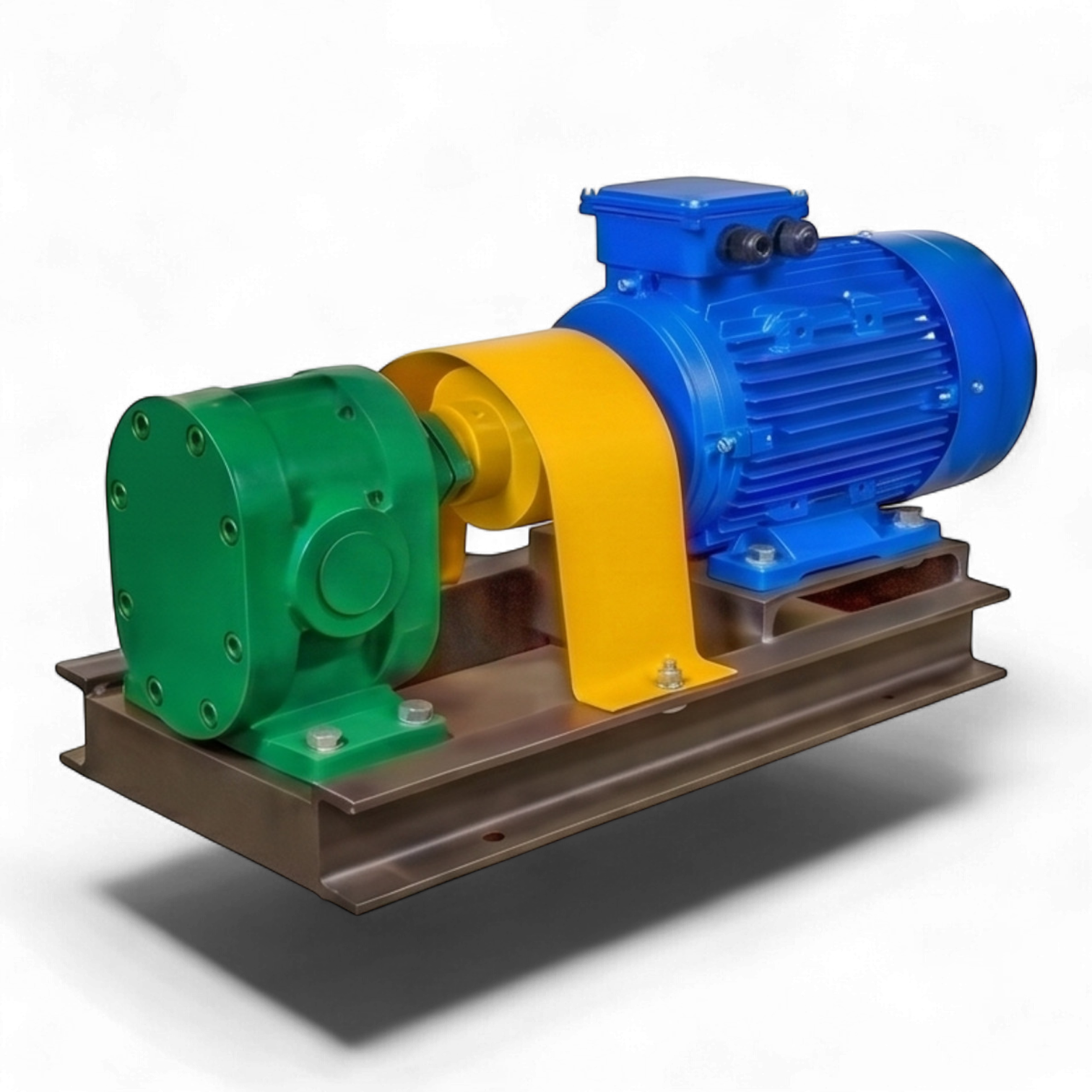

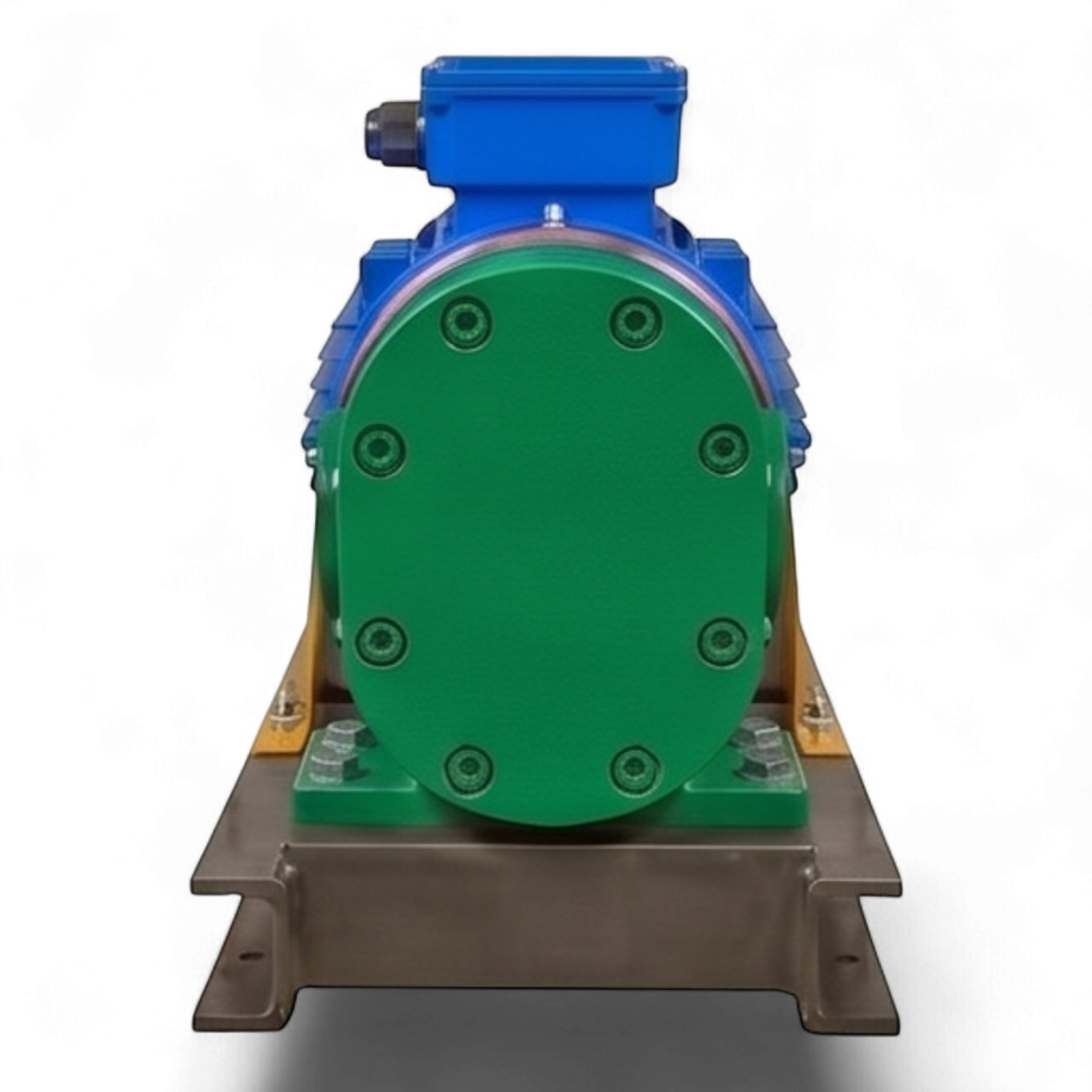

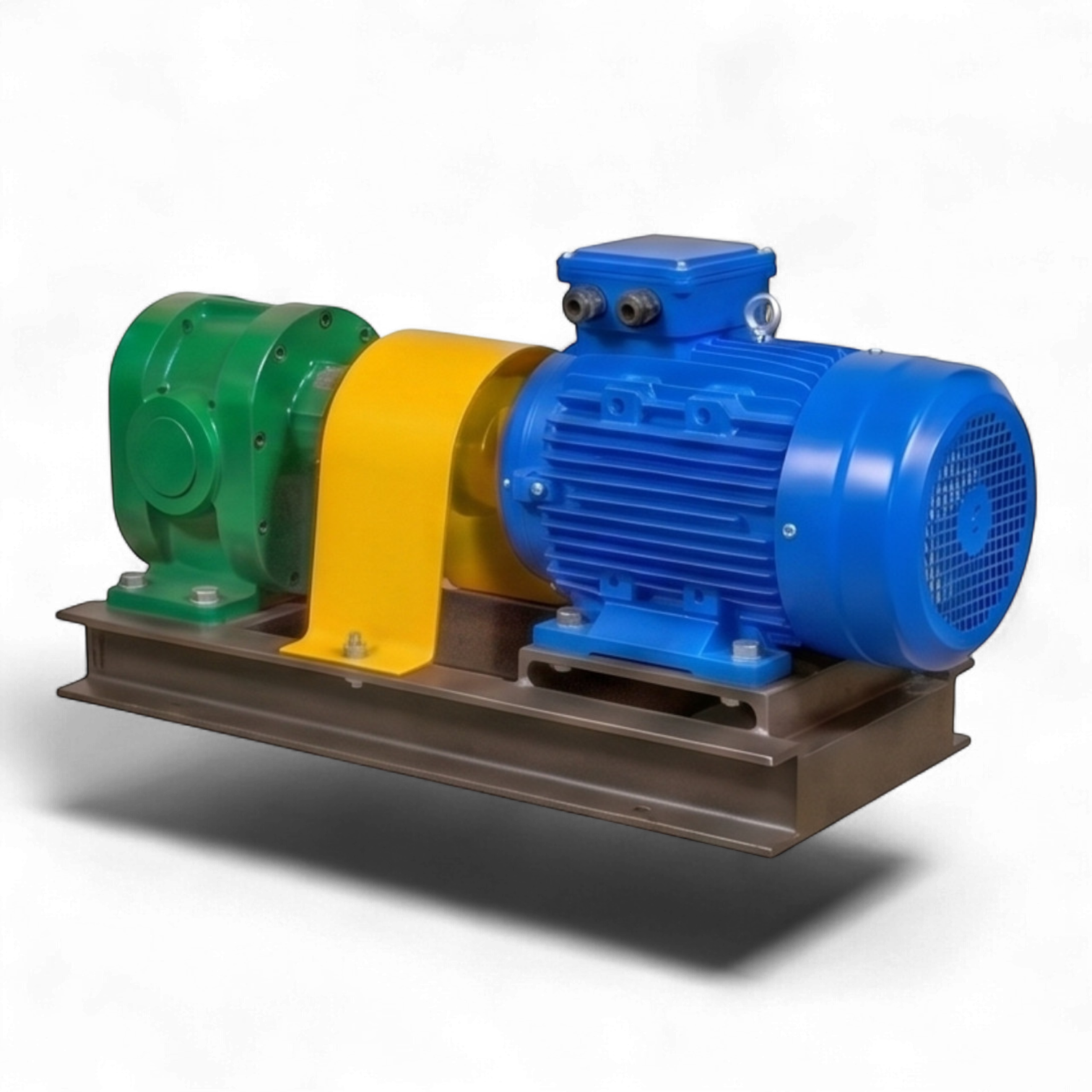

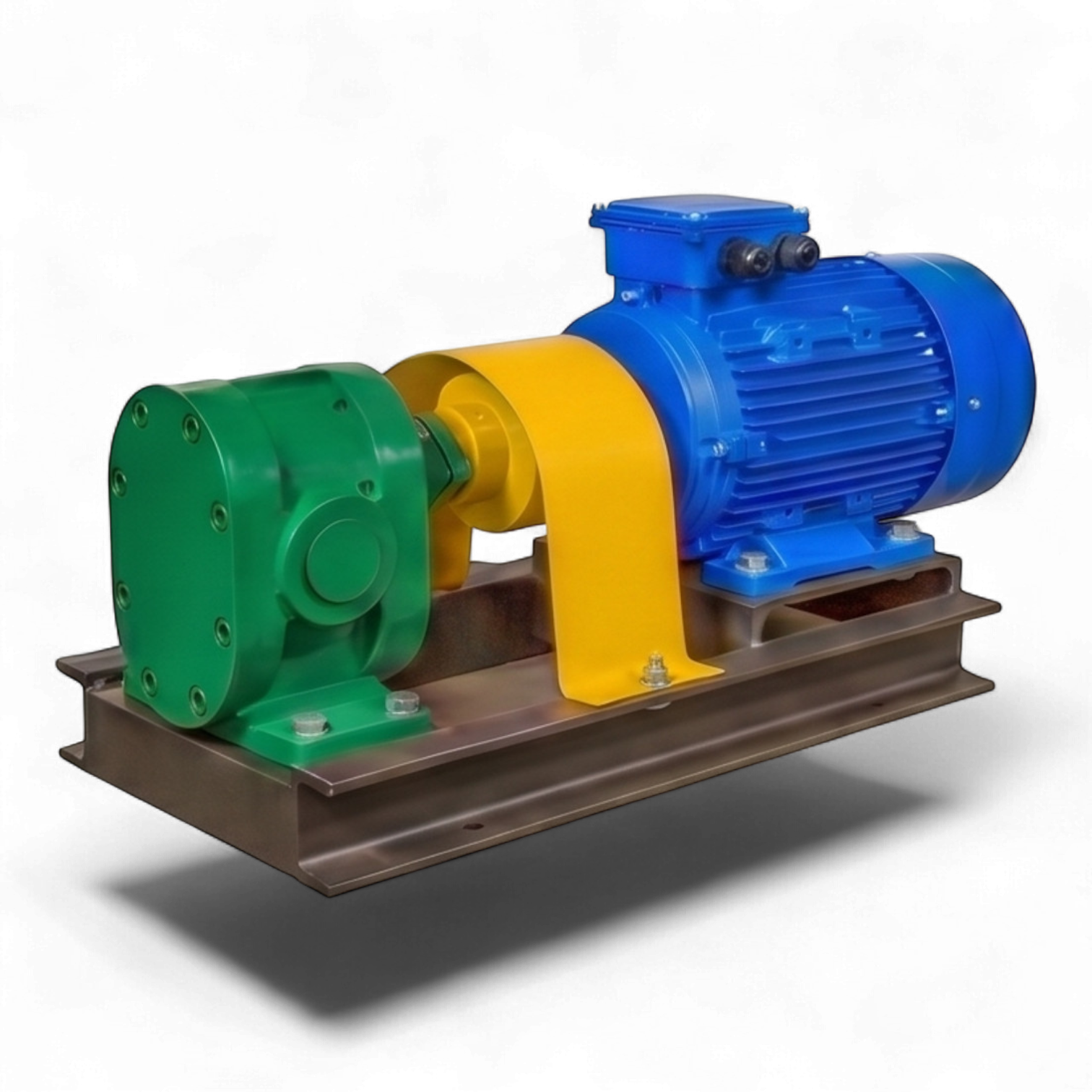

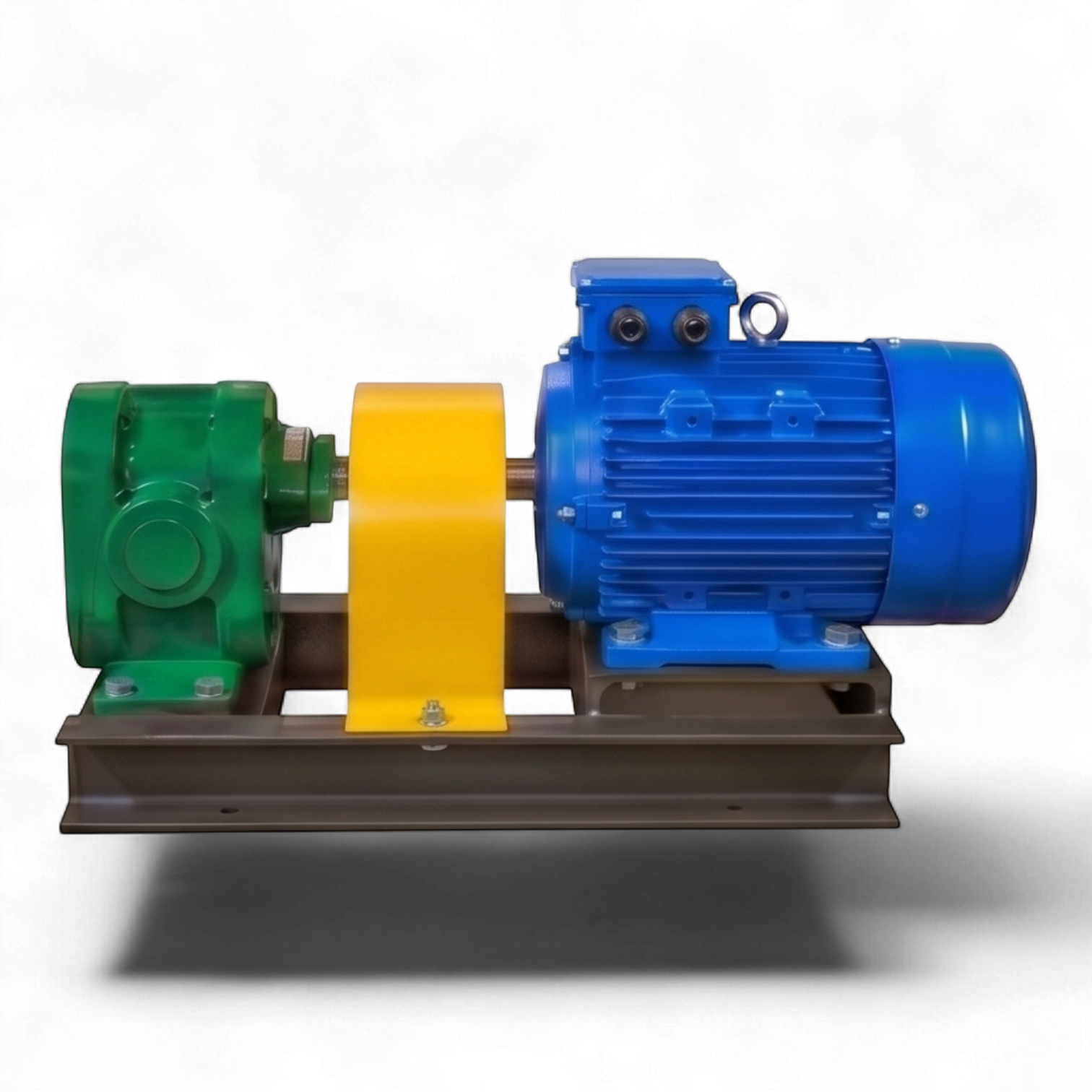

Техническое описание шестерённого электронасосного агрегата Ш-7,5-С
Промышленный шестерённый насос серии Ш представляет собой объемный гидромашину, предназначенную для напорного перемещения вязких сред, обладающих смазывающей способностью. Конструкция насоса оптимизирована для работы с высокотемпературными жидкостями (до +150°C), не содержащими механических примесей и абразивных включений. Данное оборудование является функциональным аналогом насосов серии БГ.
Конструктивные особенности и материалы
Гидравлическая часть агрегата выполнена по классической схеме внешнего зацепления. Корпус и крышки изготовлены из высокопрочного чугуна, обеспечивающего жесткость конструкции. Валы насоса произведены из конструкционной стали Ст45, а рабочие шестерни — из легированной стали 40Cr, что гарантирует высокую износостойкость зубчатого зацепления. В данной модели (Ш-7,5) используются подшипники скольжения в виде стальных втулок с медным напылением и антифрикционным PTFE-покрытием.
Система уплотнения
В базовом исполнении насос оснащается манжетным уплотнением из маслобензостойкой резины (МБС). Модификация "С" предусматривает установку сальниковой набивки, что расширяет химическую совместимость агрегата, позволяя перекачивать среды с содержанием растворителей, полиэфирные смолы, лаки и эмали.
Технические параметры и эксплуатация
Агрегат обеспечивает номинальную подачу 7,5 м³/час при частоте вращения вала 1500 об/мин. Максимальное развиваемое давление составляет 25 атм (2,5 МПа). Насос обладает способностью к самовсасыванию с глубины до 3 метров (при условии заполнения проточной части рабочей средой). Подключение к трубопроводной системе осуществляется через резьбовые порты с внутренней дюймовой резьбой стандарта BSP.
Область применения
Насос предназначен для интеграции в технологические линии по перекачке нефтепродуктов (масла, дизельное топливо, нефть), органических теплоносителей, фенол-формальдегидных смол низкой вязкости, а также клеевых и лакокрасочных составов на водной или сольвентной основе.
