Техническое описание шестеренного насосного агрегата НМШ Р-20-К (+300С)
Высокотемпературный шестеренный насосный агрегат серии НМШ Р-К предназначен для промышленного перекачивания вязких и сверхгорячих сред в технологических процессах. Конструктивное исполнение из коррозионностойкой стали AISI 304 обеспечивает химическую инертность к широкому спектру рабочих жидкостей, включая мазут, битумные составы, клеевые массы, лакокрасочные материалы на основе растворителей, канифоль, парафины и технические жиры.
Ключевой особенностью агрегата является интегрированная рубашка жидкостного обогрева. Данная система позволяет осуществлять предварительный прогрев проточной части для восстановления текучести сред, склонных к застыванию при нормальных температурах. Патрубки контура обогрева ориентированы вертикально вверх для удобства монтажа. Система рассчитана на избыточное давление теплоносителя до 10 атм.
Механическая часть базируется на подшипниках скольжения, выполненных из композитного материала (сталь с бронзовым напылением и антифрикционным PTFE-покрытием), что гарантирует стабильную работу при экстремальных температурах до +300°C. Герметизация вала обеспечивается комбинированным узлом, состоящим из трех колец сальниковой набивки и вспомогательного манжетного уплотнения.

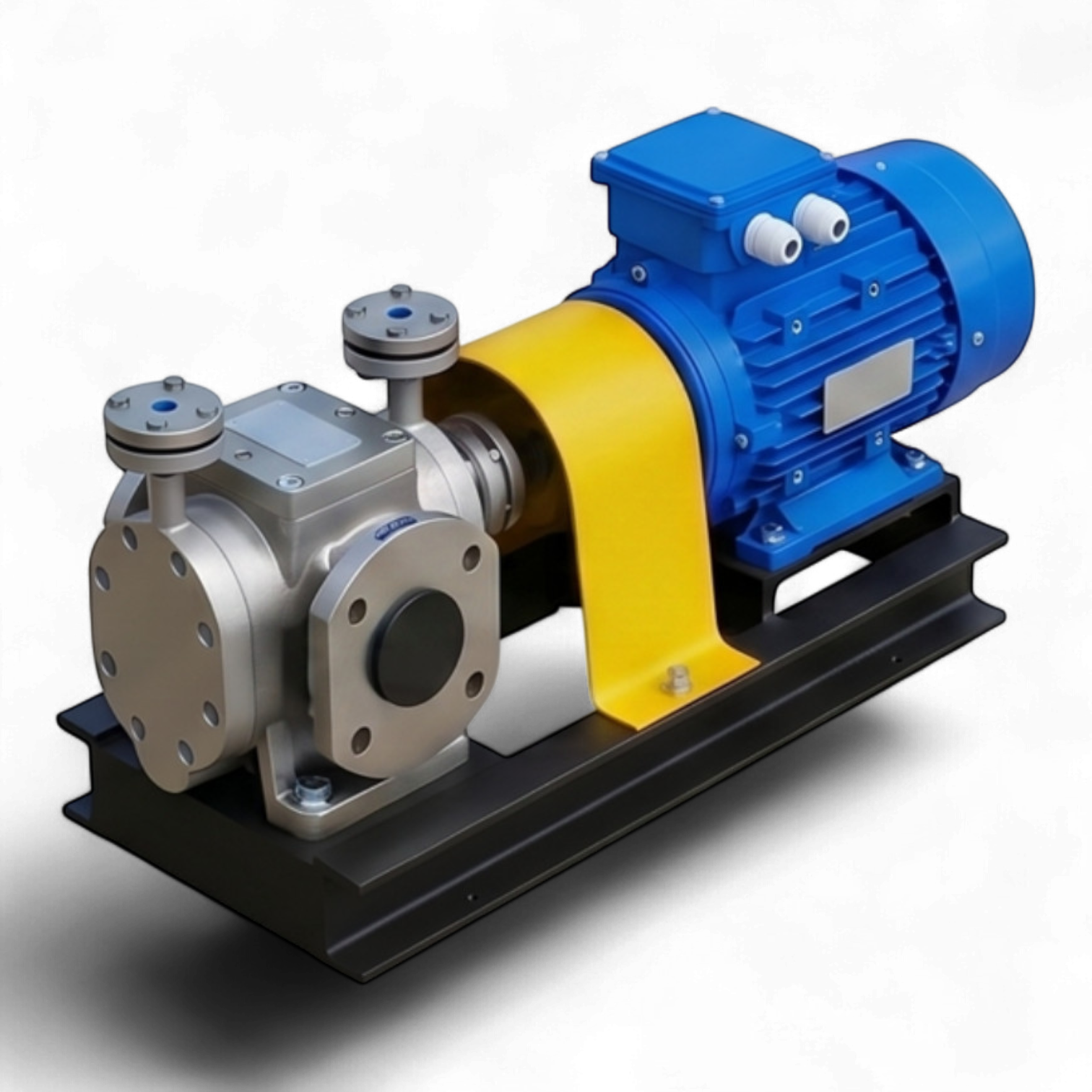

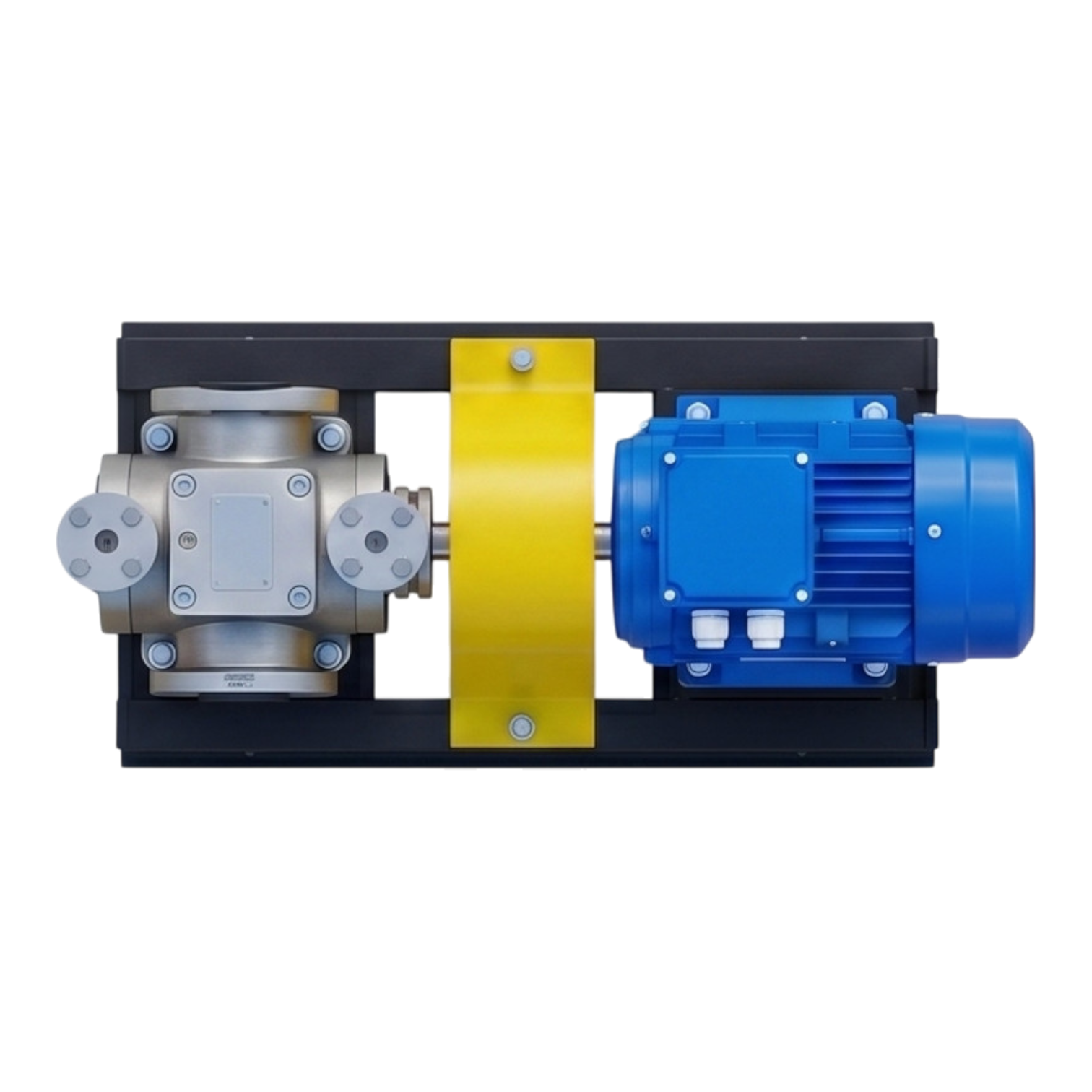

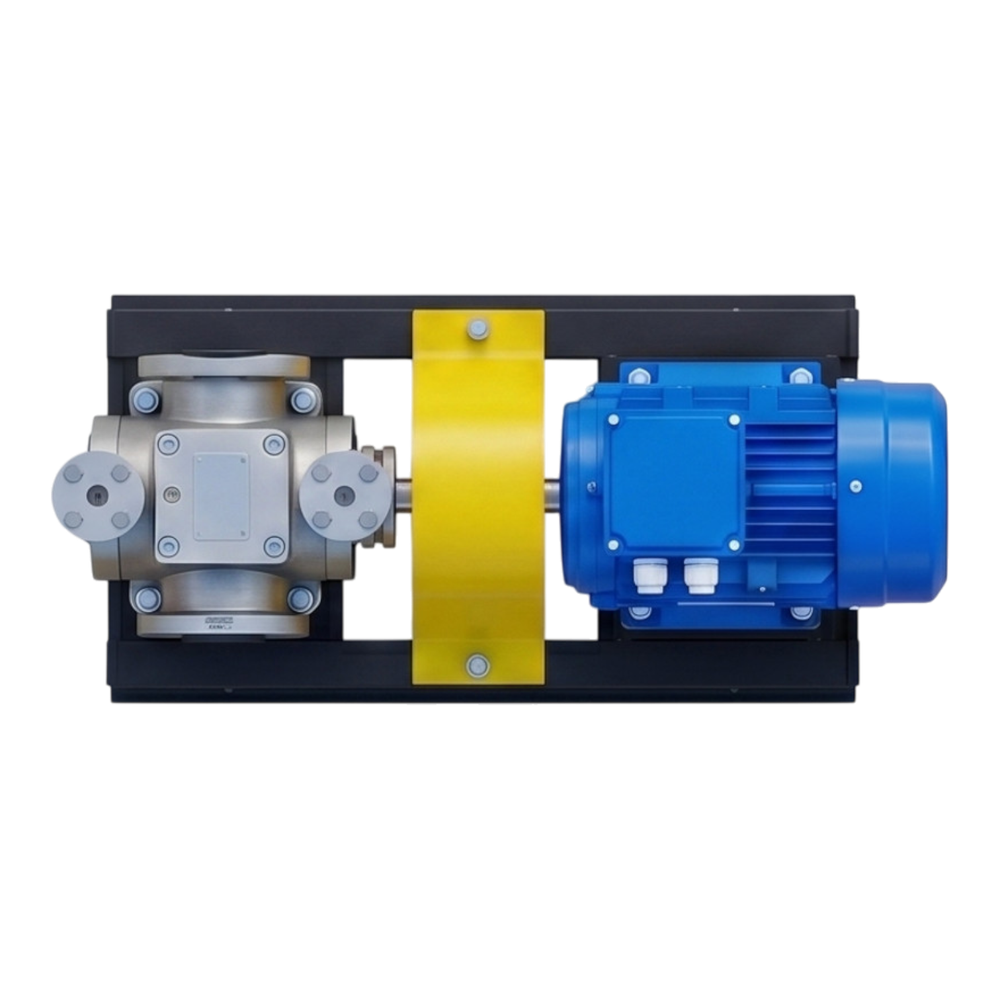

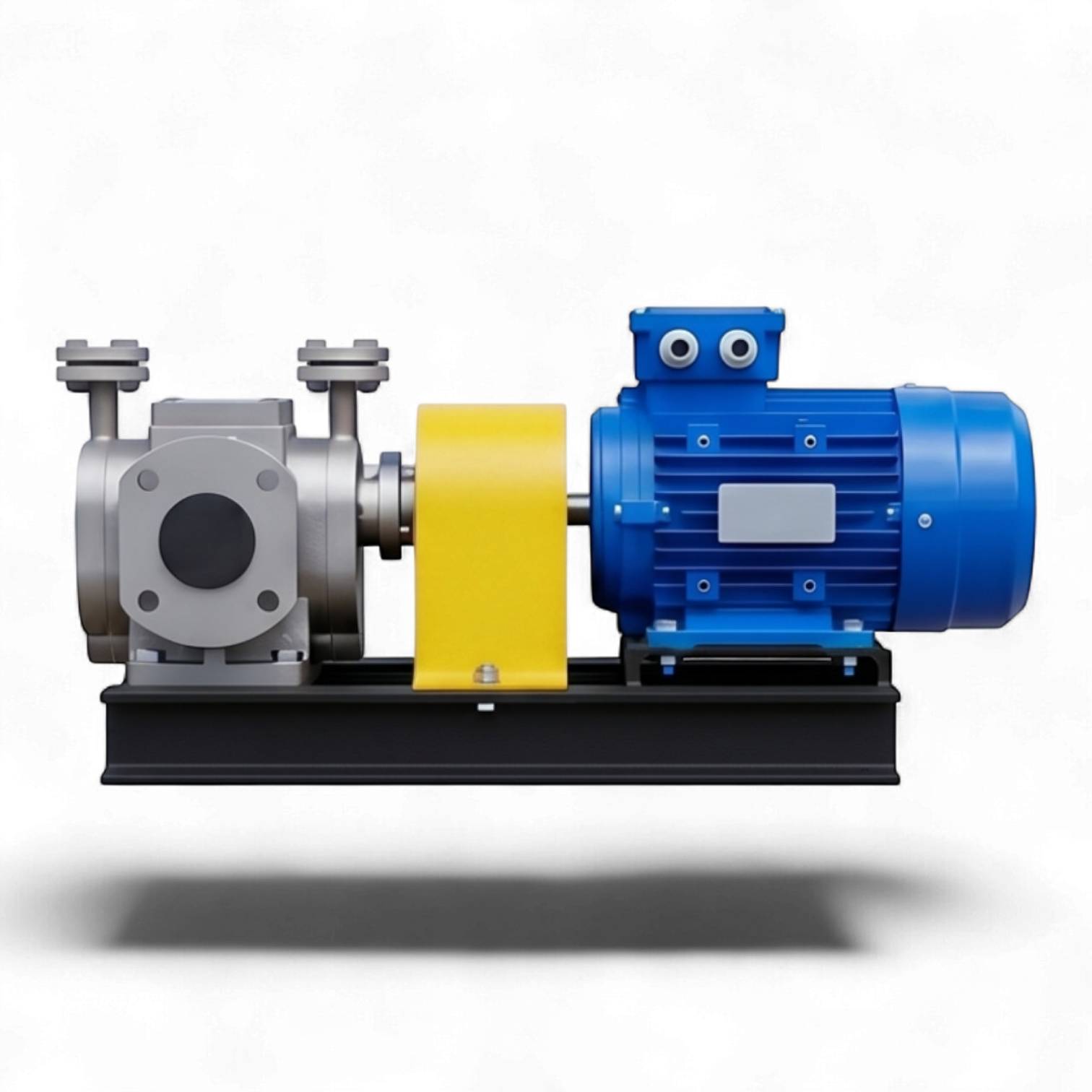

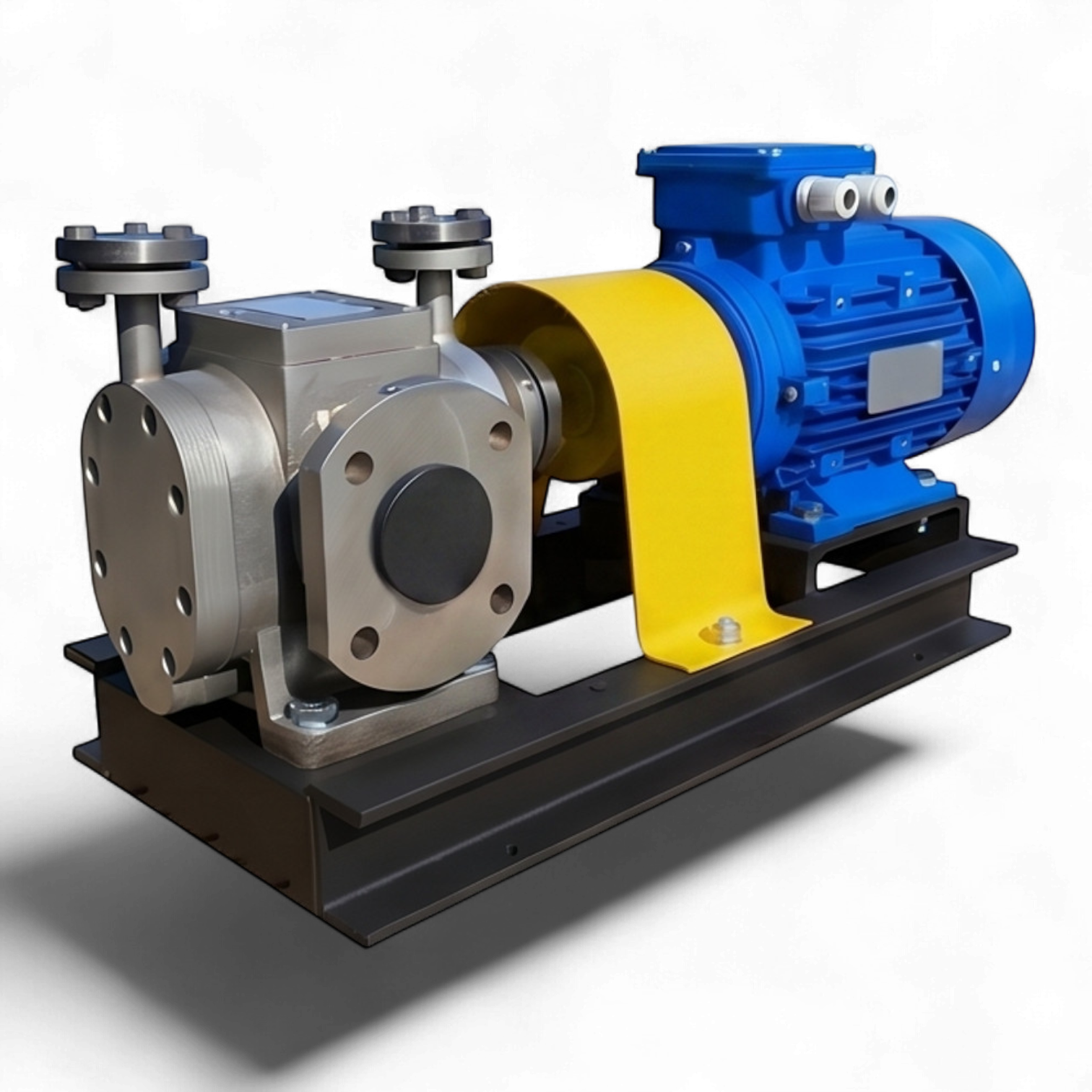

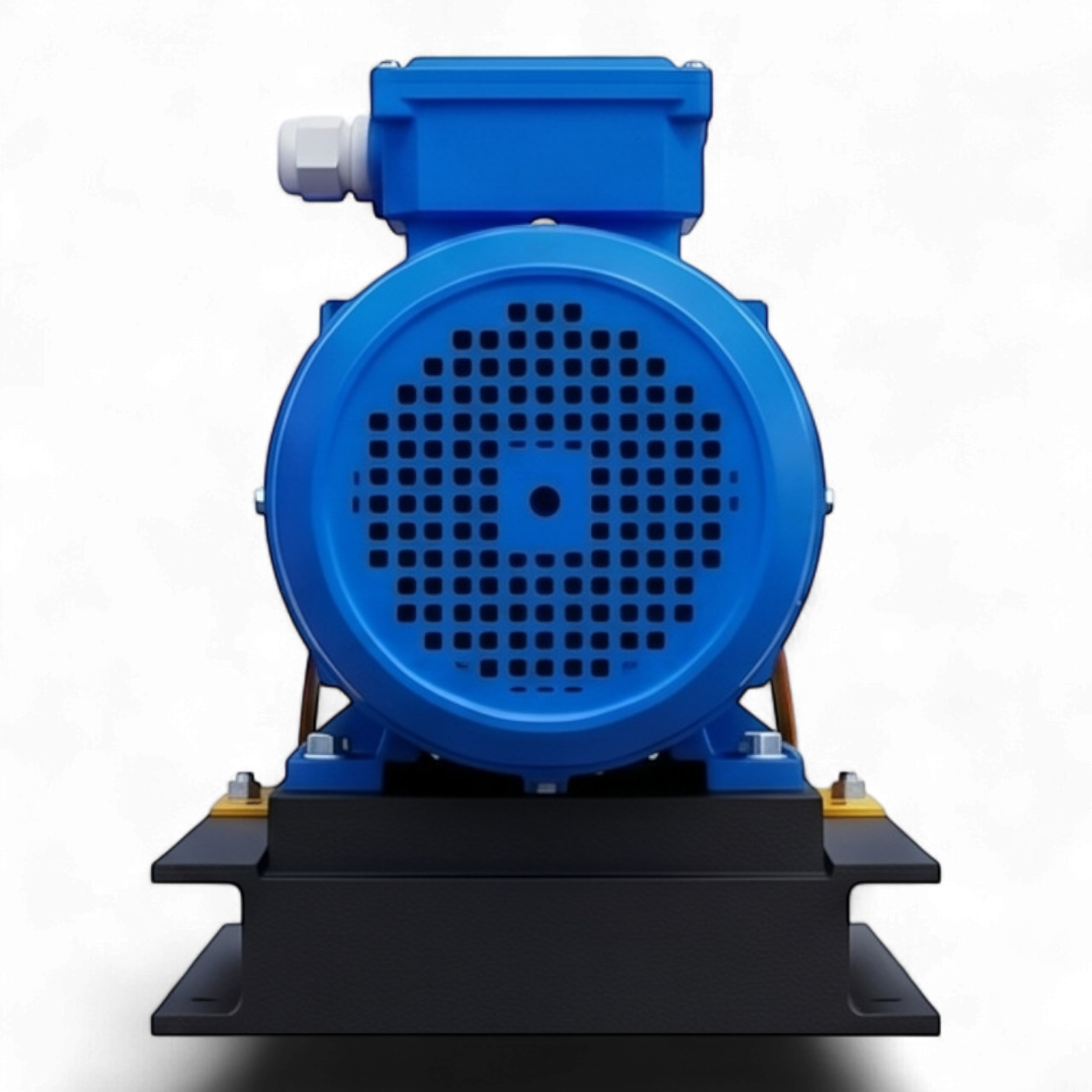

Насос обладает способностью к самовсасыванию с глубины до 3 метров (при условии заполнения проточной части). Агрегат поставляется в сборе с электродвигателем мощностью 7,5 кВт (1000 об/мин) на стальной раме.
Основные эксплуатационные параметры:
- Диапазон кинематической вязкости среды: от 5 до 1500 сСт.
- Температурный режим эксплуатации: от -40ºС до +300ºC.
- Материал проточной части и шестерен: нержавеющая сталь AISI 304.
- Материал приводного вала: высокопрочная нержавеющая сталь 2Cr13.
- Максимальное рабочее давление в контуре обогрева: 1,0 МПа (10 атм).
