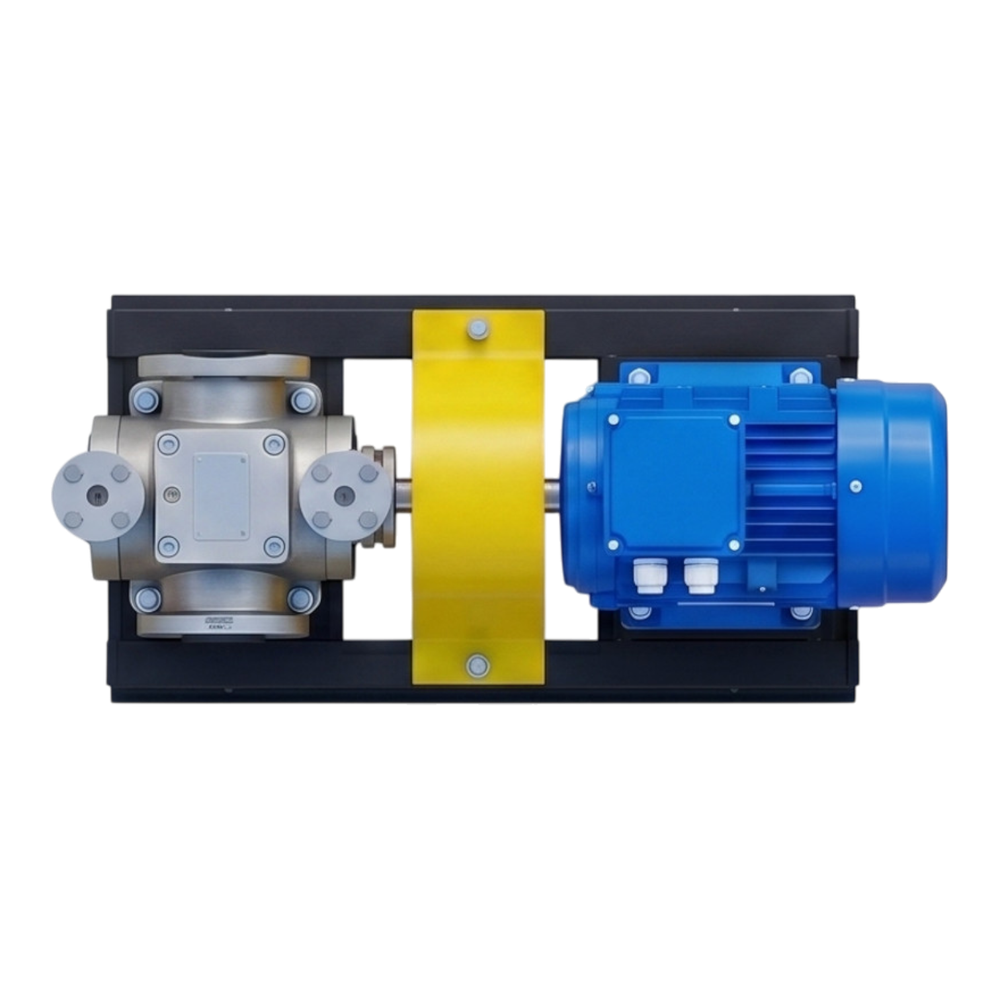

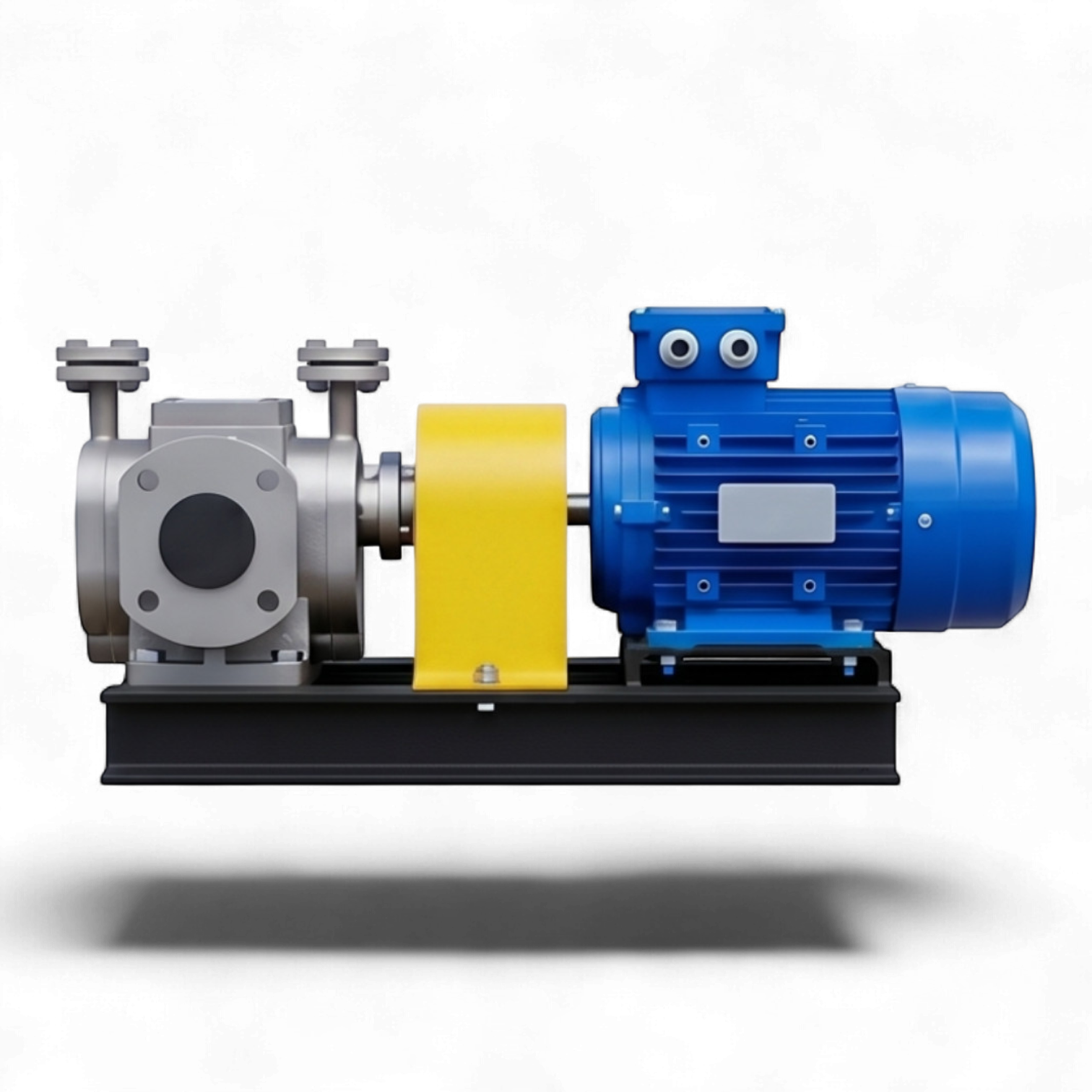

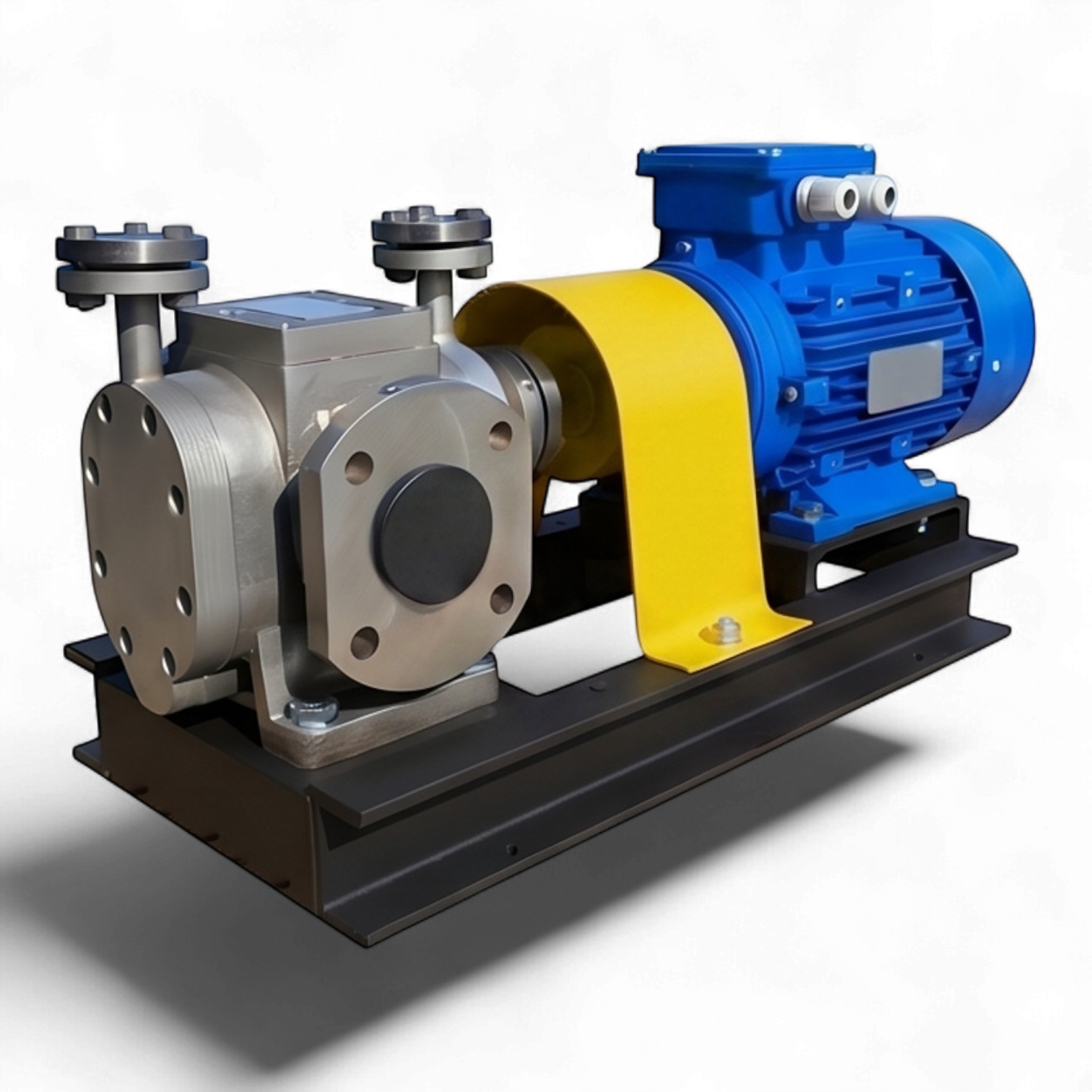

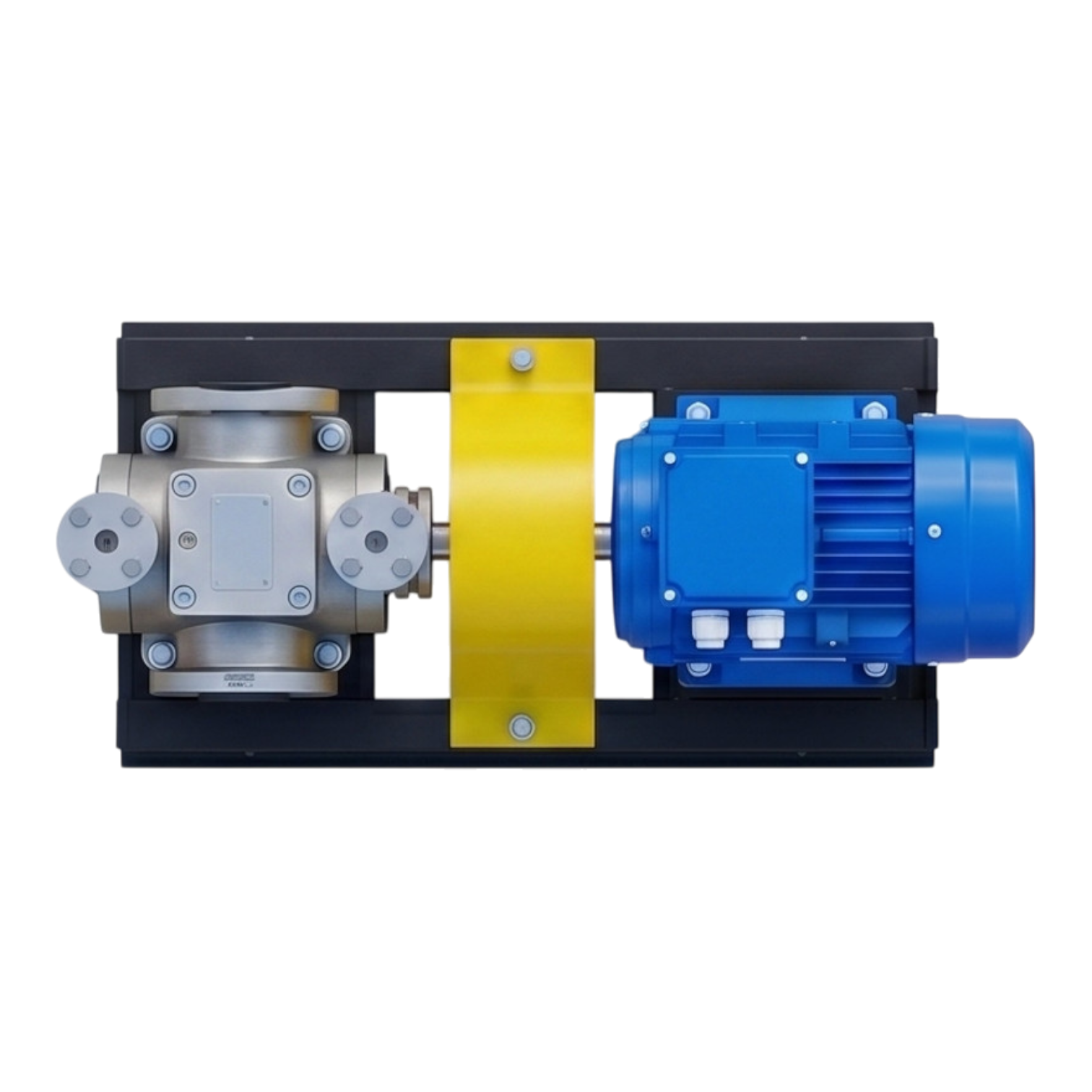

Техническое описание шестеренного насосного агрегата НМШ Р-2,5-К (+300С)
Высокотемпературный шестеренный насос серии НМШ Р-К представляет собой специализированное гидравлическое оборудование, спроектированное для принудительного перемещения вязких сред в условиях экстремальных температурных режимов. Конструктивное исполнение агрегата ориентировано на работу с жидкостями, обладающими кинематической вязкостью в диапазоне от 5 до 1500 сСт, включая нефтепродукты (мазут, битум), полимерные составы, лакокрасочные материалы и органические жиры.

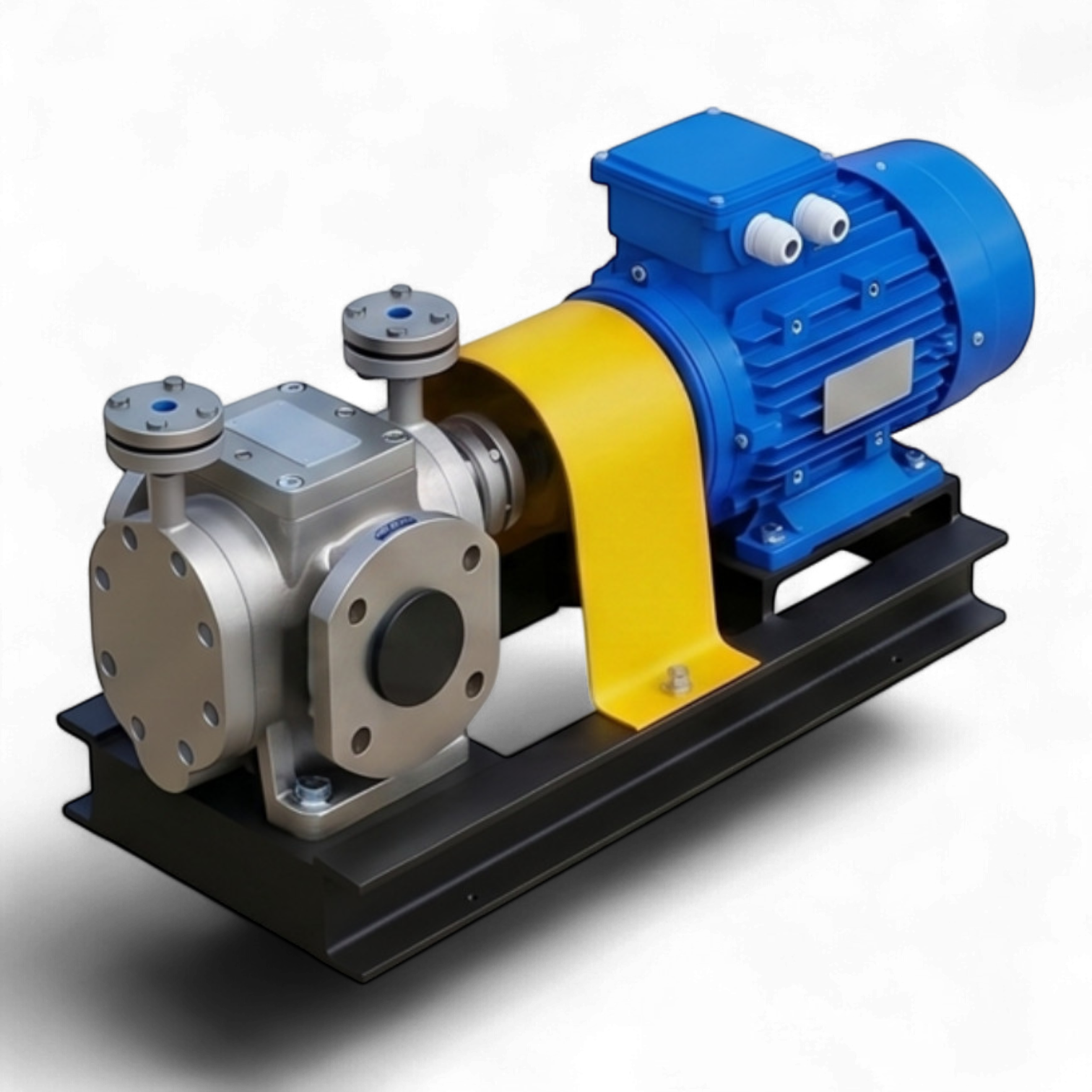

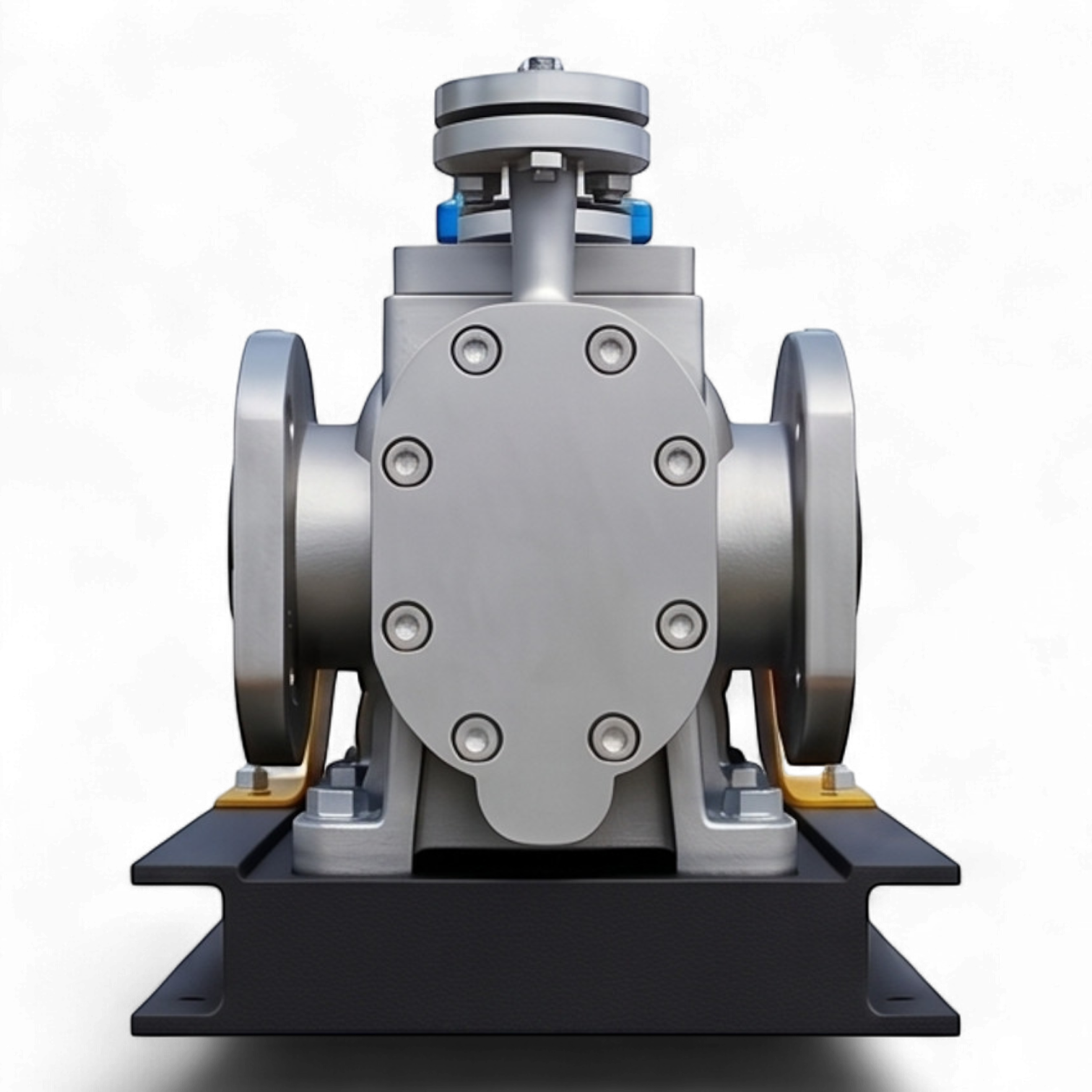

Основным конструктивным преимуществом данной модели является наличие интегрированной рубашки жидкостного обогрева. Данный узел обеспечивает предварительный прогрев проточной части, что критически важно для перекачивания сред, склонных к кристаллизации или потере текучести при нормальных температурах. Патрубки контура обогрева ориентированы вертикально, что упрощает монтаж системы теплоносителя.
Проточная часть выполнена из коррозионностойкой стали AISI 304, что гарантирует химическую инертность к широкому спектру рабочих сред. Вал изготовлен из высокопрочной стали 2Cr13. В качестве опорных узлов применены подшипники скольжения, выполненные из стальной основы с бронзовым напылением и антифрикционным PTFE-покрытием, что обеспечивает стабильную работу при температурах до +300°C.
Герметизация вала реализована посредством комбинированной системы уплотнений: трехколечной сальниковой набивки в сочетании со вспомогательным манжетным уплотнением. Агрегат обладает способностью к самовсасыванию с глубины до 3 метров (при условии заполнения проточной части рабочей средой).

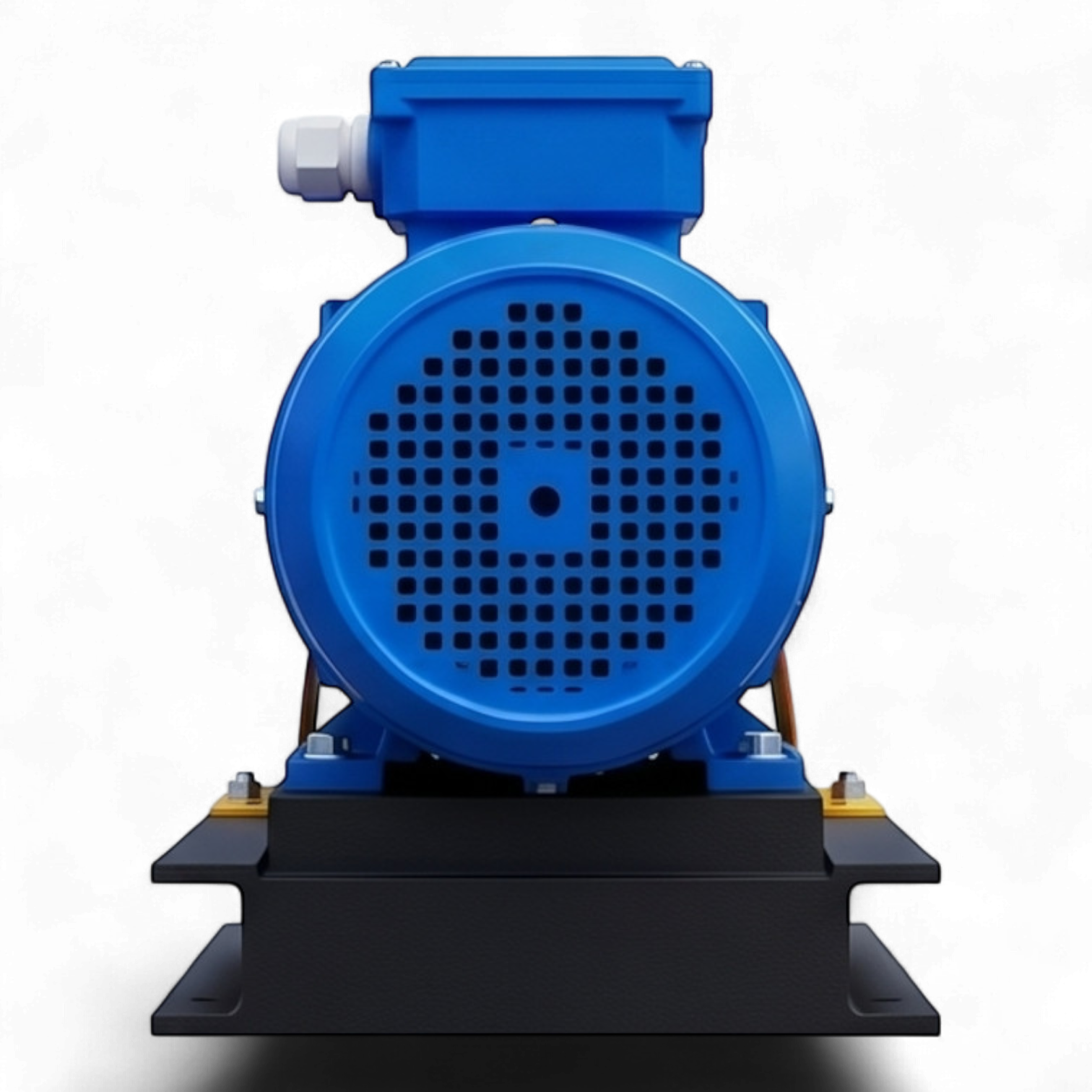

Привод осуществляется через прямой вал от электродвигателя мощностью 1,1 кВт с номинальной частотой вращения 1500 об/мин. Конструкция допускает эксплуатацию в широком климатическом диапазоне при температуре рабочей среды от -40°C до +300°C.
